Калибраторы многофункциональные серий М и Р
| Номер в ГРСИ РФ: | РБ 03 13 4610 11 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | "Martel Electronics Corp.", США |
|
Описание типа РБ 03 13 4610 11 [2012-02-07]
rb-03-13-4610-11_2012-02-07.pdf
|
Скачать |
Калибраторы многофункциональные серий М и Р (далее - калибраторы) предназначены для измерения и воспроизведения напряжения и силы постоянного тока, сопротивления (в том числе сигналов от преобразователей термоэлектрических и термопреобразователей сопротивления), частоты периодических сигналов, счета импульсов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 4610 11 |
| Наименование | Калибраторы многофункциональные серий М и Р |
| Год регистрации | 2011 |
| Номер сертификата | 6982 |
| Дата регистрации | 2011-03-31 |
| Срок действия | 2016-03-31 |
| Получатель сертификата | фирма "Martel Electronics Corp.", США (US) |
Производитель / Заявитель
фирма "Martel Electronics Corp."
Адрес: 3 Corporate Park Drive, Derry, NH 03038
Контакты: (603) 434-1433 800-821-0023 / (603) 434-1653 / sales@martelcorp.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2165-2011 |
Поверители
Скачать
|
Описание типа РБ 03 13 4610 11 [2012-02-07]
rb-03-13-4610-11_2012-02-07.pdf
|
Скачать |
Описание типа
Назначение
Калибраторы многофункциональные серий М и Р (далее - калибраторы) предназначены для измерения и воспроизведения напряжения и силы постоянного тока, сопротивления (в том числе сигналов от преобразователей термоэлектрических и термопреобразователей сопротивления), частоты периодических сигналов, счета импульсов.
Калибраторы применяются в качестве эталонного или рабочего средства измерений при проведении научных исследований, контроле параметров технологических процессов в различных областях хозяйственной деятельности при испытаниях, поверке и калибровке средств измерений электрических величин в лабораторных и полевых условиях:
- электроизмерительных приборов, каналов измерительных систем с входными и выходными электрическими сигналами напряжения постоянного тока (В, мВ) и силы постоянного тока (мА), сопротивления, частоты периодических сигналов, количества импульсов;
- преобразователей сигналов термоэлектрических преобразователей (термопар) и термопреобразователей сопротивления.
Описание
Принцип действия калибраторов в режиме измерения основан на аналого-цифровом преобразовании измеряемых величин и обработке полученной цифровой информации на встроенной микро-ЭВМ с выводом результатов на жидкокристаллический дисплей (ЖКД). В режиме воспроизведения вводимая входная цифровая информация обрабатывается на микро-ЭВМ, отображается на ЖКД и преобразуется в требуемый аналоговый сигнал, который выводится на соответствующие выходные клеммы. Управление работой калибратора осуществляется либо непосредственно клавишами управления, расположенными на лицевой панели калибратора, либо дистанционно с клавиатуры компьютера, подключенного к калибратору через интерфейс.
Калибраторы серий М и Р представлены следующими модификациями: сери^й^®ч^ М3001, М2000А, МС1010, МС1210, DMC1410 и серии Р - РТС8010, PSC4010.
серии М (М3001, М2000А) по конструктивному исполнению изготовлены как вькокотрФ] \ ные лабораторные калибраторы с изолированными каналами. II
V. \"Длвдокувевтоу
Калибраторы серий М и Р (MCI010, МС1210, DMC1410, РТС8010, PSC4010) по конструктивному исполнению являются малогабаритными переносными приборами с питанием от сменной батареи или аккумулятора. На передней панели калибраторов расположен жидкокристаллический дисплей, органы управления работой и соединители для подключения вход-ных/выходных сигналов. На дисплее отображаются результаты измерения/воспроизведения, а также сведения о режиме работы калибратора. На боковых сторонах калибраторов имеются соединители для подключения компьютера и модулей давления. На задней панели калибраторов М2000А и М3 001 размещены соединители для подключения компьютера, розетка для подключения кабеля питания, а также переключатели включения/выключения и переключения питания (120 / 240 V АС). Калибратор М3001 имеет встроенный источник питания (напряжение 24 В постоянного тока).

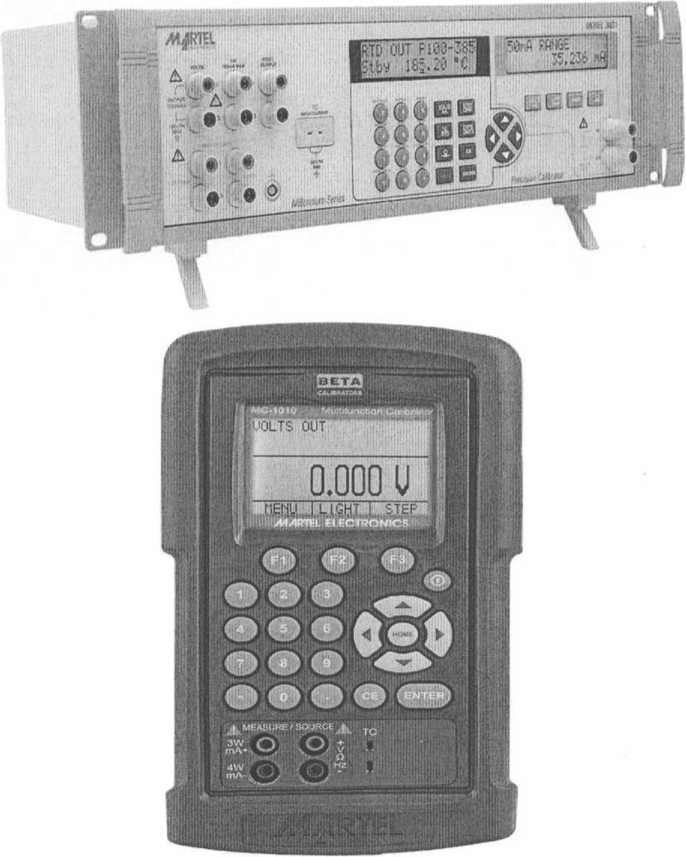

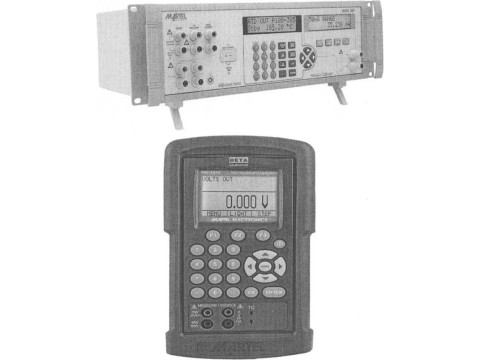

Рисунок 1 - Внешний вид калибраторов серий М и Р
Реса,блики Бекару*
Каналы измерения и воспроизведения сигналов силы и напряжения постоянного тока гальванически развязаны.
Предусмотрено подключение калибраторов к персональному компьютеру через интерфейс RS-232 (для калибраторов МС1010, МС1210, DMC1410, РТС-8010, PSC-4010), USB, IEEE488 (для калибраторов М3001, М2000).
Внешний вид калибраторов приведен на рисунке 1. Знак поверки (клеймо-наклейка) наносится на переднюю панель калибратора.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1 Основные технические и метрологические характеристики калибратора М2000А приведены в таблицах 1, 2.
2 Основные технические и метрологические характеристики калибратора М3001 приведены в таблицах 1, 2, 3, 4, 5.
3 Основные технические и метрологические характеристики калибраторов MCI010, МС1210, DMC1410, PSC4010, РТС8010 приведены в таблицах 6, 7, 8, 9, 10, 11, 12, 13.
Таблица 1 - Основные технические характеристики калибраторов М2000А и М3001
|
Диапазон рабочих температур Диапазон температуры хранения Относительная влажность при 30 °C Относительная влажность при 40 °C Относительная влажность при 50 °C Относительная влажность при хранении Дополнительная погрешность при изменении температуры окружающей среды (вне 23±5 °C), не более |
от 0 °C до 50 °C от -20 °C до 70 °C менее 80 % менее 70 % менее 40 % от 10 % до 95 % без конденсата ± 10 % от основной погрешности на один °C |
|
Напряжение питания, В Отклонение напряжения питания, %, не более Частотный диапазон, Гц |
220/240 ±10 от 47 до 63 |
|
Габаритные размеры, мм, не более Масса, кг, не более |
(133 + 29)х 483 х 300 4 |
Таблица 2 - Основные метрологические характеристики калибраторов М2000А, М3001 при измерении и воспроизведении сигналов силы и напряжения постоянного тока, электрического сопротивления и сигналов от термопар
|
Функция |
Диапазон измерений/ воспроизведений |
Пределы допускаемой основной погрешности, ± при температуре (23±5) °C |
Разрешающая способность | |
|
М2000А |
М3001 | |||
|
1 |
2 |
3 |
4 |
5 |
|
Воспроизведение сигналов напряжения постоянного тока |
от 0 до 100,000 мВ |
30 ppm ИВ + 3 мкВ |
1 мкВ | |
|
от 0 до 1,00000 В |
30 ppm ИВ + 10 мкВ |
10 мкВ | ||
|
от 0 до 10,0000 В |
30 ppm ИВ + 100 мкВ |
100 мкВ | ||
|
от 0 до 100,000 В |
30 ppm ИВ + 1 мВ |
1 мВ | ||
|
Измерение сигналов напряжения постоянного тока |
от Одо 10,0000 В |
- |
50 ppm ИВ + 0,2 мВ |
100 мкВ |
|
от 0 до 100,000 В |
- |
50 ppm ИВ + 2 мВ |
1 мВ | |
|
Воспроизведение сигналов силы постоянного тока |
от Одо 100,000 мА |
50 ppm ИВ + 1 мкА |
1 'Vs— 1₽! | |
средств измерен* Республики Беларусь \Для докуиеЯРи/
|
1 |
2 |
3 |
4 |
5 |
|
Измерение сигналов силы постоянного тока |
от 0 до 50,0000 мА |
- |
100 ppm ИВ + 1 мкА |
0,1 мкА |
|
Воспроизведение электрического сопротивления |
от 5 до 400,000 Ом при токе от 1 до 3 мА |
- |
0,015 Ом |
0,001 Ом |
|
от 5 до 4,00000 кОм при токе от 0,1 до 1 мА |
- |
0,3 Ом |
0,01 Ом | |
|
Измерение электрического сопротивления |
от 0 до 400,000 Ом при токе 1 мА |
- |
20 ppm ИВ + 0,004 Ом |
0,001 Ом |
|
от 0 до 4,00000 кОм при токе 0,1 мА |
- |
20 ppm ИВ + 0,04 ОМ |
0,01 Ом | |
|
Измерение и воспроизведение сигналов термопар |
от - 10 до 75,000 мВ |
30 ppm ИВ + 3 мкВ |
1 мкВ | |
|
Примечание: 1 ИВ - значение измеряемой величины. | ||||
Таблица 3 — Основные метрологические характеристики калибратора М3001 при измерении и вос-
произведении сигналов от термопар (ТП)
|
Тип ТП (по СТБ ГОСТ 8.585-2004) |
Диапазон измерений/воспроизведений, °C |
Пределы допускаемой основной погрешности, °C при температуре (23±5) °C |
|
В (ПР) |
от 600 до 800 |
±0,46 |
|
от 800 до 1550 |
±0,39 | |
|
от 1550 до 1820 |
• ±0,45 | |
|
Е(ХКн) |
от -270 до -100 |
±0,50 |
|
от-100 до -25 |
±0,18 | |
|
от -25 до 650 |
±0,16 | |
|
от 650 до 1000 |
±0,21 | |
|
3(ЖК) |
от -210 до -100 |
±0,27 |
|
от -100 до -30 |
±0,20 | |
|
от -30 до 760 |
±0,17 | |
|
от 760 до 1200 |
±0,23 | |
|
К (ХА) |
от-200 до -100 |
±0,33 |
|
от -100 до -25 |
±0,22 | |
|
от -25 до 120 |
±0,16 | |
|
от 120 до 1000 |
±0,26 | |
|
от 1000 до 1372 |
±0,40 | |
|
N (НН) |
от -200 до -100 |
±0,40 |
|
от -100 до -25 |
±0,24 | |
|
от -25 до 410 |
±0,19 . | |
|
от410 до 1372 |
±0,27 |
Для документов
Госдасюенвый ергитв измерений Республики Беларусь
|
1 |
2 |
3 |
|
И(ПП) |
от 0 до 250 |
±0,58 |
|
от 250 до 400 |
±0,35 | |
|
от 400 до 1000 |
±0,33 | |
|
от 1000 до 1767 |
±0,40 | |
|
S(nn) |
от -50 до 250 |
±0,56 |
|
от 250 до 1000 |
±0,36 | |
|
от 1000 до 1400 |
±0,37 | |
|
от 1400 до 1767 |
±0,46 | |
|
Т(МК) |
от -250 до-150 |
±0,63 |
|
от -150 до 0 |
±0,24 | |
|
от 0 до 400 |
±0,16 | |
|
L(XK) |
от -200 до -100 |
±0,22 |
|
от -100 до 300 |
±0,13 | |
|
от 300 до 800 |
±0,20 | |
|
А-1 (ВР) |
от 0 до 200 |
±0,42 |
|
от 200 до 600 |
±0,32 | |
|
от 600 до 800 |
±0,40 | |
|
от 800 до 1600 |
±0,46 | |
|
от 1600 до 2000 |
±0,58 | |
|
от 2000 до 2500 |
±0,80 |
Примечания:
1 Значение основной погрешности канала компенсации температуры холодного спая термопары включено в допуск на основную погрешность для каждого типа термопары.
2 Пределы дополнительной погрешности при изменении температуры окружающего воздуха -
±0,05 °С/°С (вне диапазона (23±5) °C).
3 Номинальные статистические характеристики термопар: типов В, Е, J, К, N, R, S, Т, L, А -по СТБ ГОСТ Р 8.585-2004.
Таблица 4 - Основные метрологические характеристики калибратора М3001 при воспроизведении
1азователей сопротивления (ТС) и термистора
сигналов от
|
Тип ТС (поГОСТ 6651-2009) |
Диапазон воспроизведений, °C |
Пределы допускаемой основной погрешности, °C при температуре (23±5) °C |
|
Pt 100 (385) |
от -200 до 800 |
±0,05 |
|
Pt 200 (385) |
от -200 до 400 |
±0,40 |
|
от 400 до 630 |
±0,50 | |
|
Pt 500 (385) |
от -200 до 0 |
±0,15 |
|
от 0 до 630 |
±0,17 | |
|
Pt 1000 (385) |
от -200 до 630 |
±0,09 |
Примечания:
1 Погрешность нормирована для 2-х проводной схемы соединения.
2 Номинальные статистические характеристики термопреобразователей сопротивления -поГОСТ 6651-2009.
покумсите
Таблица 5 — Основные метрологические характеристики калибратора М3001 при измерении сигналов от термопреобразователей сопротивления (ТС) и термистора
|
Тип ТС (по ГОСТ 6651-2009) |
Диапазон измерений, °C |
Пределы допускаемой основной погрешности, °C при температуре (23±5) °C |
|
Pt 100 (385) |
от -200 до -80 |
±0,013 |
|
от -80 до 100 |
±0,020 | |
|
Pt 100 (385) |
от 100 до 300 |
±0,024 |
|
от 300 до 400 |
±0,026 | |
|
от 400 до 630 |
±0,033 | |
|
от 630 до 800 |
±0,038 | |
|
Pt 200 (385) |
от -200 до -80 |
±0,053 |
|
от -80 до 0 |
±0,056 | |
|
от 0 до 260 |
±0,060 | |
|
от 260 до 300 |
±0,069 | |
|
от 300 до 400 |
±0,071 | |
|
от 400 до 630 |
±0,088 | |
|
Pt 500 (385) |
от -200 до 0 |
±0,025 |
|
от 0 до 100 |
±0,028 | |
|
от 100 до 300 |
±0,034 | |
|
от 300 до 400 |
±0,038 | |
|
от 400 до 630 |
±0,045 | |
|
Pt 1000 (385) |
от -200 до 0 |
±0,015 |
|
от 0 до 100 |
±0,018 | |
|
от 100 до 300 |
±0,024 | |
|
от 300 до 400 |
±0,026 | |
|
от 600 до 630 |
±0,033 | |
|
Cu 10 |
от -100 до 260 |
±0,110 |
Примечания:
1 Погрешность нормирована для 4-х проводной схемы соединения. Для 3-х проводного соединения добавляется 0,05 Ом.
2 Номинальные статистические характеристики термопреобразователей сопротивления -по ГОСТ 6651-2009.
Таблица 6 - Основные технические характеристики калибраторов МС1010, МС1210, DMC1410,
PSC4010, РТС8010________________________________________________________________
|
Диапазон рабочих температур Диапазон температуры хранения Относительная влажность |
от-10 °C до 50 °C от-20 °C до 70 °C от 10 % до 95 % без конденсата |
|
Номинальное напряжение питания постоянного тока |
6,0 В (4 батареи типа АА) |
|
Габаритные размеры, мм, не более Масса, кг, не более |
216x102x510 0,8 |
Таблица 7 -Основные метрологические характеристики калибраторов МС1010, МС1210, DMC1410,
PSC4010 при измерении и воспроизведении сигналов силы и напряжения постоянного тока_________
|
Функция |
Наименование характеристики |
Калибраторы многофункциональные серий М и Р | |||
|
МС1010 |
МС1210* |
DMC1410* |
PSC4010 | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Измерение сигналов напряжения постоянного тока (Изолированный. Верхний дисплей) |
Диапазон |
- |
от 0 до 30,000 В |
- | |
|
Пределы допускаемой основной погрешности |
- |
±(0,015 % ИВ + 2 мВ) |
±(0,01 % ИВ + 2 мВ) | ||
рс’вем-уй реестр]
;cte кагерений I
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Измерение сигналов напряжения постоянного тока (Неизолированный. Нижний дисплей) |
Диапазон |
- |
от 0 до 20,000 В |
- | |
|
Пределы допускаемой основной погрешности |
- |
±(0,015 % ИВ + 2 мВ) |
±(0,01 % ИВ + 2 мВ) |
- | |
|
Измерение сигналов напряжения постоянного тока |
Диапазон |
от 0 до 20,000 В |
- |
- |
от 0 до 20,000 В |
|
Пределы допускаемой основной погрешности |
±(0,015 % ИВ + 2 мВ) |
- |
- |
±(0,015 % ИВ + 2 мВ) | |
|
В оспроизведение сигналов напряжения постоянного тока |
Диапазон |
от 0 до 20,000 В | |||
|
Пределы допускаемой основной погрешности |
±(0,015 % ИВ + 2*мВ) |
±(0,01 % ИВ + 2 мВ) |
±(0,015 % ИВ + 2 мВ) | ||
|
Диапазон |
- |
- |
от 0 до 100,000 мВ | ||
|
Пределы допускаемой основной погрешности |
- |
- |
±(0,02 % ИВ + 10 мВ) | ||
|
Измерение сигналов силы постоянного тока (Изолированный. Верхний дисплей) |
Диапазон |
- |
от 0 до 52,000 мА |
от 0 до 24,000 мА |
- |
|
Пределы допускаемой основной погрешности |
- |
±(0,02 % ИВ + 4 мкА) |
±(0,01 % ИВ + 2 мкА) |
- | |
|
Измерение сигналов силы постоянного тока (Неизолированный. Нижний дисплей) |
Диапазон |
- |
от 0 до 52,000 мА |
от 0 до 24,000 мА |
- |
|
Пределы допускаемой основной погрешности |
- |
±(0,02 % ИВ + 4 мкА) |
±(0,01 % ИВ + 2 мкА) | ||
|
Измерение и воспроизведение сигналов силы постоянного тока |
Диапазон |
от 0 до 24,000 мА | |||
|
Пределы допускаемой основной погрешности |
± (0,02 % ИВ +4 мкА) |
± (0,01 % ИВ +2 мкА) |
± (0,02 % ИВ +4 мкА) | ||
Примечания:
1 (*) - калибраторы МС1210 и DMC1410 имеют два дисплея: изолированный (верхний дисплей) и неизолированный (нижний дисплей).
2 ИВ - значение измеряемой величины.
Таблица 8 -Основные метрологические характеристики калибраторов МС1010, MCI210, DMC1410,
PSC4010
частоты
сигналов
и
|
Функция |
Наименование характеристики |
Калибраторы многофункциональные серий М и Р | |||
|
МС1010 |
МС1210 |
DMC1410 |
PSC4010 | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Измерение частоты |
Диапазон |
от 1,0 до 1000,0 Гц | |||
Государственный реестр] I средств нсыереним J \ Республнеи ВЙпарусь/ \ Для документов/
|
1 |
2 |
3 |
4 |
5 |
6 |
|
периодических сигналов* |
Пределы допускаемой основной погрешности |
±(0,05 % ИВ+ 0,1 Гц) | |||
|
Диапазон |
от 1,00 до 10,00 кГц | ||||
|
Пределы допускаемой основной погрешности |
±(0,05 % ИВ + 0,01 кГц) | ||||
|
Измерение импульсов |
Диапазон |
от 2,0 до 600,0 имп./мин | |||
|
Пределы допускаемой основной погрешности |
±(0,05 % ИВ + 0,1 имп./мин) | ||||
|
Воспроизведе-ние частоты периодических сигналов* |
Диапазон |
от 1,0 до 1000,0 Гц | |||
|
Пределы допускаемой основной погрешности |
+0,05 % | ||||
|
Диапазон |
от 1,00 до 10,00 кГц | ||||
|
Пределы допускаемой основной погрешности |
+0,125 % | ||||
|
Воспроизведен ие импульсов |
Диапазон |
от 2,0 до 600,0 имп./мин | |||
|
Пределы допускаемой основной погрешности |
+0,05 % | ||||
|
Примечание - (*) - измерение и воспроизведение частоты периодических сигналов прямоугольной формы; амплитуда сигнала - 1 - 5 В (для МС1010); 1- 20 В (для МС1210). | |||||
Таблица 9 - Основные метрологические характеристики калибраторов МС1010, МС1210, DMC1410, РТС8010 при измерении и воспроизведении сигналов электрического сопротивления
|
Функция |
Наименование характеристики |
Калибраторы многофункциональные серий М и Р | |||
|
МС1010 |
МС1210 |
РТС8010 |
DMC1410 | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Измерение электрического сопротивления |
Диапазон (низкоомный) |
от 0 до 40( |
),0 Ом | ||
|
Пределы допускаемой основной погрешности |
±(0,025 % ИВ + 0,05 Ом) |
±(0,015 % ИВ+ 0,03 Ом) | |||
|
Измерение электрического сопротивления |
Диапазон (высокоомный) |
от 401,0 до 4000,0 Ом | |||
|
Пределы допускаемой основной погрешности |
±(0,025 % ИВ + 0,5 Ом) |
±(0,015 % ИВ +0,3 Ом) | |||
|
Воспроизведение электрического сопротивления |
Диапазон (низкоомный) |
от 5,0 до 400,0 Ом (ток 0,1 - 0,5 мА) | |||
|
Пределы допускаемой основной погрешности |
±(0,025 % ИВ+ 0,1 Ом) |
±(0,015 % ИВ +0,1 Ом) | |||
|
Диапазон (низкоомный) |
от 5,0 до 400,0 Ом (ток 0,5-5 мА) | ||||
|
Пределы допускаемой основной погрешности |
±(0,025 % ИВ + 0,05 Ом) |
±(0,015 % ИВ+ 0,03 Ом) | |||
|
Диапазон (высокоомный) |
от 400 до 1500 Ом (ток 0,05 - 0,8 мА) | ||||
|
Воспроизведение электрического сопротивления |
Пределы допускаемой основной погрешности |
±(0,025 % ИВ + 0,5 Ом) |
±(0,015 % ИВ+ 0,3 Ом) | ||
|
Диапазон (высокоомный) |
от 1500 до 4 (ток 0,05 - 0 |
)00 Ом ,4 мА) | |||
|
Пределы допускаемой основной погрешности |
±(0,025 % ИВ + 0,5 Ом) |
±(0,015 % ИВ /ИВЛ | |||
|
Примечание - ИВ - значение измеряемой величины. Ц \ / | |||||
Дли доцентов,
Таблица 10 - Основные метрологические характеристики калибраторов МС1010, МС1210, DMC1410,
РТС8010 при измерении и воспроизведении сигналов от термопар
|
Функция |
Наименование характеристики |
Калибраторы многофункциональные серий М и Р | |||
|
МС1010 |
МС1210 |
РТС8010 |
DMC1410 | ||
|
Измерение сигналов термопар |
Диапазон |
от -10,000 до 75,000 мВ | |||
|
Пределы допускаемой основной погрешности |
±(0,02 % ИВ + 10 мкВ) |
±(0,015 % ИВ ±10 мкВ) | |||
|
Воспроизведение сигналов термопар |
Диапазон |
от-10,000 до 75,000 мВ | |||
|
Пределы допускаемой основной погрешности |
±(0,02 % ИВ + 10 мкВ) |
±(0,015 % ИВ ± 10 мкВ) | |||
|
Примечание - ИВ - значение измеряемой величины. | |||||
Таблица 11 - Основные метрологические характеристики калибраторов МС1010, МС1210, DMC1410,
РТС8010 при измерении и воспроизведении сигналов от термопар (ТП)___________________________
|
Тип ТП (по СТБ ГОСТ 8.585-2004) |
Диапазон измерений/ воспроизведений, °C |
Пределы допускаемой основной погрешности, °C при температуре (23±5) °C | |
|
без компенсации холодного спая |
с автоматической компенсацией холодного спая | ||
|
В (ПР) |
от 600 до 800 |
±1,2 |
±1,4 |
|
от 800 до 1000 |
±1,3 |
±1,5 | |
|
от 1000 до 1820 |
±1,5 |
±1,7 | |
|
И(ПП) |
от 0 до 1767 |
±1,2 |
±1,4 |
|
S (ПП) |
от 0 до 1767 |
±1,2 |
±1,4 |
|
L(XK) |
от -200 до 800 |
±0,2 |
±0,4 |
|
J (ЖК) |
от -210 до 0 |
±0,4 |
±0,6 |
|
от 0 до 800 |
±0,2 |
±0,4 | |
|
от 800 до 1200 |
±0,3 |
±0,5 | |
|
К (ХА) |
от -200 до 0 |
±0,6 |
. ±0,8 |
|
от 0 до 1000 |
±0,3 |
±0,5 | |
|
от 1000 до 1372 |
±0,5 |
±0,5 | |
|
Т(МК) |
от -250 до 0 |
±0,6 |
±0,8 |
|
от 0 до 400 |
±0,2 |
±0,4 | |
|
А-1(ВР) |
от 0 до 800 |
±0,9 |
±1,1 |
|
от 800 до 2500 |
±2,3 |
±2,5 | |
|
Е (ХКн) |
от-250 до -100 |
±0,6 |
±0,8 |
|
от -100 до 1000 |
±0,2 |
±0,4 | |
|
N (НН) |
от -200 до 0 |
±0,8 |
±1,0 |
|
от 0 до 1300 |
±0,4 |
±0,6 | |
Примечания:
1 Пределы дополнительной погрешности при изменении температуры окружающего воздуха -±0,05 °С/°С (вне диапазона (23±5) °C).
2 Номинальные статистические характеристики термопар: типов B,R, S, L, J, К, Т, А, Е, N -по СТБ ГОСТ Р 8.585-2004.
документа
Государственной реестр средств измерений Республики Беларусь
Таблица 12 - Основные метрологические характеристики калибраторов МС1010, МС1210, РТС8010 при измерении и воспроизведении сигналов от термопреобразователей сопротивления (ТС)___________
|
Тип ТС (по ГОСТ 6651-2009) |
Диапазон измерений/ воспроизведений, °C |
Пределы допускаемой основной погрешности, °C, при температуре (23±5) °C | |
|
4-х проводная схема подключения |
3-х проводная схема подключения | ||
|
Pt 10(385) |
от -200 до 0 |
±1,3 |
±2,5 |
|
от 0 до 100 |
±1,4 |
±2,7 | |
|
от 100 до 300 |
±1,5 |
±3,0 | |
|
от 300 до 400 |
±1,6 |
±3,1 | |
|
от 400 до 630 |
±1,8 |
±3,3 | |
|
от 630 до 800 |
±1,9 |
±3,6 | |
|
Pt 50 (385) |
от -200 до 80 |
±0,3 |
±0,5 |
|
от -80 до 300 |
±0,4 |
±0,7 | |
|
от 300 до 400 |
±0,5 |
±0,7 | |
|
от 400 до 630 |
±0,5 |
±0,8 | |
|
от 630 до 800 |
±0,6 |
±0,9 | |
|
Pt 100 (385) |
от -200 до -80 |
±0,1 |
±0,3 |
|
от 0 до 300 |
±0,2 |
±0,4 | |
|
от 300 до 630 |
±0,3 |
±0,5 | |
|
от 630 до 800 |
±0,4 |
±0,6 | |
|
Pt 200 (385) |
от -200 до -80 |
±0,6 |
±0,6 |
|
от -80 до 300 |
±0,7 |
±0,8 | |
|
от 300 до 400 |
±0,9 |
±0,9 | |
|
от 400 до 630 |
±0,9 |
±1,0 | |
|
Pt 500 (385) |
от -200 до -80 |
±0,2 |
±0,3 |
|
от -80 до 100 |
±0,3 |
±0,3 | |
|
от 100 до 300 |
±0,4 |
±0,4 | |
|
от 300 до 400 |
±0,4 |
±0,5 | |
|
от 400 до 630 |
±0,5 |
±0,5 | |
|
Pt 1000 (385) |
от -200 до 260 |
±0,2 |
±0,2 |
|
от 260 до 400 |
±0,3 |
±0,3 | |
|
от 400 до 630 |
±0,4 |
±0,4 | |
|
Cu 10 |
от -100 до 260 |
±1,3 |
±2,5 |
|
Cu 50 |
от -180 до 200 |
±0,3 |
±0,5 |
|
Cu 100 |
от -180 до 200 |
±0,1 | |
±0,3 |
Примечание - номинальные статистические характеристики термопреобразователей сопротивления-по ГОСТ 6651-2009.
Таблица 13 - Основные метрологические характеристики калибратора DMC1410 при измерении и
сигналов от
|
Тип ТС (по ГОСТ 6651-2009) |
Диапазон измерений/воспроизведений °C |
Пределы допускаемой основной погрешности, °C при температуре (23±5) °C | |
|
4-х проводная схема |
3-х проводная схема | ||
|
1 |
2 |
3 |
4 |
|
Pt 10 (385) |
от -200 до -80 |
±0,78 |
±2,01 |
|
от -80 до 0 |
±0,78 |
±2,03 | |
|
от 0 до 100 |
±0,83 |
±2,14 | |
|
от 100 до 300 |
±0,92 |
±2,35 __ | |
|
от 300 до 400 |
±0,98 |
±2,45 | |
|
от 400 до 630 |
±1,05 | ||
|
от 630 до 800 |
±1,16 |
±2,80 (Государегеенный | |
реестр]
Реслуб1т«.и Беларусь
ДйКр0ГТОВ/
|
1 |
2 |
3 |
4 |
|
Pt 50 (385) |
от -200 до -80 |
±0,16 |
±0,41 |
|
от -80 до 0 |
±0,23 |
±0,57 | |
|
от 0 до 100 |
±0,23 |
±0,58 | |
|
от 100 до 300 |
±0,23 |
±0,59 | |
|
от 300 до 400 |
±0,27 |
±0,61 | |
|
от 400 до 630 |
±0,30 |
±0,62 | |
|
от 630 до 800 |
±0,36 |
±0,70 | |
|
Pt 100 (385) |
от -200 до -80 |
±0,08 |
±0,21 |
|
от -80 до 0 |
±0,13 |
±0,29 | |
|
от 0 до 100 |
±0,14 |
±0,30 | |
|
от 100 до 300 |
±0,15 |
±0,31 | |
|
от 300 до 400 |
±0,18 |
±0,33 | |
|
от 400 до 630 |
±0,21 |
±0,37 | |
|
от 630 до 800 |
±0,26 |
±0,43 | |
|
Pt 200 (385) |
от -200 до -80 |
±0,35 |
±0,41 |
|
от -80 до 0 |
±0,40 |
±0,46 | |
|
от 0 до 100 |
±0,42 |
±0,49 | |
|
от 100 до 300 |
±0,45 |
±0,52 | |
|
от 300 до 400 |
±0,52 |
±0,59 | |
|
от 400 до 630 |
±0,53 |
±0,61 | |
|
Pt 500 (385) |
от -200 до -80 |
±0,15 |
±0,17 |
|
от -80 до 0 |
±0,18 |
±0,20 | |
|
от 0 до 100 |
±0,19 |
±0,21 | |
|
от 100 до 260 |
±0,21 |
±0,24 | |
|
от 260 до 300 |
±0,25 |
±0,28 | |
|
от 300 до 400 |
±0,26 |
±0,28 | |
|
от 400 до 630 |
±0,29 |
±0,31 | |
|
Pt 1000 (385) |
от -200 до -80 |
±0,10 |
±0,11 |
|
от -80 до 0 |
±0,12 |
±0,14 | |
|
от 0 до 100 |
±0,14 |
±0,14 | |
|
от 100 до 260 |
±0,14 |
±0,15 | |
|
от 260 до 300 |
±0,17 |
±0,18 | |
|
от 300 до 400 |
±0,19 |
±0,22 | |
|
от 400 до 630 |
±0,22 |
±0,25 | |
|
Cu 10 |
от 100 до 260 |
±0,77 |
±2,02 |
|
Cu 50 |
от 180 до 200 |
±0,16 |
±0,41 |
|
Cu 100 |
от -180 до 200 |
±0,08 |
±0,21 |
Примечание - номинальные статистические характеристики термопреобразователей сопротивления - по ГОСТ 6651-2009,
Знак утверждения типа
Знак утверждения типа наносится на калибратор методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки входят:
- калибратор многофункциональный;
- комплект контрольных проводов с зажимами;
- мягкий кейс;
- комплект батарей АА, 4 шт.;
- кабель RS-232 (IEEE488);
- копия сертификата об утверждении типа СИ;
- руководство по эксплуатации.
По дополнительному заказу:
- методика поверки МРБ МП. 2165-2011 «Калибраторы многофункциональные серий М и Р. Методика поверки».
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «Martel Electronics Corp.» (США).
СТБ ГОСТ Р 8.585-2004 «ГСИ. Термопары. Номинальные статические характеристики преобразования ».
ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».
МРБ МП. 2165-2011 «Калибраторы многофункциональные серий М и Р. Методика поверки».
Заключение
Калибраторы многофункциональные серий М и Р соответствуют технической документации фирмы - изготовителя «Martel Electronics Corp.» (США).
Межповерочный интервал - не более 12 месяцев для калибраторов, предназначенных для применения, либо применяемых в сфере законодательной метрологии.
Смотрите также
