Калибраторы давления серии BetaGauge (далее - калибраторы давления) предназначены для измерений давления, напряжения и силы постоянного тока, сигналов от термопреобразователей сопротивления при поверке, калибровке и испытаниях датчиков давления, манометров, электропневматических и пневмоэлектрических преобразователей давления и других средств измерения давления.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 04 4611 11
Наименование	Калибраторы давления серии BG
Год регистрации	2011
Номер сертификата	6983
Дата регистрации	2011-03-31
Срок действия	2016-03-31
Получатель сертификата	фирма "Martel Electronics Corp.", США (US)

Производитель / Заявитель

фирма "Martel Electronics Corp."

Адрес: 3 Corporate Park Drive, Derry, NH 03038

Контакты: (603) 434-1433 800-821-0023 / (603) 434-1653 / sales@martelcorp.com

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МРБ МП. 2166-2011

Поверители

Скачать

Описание типа РБ 03 04 4611 11 [2012-02-07]

rb-03-04-4611-11_2012-02-07.pdf

Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Калибраторы могут применяться в лабораторных и цеховых условиях в различных областях хозяйственной деятельности.

Описание

Калибраторы давления представлены моделями BetaGauge 301, BetaGauge 311 А-Ex, BetaGauge 321 А-Ex, BetaGauge 330 и модификациями BetaGauge PIR PRO и BetaGauge PI PRO. Калибратор давления состоит из внутренних преобразователей давления (модулей) и микропроцессорного блока. Калибратор давления позволяет комбинировать измерение давления с измерением тока, напряжения и температуры, а также записывать от встроенного источника тестируемые датчики. Дисплей калибратора давления может быть установлен на индикацию одной, двух или трех измеряемых величин, т.е. позволяет одновременно наблюдать значения измеряемого давления и выходного электрического сигнала: напряжения или силы постоянного тока поверяемого (калибруемого) датчика давления (в мА, в % от диапазона измерения).

В калибраторах давления предусмотрены:

- связь с компьютером посредством интерфейса RS-232;

- режим самопроверки;

- широкий выбор единиц измерений давления;

- возможность электрического питания датчиков давления.

Внешний вид калибраторов приведен на рисунке 1.

Знак поверки (клеймо-наклейка) наносится на переднюю панель калибратора давления.

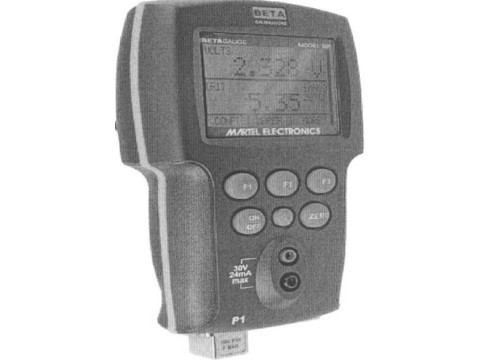

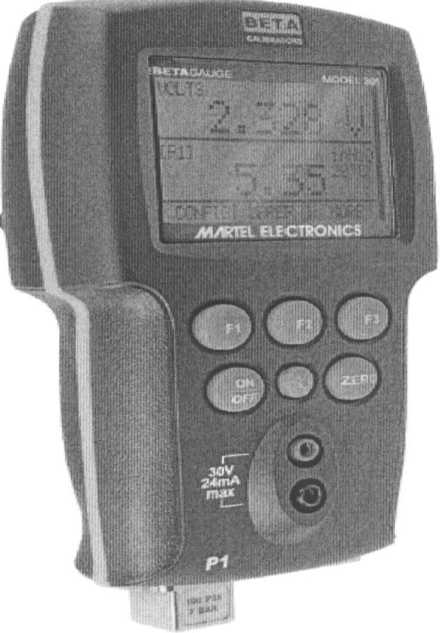

Рисунок 1 - Внешний вид калибраторов давления серии BetaGauge

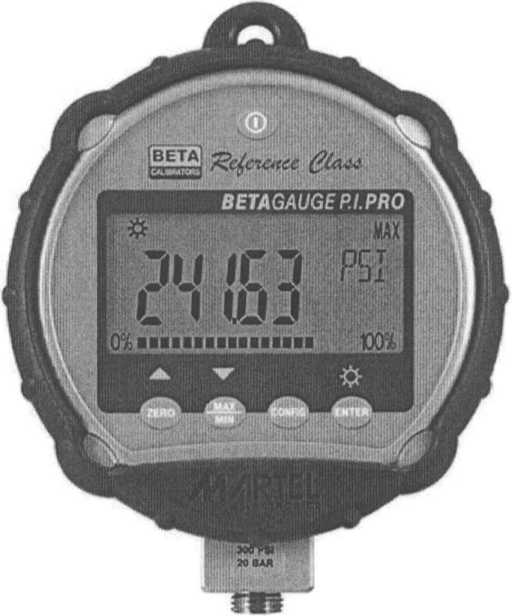

модификация BetaGauge PI PRO

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики калибраторов давления представлены в таблице 1.

Таблица 1 - Основные технические и метрологические характеристики калибраторов давления серии BetaGauge (BetaGauge 301, BetaGauge 311 А-Ex, BetaGauge 321A- Ex, BetaGauge 330, BetaGauge PI PRO, BetaGauge PIR PRO)

Параметр	BetaGauge 301	BetaGauge 311 А-Ех, BetaGauge 321А-Ех *	BetaGauge 330	BetaGauge PI PRO, BetaGauge PIR PRO
1	2	3	4	5
Диапазоны измерения давления	от 0 до 7; 35; 200; 700; 2000 кПа	Избыточное: от 0 до 2,0; 7; 35; 100; 200; 700; 2000; 3500; 7000 кПА; 20; 35; 70 МПа Абсолютное: от 0 до 100; 200; 700; 2000 кПа; Избыточное отрицательное: от -100 до 100 кПа; от-100 до 200 кПа;	от -100 до 200 кПа от -100 до 1000 кПа от -100 до 2000 кПа	Избыточное: от 0 до 7; 100; 200; 700; 2000; 3500; 7000 кПа; 14; 20; 35; 70; 100 МПа; Абсолютное: от 0 до 100; 200; 700; 2000 кПа; Избыточное отрицательное: от -100 до 100 кПа; от -100 до 200 кПа;
Диапазоны измерения силы постоянного тока	от 0 до 24,000 мА	от 0 до 24,000 мА	от 0 до 24,000 мА	-
Диапазоны измерения напряжения постоянного тока	от 0 до 30,000 В	от 0 до 30,000 В	от 0 до 30,000 В	-
Диапазоны измерений сигналов от термопреобразователей сопротивления	•	от -40,0 до 105,0 °C	от -40,0 до 105,0 °C
Пределы допускаемой основной погрешности измерения давления il vA л s ЛлГтД! ш 11 'Cn’l xll э »----—-------------------	от 0 до 35; 200; 700; 2000 кПа; ±0,05 % от полной шкалы; от 0 до 7 кПа; ±0,075 % от полной шкалы;	от 0 до 2,0 кПа; ±0,1 % от полной шкалы; от 0 до 7 кПа; ±0,05 % от полной шкалы; от 0 до 100 кПа ... до 20 МПа; ±0,025 % от полной шкалы; от 0 до 35 кПа; от 0 до 35 МПа; от 0 до 70 МПа; ±0,035 % от полной шкалы;	от -100 до 200 кПа от -100 до 1000 кПа от -100 до 2000 кПа ±0,03 % от полной шкалы; (±0,025 % от полной шкалы -для 6 мес.)	для PIR PRO: от ±0,0 4% от измеренной величины; ±0,1 % от полной шкалы (для положительных диапазонов); ±0,1 % от полной шкалы (для отрицательных диапазонов); для PI PRO: от ±0,05 % от полной шкалы (для положительных диапазонов); ±0,25 % от полной шкалы (для отрицательных диапазонов);

1	2	3	4	5
Пределы допускаемой основной погрешности измерения силы постоянного тока	±(0,015 % от ИВ + 0,002 мА)	±(0,015 % от ИВ + 0,002 мА)	±(0,015 % от ИВ + 0,002 мА)
Пределы допускаемой основной погрешности измерения напряжения постоянного тока	±(0,015 % от ИВ + 0,002 В)	±(0,015 % от ИВ + 0,002 В)	±(0,015 % от ИВ + 0,002 В)
Пределы допускаемой основной погрешности измерения сигналов от термопреобразователей сопротивления		±(0,015 % от ИВ + 0,02 Ом) или ±0,1 °C	±(0,015 % от ИВ + 0,02 Ом) или ±0,1 °C
Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды в диапазонах	от-10 °C до 18 °C и от 28 °C до 50 °C ±0,005 % от полной шкалы /°C	от-10 °C до 15 °C и от 35 °C до 50 °C ±0,002 % от полной шкалы /°C	от-10 °C до 15 °C и от 35 до 50 °C ±0,002 % от полной шкалы /°C	от -10 до 0 °C и от 50 до 55 °C ±0,005 % от полной шкалы /°C
Диапазон рабочих температур	от -10 °C до +50 °C	от -10 °C до +50 °C	от-10 °C до +50 °C	-10 °C to +55 °C
Диапазон температуры хранения	от -20 °C до +60 °C	от -20 °C до +60 °C	от -20 °C до +60 °C	-20 °C to +70 °C
Относительная влажность	от 10 % до 95 % без конденсата	от 10 % до 95 % без конденсата	от 10 % до 95 % без конденсата	от 10 % до 95 % без конденсата
Напряжение питания постоянного тока	6,0 В	6,0 В	12,0 В	4,5 В
Габаритные размеры, мм, не более	210,82x99,06x45,72	210,82x99,06x45,72	203x 102x60	114x56 х 127 114x37 х 127 (для PI PRO)
Масса, кг, не более	0, 567	0, 567	1,2	0,57

Примечания:

5^- калибратор BetaGauge 321А-Ех имеет два канала измерения. - значение измеряемой величины.

^'52 л .

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию типографским способом.

Комплектность

В комплект поставки входят:

- калибратор давления серии BetaGauge;

- батарея питания;

- контрольные провода;

- кабель RS-232;

- копия сертификата об утверждении типа СИ;

- руководство по эксплуатации.

По дополнительному заказу:

- методика поверки МРБ МП. 2166-2011 «Калибраторы давления серии BetaGauge. Методика поверки».

- ручные насосы на различные давления. В этом случае, в полный комплект поставки может входить жесткий кейс для транспортирования.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы «Martel Electronics Corp.» (США). МРБ МП. 2166-2011 «Калибраторы давления серии BG. Методика поверки».

Заключение

Калибраторы давления серии BG соответствуют технической документации фирмы -изготовителя «Martel Electronics Corp.» (США).

Межповерочный интервал - не более 12 месяцев для калибраторов давления, предназначенных для применения, либо применяемых в сфере законодательной метрологии.
