Штангенциркули ШЦ, ШЦК, ШЦЦ
| Номер в ГРСИ РФ: | РБ 03 01 4605 11 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Штангенциркули |
| Производитель / заявитель: | "Guiling Measuring & Cutting Tool Co., Ltd.", Китай |
|
Описание типа РБ 03 01 4605 11 [2011-07-12]
rb-03-01-4605-11_2011-07-12.pdf
|
Скачать |
Штангенциркули ШЦ,ё ШЦК, ШЦЦ (далее штангенциркули) предназначены для измерения наружных и внутренних линейных размеров, для измерений глубины.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 4605 11 |
| Наименование | Штангенциркули ШЦ, ШЦК, ШЦЦ |
| Год регистрации | 2011 |
| Номер сертификата | 6977 |
| Дата регистрации | 2011-03-31 |
| Срок действия | 2016-03-31 |
| Получатель сертификата | фирма "Guiling Measuring & Cutting Tool Co., Ltd.", Китай (CN) |
Производитель / Заявитель
фирма "Guiling Measuring & Cutting Tool Co., Ltd."
Адрес: 106 Chongxin Road, Guilin 541002, P.R.
Контакты: +86-773-3814349 / +86-773-3814270
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2148-2011 |
Поверители
Скачать
|
Описание типа РБ 03 01 4605 11 [2011-07-12]
rb-03-01-4605-11_2011-07-12.pdf
|
Скачать |
Описание типа
Назначение
Штангенциркули ШЦ,ё ШЦК, ШЦЦ (далее штангенциркули) предназначены для измерения наружных и внутренних линейных размеров, для измерений глубины.
Область применения - машиностроительная, приборостроительная и другие области хозяйственной деятельности.
Описание
Принцип действия штангенциркулей основан на применении двух шкал - основной и дополнительной. Основная шкала служит для сравнения измеряемого размера; дополнительная шкала, называемая нониусом - для повышения точности отсчета долей деления основной шкалы.
Штангенциркули состоят из штанги, на которой нанесена основная шкала, рамки с нониусом, зажимающего элемента, измерительных губок, микрометрической подачи, линейки глубиномера.
Штангенциркули выпускают следующих исполнений: ШЦ, ШЦК, ШЦЦ.
В штангенциркулях ШЦ отсчет производится по нониусу.
В штангенциркулях НИ (К отсчет производится по круговой шкале.
В штангенциркулях ШЦЦ отсчет производится по электронному дисплею.
Штангенциркули изготавливают следующих типов:
I - штангенциркуль с двусторонним расположением губок для измерения наружных и внутренних размеров и с глубиномером.
II - с двусторонним расположением губок для измерения наружных и внутренних размеров и для разметки.
III - с односторонним расположением губок для измерения наружных и внутренних размеров.
/Жи
I |г&сул«рстпе«кый pwrp) )) Н I ссадсго измерений I
V \ Республики Ееларуц/ ) \для МЙЗ 7
Внешний вид штангенциркулей приведен на рисунках 1 -5.
Место нанесения знака поверки (клейма-наклейки) указано в приложении А.

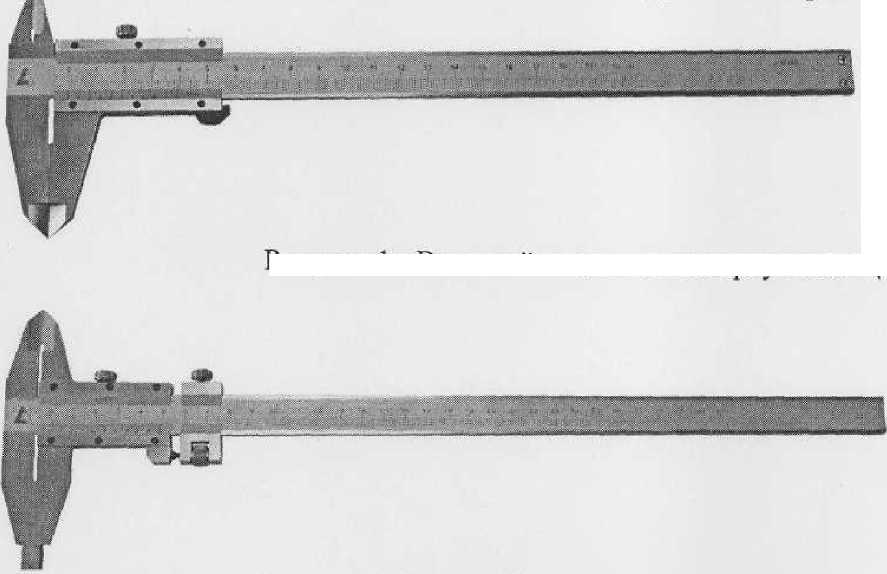

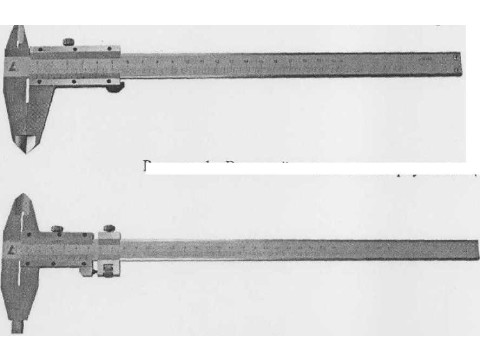

Рисунок 2 - Внешний вид штангенциркулей ШЦ-П
Рисунок 1 - Внешний вид штангенциркулей ШЦ-1

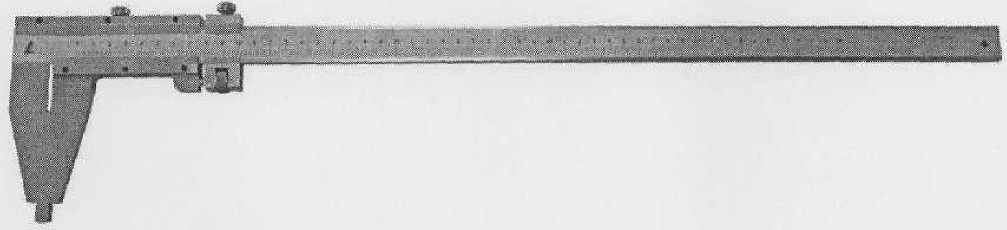

Рисунок 3 - Внешний вид штангенциркулей ШЦ-И1

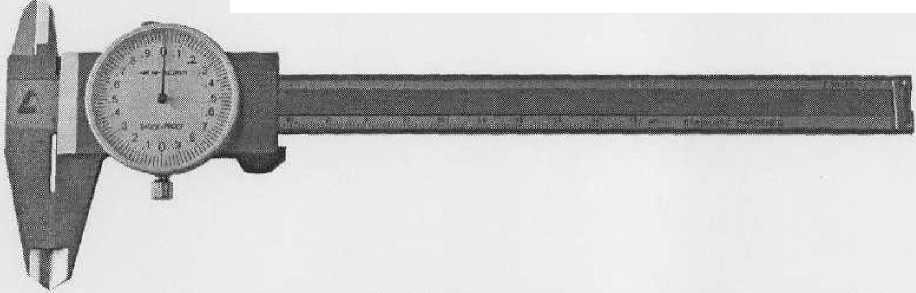

Рисунок 4 - Внешний вид штангенциркулей ШЦ-К

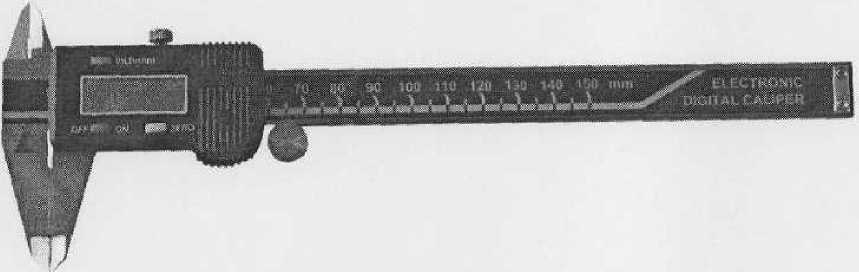

Рисунок 5 - Внешний вид штангенциркулей ШЦЦ
peecip) , средств rjuep-BHHM I li
\ Ресг^ликн из 7
\ Дли докуме11тов/ Л
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Дискретность отсчета штангенциркуля с электронным цифровым отсчетным устройством (ШЦЦ), мм |
0,01 |
|
Цена деления нониуса штангенциркуля (ШЦ), мм |
0,02; 0,05 |
|
Цена деления круговой шкалы штангенциркуля (1ИЦК), мм |
0,01; 0,02; 0,05 |
|
Допуск плоскостности измерительных поверхностей губок для наружных измерений, мм, не более диапазон измерений: < 1000 мм от 1000 мм до 4000 мм |
0,003 0,005 |
|
Допуск параллельности измерительных поверхностей губок для наружных измерений, мкм, не более цена деления: 0,01; 0,02 0,05 |
12+0,03L 30+0,03L |
|
Допуск параллельности измерительных поверхностей губок с цилиндрическими поверхностями, мм, не более цена деления: 0,01; 0,02 0,05 |
0,01 0,02 |
|
Отклонение размера губок с цилиндрическими поверхностями, мм, не более |
±0,02 |
|
Условия эксплуатации: - диапазон температур окружающего воздуха, °C - диапазон относительной влажности, %, |
От 10 до 40 не более 80 |
Пределы допускаемой абсолютной погрешности измерения штангенциркулей представлены в таблице 2.
Таблица 2.________________________________________________________________
|
Диапазон измерения, мм |
Цена деления, мм |
Допускаемая погрешность измерения, мм, не более |
|
1 |
2 |
3 |
|
от 0 до 100 |
0,05 |
±0,05 |
|
от 0 до 125 | ||
|
от 0 до 150 | ||
|
от 0 до 200 | ||
|
от 0 до 250 |
±0,06 | |
|
от 0 до 300 | ||
|
от 0 до 500 |
±0,07 | |
|
от 0 до 600 |
±0,08 | |
|
от 0 до 800 |
±0,09 | |
|
от Одо 1000 |
±0,10 | |
|
от Одо 1500 |
±0,16 | |
|
от 0 до 2000 |
±0,20 | |
|
от 0 до 2500 |
±0,24 | |
|
от 0 до 3000 |
±0,31 |
Продолжение таблицы 2
|
1 |
2 |
3 |
|
от 0 до 100 |
0,02 |
±0,02 |
|
от 0 до 125 |
±0,03 | |
|
от 0 до 150 | ||
|
от 0 до 200 | ||
|
от 0 до 250 |
±0,04 | |
|
от 0 до 300 | ||
|
от 0 до 500 |
±0,05 | |
|
от 0 до 600 | ||
|
от 0 до 800 |
±0,06 | |
|
от 0 до 1000 |
±0,07 | |
|
от 0 до 1500 |
±0,11 | |
|
от 0 до 2000 |
±0,14 | |
|
от 0 до 2500 |
±0,22 | |
|
от 0 до 3000 |
±0,26 | |
|
от 0 до 75 |
±0,01 |
±0,02 |
|
от 0 до 100 |
±0,03 | |
|
от 0 до 150 | ||
|
от 0 до 200 | ||
|
от 0 до 300 |
±0,04 | |
|
от 0 до 500 |
±0,05 | |
|
от 0 до 600 | ||
|
от 0 до 800 |
±0,06 | |
|
от Одо 1000 |
±0,07 | |
|
от 0 до 1500 |
±0,11 | |
|
от 0 до 2000 |
±0,14 | |
|
от 0 до 2500 |
±0,22 | |
|
от 0 до 3000 |
±0,26 | |
|
от 0 до 3500 |
±0,30 | |
|
от 0 до 4000 |
±0,34 |
Пределы допускаемой абсолютной погрешности измерения зажимом представлены в таблице 3.
штангенциркулей с удлиненным
Таблица 3.
|
Диапазон измерения, мм |
Цена деления, мм |
Допускаемая погрешность измерения, мм, не более |
|
1 |
2 |
3 |
|
0-200 |
0,05 |
±0,06 |
|
0-300 |
±0,10 | |
|
0-500 | ||
|
0-600 |
±0,13 | |
|
0-800 |
±0,14 | |
|
0-1000 | ||
|
0-1500 |
±0,18 | |
|
0-2000 |
±0,26 | |
|
0-2500 |
±0,30 | |
|
0-3000 |
±0,35 |
довумснтг»
из 7
осударсгвснным реестр среды* измерений Беларусь
Продолжение таблицы 3
|
1 |
2 |
3 |
|
0-200 |
0,02 |
±0,04 |
|
0-300 0-500 |
1____________±0,06_____________ ±0,08 | |
|
0-600 |
±0,10 | |
|
0-800 |
±0,11 | |
|
0-1000 | ||
|
0-1500 |
±0,13 | |
|
0-2000 |
±0,20 | |
|
0-2500 |
±0,30 | |
|
0-3000 |
±0,35 | |
|
0-500 |
±0,01 |
±0,08 |
|
0-600 | ||
|
0-800 |
±0,09 | |
|
0-1000 |
±0,10 | |
|
0-1500 |
±0,15 | |
|
0-2000 |
±0,20 | |
|
0-2500 |
±0,25 | |
|
0-3000 |
±0,30 | |
|
0-3500 |
±0,40 | |
|
0-4000 |
±0,45 |
Знак утверждения типа
Знак Утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
В комплект поставки входит:
1. Штангенциркуль 1 шт.
2. Паспорт 1 шт.
3. Футляр 1 шт.
4 Инструкция по эксплуатации* 1 шт.
5. Элемент питания* 1 шт.
* - в комплекте поставки ШЦЦ
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- Техническая документация фирмы "Guiling Measuring & Cutting Tool Co., Ltd." (Китай);
-МРБ МП.2148-2011.
Заключение
Штангенциркулей ШЦ, ШЦК, ШЦЦ соответствуют требованиям технической документации фирмы "Guiling Measuring & Cutting Tool Co., Ltd." (Китай).
Межповерочный интервал - не более 12 месяцев (для штангенциркулей, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств
измерений и техники РУП “БелГИМ”.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93
Тел. (017)-334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
