Штангенциркули ШЦ и ШЦЦ

Назначение

Штангенциркули предназначены для измерения наружных и внутренних размеров, глубины отверстий и уступов. Физическая величина - длина (мм).

Описание

Принцип действия штангенциркулей механический и электронный.

Штангенциркуль состоит из штанги, на которой нанесена шкала, и рамки с нониусом или цифровым отсчетным устройством. Штанга и рамка имеют измерительные губки для измерения внутренних и наружных размеров. Рамка перемещается по штанге и имеет стопорный винт.

Выпускаются штангенциркули ШЦ с отсчетом по нониусу, расположенным на рамке, и штангенциркули ШЦЦ с цифровым отсчетным устройством, состоящим из емкостной шкалы, расположенной на штанге, и электронного блока с цифровым табло и кнопками управления, установленном на рамке. На лицевой поверхности электронного блока расположены две крышки, под одной устанавливается источник питания, под другой - находится гнездо для подключения системы вывода результатов измерения на внешнее устройство.

Штангенциркули ШЦЦ выполняют следующие функции:

- выдача цифровой информации в прямом коде (с указанием знака и абсолютного значения);

- установка начала отсчета в абсолютной системе координат;

- предварительная установка нуля;

- предварительная установка числа;

- вывод результатов измерения на внешние устройства (через цифровой интерфейс RS 232).Допускается использование цифрового отсчетного устройства без возможности вывода результатов измерения на внешние устройства и предварительной установки числа.;

- возможность измерения величин как в миллиметрах, так и в дюймах.

Штангенциркули выпускаются трех типов, различающихся друг от друга расположением и конструкцией измерительных губок и наличием глубиномера:

- тип I - двусторонние с глубиномером. Штангенциркули имеют верхние губки с кромочными измерительными поверхностями для измерения внутренних размеров и нижние губки с плоскими измерительными поверхностями для измерения наружных размеров. Штангенциркули оснащены глубиномером, соединенным с рамкой, позволяющим измерять глубину отверстий и уступов;

- тип II - двусторонние. Штангенциркули имеют верхние губки с кромочными измерительными поверхностями для измерения наружных размеров И нижние губки с плоскими и цилиндрическими измерительными поверхностями для измерения наружных и внутренних размеров соответственно. Штангенциркули оснащены устройством для тонкой установки рамки;

- тип III - односторонние. Штангенциркули имеют губки с плоскими и цилиндрическими измерительными поверхностями для измерения наружных и внутренних размеров соответственно.

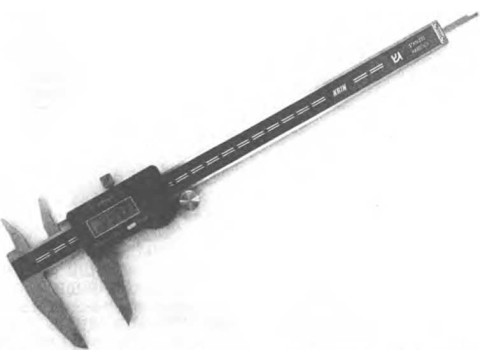

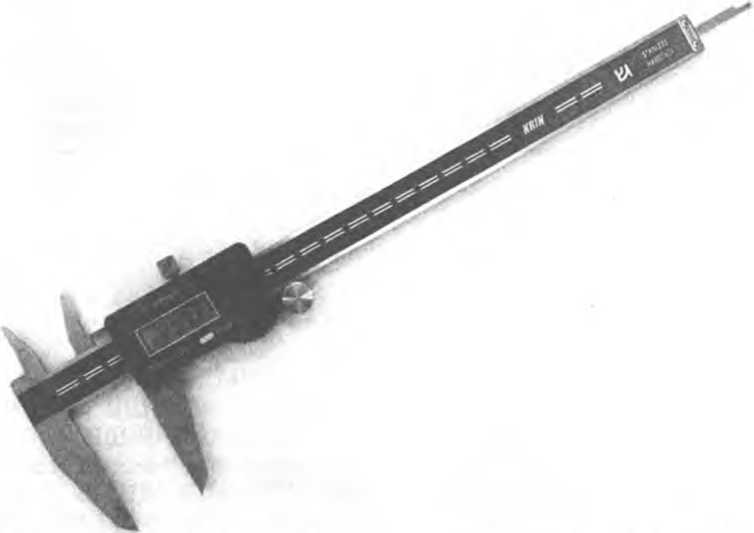

Штангенциркуль ШЦЦ с цифровым отсчетным устройством типа I

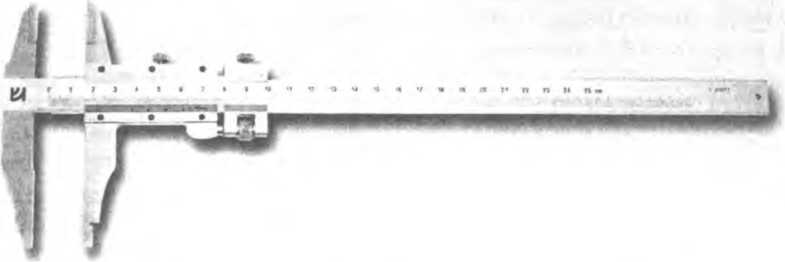

Штангенциркуль ШЦ с отсчетом по нониусу типа II

Шкала штангенциркуля на участке от нулевого штриха до штриха, соответствующего нижнему пределу диапазона измерений носит информационный характер и не может быть использована для измерений (для штангенциркулей с верхнем пределом измерений 630 мм и выше).

Каждый тип штангенциркулей имеет следующее число модификаций:

- ШЦ-1 - 14 (ШЦ-1-125-0,05; ШЦ-1-125-0,1; ШЦ-1-135-0.05; ШЦ-1-135-0,1; ШЦ-1-150-0,05; ШЦ-1-150-0,1; ШЦ-1-160-0,05; ШЦ-1-160-0.1; ШЦ-1-200-0,05; ШЦ-1-200-0.1; ШЦ-1-250-0,05; ШЦ-1-250-0,1; ШЦ-1-300-0,05; ШЦ-1-300-0,1) отличающихся друг от друга в основном диапазонами измерений, нормируемой погрешностью, габаритными размерами и массой;

- ШЦ-П - 24 (ШЦ-П-160-0,05; ШЦ-П-160-0.1; ШЦ-П-200-0,05; ШЦ-П-200-0.1; ШЦ-П-250-0.05;   ШЦ-П-250-0.1;   ШЦ-П-300-0.05;   ШЦ-П-300-0.1;   ШЦ-П-400-0.05;

ШЦ-П-400-0.1; ШЦ-П-500-0,05; ШЦ-П-500-0.1; ШЦ-П-250-630-0,05; ШЦ-П-250-630-0,1;

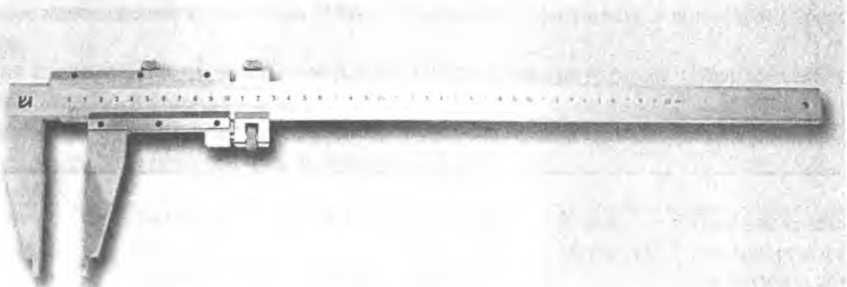

Штангенциркуль ШЦ с отсчетом по нониусу типа III

ШЦ-П-250-830-0,05; ШЦ-П-250-830-0,1; ШЦ-П-З20-1000-0,05; ШЦ-П-320-1000-0,1; ШЦ-П-500-1250-0,05; ШЦ-П-500-1250-0,1;     ШЦ-П-500-1600-0,05; ШЦ-П-500-1600-0,1;

ШЦ-П-800-2000-0,05; ШЦ-П-800-2000-0,1) отличающихся друг от друга в основном диапазонами измерений, нормируемой погрешностью, габаритными размерами и массой;

- ШЦ-Ш - 24 (ШЦ-Ш-160-0,05; ШЦ-Ш-160-0,1; ШЦ-Ш-200-0,05; ШЦ-Ш-200-0,1; ШЦ-Ш-250-0,05; ШЦ-Ш-250-0,1; ШЦ-Ш-300-0.05; ШЦ-Ш-300-0,1; ШЦ-Ш-400-0,05; ШЦ-Ш-400-0.1; ШЦ-Ш-500-0,05; ШЦ-Ш-500-0,1; ШЦ-Ш-250-630-0.05; ШЦ-Ш-250-630-0,1; ШЦ-Ш-250-830-0,05;    ШЦ-Ш-250-830-0,1; ШЦ-Ш-320-1000-0,05; ШЦ-Ш-320-1000-0,1;

ШЦ-Ш-500-1250-0,05; ШЦ-Ш-500-1250-0.1;   ШЦ-Ш-500-1600-0,05; ШЦ-Ш-500-1600-0,1;

ШЦ-Ш-800-2000-0,05; ШЦ-Ш-800-2000-0,1) отличающихся друг от друга в основном диапазонами измерений, нормируемой погрешностью, габаритными размерами и массой;

- ШЦЦ-1 - 7 (ШЦЦ-1-125-0,01; ШЦЦ-1-135-0,01; ШЦЦ-1-150-0,01; ШЦЦ-1-160-0,01; ШЦЦ-1-200-0.01; ШЦЦ-1-250-0,01; ШЦЦ-1-300-0.01) отличающихся друг от друга в основном диапазонами измерений, нормируемой погрешностью, габаритными размерами и массой;

- ШЦЦ-И - 9 (ШЦЦ-П-160-0,01; ШЦЦ-П-200-0,01; ШЦЦ-П-250-0,01; ШЦЦ-П-300-0,01; ШЦЦ-П-400-0,01; ШЦЦ-П-500-0,01; ШЦЦ-П-250-630-0,01; ШЦЦ-П-250-830-0,01; ШЦЦ-П-320-1000-0,01) отличающихся друг от друга в основном диапазонами измерений, нормируемой погрешностью, габаритными размерами и массой;

- ШЦЦ-III - 9 (ШЦЦ-Ш-160-0,01; ШЦЦ-Ш-200-0,01; ШЦЦ-Ш-250-0,01; ШЦЦ-Ш-300-0,01;    ШЦЦ-Ш-400-0,01; ШЦЦ-Ш-500-0,01;    ШЦЦ-Ш-250-630-0,01;

ШЦЦ-Ш-250-830-0.01; ШЦЦ-Ш-320-1000-0,01) отличающихся друг от друга в основном диапазонами измерений, нормируемой погрешностью, габаритными размерами и массой.

Технические характеристики

- Диапазоны измерений, значение отсчета по нониусу или шаг дискретности цифрового отсчетного устройства, класс точности штангенциркулей соответствуют значениям, приведенным в таблице 1.

- Пределы допускаемой погрешности штангенциркулей типов I при измерении глубины, равной 20 мм, соответствуют значениям, приведенным в таблице 2.

- Пределы допускаемой погрешности штангенциркулей типов I при измерении глубины, равной 20 мм. соответствуют значениям, приведенным в таблице 2.

- Габаритные размеры и масса штангенциркулей соответствуют значениям, указанным в таблице 3.

- Допуск параллельности измерительных поверхностей губок для измерения внутренних размеров должен составлять 0.01 мм на всей длине. Для штангенциркулей 2 класса точности

Лист № 4

Всего листов 9 измерительные поверхности кромочных губок допускается изготовлять с допуском параллельности 0,02 мм.

- Допуск параллельности на 100 мм длины плоских измерительных поверхностей губок для измерения наружных размеров должен быть:

• 0,02 мм - при значении отсчета по нониусу 0,05 мм и шаге дискретности 0,01 мм;

• 0,03 мм - при значении отсчета по нониусу 0,1 мм.

Т а б л и ца 1______________________________________________________

Продолжение таблицы 1

-.ончание таблицы 1

Таблица 2___________________________________________В миллиметрах

- Рамка не должна перемещаться по штанге под действием собственного веса при вертикальном положении штангенциркуля.

- Усилие перемещения рамки по штанге должно быть не более значений, указанных в таблице 4.

Таблица 3

Лист № 7

Всего листов 9

Продолжение таблицы 3    _____________________________________________

Окончание таблицы 3

Таблица 4

- Параметр шероховатости плоских и цилиндрических измерительных поверхностей штангенциркулей - Ra<0,32 мкм; измерительных поверхностей кромочных губок и плоских вспомогательных измерительных поверхностей - Ra<0,63 мкм по ГОСТ 2789-93.

- Электрическое питание штангенциркуля ШЦЦ осуществляется от встроенного источника питания напряжением 1,55 В (SR44W).

- Условия эксплуатации штангенциркулей: температура окружающего воздуха от 10 °C до 40 °C, относительная влажность воздуха не более 80 % при температуре 25 °C, атмосферное давление от 84 до 106,7 кПа.

- Средний срок службы штангенциркуля - не менее 3 лет.

Знак утверждения типа

наносят на штанге штангенциркуля ШЦ методом гравирования или губке методом наклейки этикетки, на декоративной планке штангенциркуля ШЦЦ - типографским способом или на губке - методом наклейки этикетки, на титульный лист эксплуатационного документа - типографским способом.

Комплектность

В комплектность входят: штангенциркуль; элемент питания (батарейка SR44W) - для штангенциркуля ШЦЦ; футляр; руководство по эксплуатации.

Поверка

осуществляется по ГОСТ 8.113-85 «ГСП. Штангенциркули. Методика поверки».

Перечень средств поверки (эталонов):

1) весы с максимальной нагрузкой 5 кг ГОСТ Р 53228-2008;

2) концевые меры 2-2,004; 2-2,007; 2-2,01 ;3-Н2, 3-Н9, 3-Н22 ГОСТ 9038-90;

3) линейка ЛД-1-200 ГОСТ 8026-92;

4) микрометр МК 25-2 ГОСТ 6507-90;

5) микроскоп инструментальный ИМЦЛ 150x50, Б ГОСТ 8074-82;

6) образцы шероховатости с параметрами Ra=0,32 мкм и Ra=0,63 мкм ГОСТ 9378-75;

7) плоская стеклянная пластина нижняя ПИ 60-2 ТУ 3.3.2123-88;

8) угломер типа 4-10 ГОСТ 5378-88;

9) щуп 0,25-100 КТ 2 ТУ 2-034-0221197-011-91;

10) щуп 0,30-100 КТ 2 ТУ 2-034-0221197-011-91.

Сведения о методах измерений

1) ШЦ.000 РЭ «Штангенциркуль с отсчетом по нониусу. Руководство по эксплуатации»;

2) ШЦЦ.000 РЭ «Штангенциркуль с цифровым отсчетным устройством. Руководство по эксплуатации».

Нормативные документы

ГОСТ 8.113 «ГСИ. Штангенциркули. Методика поверки».

ГОСТ 166-89 «Штангенциркули. Технические условия».

МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1х10'6 - 50 м и длин волн в диапазоне 0,2 - 50 мкм».

Рекомендации к применению

Штангенциркули применяются при осуществлении производственного контроля за соблюдением требований безопасности в машиностроении, приборостроении и других отраслях промышленности.
