Измерители иммитанса Е7-26

Назначение

Измерители иммитанса Е7-26 (далее - приборы) предназначены для измерения емкости, индуктивности, активного и реактивного сопротивления, активной и реактивной проводимости, тангенса угла потерь, добротности, модуля комплексного сопротивления, модуля комплексной проводимости и угла фазового сдвига комплексного сопротивления электрорадиоэлементов (ЭРЭ) в диапазоне частот от 10 Гц до 100 кГц.

Область применения - в лабораториях, на предприятиях при входном и производственном контроле ЭРЭ, в ремонтных мастерских для измерения электрических параметров ЭРЭ, измерения неэлектрических величин с применением измерительных преобразователей неэлектрических величин в одну из измеряемых прибором величин, для научных исследований.

Описание

В основу работы прибора положен метод вольтметра-амперметра.

Напряжение рабочей частоты с генератора поступает через измеряемый объект на преобразователь, который формирует два синусоидальных напряжения (пропорциональное току, протекающему через объект, и пропорциональное напряжению на объекте), преобразующиеся в цифровую форму. Значение измеряемых параметров определяется расчетным путем и отображается на графическом индикаторе.

Внешний вид прибора приведен на рисунке 1.

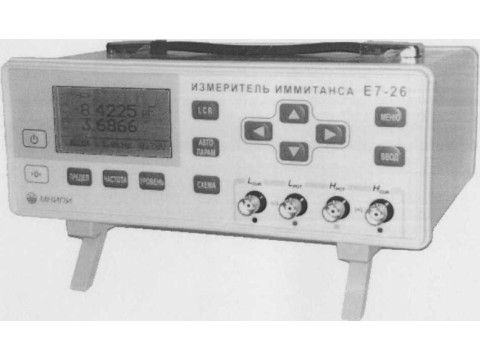

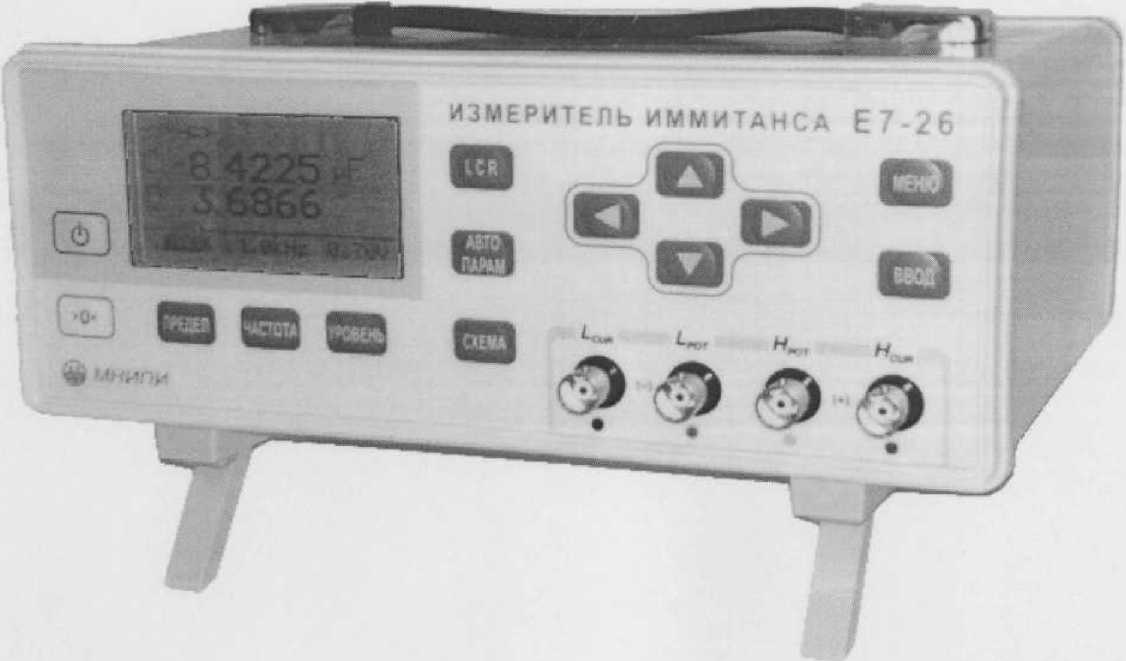

Рисунок 1 - Измеритель иммитанса Е7-26. Внешний вид

Схема пломбировки прибора для защиты от несанкционированного доступа с указанием места нанесения оттиска знака поверки приведена в приложении А.

Лист 2 из 8

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Приборы работают от сети переменного тока напряжением (230±23) В частотой (50±1) Гц с сетевым адаптером и от источника постоянного напряжения от 7,5 до 13 В.

11рибор измеряет следующие параметры иммитанса:

- индуктивность - L;

- емкость - С;

- активное сопротивление - R;

- реактивное сопротивление - X;

- активную проводимость - G,

- реактивную проводимость - В;

- тангенс угла потерь - tg 5;

- добротность               -Q;

- модуль комплексного сопротивления -1 Z |;

- модуль комплексной проводимости -1 Y I;

- угол фазового сдвига комплексного сопротивления - ф.

Примечание - Для измеряемой величины tg 5 используется обозначение D (фактор потерь).

Диапазоны измерений соответствуют величинам, указанным в таблице 1.

Таблица 1

Пределы допускаемой основной погрешности измерения параметров иммитанса соответствуют значениям, приведенным в таблицах 2, 3.

Примечания

I Z | - результат измерения I ZI, Ом.

При напряжении измерительного сигнала менее 0,7 В, табличное значение следует умножить на 0,7/U, где U - напряжение из-льного сигнала, В.

При напряжении измерительного сигнала менее 40 мВ погрешность измерения на пределе 10 МОм не нормируется.

При скорости измерений «Быстро» табличное значение 8z, следует умножить на 3.

Примечания

1 Значение 5/ определяется из таблицы 2.

2 D, Q - измеренные значения фактора потерь, добротности, соответственно.

Диапазон установки рабочей частоты - от 10 Гц до 100 кГц с разрешением 1 Гц.

Пределы допускаемой относительной погрешности установки рабочей частоты ±0,02 %.

Диапазон установки напряжения измерительного сигнала (среднее квадратическое

значение), мВ............................................................................................от 5 до 700.

Разрешение установки напряжения измерительного сигнала, мВ

- в диапазоне от 5 до 100 мВ включительно............................................................5;

- в диапазоне свыше 100 до 700 мВ.....................................................................10.

Выходное сопротивление источника измерительного сигнала (100 ± 5) Ом.

Напряжение внутреннего источника смещения (2±0,1) В.

Перекрытие пределов измерений IZ I не менее 5 %.

Время одного измерения, без времени выбора предела измерений, при частоте измерительного сигнала 1 кГц, не более 1 с в режиме «Норма» и не более 0,1 с в режиме «Быстро».

Мощность, потребляемая прибором от источника постоянного тока, не более 4 Вт.

Время установления рабочего режима, мин, не более............................................15.

Время непрерывной работы, ч, не менее..............................................................16.

Интерфейс связи с ПЭВМ типа PC АТ.............................................................USB.

Масса, кг, не более............................

Габаритные размеры, мм, не более........

Условия эксплуатации:

- температура окружающего воздуха

- относительная влажность воздуха, %

- атмосферное давление, кПа (мм рт. ст.) Предельные условия транспортирования: - температура окружающего воздуха - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.)

......................................................5.5.

.........................................240x200x120.

от минус 20 °C до плюс 50 °C; до 90 при температуре 25 °C; от 84 до 106,7 (от 630 до 800).

от минус 25 °C до плюс 55 °C; до 95 при температуре 25 °C; от 84 до 106,7 (от 630 до 80#

Прибор обеспечивает контроль процентного отклонения измеряемых L, С, R параметров от заданной величины.

Степень защиты оболочки по ГОСТ 14254-96

Степень защиты от поражения электрическим током по ГОСТ 12.2.091-2002:

- прибора...........................................................................................класс

- сетевого адаптера.................................................................................класс

Средний срок службы, лет, не менее

Средняя наработка на отказ, ч, не менее.........................................................15

Знак утверждения типа

Знак Утверждения типа наносится на заднюю панель прибора методом офсетной печати и на эксплуатационную документацию типографским методом.

Комплектность

Комплект поставки измерителей иммитанса Е7-26 представлен в таблице 4. Таблица 4

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУВУ 100039847.107-2010 «Измеритель иммитанса Е7-26. Технические условия».

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

МРБ МП. 26’77-2010 «Измеритель иммитанса Е7-26. Методика поверки».

Заключение

Измерители иммитанса Е7-26 соответствуют требованиям ТУ BY100039847.107-2010, ГОСТ 22261-94.

Межповерочный интервал - не более 12 месяцев (при использовании в сфере законодательной метрологии).

Научно-исследовательский испытательный центр БелГИМ.

220053, г. Минск, Старовиленский тракт, 93

Телефон: 334-98-13

Аттестат аккредитации № BY/112 02.1.0.0025.
