Термопары серий 113 хх, 3хх
| Номер в ГРСИ РФ: | РБ 03 10 4341 10 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | "ZPA Nova Paka, a.s.", Чехия |
|
Описание типа РБ 03 10 4341 10 [2010-07-05]
rb-03-10-4341-10_2010-07-05.pdf
|
Скачать |
Термопары серий 113 хх, Зхх (далее - термопары) предназначены для измерения температуры газообразных и жидких сред.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 4341 10 |
| Наименование | Термопары серий 113 хх, 3хх |
| Год регистрации | 2010 |
| Номер сертификата | 6382 |
| Дата регистрации | 2010-04-29 |
| Срок действия | 2015-04-29 |
| Получатель сертификата | фирма "ZPA Nova Paka, a.s.", Чехия (CZ) |
Производитель / Заявитель
фирма "ZPA Nova Paka, a.s."
Адрес: .
Контакты: zpanp@zpanp.cz
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.338-2002 |
Поверители
Скачать
|
Описание типа РБ 03 10 4341 10 [2010-07-05]
rb-03-10-4341-10_2010-07-05.pdf
|
Скачать |
Описание типа
Назначение
Термопары серий 113 хх, Зхх (далее - термопары) предназначены для измерения температуры газообразных и жидких сред.
Область применения термопар - предприятия химической, нефтехимической и других отраслей промышленности.
Описание
Термопары представляют собой чувствительный элемент, состоящий из двух термоэлектродов, сваренных между собой и изолированных друг от друга изоляторами. Термоэлектроды чувствительного элемента соединены с клеммами клеммной коробки.
Принцип действия термопар основан на генерировании термо-ЭДС, возникающей вследствие разницы температур между двумя соединениями различных металлов, образующих часть одной и той же цепи.
Термопары изготавливают следующих исполнений; 303, 312, 330, 331, 332, 333, 334, 335, 336, 340, 341, 342, 343, 344, 350, 351, 352, 113 13, 113 24, 113 33, 113 73.
Внешний вид термопар представлен на рисунках 1 - 3.

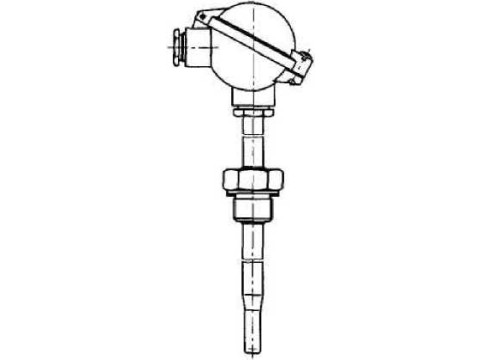

Рисунок 1 - Внешний вид термопары исполнения 332
Рисунок 2 - Внешний вид термопары исполнения 312
Рисунок 3 - Внешний вид термопары исполнения 113 24
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики термопар приведены в таблице 1
Таблица 1
|
Диапазон измеряемых температур, °C |
Тип измерительного элемента термопар (литерное обозначение НСХ) по СТБ ГОСТ Р 8.585 |
Класс no ГОСТ 6616-94 | |
|
От -200 |
до 800 |
Fe-CuNi (J) |
2 или 1 |
|
От -200 |
до 1150 |
NiCr-NiAl (К) |
2 или 1 |
|
От 0 |
до 1300 |
PtRhlO - Pt (S) |
2 |
|
От 600 |
до 1800 |
PtRh30 - PtRh6 (B) |
2 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки входит:
- термопара
- корпус
- упаковка
- руководство по эксплуатации
1 шт.;
1 шт.;
1 шт.;
1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "ZPA Nova Рака, a.s.”, (Чехия).
ГОСТ 8.338-2002 "Государственная система обеспечения единства измерений.
Преобразователи термоэлектрические. Методика поверки."
СТБ ГОСТ Р 8.585-2004 "Система обеспечения единства измерений Республики Беларусь. Термопары. Номинальные статические характеристики преобразования."
ГОСТ 6616-94 "Преобразователи термоэлектрические. Общие технические условия."
Дли awymcktoc
реестр средств измерении Респубпихи берусь
его страниц 4
Заключение
Термопары серий 113 хх, Зхх соответствуют технической документации фирмы "ZPA Nova Рака, a.s.", (Чехия).
Межповерочный интервал - не более 12 месяцев (для термопар, предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ
Республика Беларусь, г. Минск, Старовиленский тракт, 93, тел. (+37517) 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025.
