Газоанализаторы переносные GasBadge PRO, GasBadge PLUS
| Номер в ГРСИ РФ: | РБ 03 09 4343 10 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Газоанализаторы |
| Производитель / заявитель: | "Industrial Scientific Corporation", Франция |
|
Описание типа РБ 03 09 4343 10 [2010-11-22]
rb-03-09-4343-10_2010-11-22.pdf
|
Скачать |
Газоанализаторы переносные GasBadge PRO, GasBadge PLUS (в дальнейшем - газоанализаторы) предназначены для измерения концентрации О2 или одного из токсичных газов СО, H2S. NO2, SO2, NH3, CI2, CIO2, РН3, HCN, (по выбору), а также сигнализации о превышении в воздухе рабочей зоны предельно допустимых концентраций (ПДК) измеряемых газов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 4343 10 |
| Наименование | Газоанализаторы переносные GasBadge PRO, GasBadge PLUS |
| Год регистрации | 2010 |
| Номер сертификата | 6384 |
| Дата регистрации | 2010-04-29 |
| Срок действия | 2015-04-29 |
| Получатель сертификата | фирма "Industrial Scientific Corporation", США (US) |
Производитель / Заявитель
фирма "Industrial Scientific Corporation"
Адрес: 1001 Oakdale Road, Oakdale, PA 15071-1500
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2083-2010 |
Поверители
Скачать
|
Описание типа РБ 03 09 4343 10 [2010-11-22]
rb-03-09-4343-10_2010-11-22.pdf
|
Скачать |
Описание типа
Назначение
Газоанализаторы переносные GasBadge PRO, GasBadge PLUS (в дальнейшем - газоанализаторы) предназначены для измерения концентрации О2 или одного из токсичных газов СО, H2S. NO2, SO2, NH3, CI2, CIO2, РН3, HCN, (по выбору), а также сигнализации о превышении в воздухе рабочей зоны предельно допустимых концентраций (ПДК) измеряемых газов.
Область применения - контроль воздуха рабочей зоны в газовой, химической, нефтехимической и других отраслях промышленности.
Описание
Газоанализаторы GasBadge Plus, GasBadge Pro представляют собой одноканальные малогабаритные переносные приборы непрерывного действия и индивидуального пользования.
Принцип действия газоанализаторов основан на применении электрохимических сенсоров. Встроенный микропроцессор преобразует сигнал сенсоров в показания, отображаемые на жидкокристаллическом дисплее, и обеспечивает управление измерительным процессом. Управление работой прибора осуществляются с помощью клавиш, расположенных на лицевой панели прибора (две клавиши у GasBadge Plus, четыре - у GasBadge Pro).
Газоанализаторы GasBadge Pro комплектуются взаимозаменяемыми сенсорами, что позволяет быстро перенастроить прибор на измерение нужного газа.
В газоанализаторах предусмотрена возможность программируемой установки двух пороговых сигналов (световых и вибрационных), также имеется подсветка для работы при низкой освещенности. Питание газоанализаторов осуществляется от литиевой аккумуляторной батареи 3 В.
Корпуса приборов защищены от влаги и электромагнитных излучений, дополнительная прорезиненная оболочка защищает газоанализаторы в случае падения или других опасных сотрясений.
Газоанализаторы GasBadge Pro могут связываться через ИК-порт с персональным компьютером, принтером или системой обработки данных. В памяти прибора GasBadge Pro сохраняются результаты измерений за последний год, a GasBadge Plus - последние 15 результатов измерений.
Схема с указанием мест нанесения знака поверки средств измерений (клеймо-наклейка) приведена в приложении к описанию типа. Внешний вид газоанализатора приведен на рис. 1

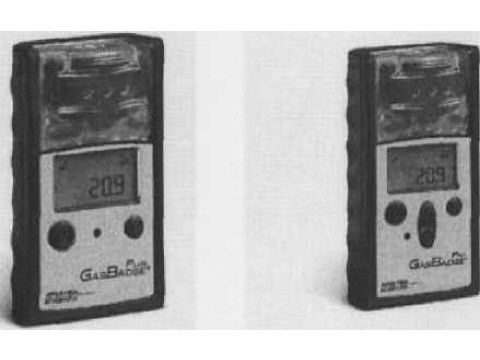

Рисунок 1. Внешний вид газоанализатора
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические и метрологические характеристики газоанализаторов указаны в таблицах 1-3.
Таблица 1
|
Определяемый компонент |
Диапазон измерений, об.доля |
Пределы допускаемой абсолютной погрешности измерений |
Пределы допускаемой относительной погрешности измерений | |
|
GasBadge Plus |
GasBadgePro | |||
|
О2 |
(0 - 30) об. д., % |
(0 - 30) об. д., % |
± 0,8 об. д., % |
— |
|
со |
(0- 1500) ppm |
(0 - 1500) ppm |
- |
± 15 % |
|
H2S |
(0 - 500) ppm |
(0 - 500) ppm |
- |
± 15% |
|
NO2 |
(0- 150) ppm |
(0 - 150) ppm |
- |
± 20 % |
|
so2 |
(0 - 150) ppm |
(0 - 150) ppm |
± 20 % | |
|
NH3 |
-» |
(0 - 100) ppm |
- |
± 20 % |
|
С12 |
- |
(0 - 100) ppm |
- |
± 20 % |
|
РНз |
- |
(0-10) ppm |
- |
± 15% |
|
HCN |
- |
(0 - 30) ppm |
- |
± 15% |
Таблица 2
|
Определяемый компонент |
Пороговое значение срабатывания сигнализации, ppm |
Диапазон температур окружающего воздуха при эксплуатации,°C |
Диапазон влажности окружающего воздуха при эксплуатации, % | |
|
нижнее |
верхнее | |||
|
о2 |
19,5 |
23,5 |
от минус 20 до плюс 50 |
0-90 (без конденсата) |
|
СО |
35 |
70 |
от минус 40 до плюс 50 |
15-90 |
|
H2S |
10 |
20 |
от минус 40 до плюс 50 |
15-90 |
|
NO2 |
3 |
6 |
от минус 20 до плюс 50 |
15-90 |
|
SO2 |
2 |
4 |
от минус 40 до плюс 50 |
15-90 |
|
NH3 |
25 |
50 |
от минус 20 до плюс 40 |
15-90 |
|
CI2 |
0,5 |
1,0 |
от минус 20 до плюс 40 |
10-90 |
|
РНз |
0,3 |
0,6 |
от минус 20 до плюс 40 |
20-95 |
|
HCN |
5 |
10 |
от минус 20 до плюс 40 |
20-90 |
Газоанализаторы могут кратковременно (до 30 мин) работать при температуре окружающей среды до минус 40 °C с сохранением метрологических характеристик по каналам измерения СНд, СО, H2S.
Таблица 3
|
Характеристика |
GasBadge Plus |
GasBadgePro |
|
Габаритные размеры, мм, не более |
82 х 49 к 28 |
94x51 х 28 |
|
Масса, г, не более |
72 |
85 |
|
Диапазон температур окружающего воздуха при транспортировании и хранении, °C |
от минус 20 до плюс 60 | |
|
Степень защиты оболочки |
IP 66; IP 67 | |
|
Срок службы |
2 года | |
Знак утверждения типа
Знак утверждения типа средств измерений наносится на эксплуатационную документацию типографским способом.
Комплектность
В комплект поставки газоанализаторов входит:
газоанализатор Gas Radge Plus или GasBadge Pro - 1 шт.
сетевой адаптер для зарядки аккумуляторной батареи - 1 шт.
нейлоновый чехол - 1 шт.
аспирационный насос (по заказу) - 1 шт.
калибровочное устройство (по заказу) - 1 шт.
регулятор скорости потока для использования - 1 шт.
с калибровочным устройством (по заказу)
устройство для подачи калибровочного газа (по заказу) - 1 шт. редуктор (по заказу) -1 шт.
руководство по эксплуатации - 1 экз.
методика поверки МРБ МП. 2083-2010 - 1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Industrial Scientific Corporation" (США).
МРБ МП.2083-2010 "Газоанализаторы переносные GasBadge PRO, GasBadge PLUS. Методика поверки"
Заключение
Газоанализаторы переносные GasBadge PRO, GasBadge PLUS соответствуют требованиям документации фирмы "Industrial Scientific Corporation" (США).
Межповерочный интервал - 6 месяцев (для газоанализаторов, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Газоанализаторы переносные GasBadge PRO, GasBadge PLUS допущены к применению на опасных производственных объектах, подконтрольных Госпромнадзору МЧС Республики Беларусь (разрешение Департамента по надзору за безопасным ведением работ в промышленности Министерства по чрезвычайным ситуациям Республики Беларусь № 05-720-2009).
Научно-исследовательский испытательный центр БелГИМ.
г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY 112.02.1.0.0025.
