Газоанализаторы переносные серии МХ
| Номер в ГРСИ РФ: | РБ 03 09 4342 10 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Газоанализаторы |
| Производитель / заявитель: | "Industrial Scientific Corporation", Франция |
|
Описание типа РБ 03 09 4342 10 [2010-11-19]
rb-03-09-4342-10_2010-11-19.pdf
|
Скачать |
Газоанализаторы переносные серии MX (в дальнейшем - газоанализаторы) предназначены для автоматического непрерывного измерения концентрации кислорода, токсичных и горючих газов в воздухе рабочей зоны, а также сигнализации о превышении в воздухе рабочей зоны предельно допустимых концентраций (ПДК) и довзрывных концентраций горючих газов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 4342 10 |
| Наименование | Газоанализаторы переносные серии МХ |
| Год регистрации | 2010 |
| Номер сертификата | 6383 |
| Дата регистрации | 2010-04-29 |
| Срок действия | 2015-04-29 |
| Получатель сертификата | фирма "Industrial Scientific Corporation", Франция (FR), США (US) |
Производитель / Заявитель
фирма "Industrial Scientific Corporation"
Адрес: 1001 Oakdale Road, Oakdale, PA 15071-1500
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2082-2010 |
Поверители
Скачать
|
Описание типа РБ 03 09 4342 10 [2010-11-19]
rb-03-09-4342-10_2010-11-19.pdf
|
Скачать |
Описание типа
Назначение
Газоанализаторы переносные серии MX (в дальнейшем - газоанализаторы) предназначены для автоматического непрерывного измерения концентрации кислорода, токсичных и горючих газов в воздухе рабочей зоны, а также сигнализации о превышении в воздухе рабочей зоны предельно допустимых концентраций (ПДК) и довзрывных концентраций горючих газов.
Область применения - контроль воздуха рабочей зоны в газовой, химической, нефтехимической и других отраслях промышленности.
Описание
Газоанализаторы выпускаются в грех модификациях: МХ4, МХ6, МХ2100. Газоанализаторы являются малогабаритными переносными приборы непрерывного действия и индивидуального пользования.
Первичными преобразователями газоанализаторов являются электрохимические, термокаталитические, инфракрасные оптические сенсоры. В газоанализаторе МХ6 также может применяться фотоионизационный сенсор (ФИД). Газоанализаторы МХ4 могут одновременно контролировать до четырех различных газов, MX 6 - до шести, МХ2100 - до четырех (при использовании сдвоенного сенсора CO/H2S до пяти газов). Газоанализаторы комплектуются взаимозаменяемыми сенсорами, что позволяет быстро перенастроить прибор на измерение нужного газа.
Встроенный микропроцессор преобразует сигнал сенсоров в показания, отображаемые на жидкокристаллическом дисплее (для МХ6 - полноцветном дисплее повышенной четкости), и обеспечивает управление измерительным процессом, в частности на дисплей выводится информация о разряде батареи питания прибора, о превышении установленных порогов срабатывания сигнализации.
Выбор режимных параметров, включая установку порогов и типа аварийной сигнализации (световой и звуковой), осуществляется с помощью клавиш, расположенных на лицевой панели газоанализатора. Газоанализаторы могут связываться через ИК-порт с персональным компьютером, принтером или системой обработки данных.
В газоанализаторах предусмотрена автоматическая установка нуля и самотестирование при включении, а также автоматическое включение подсветки дисплея для работы при низкой освещенности. Хранение результатов измерений Осуществляется в памяти газоанализатора; результаты измерений могут быть переданы для просмотра в персональный компьютер.
Питание газоанализаторов МХ4 осуществляется от литиевой аккумуляторной батареи в течение 12 или батареи типа ААА в течение 8 часов, газоанализаторов МХ6 от 3 батарей типа АА в течение 10,5 - 36 часов (в зависимости от емкости батарей), газоанализаторов МХ2100 от аккумуляторной NiMH батареи или батареи типа ААА в течение 14 часов (8 часов с насосом).
Схема с указанием мест нанесения знака поверки средств измерений (клеймо-наклейка) приведена в приложении к описанию типа.

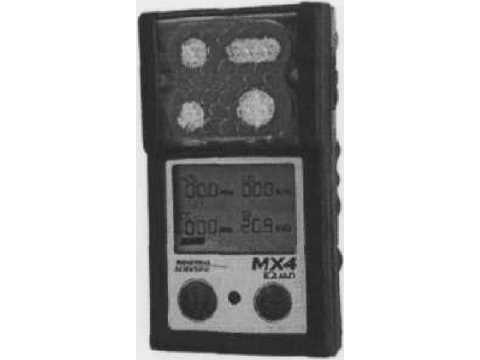

Внешний вид газоанализатора приведен на рис. 1
Рисунок 1. Внешний вид газоанализатора
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1 - Характеристики газоанализатора МХ4
Технические и метрологические характеристики газоанализаторов указаны в таблицах 1-4.
|
Определяемый компонент |
Диапазон измерений, об. д. |
Пределы допускаемой основной погрешности измерений |
Время ус-тановле-ния показаний Тэд, с |
Диапазон температур окружающего воздуха при эксплуатации, °C | |
|
абсолютной, об. д., % |
относительной, % | ||||
|
о2 |
(0 - 30) % |
±0,8 |
15 |
от минус 20 до плюс 50 | |
|
СО |
(0 - 1000) ppm |
- |
± 15 |
48 |
от минус 20 до плюс 50 |
|
H2S |
(0 - 500) ppm |
- |
± 15 |
30 |
от минус 20 до плюс 50 |
|
no2 |
(0 - 150) ppm |
* |
± 15 |
30 |
от минус 20 до плюс 50 |
|
so. |
(0- 100) ppm |
±20 |
50 |
от минус 40 до плюс 55 | |
|
сьй |
(0-50)% |
- |
± 15 |
35 |
от минус 20 до плюс 50 |
|
Горючие газы |
(0- 100)%НКПР |
± 15 |
35 |
от минус 20 до плюс 50 | |
Диапазон влажности окружающего воздуха при эксплуатации газоанализатора МХ4 - от 20 до 90 %. Газоанализаторы МХ4 могут кратковременно (до 30 мин) работать при температуре окружающей среды до минус 40 °C с сохранением метрологических характеристик по каналам измерения СНд, СО, H2S.
Предел допускаемой вариации показаний газоанализатора МХ4 - не превышает 0,5 предела допускаемой основной погрешности.
Дополнительная погрешность газоанализатора МХ4 от изменения температуры окружающей среды на каждые 10 °C в долях от предела допускаемой основной погрешности не превышает 0,3.
Дополнительная погрешность газоанализатора МХ4 от изменения относительной влажности окружающей среды на каждые 10 % в долях от предела допускаемой основной погрешности не превышает 0,3.
Таблица 2 -Характеристики газоанализатора МХ6
|
Определяемый компонент |
Диапазон измерений, об. д. (% НКПР) |
Пределы допускаемой основной погрешности измерений |
Время установления показаний Тэд, с |
Диапазон температур окружающего воздуха при эксплуатации, °C | |
|
абсолютной, об. д., % (% НКПР) |
относительной, % | ||||
|
о2 |
(0-30) % |
±0,8 % |
10 |
от минус 20 до плюс 55 | |
|
СО |
(0- 1500) ppm |
± 15 |
50 |
от минус 30 до плюс 55 | |
|
со |
(0 - 9999) ppm |
± 15 |
50 |
от минус 30 до плюс 55 | |
|
Н2 |
(0 - 2000) ppm |
- |
± 15 |
120 |
от минус 20 до плюс 55 |
|
H2S |
(0 - 500) ppm |
- |
± 15 |
50 |
от минус 40 до плюс 55 |
|
со/н2 |
(0 - 1000) ppm |
— |
± 15 |
50 |
от минус 30 до плюс 55 |
|
СО (датчик H2S/CO) |
(0 - 500) ppm |
* |
± 15 |
50 |
от минус 20 до плюс 55 |
|
H2S (датчик HjS/CO) |
(0-200) ppm |
- |
± 15 |
50 |
от минус 20 до плюс 55 |
|
NO |
(0 - 1000) ppm |
± 15 |
50 |
от минус 20 до плюс 55 | |
|
no2 |
(0 - 150) ppm |
- |
± 15 |
50 |
от минус 20 до плюс 55 |
|
Cl2 |
(0,2 - 100) ppm |
— |
±20 |
120 |
от минус 20 до плюс 55 |
|
HC1 |
(0 - 30) ppm |
• |
± 15 |
150 |
от минус 20 до плюс 55 |
|
HCN |
(0-30) ppm |
■■ |
± 15 |
80 |
от минус 40 до плюс 40 |
|
NH3 |
(0 - 200) ppm |
- |
± 15 |
80 |
от минус 20 до плюс 55 |
|
SO2 |
(0 - 100) ppm |
■* |
±20 |
50 |
от минус 40 до плюс 55 |
|
PH3 |
(0 - 5) ppm |
± 15 |
30 |
от минус 20 до плюс 55 | |
|
PH3 |
(0- 1000) ppm |
- |
± 15 |
30 |
от минус 20 до плюс 55 |
|
CO2 (IR) |
(0-5)% |
±15 |
25 |
от минус 40 до плюс 70 | |
|
CH,((IR) |
(0-100)% |
± 1,0% |
- |
25 |
от минус 40 до плюс 70 |
|
Г орючие газы |
(0- 100)%НКПР |
± 15 % НКПР |
— |
25 |
от минус 40 до плюс 70 |
Газоанализаторы МХ6 могут кратковременно (до 30 мин) работать при температуре окружающей среды до минус 40 °C с сохранением метрологических характеристик по каналам измерения СНд, СО, H2S.
Таблица 3 - Характеристики газоанализатора МХ6 с фотоионизационным сенсором
|
Определяемый компонент |
Диапазон измерений, об. д. |
Пределы допускаемой основной погрешности измерений | |
|
абсолютной, об. д., ppm |
относительной, % | ||
|
1 |
2 |
3 |
4 |
|
Гексан С6Н]4 |
(0-50) ppm (св. 50-1999) ppm |
± 10 ppm |
± 20 |
|
Бензол С6Нб |
(0 -20) ppm (св. 20-600) ppm |
± 4 ppm |
±20 |
|
Толуол С6Н5СН3 |
(0 -50) ppm (св. 50-500) ppm |
± 10 ppm |
±20 |
|
Декан СюН22 |
(0-100) ppm (св. 100-300) ppm |
± 20 ppm |
± 20 |
|
о,т,п-Ксилол С6Н4(СН3)2 |
(0 -50) ppm (св. 50-450) ppm |
± 10 ppm |
± 20 |
|
Стирол СбНзСНСН2 |
(0 -20) ppm (св. 20-200) ppm |
± 4 ppm |
±20 |
|
Гептан C7Hi6 |
(0-100) ppm (св. 100-550) ppm |
± 20 ppm |
±20 |
|
Октан С8Н18 |
(0-100) ppm (св. 100-400) ppm |
± 20 ppm |
± 20 |
|
Нонан С9Н20 |
(0-100) ppm (св. 100-350) ppm |
± 20 ppm |
±20 |
|
Фенол С6Н5ОН |
(0 -20) ppm (св. 20-400) ppm |
±4 ppm |
±20 |
|
1 |
2 |
3 |
4 |
|
Оксид этилена С2Н4О |
(0 -20) ppm (св, 20-600) ppm |
± 4 ppm |
±20 |
|
Метилмеркаптан CH3SH |
(0 -20) ppm (св. 20-1000) ppm |
± 4 ppm |
±20 |
|
Сероуглерод CS2 |
(0-20) ppm (св. 20-600) ppm |
± 4 ppm |
±20 |
|
Ацетон СНзСОСНз |
(0-100) ppm (св. 100-700) ppm |
+ 20 ppm |
±20 |
|
Ацетатальдегид СНзСНО |
(0-100) ppm (св. 100-800) ppm |
± 20 ppm |
±20 |
|
Уксусная кислота СН3СООН |
(0 -20) ppm (cb.20-800) ppm |
± 4 ppm |
±20 |
|
Бутанол С4Н9ОН |
(0-100) ppm (св. 100-600) ppm |
± 20 ppm |
± 20 |
|
Хлорбензол СбНзС! |
(0-20) ppm (св. 20-400) ppm |
± 4 ppm |
±20 |
|
Бутил ацетат C6Hi2O2 |
(0 -50) ppm (св. 50-400) ppm |
± 10 ppm |
±20 |
|
Кумол С6Н5СН(СНз)2 |
(0-50) ppm (св. 50-300) ppm |
± 10 ppm |
± 20 |
|
Псевдокумол С6Н5(СН3)з |
(0-25) ppm |
± 5 ppm |
1 - |
|
Циклогексан С6Н]2 |
(0-100) ppm (св. 100-500) ppm |
± 20 ppm |
±20 |
|
Циклогексанон СбН]0О |
(0-100) ppm (св. 100-450) ppm |
± 20 ppm |
±20 |
|
Дихлорэтан С2Н2С12 |
(0 -50) ppm (св. 50-450) ppm |
± 10 ppm |
±20 |
|
Этилен С2Н| |
(0 -50) ppm (св. 50-1999) ppm |
± 10 ppm |
±20 |
|
Этилацетат СдНвОг |
(0 -50) ppm (св. 50-500) ppm |
± .10 ppm |
±20 |
|
Этилбензол С6Н5С2Н5 |
(0-50) ppm (св. 50-450) ppm |
± 10 ppm |
±20 |
|
Изобутанол С4Н9ОН |
(0-100) ppm (св. 100-600) ppm |
± 20 ppm |
±20 |
|
Изопропанол С3Н7ОН |
(0-100) ppm (св. 100-800) ppm |
± 20 ppm |
±20 |
|
Нафталин CjoHg |
(0 -20) ppm (св. 20-350) ppm |
± 4 ppm |
±20 |
|
Пропанол С3Н7ОН |
(0-100) ppm (св. 100-800) ppm |
± 20 ppm |
±20 |
|
Тетрахлорэтилен C2CI4 |
(0 -20) ppm (св. 20-250) ppm |
+ 4 ppm |
±20 |
|
Тиофен C4H4S |
(0 -20) ppm (св. 20-500) ppm |
± 4 ppm |
±20 |
|
Трихлорэтилен С2НС13 |
(0-20) ppm (св. 20-200) ppm |
± 4 ppm |
±20 |
|
Винилацетат С3Н6О2 |
(0-50) ppm (св. 50-100) ppm |
± 10 ppm |
±20 |
|
Винилхлорид С2Н3С1 |
(0 -20) ppm (св. 20-350) ppm |
+ 4 ppm |
±20 |
Время установления показаний Тод для газоанализатора МХ6 с фотоионизационным сенсором - не более 50 с.
Диапазон температур окружающего воздуха при эксплуатации для газоанализатора МХ6 с фотоионизационным сенсором - от минус 20 до плюс 55°С
Диапазон влажности окружающего воздуха при эксплуатации газоанализатора МХ6 - от 15 до 90 %. Предел допускаемой вариации показаний газоанализатора МХ6 - не превышает 0,5 предела допускаемой основной погрешности.
Дополнительная погрешность газоанализатора МХ6 от изменения температуры окружающей среды на каждые 10 °C в долях от предела допускаемой основной погрешности не превышает 0,3.
Дополнительная погрешность газоанализатора МХ6 от изменения относительной влажности окружающей среды на каждые 10 % в долях от предела допускаемой основной погрешности не превышает 0,3.
Таблица 4 - Характеристики газоанализатора МХ2100
|
Определяемый компонент |
Диапазон измерений, об. д. (% НКПР) |
Пределы д< мой основ грешности НИИ |
эпускае-ной по- измере- |
Время установления показан ий Т90, с |
Срок службы, не менее, мес. |
Диапазон температур окружающего воздуха при эксплуатации, °C |
Диапазон влажности окружающего воздуха при эксплуатации, % |
|
приведенной, % |
относи-тельной, % | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Горючие |
(0- 50) % НКПР (50-100) % НКПР |
±10 |
± 10 |
20 |
60 |
-30...+75 |
10-95 |
|
Горючие |
(0 - 50) % (50 - 100)% |
±10 |
± 10 | ||||
|
о2 |
(0 - 5) % (5 - 30) % |
±5 |
± 5 |
ю |
28 |
-20...+40 |
10-95 |
|
Оз |
(0 - 0,05) ppm (0,05 - 0,30) ppm |
±25 |
±25 |
120 |
20 |
-20...+40 |
10-95 |
|
СО |
(0 - 50) ppm (50 - 500) ppm |
± 10 |
± 10 |
120 |
48 |
-20...+40 |
10-95 |
|
(0 - 50) ppm (50-1000) ppm |
± 10 |
±10 | |||||
|
(0 -50) ppm (50 - 2000) ppm |
± 10 |
± 10 | |||||
|
РН3 |
(0 - 0,07) ppm (0,07- l)ppm |
± 20 |
±20 |
120 |
20 |
-20...+40 |
10-95 |
|
NO |
(0 - 50) ppm (50 - 300) ppm |
±20 |
± 20 |
120 |
36 |
-20...+50 |
10-90 |
|
no2 |
(0 - 2) ppm (2 - 30) ppm |
±25 |
±25 |
120 |
26 |
-20...+50 |
10-90 |
|
NH3 |
(0 - 20) ppm (20- 100) ppm |
±25 |
±25 |
180 |
26 |
-20...+40 |
10-95 |
|
(0- 100) ppm (100-1000) ppm |
± 20 |
±20 | |||||
|
SO2 |
(0 - 4) ppm (4 -10) ppm |
±25 |
±25 |
120 |
36 |
-10...+50 |
10-90 |
|
(0 - 5) ppm (5 - 30) ppm |
±20 |
±20 | |||||
|
(0 -20) ppm (20 - 100) ppm |
±20 |
±20 | |||||
|
H2S |
(0 - 10) ppm (10-30) ppm |
±20 |
±20 |
120 |
48 |
-20...+50 |
10-90 |
|
(0 - 20) ppm (20 - 100) ppm |
±20 |
±20 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
HCN |
(0 - 1) ppm (1-10) ppm |
±25 |
±25 |
ISO |
26 |
-20...±40 |
10-90 |
|
СОС12 |
(0-0,1) ppm (0,1 - 1,0) ppm |
±25 |
±25 |
180 |
20 |
-10...±40 |
10-95 |
|
С2Н4О |
(0 - 0,8) ppm (0,8 - 30,0) ppm |
±25 |
±25 |
300 |
36 |
-20...±50 |
10-95 |
|
AsH3 |
(0 - 0,04) ppm (0,04 - 1,00) ppm |
± 20 |
±20 |
120 |
18 |
-20...±40 |
20-95 |
|
HF |
(0 -0,6) ppm (0,6 - 10,0) ppm |
±25 |
±25 |
180 |
12 |
-10...±30 |
10-80 |
|
НС1 |
(0 - 5) ppm (5 -30) ppm |
±25 |
±25 |
180 |
26 |
-20...±40 |
30-80 |
|
Ch |
(0 - 0,5) ppm (0,5 -10,0) ppm |
±25 |
±25 |
180 |
26 |
-20...±50 |
10-90 |
|
co2 |
(0-1)% (1 - 5)% |
±20 |
±20 |
120 |
60 |
-10...±40 |
10-90 |
|
H2 |
(0 - 200) ppm (200 - 2000) ppm |
±20 |
±20 |
180 |
26 |
-20...±50 |
10-90 |
|
(0-1,00)% (1,00-4,00)% |
±20 |
±20 | |||||
|
f2 |
(0 - 0,07) ppm (0,07 - 1,00) ppm |
±20 |
±20 |
180 |
26 |
-20...±50 |
10-90 |
|
CH3SH |
(0 - 1,0) ppm (1,0 - 10,0) ppm |
±25 |
±25 |
90 |
12 |
-10...±40 |
10-90 |
|
C2H5SH |
(0 -1,0) ppm (1,0 - 10,0) ppm |
±25 |
±25 |
90 |
12 |
-10...+40 |
10-90 |
Время выхода газоанализатора МХ2100 на рабочий режим - не более 60 с.
Предел допускаемой вариации показаний газоанализатора МХ2100 - не превышает 0,5 предела допускаемой основной погрешности.
Дополнительная погрешность газоанализатора МХ2100 от изменения температуры окружающей среды на каждые 10 °C в долях от предела допускаемой основной погрешности не превышает 0,3.
Суммарная дополнительная погрешность от влияния неизмеряемых компонентов, содержание и перечень которых указан в Дополнении к руководству по эксплуатации газоанализатора МХ2100 в долях от предела допускаемой основной погрешности не превышает 1,5.
Таблица 4
|
Характеристика |
МХ4 |
МХ6 |
МХ2100 |
|
Габаритные размеры, мм, не более |
103 х 68 х 30 |
135 x 77 x 43 |
194 х 119 х58 |
|
Масса, г, не более |
180 (с литиевой аккумуляторной батареей) 193 (с алкалиновой батареей ААА) |
410 |
1000 |
|
Диапазон температур окружающего воздуха при транспортировании и хранении, °C |
от минус 20 до плюс 50 | ||
|
Степень защиты оболочки |
IP 66 |
IP 67 |
IP 66 |
Знак утверждения типа
Знак утверждения типа средств измерений наносится на эксплуатационную документацию типографским способом.
Комплектность
В комплект поставки газоанализаторов входит: газоанализатор MX 4 или МХ6 или MX1200 - 1 шт.
защитный чехол или противоударный защитный чехол (для MX 1200) - 1 шт.
транспортный кейс (по заказу) -1 шт.
сетевой адаптер для зарядки аккумуляторной батареи 120 В, 230 В
и/или 12 В постоянного тока (по заказу) - 1 шт.
насос для отбора проб (по заказу) - 1 шт.
руководство по эксплуатации - 1 экз.
методика поверки МРБ МП.2082-2010 - 1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Industrial Scientific Corporation" (Франция, США).
МРБ МП.2082-2010 "Газоанализаторы переносные серии MX (МХ4, МХ6, MX 1200). Методика поверки"
Заключение
Газоанализаторы переносные серии MX соответствуют требованиям документации фирмы "Industrial Scientific Corporation" (Франция, США).
Межповерочный интервал - 6 месяцев (для газоанализаторов, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Газоанализаторы переносные серии MX 6 допущены к применению на опасных производственных объектах, подконтрольных Госпромнадзору МЧС Республики Беларусь (разрешение Департамента по надзору за безопасным ведением работ в промышленности Министерства по чрезвычайным ситуациям Республики Беларусь № 05-720-2009).
Научно-исследовательский испытательный центр БелГИМ.
г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY 112.02.1.0.0025.
Другие Газоанализаторы
