Блоки телеизмерения ТИ
| Номер в ГРСИ РФ: | РБ 03 16 4197 14 |
|---|---|
| Раздел: | Средства измерений радиотехнических величин [16] |
| Производитель / заявитель: | КТЦ ГО "БелЖД", г. Минск |
Блоки телеизмерения ТИ (далее - блоки ТИ), предназначены для измерения напряжения переменного и постоянного тока и передачи результатов измерений в виде кода по последовательному интерфейсу RS-422 на монитор ЭВМ
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 16 4197 14 |
| Наименование | Блоки телеизмерения ТИ |
| Год регистрации | 2014 |
| Номер сертификата | 9464 |
| Дата регистрации | 2014-11-27 |
| Срок действия | 2019-11-27 |
| Получатель сертификата | КТЦ ГО "БелЖД", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
КТЦ ГО "БелЖД"
Адрес: ул. Ленина, 17, г. Минск
Контакты: +37517-255-11-11
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 1977-2009. |
Поверители
Скачать
|
Описание типа РБ 03 16 4197 14 [2010-03-22]
rb-03-16-4197-14_2010-03-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 16 4197 14 [2015-04-16]
rb-03-16-4197-14_2015-04-16.pdf
|
Скачать |
Описание типа
Назначение
Блоки телеизмерения ТИ (далее - блоки ТИ), предназначены для измерения напряжения переменного и постоянного тока и передачи результатов измерений в виде кода по последовательному интерфейсу RS-422 на монитор ЭВМ
Блоки ТИ используются в системах автоматики и телемеханики на железнодорожном транспорте и других областях хозяйственной деятельности.
Описание
Сигнал напряжения (постоянного или переменного тока), поступающий на входные каналы блока, преобразуется в микроконтроллере, содержащем встроенное многоканальное АЦП, где также формируется необходимая компоновка пакетов передачи данных, которые передаются в ПЭВМ по интерфейсу RS422. Скорость передачи данных - 115200 Бод.
Блок ТИ содержит клеммную колодку, которая служит для подключения и не имеет активных элементов, чем достигается возможность оперативной замены вышедшего из строя устройства.
Каждый входной канал блока ТИ, а также цепь питания блока имеют гальваническую изоляцию.
Место нанесения знака поверки (клеймо-наклейка) приведено в Приложении А.

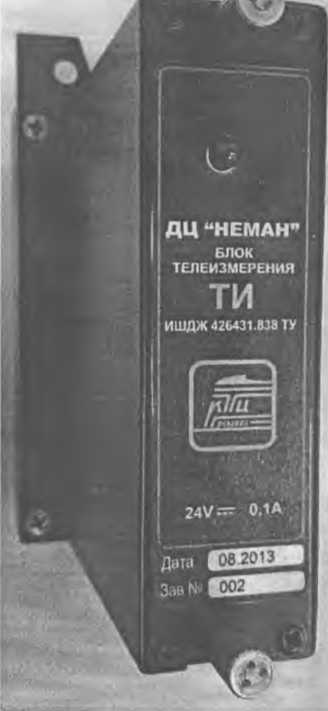

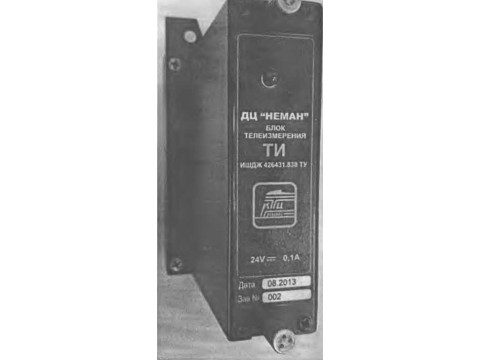

Внешний вид блока ТИ приведен на рисунке 1.
Рисунок 1 - Внешний вид блока ТИ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблице 1.
Таблица 1
|
Характеристика |
Значение |
|
1 |
2 |
|
Диапазон измерений напряжения постоянного тока, В |
от 0,050 до 0.600 |
|
Пределы допускаемой приведенной погрешности измерений напряжения постоянного тока, % |
±1,0 |
|
Диапазон измерений напряжения переменного тока синусоидальной формы частотой от 20 до 800 Гц, В |
от 0,050 до 0,420 |
|
Пределы допускаемой приведенной погрешности измерений напряжения переменного тока, %: - частотой от 20 до 200 Гц (включительно) - частотой свыше 200 до 800 Гц |
±1,5 ±2,5 |
Продолжение таблицы 1
|
1 |
2 |
|
Напряжение питания постоянного тока, В |
от 20 до 34 |
|
Степень защиты оболочек по ГОСТ 14254-96 |
IP20 |
|
Потребляемая мощность, Вт, не более |
5 |
|
Входное сопротивление аналогового канала, кОм |
5,3±0,5% |
|
Диапазон температуры окружающего воздуха при эксплуатации,°C |
от 1 до 40 |
|
Диапазон температуры окружающего воздуха при транспортировании,°C |
от минус 50 до плюс 50 |
|
Габаритные размеры, мм, не более |
156x133x50 |
|
Масса, кг, не более |
0,75 |
Знак утверждения типа
Знак утверждения типа наносится на паспорт блока ТИ типографским способом.
Комплектность
Комплект поставки блока ТИ указан в таблице 2.
Таблица 2
|
Обозначение |
Наименование |
Кол., шт. |
|
1 Блок телеизмерения ТИ |
ИШДЖ.426431.838 ТУ-2006 |
1 |
|
2 Руководство по эксплуатации |
ИШДЖ426431.838 - 00.00.00 РЭ |
* |
|
2 Паспорт |
ИШДЖ426431.838 - 00.00.00 ПС |
1 |
|
3 Методика поверки |
МРБ МП. 1977-2009 |
* |
|
4 Коробка |
ИШДЖ426431.838 -00.50.00 |
1 |
|
Примечание: * - поставляется в количестве, согласованном с Заказчиком. | ||
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ИШДЖ.426431.838 ТУ - 2006 «Блок телеизмерения ТИ. Технические условия».
МРБ МП. 1977-2009 «Блок телеизмерения ТИ. Методика поверки».
Заключение
Блоки телеизмерения ТИ соответствуют ИШДЖ.426431.838 ТУ - 2006.
Межповерочный интервал - не более 12 месяцев (для блоков ТИ, применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. +37517-334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
