Стенды совмещенные автономные для проверки тахографов и спидометров грузовых и легковых автомобилей серии 453(ХХ)
| Номер в ГРСИ РФ: | РБ 03 16 3669 10 |
|---|---|
| Раздел: | Средства измерений радиотехнических величин [16] |
| Категория: | Спидометры |
| Производитель / заявитель: | "ACTIA MULLER", Франция |
Стенды совмещенные спидометров грузовых и легкоЕ для определения абсолютной транспортного средства, отн< абсолютной погрешности из транспортного средства и к-ф калибровки электронных автотранспортных средств
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 16 3669 10 |
| Наименование | Стенды совмещенные автономные для проверки тахографов и спидометров грузовых и легковых автомобилей серии 453(ХХ) |
| Год регистрации | 2010 |
| Номер сертификата | 6614 |
| Дата регистрации | 2010-08-31 |
| Срок действия | 2013-02-26 |
| Получатель сертификата | фирма "ACTIA MULLER", Франция (FR) |
Производитель / Заявитель
фирма "ACTIA MULLER"
Адрес: 28110 LUCE 5 rue de la Taye
Контакты: 02 37 33 34 00 / 02 37 33 34 35
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 1783-2008 «Стенды для проверки тахографов 45320. Методика поверки»; МРБ МП. 2067-2010 «Стенды совмещенные автономные для проверки тахографов и спидометров грузовых и легковых автомобилей серии 453(ХХ). Методика поверки». |
Поверители
Скачать
|
Описание типа РБ 03 16 3669 10 [2008-04-08]
rb-03-16-3669-10_2008-04-08.pdf
|
Скачать | ||
|
Описание типа РБ 03 16 3669 10 [2010-01-01]
rb-03-16-3669-10_2010-01-01.pdf
|
Скачать |
Описание типа
Назначение
Стенды совмещенные спидометров грузовых и легкоЕ для определения абсолютной транспортного средства, отн< абсолютной погрешности из транспортного средства и к-ф калибровки электронных автотранспортных средств
Область применения -обслуживания транспортных С] поверку, калибровку спидометр
Описание
Конструктивно стенды сс две пары беговых роликов, сто тестирующего UTP-10.
Беговые ролики установи приводятся в движение ведущи его движение с заданной скорое
На шасси стенда устана] определения количества оборот
технической документации компании
ЮТЬ ПРИМЕНЕНИЯ
автономные для проверки тахографов и $ых автомобилей серии 453(ХХ) предназначены погрешности измерения скорости движения эсительной погрешности пройденного пути, 1мерения времени, определения W-фактора актора тахографа при проведении поверки и и цифровых тахографов, спидометров
автомобильные заводы, станции технического эедств, предприятия, осуществляющие ремонт, ов, тахографов.
стоят из шасси стенда, на котором установлены йки управления с персональной ЭВМ, прибора
юны в подшипниковых опорах шасси стенда и ми колесами транспортного средства, имитируя ТЬЮ.
вливаются два фотоэлектрических датчика для ов колеса транспортного средства.
Х- х-- --Х’ У
Лист 7 из 7
Шасси стенда снабжено пневматическим устройством выталкивания автомобилей для облегчения съезда автомобилей со стенда. Стенд дополнительно может комплектоваться шасси холостого хода, состоящего из двух блоков по четыре ролика в каждом, расположенных на одинаковом межосевом расстоянии друг от друга, для имитации движения транспортного средства, оборудованного двумя нерассоединяемыми ведущими мостами.
Стойка управления с установленным в ней персональным компьютером, принтером и программным обеспечением «БИЛАНМАТИК», получает электрический сигнал от фотоэлектрических датчиков о количестве оборотов колеса транспортного средства при определении W-фактора, передачи полученного сигнала на прибор тестирующий UTP-10, управляет пневматическим устройством выталкивания автомобилей, осуществляет функции поверки спидометров, одометров легковых и грузовых автомобилей.
Стендовый этап поверки тахографов проводится с использованием прибора тестирующего UTP-10. Определение W-фактора транспортного средства и k-фактора тахографа проводится на беговых роликах шасси стенда, имитирующих движение транспортного средства.
Прибор тестируюий UTP-10 снабжен встроенным программным обеспечением (версия не ниже 3.85) и обеспечивает определение погрешности измерения скорости, пройденного пути, времени при проведении поверки тахографов без подключения к стойке управления. Кроме того, прибор UTP-10 позволяет программировать тахографы на точное значение k-фактора после проведения измерений.
При определении W-фактора транспортного средства для электронных тахографов значение k-фактора тахографа и положения DIL-переключателей устанавливаются по калибровочным таблицам, хранящимся в энергонезависимой памяти прибора UTP-10, в зависимости от значения W-ф актор а.
Определение L-фактора (эффективной длины окружности колес транспортного средства) проводится измерением длины окружности одного оборота колеса транспортного средства на ровной площадке. Измеренное значение вводится в энергонезависимую память прибора. Определение реального значения L-фактора позволяет не вводить корректировочный коэффициент в память прибора UTP-10 и обеспечивает требуемую точность измерений при определении W-фактора транспортного средства.
Описание типа средства измерений
Программное обеспечение «БИЛАНМАТИК» осуществляет функции поверки спидометров, одометров, установленных на транспортные средства и выдачу результатов поверки в электронном варианте и бумажном носителе.
Программное обеспечение позволяет программировать точки определения погрешности, а также пределы допускаемой погрешности указателя скорости и одометра в каждой точке в соответствии с действующими ТИПА.
Внешний вид стендов совмещенных автономных для проверки тахографов и спидометров грузовых и легковых автомобилей серии 453(ХХ) приведен на рисунке 1. Место пломбировки от несанкционированного доступа, нанесения поверительного клейма-наклейки приведены в приложении А.

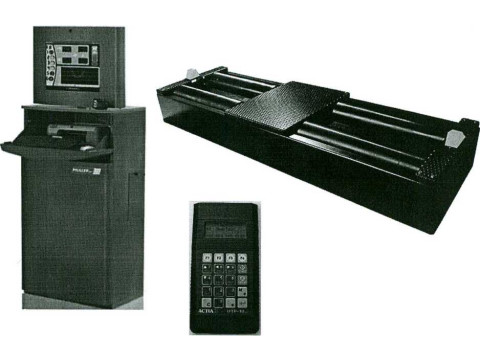

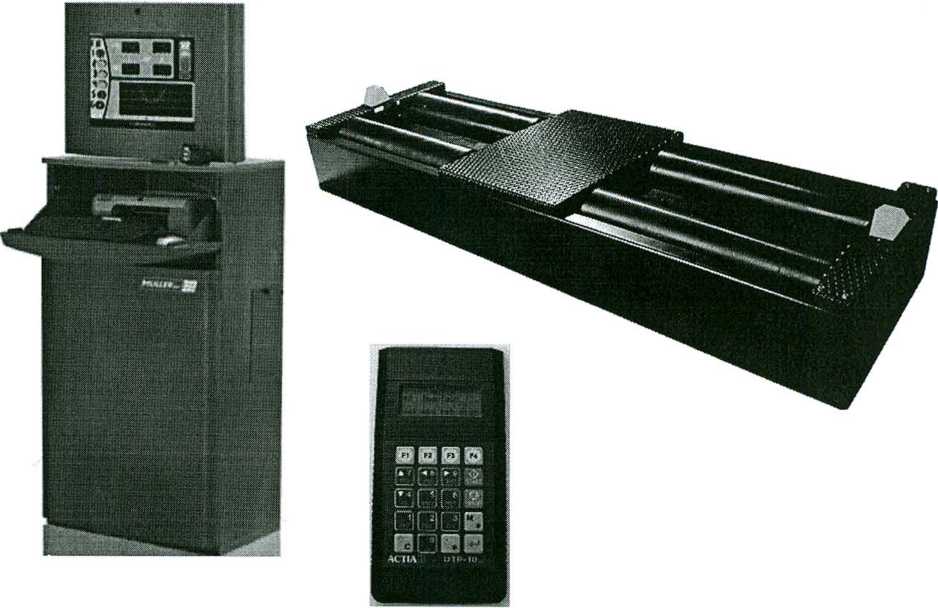

Рисунок 1. Внешний вид стендов совмещенных автономных для проверки тахографов и спидометров грузовых и легковых автомобилей серии 453(XX)
Описание типа средства измерений
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики стендов приведены в таблице 1.
Таблица 1
|
Наименование технических и метрологических характеристик |
Нормируемое значение (диапазон) |
|
Диапазон измерения скорости транспортного средства, км\ч |
20-160 |
|
Диапазон имитации скорости транспортного средства прибором UTP-10, км/ч |
20-250 |
|
Максимально допустимое значение скорости транспортного средства на роликах стенда, км/ч |
160 |
|
Пределы допускаемой относительной погрешности измерения скорости, % |
±0,2 |
|
Диапазон измерения пройденного пути, м |
100-99999 |
|
Пределы допускаемой относительной погрешности измерения пройденного пути, % |
±0,3 |
|
Пределы допускаемой абсолютной погрешности измерения времени, с/сут |
±0,5 |
|
Диапазон измерений коэффициента транспортного средства W-фактора, имп./км |
2400 - 24000 |
|
Пределы допускаемой погрешности измерений коэффициента транспортного средства W-фактора, имп./км |
±1 |
|
Диапазон измерений коэффициента тахографа k-фактора, имп./км |
2400 - 24000 |
|
Пределы допускаемой погрешности измерений коэффициента тахографа k-фактора, имп./км |
±1 |
|
Максимальная нагрузка на ось транспортного средства, Н, не более |
15000 |
|
Параметры электропитания |
Однофазная сеть переменного тока, номинальное напряжение 230 В, частота 50 Гц |
|
Габаритные размеры роликов стенда, мм, не более |
4 ролика 0230-250 |
|
Расстояние между центрами роликов, мм, не более |
3076 х 940 х 420 |
|
Габаритные размеры пульта управления стенда, мм, не более |
880 x530x 500 |
|
Габаритные размеры прибора тестирующего UTP-10, мм, не более |
203 x 100x40 |
|
Температура окружающего воздуха при эксплуатации |
от 0 до плюс 40 °C |
|
Температура окружающего воздуха при хранении и транспортировании |
от минус 20 °C до плюс 70 °C |
|
Интерфейс подключения |
RS-232 |
|
Степень защиты оболочки стенда по ГОСТ 14254 |
IP40 |
|
Гарантийный срок эксплуатации |
1 год |
|
лист 4 из 7 |
. ' '• 7 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность
1 Стенд совмещенный автономный для проверки тахографов и спидометров грузовых и легковых автомобилей серии 453(XX) 1 шт;
2 Прибор тестирующий UTP-10 1шт;
3 Руководство по эксплуатации 1 экз.;
4 Паспорт 1 экз.;
5 Методика поверки МРБ МП. 1783-2008 1 экз;
6 Методика поверки МРБ МП. 1 экз.
ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ
Техническая документация компании «АСТ1А MULLER» (Франция);
МРБ МП. 1783-2008 «Стенды для проверки тахографов 45320. Методика поверки».
МРБ МП. (Wb-f -2010 «Стенды совмещенные автономные для проверки тахографов и спидометров грузовых и легковых автомобилей серии 453 (XX). Методика поверки»
Заключение
Стенды совмещенные автономные для проверки тахографов и спидометров грузовых и легковых автомобилей серии 453(ХХ) соответствуют требования технической документации компании «АСТ1А MULLER» (Франция).
Межповерочный интервал не более 12 месяцев (для стендов, предназначенных для применения либо применяемых в сфере законодательной метрологии).
НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИСПЫТАТЕЛЬНЫЙ
ЦЕНТР БЕЛГИМ
г. Минск, Старовиленский тракт, 93.
Тел. 234-98-13
Аттестат аккредитации № BY 112.02.1.0.0025
РУП «Витебский центр стандартизации метрологии и сертификации»
Республика Беларусь
210015 г. Витебск, ул. Б. Хмельницкого, 20
тел.(0212) 23-51-31
Аттестат аккредитации № BY/ 112 02.6.0.0003 от 10.06.2008г.
