Спидометры электронные ПА8160

Назначение

Спидометры электронные ПА8160 (в дальнейшем - спидометр) предназначены для преобразования частоты вращения приводного вала датчика спидометра (или приводной шестерни) в показание скорости движения и количества оборотов приводного вала датчика спидометра в показание счетчика пройденного пути автотранспортного средства.

Спидометр устанавливается на автотранспортном средстве и питается от его бортовой сети.

Спидометр предназначен для работы в комплекте с датчиками импульсного типа 343.3843 ТУ 4228-001-00225331-95, ПД8089-1 ТУ РБ 300125187.207-2004, ПД8093 ТУ BY 300125187.211-2006 или аналогичными.

Описание

Спидометр конструктивно состоит из корпуса, крышки. В корпусе спидометра закреплен измерительный механизм. Подключение прибора обеспечивается штыревыми контактами на корпусе.

Показание скорости движения определяется по шкале спидометра и связано с частотой входного сигнала формулой:

_ F • 3600

К

где F - частота входного сигнала, Гц;

К - количество импульсов на 1км пройденного пути.

Модификации спидометра и контролируемые параметры приведены в таблице 1.

Таблица 1

Верхний предел диапазона показаний спидометра:

-160 км/ч (ПА8160-1, ПА8160-2, ПА8160-3, ПА8160-4, ПА8160-7, ПА8160-7-01);

-120 км/ч (ПА8160-5, ПА8160-6).

Спидометры ПА8160-5, ПА8160-6, ПА8160-7, ПА8160-7-01 имеют индикацию превышения установленного предела скорости движения автотранспортного средства.

Спидометр оснащен дисплеем с возможностью переключения пользователем отображения суточного, суммарного пробега, предела установленной скорости движения и учета суммарного времени работы двигателя.

Спидометр оснащен кнопкой предназначенной для сброса показаний счетчика суточного пробега, расположенной на лицевой панели.

Показание пройденного пути определяется по показанию итогового счетчика. Емкость итогового счетчика пройденного пути - 999999 км. Емкость дополнительного счетчика - 999,9 км.

Емкость итогового счетчика учета суммарного времени работы двигателя -999999 ч 59 мин (для ПА8160-7, ПА8160-7-01).

Шкала выполнена по форме круговой, угол поворота шкалы менее 220° (для ПА8160-1, ПА8160-2, ПА8160-3, ПА8160-4, ПА8160-7, ПА8160-7-01), 216° (для ПА8160-5, ПА8160-6). Конструкцией спидометра предусмотрена возможность опломбирования крепежных винтов, штекерных соединений, in

Шкала имеет подсветку.

(( ПоодарсЧ^й реестр] ||

—                                          I' I вв измерений 1

Описание типа средств измерений

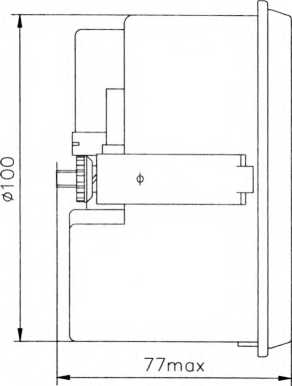

Общий вид и схема клеймения спидометров приведены на рисунках 1,2 и 3.

Рисунок 1

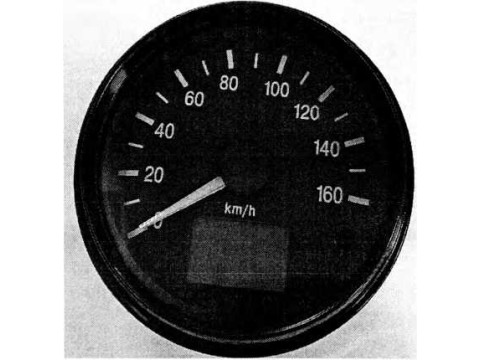

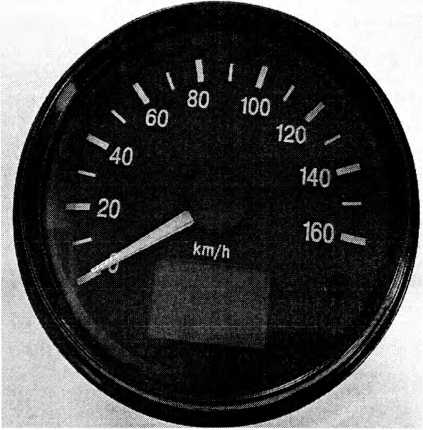

Общий вид спидометров ПА8160-1, ПА8160-2, ПА8160-3, ПА8160-4, ПА8160-7, ПА8160-7-01

Рисунок 2

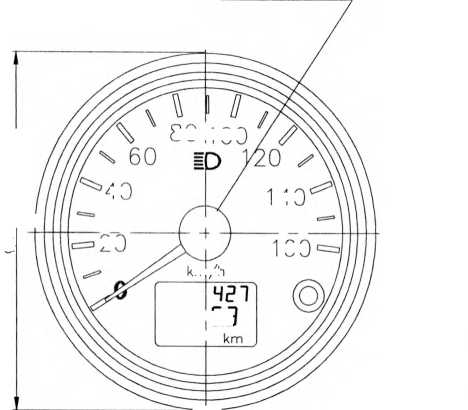

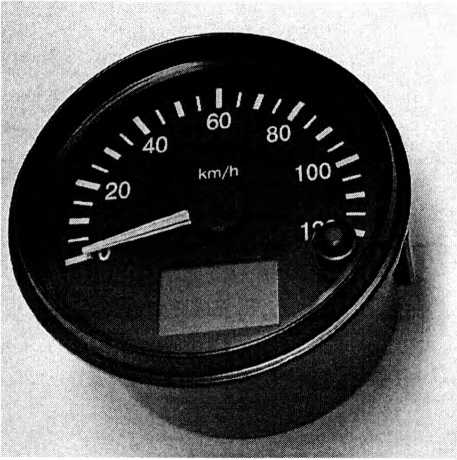

Общий вид спидометров ПА8160-5, ПА8160-6

Описание типа средств измерений

Клеимо-неклейка

А

0110

40

140

20

160

к гт /h

S3

80 И 00

А

Клеймо ОТК

Рисунок 3

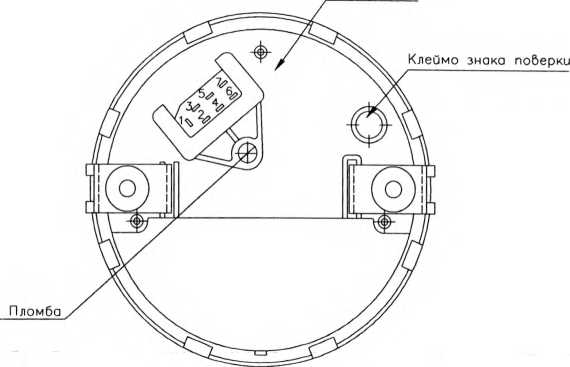

Схема клеймения спидометров ПА8160

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Пределы допускаемой основной абсолютной погрешности показаний указателя скорости спидометра, не должны превышать значений, указанных в таблице 2 (для ПА8160-1, ПА8160-2, ПА8160-3, ПА8160-4, ПА8160-7, ПА8160-7-01) и в таблице 3 (для ПА8160-5, ПА8160-6).

Таблица 2

Таблица 3

2 Предел допускаемой основной относительной погрешности итогового счетчика пройденного пути, дополнительного счетчика (счетчика суточного пробега) не должен превышать ±1 % от измеряемого значения.

3 Предел допускаемой основной относительной погрешности итогового счетчика учета суммарного времени работы двигателя не должен превышать ±1 % от измеряемого значения.

4 Вариация показаний спидометра не должна превышать абсолютное значение основной погрешности.

5 Амплитуда входного сигнала для спидометра:

- от 4 до 8 В (для ПА8160-1, ПА8160-2, ПА8160-3, ПА8160-4, ПА8160-7, ПА8160-7-01);

- от 6 до 12 В (для ПА8160-5, ПА8160-6).

6 Номинальное напряжение системы электрооборудования:

- 12 В постоянного тока для ПА8160-1, ПА8160-2, ПА8160-3, ПА8160-4;

- 24 В постоянного тока для ПА8160-5, ПА8160-6;

- 12 В постоянного или переменного тока для ПА8160-7, ПА8160-7-01.

7 Потребляемая мощность по цепи питания (без включения подсветки), не более 5 Вт.

8 Габаритные размеры не более 0 110x77 мм.

9 Масса спидометра не более 0,25 кг.

10 Климатическое исполнение - У2Т2.

11 Значение гамма-процентной наработки до отказа при у = 90 %.

800000 км пробега

Знак утверждения типа

Знак утверждения типа наносится на спидометрметодом штемпелевания (наклейки), на эксплуатационную документацию - типографским способом.

Комплектность

Комплект поставки указан в таблице 4.

Таблица 4

* для ПА8160-6, ПА8160-7, ПА8160-7-01.

ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ

ТУ BY 300125187.305-2012 «Спидометры электронные ПА8160. Технические условия».

ГОСТ 12936-82 «Спидометры автомобильные с электроприводом. Общие технические условия».

ГОСТ 3940-2004 «Электрооборудование автотракторное. Общие технические условия».

ГОСТ 25651-2015 «Приборы автомобилей контрольно-измерительные. Общие технические требования. Методы испытаний».

ТР ТС 018/2011 «О безопасности колесных транспортных средств».

МРБ МП. 2248-2012 «Спидометры электронные ПА8160. Методика поверки».

Заключение

Спидометры электронные ПА8160 соответствуют ГОСТ 12936-82, ГОСТ 3940-2004, ГОСТ 25651-2015, ТУ BY 300125187.305-2012.

Межповерочный интервал - не более 24 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 24 месяцев.

Республиканское унитарное предприятие «Витебский центр стандартизации, метрологии и сертификации» (РУП «Витебский ЦСМС»)

ул. Б. Хмельницкого, 20,210015, г. Витебск,

тел./факс: (0212)42-68-04.

Аттестат аккредитации № BY/112 02.6.0.003.
