Стенды для поверки спидометров, одометров, тахографов, таксометров ROLLMATT 50BY

Назначение

Стенды для поверки спидометров, одометров, тахографов, таксометров ROLMATT 50 BY предназначены для обслуживания и поверки спидометров, одометров, аналоговых и цифровых тахографов, таксометров, установленных на автотранспортных средствах.

Область применения - автотранспортные предприятия, автомобильные заводы, станции технического обслуживания автотранспортных средств, лаборагории, аккредитованные на право поверки спидометров, тахографов, таксометров, сервисные мастерские, осуществляющие установку, обслуживание и настройку параметров спидометров, тахографов, таксометров.

Стенды в комплекте с прибором для поверки тахографов UTP-10 BY позволяют обслуживать, поверять и настраивать аналоговые и цифровые тахографы.

Стенды в комплекте с прибором для поверки тахографов UTP-10 BY позволяют проводить поверку спидометров, одометров таксометров, установленных на автотранспортные средства, за исключением следующих случаев:

• механический или электромеханический привод спидометра либо (сигнал с датчика скорости) автотранспортного средства не связан с ведущими колесами автотранспортного средства.

• автотранспортное средство имеет несколько ведущих осей, которые не могут быть разделены.

• трансмиссия автотранспортного средства оборудована системой ASR (антипробуксовочная система), которая не может быть отключена.

Описание

Конструктивно стенды состоят из несущей рамы, на которой установлены две пары вращающихся роликов, стойки управления, прибора для поверки тахографов UTP-10BY.

Вращающиеся ролики установлены в подшипниковых опорах несущей рамы стенда и приводятся в движение ведущими колесами транспортного средства, имитируя его движение с заданной скоростью.

На несущей раме стенда установлены два фотоэлектрических датчика для определения количества оборотов колеса транспортного средства, и боковые ролики для обеспечения безопасности.

Несущая рама стенда снабжена электромеханическим устройством блокировки роликов для въезда и съезда автомобилей со стенда. Для въезда и съезда автомобилей со стенда также используются рампы, смонтированные на шасси стенда.

Стойка управления получает электрический сигнал от фотоэлектрических датчиков о количестве оборотов колес транспортного средства, передает полученный сигнала на прибор для поверки тахографов UTP-10 BY при помощи беспроводного интерфейса «Rolmatt 50W LINK Interface» (также возможна передача информации по проводной связи), управляет электромеханическим устройством блокировки роликов.

Прибор для поверки тахографов UTP-10 BY представляет собой электронный блок, оснащенный графическим жидкокристаллическим дисплеем и клавиатурой из 20 клавиш для управления работой прибора и выполнения функций контроля, настройки, поверки тахографов.

Прибор имеет комплект кабелей для подключения и работы с различными типами аналоговых и цифровых тахографов.

Прибор для поверки тахографов UTP-10 BY позволяет осуществлять операции определения метрологических характеристик тахографов различных типов, определение константы тахографа «к», измерения количества импульсов датчика угловой скорости, имитации скорости движения, пройденного пути транспортного средства, считывания данных из энергонезависимой памяти, программирования параметров тахографов.

Прибор имеет встроенное программное обеспечение (версия не ниже 5.21).

Прибор имеет порт интерфейса RS-232, для подключения его к ПЭВМ, принтеру, аналоговым тахографам, и считывания данных из энергонезависимой памяти тахографов. Интерфейс k-line позволяет считывать и программировать параметры цифровых тахографов.

Программное обеспечение «ТАСНОМАТТ RED» (версия не ниже 2.0.4) позволяет считывать данные с прибора для поверки тахографов UTP-10 BY, вносить данные транспортного средства, формировать, хранить и распечатывать протоколы поверки.

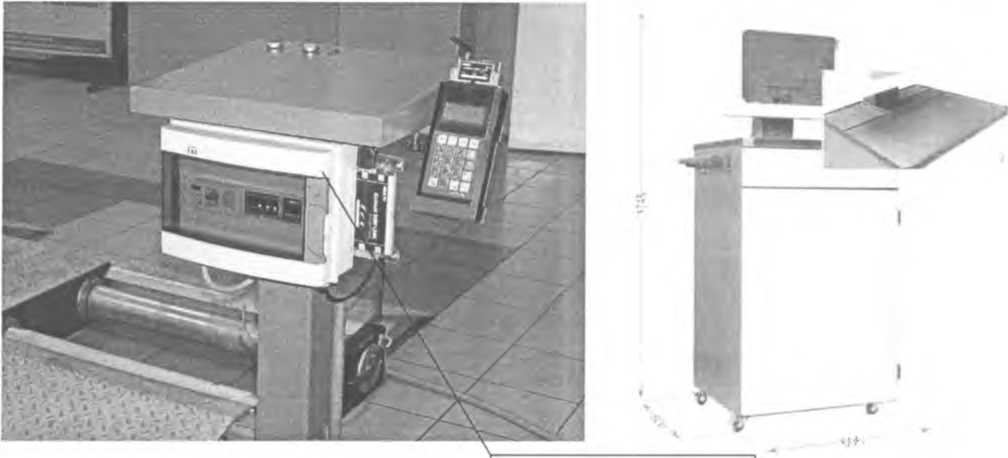

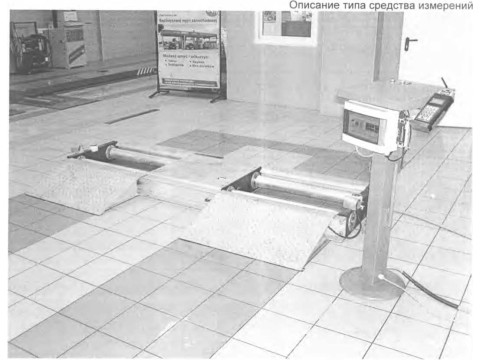

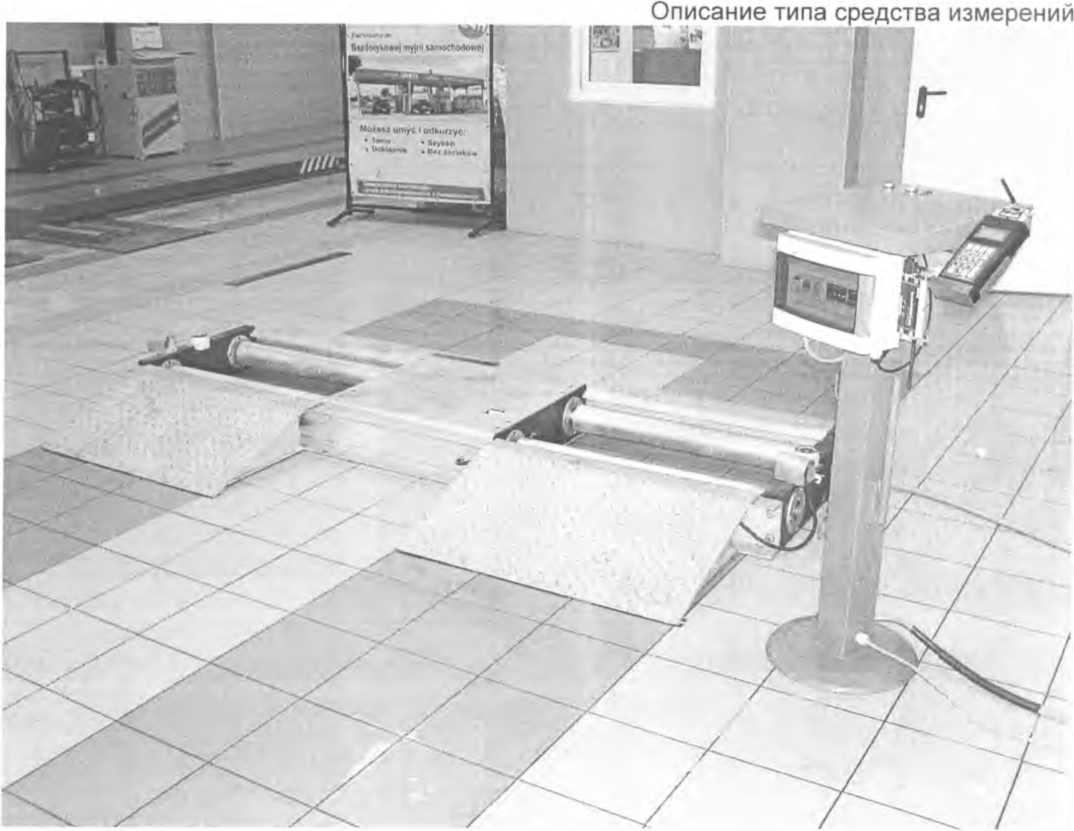

Внешний вид стендов для поверки спидометров, одометров, тахографов, таксометров ROLMATT 50 BY, место нанесения знака поверки в виде клейма-наклейки приведены на рисунке 1. »■/ / \

Место нанесения знака поверки в виде клейма-наклейки

Рисунок 1. Внешний вид стендов для поверки спидометров, одометров.

тахографов, таксометров ROLMATT 50 BY, место нанесения знака поверки в виде f-/ ZTr \Л

клейма-наклейки.

Описание типа средства измерений

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики стендов

Основные технические характеристики стойки управления:

Рабочие условия эксплуатации контроллера:                   от 0 до 55 °C

Параметры питания контроллера :

- напряжение питания                                      230 В

-частота                                                   50 Гц

Степень защиты оболочки контроллера                       IP 55

Стойка управления может выпускаться в двух вариантах: открытый вариант - с органами управления и контроллером, расположенными на стойке.

- в виде закрытого металлического шкафа, с расположенными внутри органами управления, контроллером, и возможностью установки персональной ЭВМ, принтера и хранения принадлежностей.

ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ

Техническая документация фирмы «МАТТ automotive R.P. Traczynscy Sp.J.» (Польша);

МРБ         2013 «Стенды для поверки спидометров, одометров, тахографов,

таксометров ROLMATT 50 BY. Методика поверки»;

Заключение

Стенды для поверки спидометров, одометров, тахографов, таксометров ROLMATT 50 BY соответствуют требованиям технической документации фирмы «МАТТ automotive R.P. Traczynscy Sp.J.» (Польша).

Межповерочный интервал не более 12 месяцев (для приборов, предназначенных для применения либо применяемых в сфере законодательной метрологии).
