Спидометры электронные ПА8046

Назначение

Спидометры электронные ПА8046 (в дальнейшем -- прибор) предназначены для преобразования частоты вращения приводного вала датчика спидометра в показание скорости движения и количества оборотов приводного вала датчика спидометра в показание счетчика пройденного пути автомобиля.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Прибор устанавливается на автомобиле и питается от его бортовой сети.

Приборы ПА8046, ПА8046-1, ПА8046-2, предназначены для работы в комплекте с датчиками индукционного типа МЭ307, МЭ307А по действующей документации или аналогичными, преобразующими частоту вращения своего приводного вала в частоту синусоидального электрического сигнала, являющегося входным сигналом приборов.

Приборы ПА8046-1П, ПА8046-4, ПА8046-5 предназначены для работы в комплекте с датчиком импульсов типа ПД8089, ПД8089-1 по действующей документации или аналогичным, преобразующего частоту вращения своего приводного вала в частоту импульсного электрического сигнала, являющегося входным сигналом прибора.

Приборы ПА8046-3, ПА8046-ЗП, ПА8046-4П, ПА8046-6 предназначены для работы в комплекте с датчиками, как индукционного (МЭ307, МЭ307А) так и импульсного (ПД8089-1, ПД8093) типов по действующей документации или аналогичными, преобразующих частоту вращения своего приводного вала (или индукторной шестерни) в частоту синусоидального или импульсного электрического сигнала, являющегося входным сигналом прибора.

Передаточное отношение механизма прибора от приводного валика 624:1.

Для применения в разных модификациях автомобилей, в приборах ПА8046-1П, ПА8046-3, ПА8046-ЗП, ПА8046-4, ПА8046-4П, ПА8046-5 имеется возможность предварительной установки потребителем программируемого коэффициента в диапазоне от 1248 до 25000, для ПА8046-6 от 1024 до 99000.

Описание

Прибор конструктивно состоит из корпуса и крышки. В корпусе прибора закреплен измерительный механизм. Подключение прибора обеспечивается штыревыми контактами и контактом на корпусе. Показание скорости движения определяется по шкале прибора.

Прибор изготавливается в металлическом или пластмассовом корпусе и имеет десять модификаций в зависимости от конструкции итогового счетчика пройденного пути и типа используемого датчика:

ПА8046 - с электромеханическим итоговым счетчиком пройденного пути емкостью 999999 км;

ПА8046-1 - со светодиодным итоговым счетчиком пройденного пути емкостью 999999 км;

ПА8046-2 - с электромеханическим итоговым счетчиком пройденного пути емкостью 99999,9 км.

ПА8046-1П, ПА8046-3, ПА8046-ЗП, ПА8046-4, ПА8046-4П, ПА8046-5, ПА8046-6 - со светодиодным итоговым счетчиком пройденного пути емкостью 999999 км, и с возможностью программной установки коэффициента передаточного отношения механизма прибора от приводного валика;

Шкала имеет освещение.

Шкала выполнена по форме круговой, угол круговой шкалы 220 °.

Конструкцией прибора предусмотрена возможность опломбирования крепежных винтов, штекерных соединений.

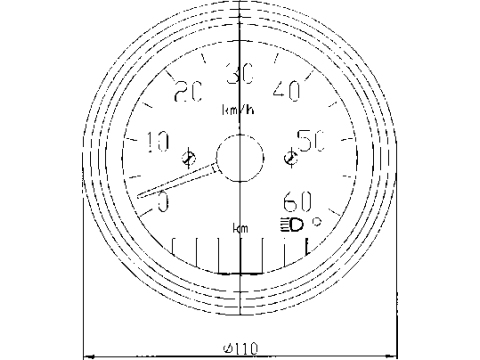

Общий вид прибора, пломбировка, указание места для нанесения оттисков клейм, фотографии указаны в приложениях А, Б, В, Г, Д.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Верхний предел диапазона показаний 120 км/ч (для ПА8046, ПА8046-1, ПА8046-1П, ПА8046-2, ПА8046-3, ПА8046-ЗП, ПА8046-4, ПА8046-4П, ПА8046-5); 60 км/ч (для ПА8046-6).

2 Пределы допускаемой основной абсолютной погрешности показаний указателя скорости прибора не должны превышать значений, указанных в таблице 1.

Таблица 1

3 Относительная погрешность итогового счетчика пройденного пути + 1 % от измеряемого значения.

4 Вариация показаний прибора не превышает абсолютное значение основной погрешности.

5 Потребляемая мощность по цепи питания не более 8 Вт.

6 Номинальное напряжение системы электрооборудования - 24 В постоянного тока.

7 Габаритные размеры не более:

- ПА8046, ПА8046-1, ПА8046-1П, ПА8046-2 - 0150x117 мм;

- ПА8046-3, ПА8046-4 - 0110x110 мм.

- ПА8046-5, ПА8046-ЗП, ПА8046-4П, ПА8046-6 - 0110x90 мм

8 Масса прибора должна быть не более 1,3 кг - для ПА8046, ПА8046-1, ПА8046-2 (в металлическом корпусе); 0,8 кг-для ПА8046-1П, ПА8046-3, ПА8046-4 (в металлическом корпусе); 0,5 кг - для ПА8046-1П, ПА8046-ЗП, ПА8046-4П, ПА8046-5, ПА8046-6 (в пластмассовом корпусе).

9 Климатическое исполнение У2Т2.

10 Значение гамма - процентной наработки до отказа 800000 км пробега при у = 90 %.

Знак утверждения типа

Знак утверждения типа наносят на прибор методом штемпелевания (наклейки) и эксплуатационный документ типографским способом.

Комплектность

Примечание — Допускается изменять комплектность поставки по требованию потребителя.

ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ

ТУ РБ 05796073.114-99 "Спидометры электронные ПА8046".

ГОСТ 3940-2004 "Электрооборудование автотракторное. Общие технические условия".

ГОСТ 25651-83 "Приборы автомобилей контрольно-измерительные. Общие технические требования. Методы испытаний".

ГОСТ 12936-82 "Спидометры автомобильные с электроприводом. Общие технические условия".

Методика поверки МП.ВТ.013-99. "Спидометры электронные ПА8046", согласована РУП "Витебский ЦСМС".

Заключение

Спидометры электронные ПА8046 соответствуют ТУ РБ 05796073.114-99, ГОСТ 3940-2004, ГОСТ 12936-82, ГОСТ 25651-83.

Межповерочный интервал - 24 месяца.

Республиканское унитарное предприятие «Витебский центр стандартизации, метрологии и сертификации» (РУП «Витебский ЦСМС»).

Аттестат аккредитации № BY/112.02.6.0.0003 от 10.06.2008 г.

ул. Б.Хмельницкого, 20, 210015, г. Витебск. Тел/факс (0212)426804.
