Комплексы измерения телевизионных трактов переносные ПКИТТ (далее -ПКИТТ) предназначены для измерения и непрерывного контроля основных параметров каналов изображения и звука телевизионного тракта.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 16 2990 06 |
| Наименование | Комплексы измерения телевизионных трактов переносные ПКИТТ |
| Год регистрации | 2006 |
| Номер сертификата | 4052 |
| Дата регистрации | 2006-07-27 |
| Срок действия | - |
| Получатель сертификата | УП "АГАТ-СИСТЕМ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
УП "АГАТ-СИСТЕМ"
Адрес: г. Минск, пр-т. Ф. Скорины, 51, к. 1
Контакты: (017)267-54-34 // (017)285-93-33
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1607-2006. |
Поверители
Скачать
|
Описание типа РБ 03 16 2990 06 [2006-01-01]
rb-03-16-2990-06_2006-01-01.pdf
|
Скачать |
Описание типа
Назначение
Комплексы измерения телевизионных трактов переносные ПКИТТ (далее -ПКИТТ) предназначены для измерения и непрерывного контроля основных параметров каналов изображения и звука телевизионного тракта.
ПКИТТ могут применяться при создании информационно-измерительных систем аппаратно-студийных комплексов радио и телецентров, радиорелейных линий связи, систем кабельного телевидения.
Описание
Принцип действия ПКИТТ основан на приёме, аналого-цифровом преобразовании телерадиосигнала, записи цифровых данных в память промышленного компьютера (ПК), обработке и представлении результата на экране ПК для контроля параметров и визуального наблюдения телерадиосигнала.
В состав комплекса входят:
- переносная рабочая станция типа ACMEII-800;
- модуль электронный анализатора видеосигнала (ПКИТТ-АВ);
- модуль электронный анализатора аудиосигнала (ПКИТТ-АЗВ);
- модуль электронный генератора видеосигнала (ПКИТТ-ГВ);
- модуль электронный генератора аудиосигнала (ПКИТТ-ГЗВ);
- программное обеспечение ПКИТТ.
Электронный модуль анализатора видеосигнала предназначен для измерения, аналого-цифрового преобразования сигнала и передачи цифровых данных в ПК. Программное обеспечение позволяет проводить как выборочное так и комплексное измерение параметров видеосигнала телевизионного тракта (ГОСТ 18471, ГОСТ 19463).
Электронный модуль анализатора аудиосигнала предназначен для измерения, аналого-цифрового преобразования сигнала и передачи цифровых данных в ПК. Программное обеспечение позволяет распознавать серии измерительных--сищалов и выполнять автоматическое комплексное измерение параметров аудиосигнала телевизионного тракта (ГОСТ 11515). [ \
Электронный модуль генератора видеосигнала предназначен для формирования и выдачи в канал изображения телевизионного тракта периодических измерительных сигналов в составе испытательных строк в формате полного телевизионного кадра. Программное обеспечение позволяет формировать серии измерительных сигналов для комплексной оценки канала изображения телевизионного тракта (ГОСТ 18471).
Электронный модуль генератора аудиосигнала предназначен для формирования и выдачи в канал звука телевизионного тракта периодических измерительных сигналов. Программное обеспечение позволяет формировать серии измерительных сигналов для комплексной оценки канала звука телевизионного тракта.
Конструктивно модули выполнены в виде плат расширения персонального компьютера типа IBM PC и устанавливаются в любые свободные 32-разрядные слоты шины PCI.
Схема пломбировки ПКИТТ от несанкционированного доступа приведена в Приложении А.

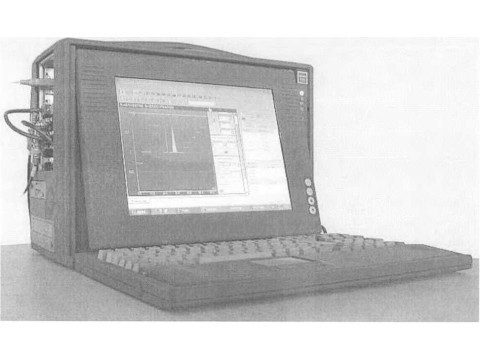

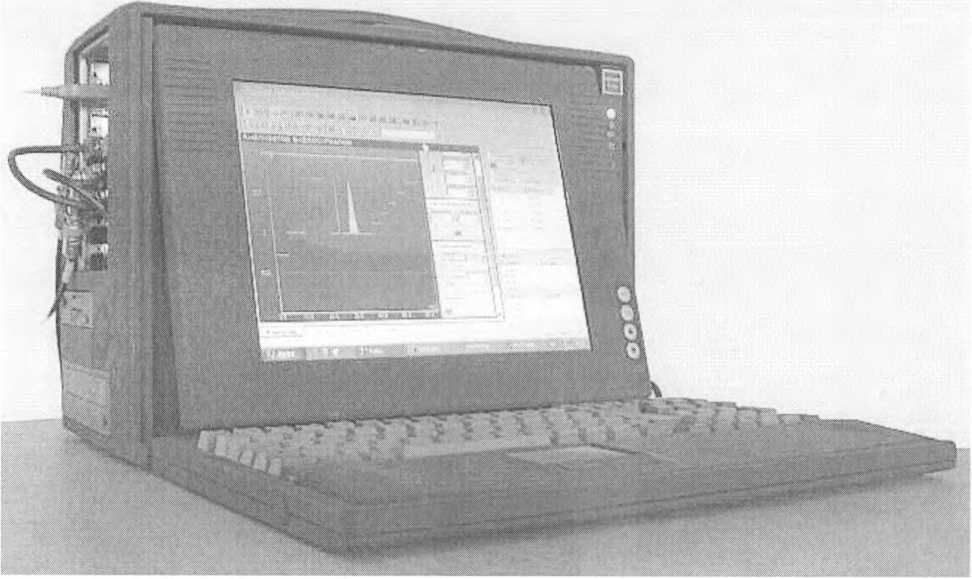

Рисунок 1 - Комплекс измерения телевизионных трактов переносной
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
|
Наименование и обозначение параметра |
Единицы измерения |
Диапазон измерений |
Пределы приведенной погрешности, % |
|
ПКИТТ-АВ |
(анализатор видеосигнала) | ||
|
Напряжение постоянного тока (V) |
В |
От 0,95 До + 0,95 от - 1,9 до + 1,9 |
±0,06 |
|
ПКИТТ-АЗВ (анализатор аудиосигнала) | |||
|
Напряжение постоянного тока (Н) |
В |
от - 2 до + 2 от - 6 до + 6 от - 30 до ± 30 от - 60 до + 60 |
±0,02 |
|
ПКИ ТТ-ГВ (генератор видеосигнала) | |||
|
Напряжение постоянного тока (V) |
В |
от -1 до + 1 |
±0,1 |
|
ПКИТТ-ГЗВ (генератор аудиосигнала) | |||
|
Напряжение постоянного тока (U ) |
в |
От- 10 до + 10 |
±0,02 |
Таблица 2
|
Наименование и обозначение параметра |
Единицы измерения |
Диапазон измерений |
Пределы основной относительной погрешности,% |
|
1 |
2 |
3 |
4 |
|
ПКИТТ-АВ | |||
|
Среднеквадратическое значение напряжения переменного тока на частоте 1,0 МГц (U) |
В |
От 0,001 до 1,4 |
± (0,6 ± 0,02/U) |
|
Неравномерность АЧХ |
кГц |
от 20 до 10000 |
±0,4 |
|
Частота (F) |
кГц |
от 20 до 500 |
±0,2 |
|
от 500 до 10000 |
±(0,001 ± 0,3/F) | ||
|
ПКИТТ-АЗВ | |||
|
Среднеквадратическое значение напряжения переменного тока на частоте 1,0 кГц (U) |
В |
от 0,02-10'3 до 40 |
± (0,2 ± 0,0003/U) |
|
Неравномерность АЧХ |
Гц |
от 20 до 20000 |
±0,2 |
|
От 20000 до 100000 |
±2,0 | ||
|
Частота (F) |
Гц |
от 20 до 100000 | |
[ I.
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
|
ЛКИТТ-ГВ | |||
|
Среднеквадратическое значение напряжения (U) переменного тока на частоте 100 кГц |
В |
от 0,05 до 0,7 |
± (0,6 ± 0.02Л’) |
|
Неравномерность АЧХ |
кГц |
от 20 до 10000 |
±0,6 |
|
Частота(F) |
кГц |
от 20 до 10000 |
±(0,001 + 0,02/F) |
|
Г |
1КИТТ-ГЗВ | ||
|
Среднеквадратическое значение напряжения (U) переменного тока в диапазоне частот от 0,02 до 70 кГц |
в |
От 0,2-10'3 до 7,0 |
±(0,2 ± 0,01 Д’) |
|
Неравномерность АЧХ |
Гц |
от 20 до 20000 |
±0,2 |
|
от 20000 до 70000 |
±2,0 | ||
|
Частота (F) |
Гц |
от 20 до 70000 |
± (0,005 ± 5/F) |
Таблица 3
|
Наименование и обозначение параметра |
Единицы измерения |
Диапазон измерений |
Пределы абсолютной погрешности |
|
Г |
КИТТ-АЗВ | ||
|
Коэффициент гармоник Кг |
% |
от 20 до 60 |
± (0,05 Кг ± 0,02)% |
|
Коэффициент гармоник Кг |
% |
от 60 до 20000 |
±(0,03 Кг±0,01)% |
|
Разность фаз А(ра (от минус 180 до плюс 180)° |
град |
от 20 до 20000 |
±0,1° |
|
Г |
1КИТТ-ГЗВ | ||
|
Коэффициент гармоник Кг (0,05-10)% |
% |
от 20 до 20000 |
± 0,02% |
|
Коэффициент гармоник Кг (10 - 50)% |
% |
от 20 до 20000 |
± 0,2% |
|
Коэффициент нелинейных искажений кн |
% |
от 20 до 20000 |
± 0,2 % |
|
Разность фаз по двум каналам Афг (от минус 180 до плюс 180)° |
град |
от 20 до 20000 |
±0,1° |
Питание ПКИТТ осуществляется от сети переменного тока напряжением от 190 до 253 В, частотой 50 ± 1 Гц.
Мощность, потребляемая ПКИТТ, не более 400 В А.
Время установления рабочего режима не более 5 минут.
Масса ПКИТТ, не более 9 кг.
Средняя наработка до отказа, не менее 2500 часов.
Номинальные значения входных сопротивлений модулей анализаторов:
ПКИТТ-АВ - 75 Ом,
ПКИТТ-АЗВ - 600 Ом,
выходных сопротивлений модулей генераторов:
ПКИТТ-ГВ - 75 Ом;
ПКИТТ-ГЗВ - 600 Ом.
Рабочие условия эксплуатации:
- температура окружающей среды от 10 до 35 °C;
- относительная влажность воздуха до 80 % при температуре 25 °C;
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится на руководство по эксплуатации типографским способом и в виде наклейки, выполненной на пленке методом цветной лазерной печати, на корпус ПКИТТ.
Комплектность
Комплект поставки комплекса измерения телевизионных трактов переносного ПКИТТ соответствует таблице 4.
Таблица 4.
|
Наименование |
Обозначение |
Кол- во |
Примечание |
|
Переносная рабочая станция типа АСМЕП-800 |
1 | ||
|
Модуль ПКИТТ-АВ |
КЛСИ.468166.002 |
1 | |
|
Модуль ПКИТТ-ГВ |
КЛСИ.468173.003 |
1 | |
|
Модуль ПКИТТ-АЗВ |
КЛСИ.468166.003 |
1 | |
|
Модуль ПКИТТ-ГЗВ |
КЛСИ.468173.004 |
1 | |
|
Программное обеспечение ПКИТТ |
КЛСИ.30148-01 |
1 | |
|
ПКИТТ. Методика поверки |
МРБ МП. 1607-2006 |
1 | |
|
ПКИТТ. Руководство по эксплуатации |
КЛСИ.421451.002 РЭ |
1 | |
|
ПКИТТ. Паспорт |
КЛСИ.421451.002 ПС |
1 | |
|
Комплект запасных частей |
КЛСИ.421941.006 |
1 |
На 10 штук ПКИТТ |
|
Упаковка |
КЛСИ.421945.004 |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100230470.025-2006 «Комплекс измерения телевизионных трактов переносной. Технические условия».
МРБ МП. 1607-2006 «Комплекс измерения телевизионных трактов переносной. Методика поверки».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические требования».
ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования».
ГОСТ 7845-92 «Система вещательного телевидения. Основные параметры. Методы измерений».
ГОСТ 11515-91 «Каналы и тракты звукового вещания. Основные параметры качества. Методы измерений».
ГОСТ 18471-83 «Тракт передачи изображения вещательного телевидения. Звенья тракта и измерительные сигналы».
ГОСТ 19463-89 «Магистральные каналы изображения радиорелейных и спутниковых систем передачи. Основные параметры и методы измерения».
Заключение
Комплексы измерения телевизионных трактов переносные ПКИТТ соответствуют требованиям ТУ BY 100230470.025-2006, ГОСТ 22261-94, ГОСТ 12.2.091-2002, ГОСТ 7845-92, ГОСТ 11515-91, ГОСТ 18471-83, ГОСТ 19463-89.
Приложение А
(обязательное)

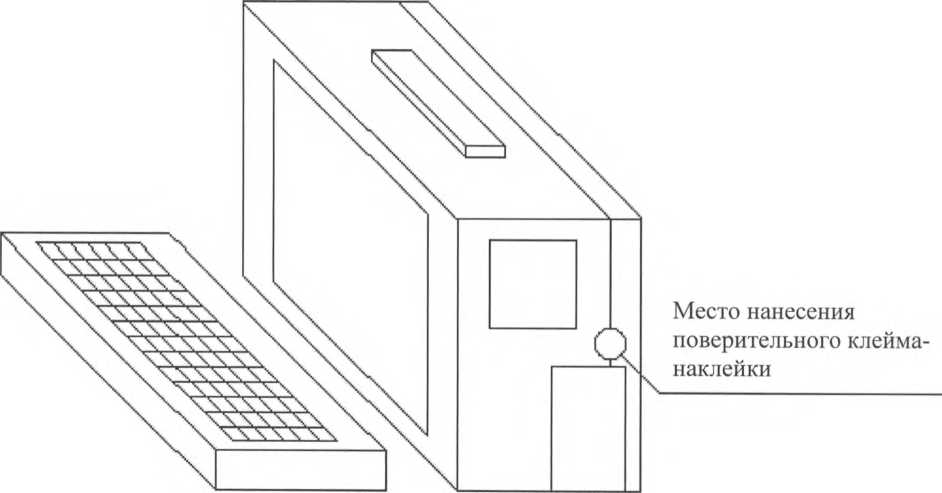

Схема пломбировки ПКИТТ от несанкционированного доступа
