Весы электронные ВЭ
| Номер в ГРСИ РФ: | РБ 03 02 2992 06 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | ОМ РУП "Зенит", г. Вилейка |
|
Описание типа РБ 03 02 2992 06 [2006-01-01]
rb-03-02-2992-06_2006-01-01.pdf
|
Скачать |
Весы электронные ВЭ (далее - весы) предназначены для взвешивания различных грузов на промышленных и торговых предприятиях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 2992 06 |
| Наименование | Весы электронные ВЭ |
| Год регистрации | 2006 |
| Номер сертификата | 4054 |
| Дата регистрации | 2006-07-27 |
| Срок действия | - |
| Получатель сертификата | ОМ РУП "Зенит", г. Вилейка, Республика Беларусь (BY) |
Производитель / Заявитель
ОМ РУП "Зенит"
Адрес: 222410, г. Вилейка, Минская обл., ул. Чапаева, 26
Контакты: (01771)5-41-51, 39-9-73 // (01771)5-47-80, 39-9-68
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.453-82. |
Поверители
Скачать
|
Описание типа РБ 03 02 2992 06 [2006-01-01]
rb-03-02-2992-06_2006-01-01.pdf
|
Скачать |
Описание типа
Назначение
Весы электронные ВЭ (далее - весы) предназначены для взвешивания различных грузов на промышленных и торговых предприятиях.
Описание
Весы изготавливаются в двух модификациях:
- ВЭ-15 - весы с наибольшим пределом взвешивания 15 кг;
- ВЭ-30 - весы с наибольшим пределом взвешивания 30 кг.
Каждая модификация может изготавливаться с выносным блоком индикации, в таком случае в наименование весов добавляется индекс «П».
Конструктивно весы состоят из грузоприемной платформы, тензометрического датчика параллелограммного типа LPS-20kg (весы ВЭ-15) или LPS-35kg (весы ВЭ-30) производства компании “Celtron Technologies Inc.” (США) и электронной части.
Принцип действия весов основан на преобразовании механического воздействия силы тяжести взвешиваемого груза на тензометрический датчик в электрический сигнал, пропорциональный измеряемой массе, в электрической схеме происходит усиление и оцифровка сигнала, вырабатываемого датчиком. Далее цифровой сигнал обрабатывается и выдается информация о массе на цифровые индикаторы.
Основные функциональные возможности весов:
- запоминание текущего значения веса как массы тары;
- обнуление показаний массы;
- суммирование значений взвешиваний;
- работа в счетном режиме;
- работа в режиме процентного взвешивания;
- работа в режиме сравнения.
Общий вид весов электронных ВЭ приведен на рисунке 1.
Схема пломбировки весов от несанкционированного доступа с указанием мест нанесения Государственного поверительного клейма-наклейки и оттиска Государственного поверительного клейма приведена в Приложении 1.

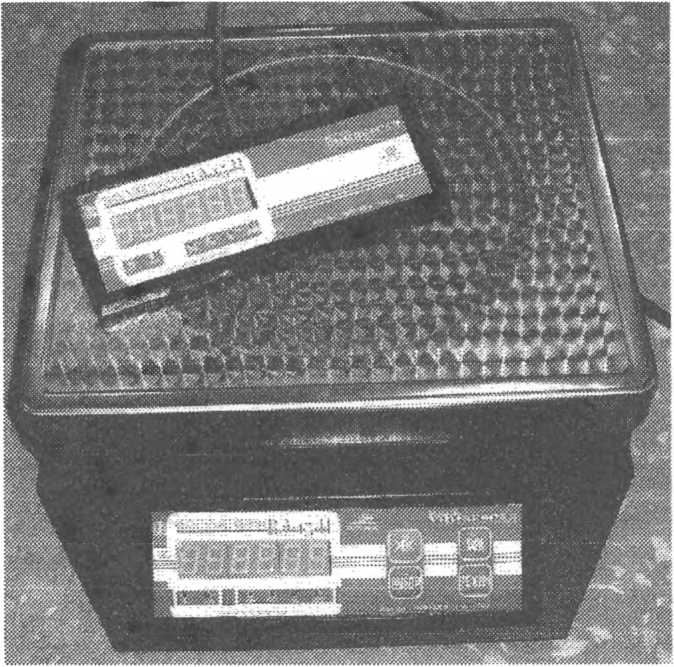

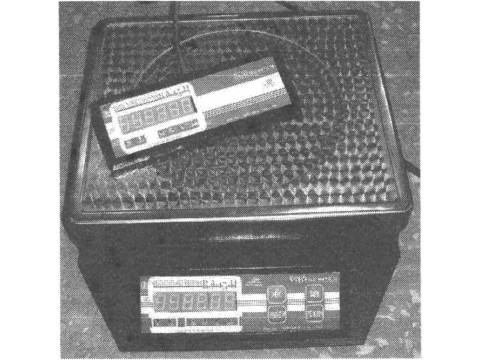

Рисунок 1 - Общий вид весов ВЭ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
|
Наименование параметра |
ВЭ -15 |
ВЭ -30 | ||
|
Класс точности по ГОСТ 29329-92 |
Средний QL1D | |||
|
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 -75 |
I | |||
|
Пределы взвешивания, кг - наибольший (НПВ) - наименьший (НмПВ) |
15,000 0,020 |
30,000 0,040 | ||
|
Дискретность отсчета (dd) и цена поверочного деления, г: от 0,02 кг до 3,00 кг вкл. св. 3,00 кг до 6,00 кг вкл. св. 6,00 кг до 15,00 кг вкл. от 0,04 кг до 6,00 кг вкл. св. 6,00 кг до 15,00 кг вкл. св. 15,00 кг до 30,00 кг вкл. |
1 2 5 |
2 5 1С | ||
|
Пределы допускаемой погрешности при первичной поверке •i при эксплуатации, г, в интервалах взвешивания, кг от 0,02 до 0,50 вкл. св. 0,50 до 2,00 вкл. св. 2,00 до 3,00 вкл. св. 3,00 до 4,00 вкл. св. 4,00 до 6,00 вкл. св. 6,00 до 8,00 вкл. св. 8,00 до 15,00 вкл. от 0,04 до 1,00 вкл. св. 1,00 до 4,00 вкл св. 4,00 до 6,00 вкл. св. 6,00 до 10,00 вкл. св. 10,00 до 15,00 вкл. св. 15,00 до 20,00 вкл. св. 20,00 до 30,00 вкл. |
Перв. пов-ка |
При экспл. |
Перв. пов-ка |
При экспл. |
|
± 1,0 ±1,0 ±2,0 ±2,0 ±4,0 ±5,0 ± 10,0 |
± 1,0 ±2,0 ±3,0 ±4,0 ±6,0 ± 10,0 ± 15,0 |
±2,0 ±2,0 ±4,0 ±5,0 ± 10,0 ± 10,0 ±20,0 |
±2,0 ±4,0 ±6,0 ± 10,0 ± 15,0 ±20,0 ±30,0 | |
|
Диапазон выборки массы тары, кг |
от НмПВ до НПВ | |||
|
Непостоянство показаний ненагруженных весов, не более |
±1е | |||
|
Порог чувствительности |
1,4е | |||
|
Потребляемая мощность весов, В А, не более |
20 | |||
|
Параметры электрического питания: - напряжение, В - частота, Гц |
230(+10 % ...-15%) 50 ± 1 | |||
|
Габаритные размеры весов , мм, не более |
412x320x110 | |||
|
Габаритные размеры выносного блока индикации, мм, не более |
205x75x85 | |||
|
Масса весов, кг, не более |
8,5 | |||
|
Масса выносного блока индикации, не более |
0,7 | |||
|
Время непрерывной работы, ч, не более |
16 | |||
|
Время установки показаний при взвешивании, с, не более |
5 | |||
|
Степень защиты оболочки по ГОСТ 14254 |
IP40 | |||
|
Диапазон рабочих температур, °C |
от минус 10 до плюс 40 | |||
|
Последовательный канал связи с внешним устройством |
RS 485 | |||
|
Количество индицируемых разрядов, не менее |
6 | |||
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносят типографским способом на лицевую панель весов с последующим ламинированием согласно КД, и на титульный лист руководства по эксплуатации.
Комплектность
|
Наименование |
Обозначение документа |
Кол. |
|
Весы ВЭ |
КЦИР.404412.012 |
1 шт. |
|
Выносной блок индикации* |
КЦИР.404412.012 |
1 шт. |
|
Руководство по эксплуатации |
КЦИР.404412.012 РЭ |
1 экз. |
*Для весов ВЭ-15П, ВЭ-ЗОП.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 600102155.062 - 2006 «Весы электронные ВЭ. Технические условия»
ГОСТ 29329-92 «Весы для статического взвешивания. Общие технические требования»
ГОСТ 8.453-82 «ГСИ. Весы для статического взвешивания. Методы и средства поверки»
Заключение
Весы электронные ВЭ соответствуют требованиям ГОСТ 29329-92 и ТУ BY 600102155.062-2006 .
Межповерочный интервал - 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ, г. Минск, Старовиленский тракт, 93, тел. 234-98-13
Аттестат аккредитации № BY 112.02.1.0.0025
