Весы платформенные М
| Номер в ГРСИ РФ: | РБ 03 02 2996 06 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | «Mettler-Toledo» США |
|
Описание типа РБ 03 02 2996 06 [2006-01-01]
rb-03-02-2996-06_2006-01-01.pdf
|
Скачать |
Весы платформенные М (далее - весы) предназначены для статического взвешивания грузов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 2996 06 |
| Наименование | Весы платформенные М |
| Год регистрации | 2006 |
| Номер сертификата | 4092 |
| Дата регистрации | 2006-08-07 |
| Срок действия | 2011-07-27 |
| Получатель сертификата | фирма "Mettler-Toledo (Albstadt) GmbH", Германия (DE) |
Производитель / Заявитель
фирма "Mettler-Toledo (Albstadt) GmbH"
Адрес: Im Langacher, 8606 Greifensee, Switzerland
Контакты: 01-944 22 11 // 01-944 35 40, 01-944 35 90
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.453-82 |
Поверители
Скачать
|
Описание типа РБ 03 02 2996 06 [2006-01-01]
rb-03-02-2996-06_2006-01-01.pdf
|
Скачать |
Описание типа
Назначение
Весы платформенные М (далее - весы) предназначены для статического взвешивания грузов.
Область применения - предприятия различных отраслей промышленности, сельского хозяйства, торговли и научно-исследовательские организации.
Описание
Принцип действия весов основан на преобразовании массы груза, прикладываемого к грузоприемной платформе, в электрический сигнал, создаваемый весоизмерительным датчиком, дальнейшем преобразовании этого сигнала весовым терминалом в цифровой вид для индикации.
Весы состоят из грузоприемной платформы и весового терминала. Грузоприемная платформа имеет настольное или напольное исполнение с установленным на ее раме непосредственно или через рычажную систему тензорезисторным весоизмерительным датчиком с встроенным АЦП. Информация передается в весовой терминал для индикации. Исполнение грузоприемной платформы: конструкционная сталь, окрашенная или с горячей гальванизацией, нержавеющая сталь.
Программное обеспечение весов в зависимости от применяемого весового терминала позволяет конфигурировать весы в 2 режимах: однодиапозонном и многоинтервальном. В однодиапозонном режиме дискретность принимает одно значение во всем диапазоне измерения. Многоинтервальный режим характеризуется возможностью задания до 3-х интервалов взвешивания. Переключение интервалов происходит автоматически. При этом для каждого интервала взвешивания значения дискретности и верхняя граница интервала устанавливаются индивидуально в ссответствии с максимально-возможным числом поверочных делений, равным 3000 е.
В качестве весовых терминалов могут быть использованы терминалы МЕТТЛЕР ТОЛЕДО: ID1 Plus, ID2, ID3, ID7, ID20, Jaguar, JagXtreme, серии IND, L2-PT. Весовые терминалы отличаются наличием клавиш идентификации образцов, прикладным программным обеспечением,. объемом памяти, возможностью установки различных дополнительных интерфейсов перёдачй' данных и подключения термопечатающих устройств (GD46, GA46). /7 (:Ь \
Терминал L2-PT стандартно оснащен встроенным принтером, имеет функцию ’Ьа^чета стоимости товара по введенным значениям цены за 1 кг и измеренному значению массы товара.
Дополнительно возможна комплектация весов рамой оформления весового приямка, различными кронштейнами крепления весового терминала к вертикальной поверхности и установки на штативе.
Схема пломбировки весов от несанкционированного доступа с указанием места нанесения Государственного поверительного клейма приведена в Приложении 1.

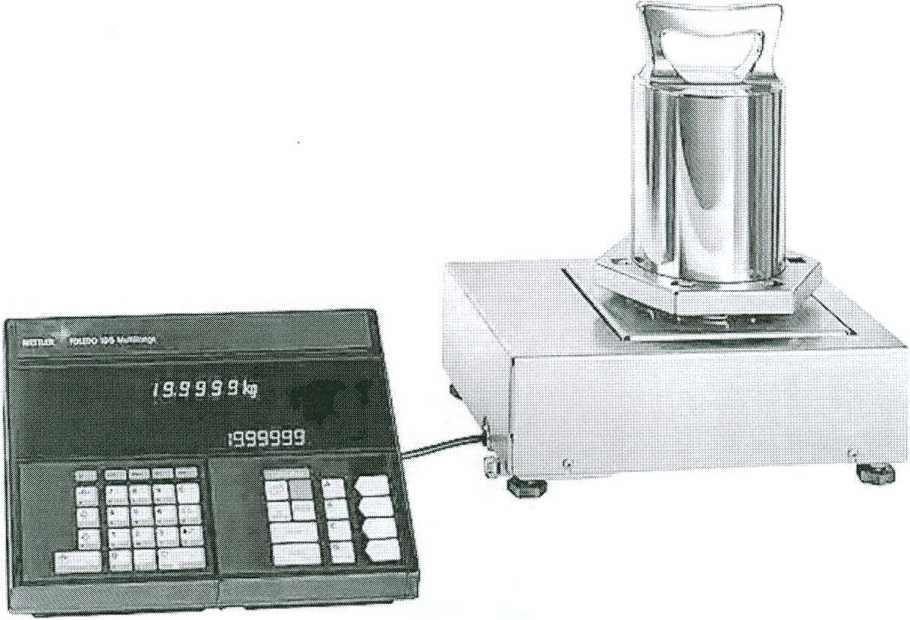

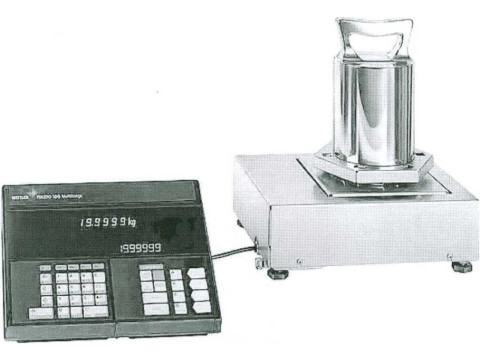

Общий вид весов приведен на рисунке 1.
Рисунок 1
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Класс точности весов по ГОСТ 29329 и MP МОЗМ №76: Ш-средний;
2. Диапазон выборки массы тары: 0 ... НПВ;
3. Порог чувствительности: 1,4 ej, где ej- цена поверочного
деления i-интервала для многоинтервальных весов или ei = е - для однодиапозонном весов;
4. Обозначение модификаций, значения наибольшего (НПВ) и наименьшего (НмПВ) пределов взвешивания, дискретности, цены поверочного деления, пределов допускаемой погрешности весов при первичной поверке в однодиапозонном режиме приведены в таблице 1.
Таблица 1
|
Обозна- |
НПВ, |
НмПВ, |
Дискретность(d)/ цена |
Пределы допускаемой погрешности | |
|
чение |
кг |
кг |
поверочного деления (е), г |
Интервалы взвешивания |
Значения |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
МА15 MA15s |
15 |
0,04 |
2/2 |
До 1 кг включ. Св 1 кг до 4 кг включ. Св. 4 кг |
±1 г ±2 г ±3 г |
|
15 |
0,1 |
5/5 |
До 2,5 кг включ. Св 2,5 кг до 10 кг вклМч; С. 7-/ /'л Св. 10 кг |
±2.5 г ±7,5 г | |
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
|
МАЗО MA30s |
30 |
0,1 |
5/5 |
До 2,5 кг включ. Св 2,5 кг до 10 кг включ. Св. 10 кг |
±2,5 г ±5 г ±7,5 г |
|
30 |
0,2 |
10/10 |
До 5 кг включ. Св 5 кг до 20 кг включ. Св. 20 кг |
±5 г ±10 г ±15 г | |
|
МВ60 MB60s |
60 |
0,2 |
10/10 |
До 5 кг включ. Св 5 кг до 20 кг включ. Св. 20 кг |
±5 г ±10 г ±15 г |
|
60 |
0,4 |
20/20 |
До 10 кг включ. Св 10 кг до 40 кг включ. Св. 40 кг |
±10 г ±20 г ±30 г | |
|
МСС150 MCC150S |
150 |
0,4 |
20/20 |
До 10 кг включ. Св 10 кг до 40 кг включ. Св. 40 кг |
±10 г ±20 г ±30 г |
|
150 |
1 |
50/50 |
До 25 кг включ. Св 25 кг до 100 кг включ. Св. 100 кг |
±25 г ±50 г ±75 г | |
|
МССЗОО MCC300S MCS300 MCS300S мсзоо MC300S |
300 |
1 |
50/50 |
До 25 кг включ. Св 25 кг до 100 кг включ. Св. 100 кг |
±25 г ±50 г ±75 г |
|
300 |
2 |
100/100 |
До 50 кг включ. Св 50 кг до 200 кг включ. Св. 200 кг |
±50 г ±100 г ±150 г | |
|
MCS600 MCS600s МС600 MC600s MD600 |
600 |
2 |
100/100 |
До 50 кг включ. Св 50 кг до 200 кг включ. Св. 200 кг |
±50 г ±100 г ±150 г |
|
600 |
4 |
200/200 |
До 100 кг включ. Св 100 кг до 400 кг включ. Св. 400 кг |
±100 г ±200 г ±300 г | |
|
МЕ1500 ME1500/S ME15OO/sk MES 1500 MD1500 |
1500 |
4 |
200 / 200 |
До 100 кг включ. Св 100 кг до 400 кг включ. Св. 400 кг |
±100 г ±200 г ±300 г |
|
1500 |
10 |
500/ 500 |
До 250 кг включ. Св 250 кг до 1000 кг включ. Св. 1000 кг |
±250 г ±500 г ±750 г | |
|
МЕЗООО ME3000s ME3000sk MES3000 |
3000 |
10 |
500 / 500 |
До 250 кг включ. Св 250 кг до 1000 кг включ. Св. 1000 кг |
±250 г ±500 г ±750 г |
|
3000 |
20 |
1000/ 1000 |
До 500 кг включ. Св 500 кг до 2000 кг включ. Св. 2000 КГ |
±500 г ±1000 г дД^ЦОО г |
5. Значения пределов допускаемой погрешности весов в эксплуатации удваиваются;
6. Для двухинтервальных весов значения дискретности и цены поверочного деления для каждого интервала взвешивания определяются из ряда значений {1,2,5} • 10А при условии:
Пе2 1
где: е1 и dx - цена поверочного деления и дискретность первого интервала взвешивания;
е2 и d2 - цена поверочного деления и дискретность второго интервала взвешивания;
пеХ и пе2 - число поверочных делений первого и второго интервалов соответственно при условии, что 500 < пе < 3000;
к - целое положительное, отрицательное число или ноль;
НПВ и НПВ1 - наибольшие пределы взвешивания для весов и первого интервала соответственно. 6.1 Значения наименьшего предела взвешивания (НмПВ), границ интервалов, дискретностей (dx и d2), цены поверочного деления (е, и е2), пределов допускаемой погрешности весов в двухинтер-вальном режиме приведены в таблице 2.
Таблица 2
|
НмПВ, кг |
Дискретность (d) / цена поверочного деления (е), г |
Пределы допускаемой погрешности, г | |||
|
Интервалы взвешивания |
Значения при поверке: | ||||
|
Границы интервалов |
Значение |
первичной |
в эксплуатации | ||
|
20 е, |
До НПВ] включ. |
J] / в] |
От НмПВ до 500 е1 включ. |
± 0,5 е} |
± 1,0 в, |
|
Св. НПВ] |
<72 /^2 |
Св. 500 в] до 2000 е} включ. |
±1,0 е} |
± 2,0 в] | |
|
Св.2000 в] до НПВ] включ. |
± 1,5 е} |
± 3,0 е, | |||
|
Св. НПВ] до 2000 е2 включ. |
±1,0 е2 |
± 2,0 е2 | |||
|
Св. 2000 е2 |
± 1,5 е2 |
± 3,0 е2 | |||
7. Для трехинтервальных весов значения дискретности и цены поверочного деления для каждого интервала взвешивания определяются из ряда значений {1,2,5} • 10А при условии:
е - j < НП&; е - d < fl; НПВ-, = d2 ■ п 2; е = d < ; НПВ} = d} ■ n .
c-j — Uj _i: , ^2 — u2 “ ’ Z Z ez " c-i w| — " 1 I el
ие3 2 2
£ d
где: 1 и 1 - цена поверочного деления и дискретность первого интервала взвешивания;
ё d
2 и 2 - цена поверочного деления и дискретность второго интервала взвешивания;
ё d
3 и 3 - цена поверочного деления и дискретность третьего интервала взвешивания;
п . п . п п
ei, е2 и ез _ число поверочных делении первого, второго и третьего интервалов соответственно при условии, что 500 < пе < 3000;
к - целое положительное, отрицательное число или ноль;
НПВ, НПВ] и НПВ2 - наибольшие пределы взвешивания для весов, первого и второго интервалов соответственно.
7.1. Значения наименьшего предела взвешивания (НмПВ), границ интервалов, дискретностей (б/, ,<72, d3), цены поверочного деления ,е2и е3), пределов допускаемой погрешности весов в трехинтер-вальном режиме приведены в таблице 3.
Таблица 3
|
НмПВ, кг |
Дискретность (d) / цена поверочного деления (е), г |
Пределы допускаемой погрешности, г | |||
|
Интервалы взвешивания |
Значения при поверке: | ||||
|
Границы интервалов |
Значение |
первичной |
в эксплуатации | ||
|
20 су |
До НПВ1 включ. |
dj е} |
От НмПВ до 500 в] включ. |
± 0,5 е} |
± 1,0 е{ |
|
Св. НПВ1 доНПВ2 |
d2l е2 |
Св. 500 е} до 2000 е} включ. |
± 1,0 е} |
± 2,0 е} | |
|
включ. Св. НПВ2 |
d3 / s3 |
Св.2000 е, до НПВ] включ. Св. НПВ] до 2000 е2 включ. |
± 1,5 е, ± 1,0 е2 |
± 3,0 е, ± 2,0 е2 | |
|
Св. 2000 е2 до НПВ2 включ. |
± 1,5 е2 |
± 3,0 е2 | |||
|
Св. НПВ2 до 2000 е3 включ. |
± 1,0 е3 |
± 2,0 е3 | |||
|
Св. 2000 е3 |
± 1,5 е3 |
± 3,0 е3 | |||
8. Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары;
9. Количество разрядов индикации цены за 1 кг:
6 (с терминалом L2-PT);
7 (с терминалом L2-PT);
0,01 (с терминалом L2-PT);
±0,005 (с терминалом L2-PT);
10. Количество разрядов индикации стоимости:
11. Дискретность задания цены и индикации стоимости, руб:
12. Пределы разности между индикацией стоимости и ее расчетным значением, полученным в результате умножения измеренной массы и введенной цены, с учетом округления стоимости, руб:
13. Значения массы и габаритных размеров грузоприемных платформ весов представлены в таблице 4:
Таблица 4
|
Обозначение модификаций |
Масса, кг, не более |
Габаритные размеры, мм, не более |
|
МА15, MA15s, МАЗО, MA30s |
11 |
350 х280 х 117 |
|
МВ60, MB60s |
31 |
500 х 400 х 123 |
|
МСС150, MCC150s, МССЗОО, MCC300s |
40 |
800 х 600 х 130 |
|
MCS300, MCS300s, MCS600, MCS600s |
74 |
800 х 800 х 140 |
|
МС300, MC300s, МС600, MC600s |
91 |
1000 х 800 х 140 |
|
MD600, MD1500 |
260 |
1250 х 1000 х 205 |
|
МЕ1500, ME1500/S, ME1500/sk, МЕ3000, ME3000s, ME3000sk |
380 |
1500 х 1250 x207 |
|
MES 1500, MES3000 |
428 |
1500 х 1500 x 222 |
14 Диапазон рабочих температур: - для грузоприемной платформы (от минус 10 °С.до плюс 40 °C); - для терминала (от 0.°С..до плюс 40 °C);
15 Потребляемая мощность, не более: 60 В-А;
+ 23
16 Напряжение питания: 230 В;
17 Частота питающей сети терминала: 50 ± 1 Гц.
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится в виде клеевой этикетки на табличку, закрепленну-юща корпусе грузоприемной платформы и на руководство по эксплуатации типографским способом. + 7
Комплектность
1. Грузоприемная платформа - 1 шт.;
2. Весовой терминал - 1 шт.;
3. Руководство по эксплуатации - 1 комплект.
Технические документы
ГОСТ 29329 “Весы для статического взвешивания. Общие технические требования”,
MP МОЗМ-76 «Взвешивающие устройства неавтоматического действия».
ГОСТ 8.453-82 " Весы для статического взвешивания. Методы и средства поверки"
Техническая документация фирмы-изготовителя.
Заключение
Весы платформенные М соответствуют требованиям ГОСТ 29329 и технической документации фирмы-изготовителя.
Межповерочный интервал - 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ,
220053, г. Минск, Старовиленский тракт, 93, тел. 234-98-13,
Аттестат аккредитации № BY 112.02.1.0.0025
