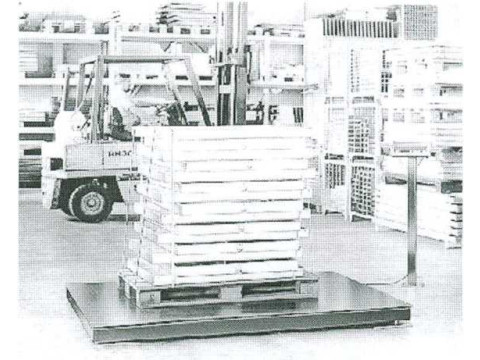

Весы платформенные D
| Номер в ГРСИ РФ: | РБ 03 02 0744 06 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | «Mettler-Toledo» США |
Весы платформенные D (далее - весы) предназначены для статического взвешивания грузов на предприятиях различных отраслей промышленности, сельского хозяйства, в научно-исследовательских и торговых организациях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 0744 06 |
| Наименование | Весы платформенные D |
| Год регистрации | 2006 |
| Номер сертификата | 4146 |
| Дата регистрации | 2006-09-05 |
| Срок действия | 2011-08-31 |
| Получатель сертификата | фирма "Mettler-Toledo (Albstadt) GmbH", Германия (DE) |
Производитель / Заявитель
фирма "Mettler-Toledo (Albstadt) GmbH"
Адрес: Im Langacher, 8606 Greifensee, Switzerland
Контакты: 01-944 22 11 // 01-944 35 40, 01-944 35 90
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.Мн 687-99 (утверждена ГП "ЦЭСМ") |
Поверители
Скачать
|
Описание типа РБ 03 02 0744 06 [1998-10-07]
rb-03-02-0744-06_1998-10-07.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 0744 06 [2006-01-01]
rb-03-02-0744-06_2006-01-01.pdf
|
Скачать |
Описание типа
Назначение
Весы платформенные D (далее - весы) предназначены для статического взвешивания грузов на предприятиях различных отраслей промышленности, сельского хозяйства, в научно-исследовательских и торговых организациях.
Описание
Принцип действия весов основан на преобразовании веса груза, прикладываемого к грузоприемной платформе, в электрический сигнал, создаваемый весоизмерительными тензорезисторны-ми датчиками (ВТД), дальнейшем преобразовании этого сигнала весовым терминалом в цифровой вид для индикации.
Весы состоят из одной или нескольких (до 3-х) грузоприемных платформ и терминала. Грузоприемная платформа оснащена четырьмя ВТД и может иметь настольное или напольное исполнения. Исполнение грузоприемной платформы: конструкционная сталь, окрашенная или с горячей гальванизацией, нержавеющая сталь.
В качестве терминала могут быть использованы терминалы МЕТТЛЕР ТОЛЕДО: ID1 Plus, ID3, ID7, ID30, Panther, Puma, JagXtreme, Lynx, LynxBatch, серии IND, Spider 1, Spider 2, Spider 3, Spider SW, Spider BC, Spider FC, L2-PT, MIRA-RT.
Весовые терминалы отличаются наличием клавиш идентификации образцов, прикладным программным обеспечением, объемом памяти, возможностью установки различных дополнительных интерфейсов передачи данных и подключения термопечатающих устройств (GD46, GA46).
Терминал L2-PT стандартно оснащен встроенным принтером, имеет функцию расчета стоддш^ти товара по введенным значениям цены за 1 кг и измеренному значению массы товара.
Программное обеспечение весов в зависимости от применяемого весового терминала позволяет конфигурировать весы в 2 режимах: однодиапозонном и многоинтервальном. В однодиапозон-ном режиме дискретность принимает одно значение во всем диапазоне измерения. Мнбгоинтерваль-ный режим характеризуется возможностью задания до 3-х интервалов взвешивания. Переключение интервалов происходит автоматически. При этом для каждого интервала взвешивания значения дискретности и верхняя граница интервала устанавливаются индивидуально в соответствии с максимально-возможным числом поверочных делений, равным 3000 е.
Дополнительно возможна комплектация весов рамой оформления весового приямка, различными кронштейнами крепления весового терминала к вертикальной поверхности и установки на штативе.
Схема пломбировки весов от несанкционированного доступа с указанием места нанесения Государственного поверительного клейма приведена в Приложении 1.

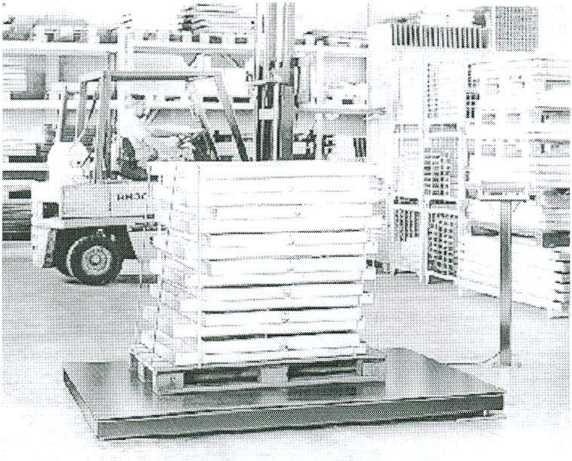

Общий вид весов приведен на рисунке 1.
Рисунок 1
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наибольший предел взвешивания (НПВ), кг.........................
Наименьший предел взвешивания (НмПВ), кг......................
Число поверочных делений (п) однодиапазонных весов, не более:
30; 60; 150; 300; 600;1500;
3000;6000;12000
20 е
- для весов DRF6000, DSF6000
с длиной грузоприемной платформы более 2 м......
- для прочих весов
Число поверочных делений (щ) для i-ro интервала многоинтервальных весов, не более........................
Дискретность(б) однодиапазонных весов, кг..........
3000
7500
Цена поверочного деления (е).................................................
Класс точности весов по ГОСТ 29329 и MP МОЗМ № 76...
Диапазон выборки массы тары, кг..........................................
Порог чувствительности..........................................................
Пределы допускаемой погрешности весов в однодиапазонном режиме при пе в эксплуатации представлены в таблице 1.
3000
выбирается из ряда значений {1; 2; 5}-10к, где к - целое число, при условии 500 < НПВ/d < п
е = d
III - средний
от 0 до НПВ включ. 1,4 d
ке и
Госуййрс;Е&и!«й реест средств измерений
i Республики Беларусь \Для докукентос,
|
Интервалы взвешивания |
Пределы допускаемой погрешности при | |
|
первичной поверке |
в эксплуатации | |
|
до 500 е включ. |
± 0,5 е |
± 1,0 е |
|
св. 500 е до 2000 е включ. |
± 1,0 е |
± 2,0 е |
|
св. 2000 е |
± 1,5 е |
± 3,0 е |
Для двухинтервальных весов значения НПВ и НмПВ, дискретности (d), цены поверочного деления (е) и пределов допускаемой погрешности при первичной поверке и в эксплуатации для каждого интервала взвешивания приведены в таблице 2.
|
г |
|
НПВ, кг |
НмПВ, г |
Интервалы взвешивания |
d и е, г |
Пределы допускаемой погрешности, г, при | |
|
первичной поверке |
в эксплуатации | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
30 |
100 |
до 2,5 кг включ. |
5 |
±2,5 |
±5,0 |
|
св. 2,5 до 10 кг включ. |
±5,0 |
± 10 | |||
|
св. 10 до 15 кг включ. |
±7,5 |
± 15 | |||
|
св. 15 до 20 кг включ. |
10 |
± 10 |
±20 | ||
|
св. 20 кг |
± 15 |
±30 | |||
|
60 |
200 |
до 5 кг включ. |
10 |
±5 |
± 10 |
|
св. 5 до 20 кг включ. |
± 10 |
±20 | |||
|
св. 20 до 30 кг включ. |
± 15 |
±30 | |||
|
св. 30 до 40 кг включ. |
20 |
±20 |
±40 | ||
|
св. 40 кг |
±30 |
±60 | |||
|
150 |
400 |
до 10 кг включ. |
20 |
± 10 |
±20 |
|
св. 10 до 40 кг включ. |
±20 |
±40 | |||
|
св. 40 до 60 кг включ. |
±30 |
±60 | |||
|
св. 60 до 100 кг включ. |
50 |
±50 |
± 100 | ||
|
св. 100 кг |
±75 |
± 150 | |||
|
300 |
1000 |
до 25 кг включ. |
50 |
±25 |
±50 |
|
св. 25 до 100 кг включ. |
±50 |
± 100 | |||
|
св. 100 до 150 кг включ. |
±75 |
± 150 | |||
|
св. 150 до 200 кг включ. |
100 |
± 100 |
±200 | ||
|
св. 200 кг |
± 150 |
±300 | |||
|
600 |
2000 |
до 50 кг включ. |
100 |
±50 |
± 100 |
|
св. 50 до 200 кг включ. |
± 100 |
±200 | |||
|
св. 200 до 300 кг включ. |
± 150 |
±300 | |||
|
св. 300 до 400 кг включ. |
200 |
±200 |
±400 | ||
|
св. 400 кг |
±300 |
±600 | |||
|
1500 |
4000 |
до 100 кг включ. |
200 |
± 100 |
±200 |
|
св. 100 до 400 кг включ. |
± 200 |
±400 | |||
|
св. 400 до 600 кг включ. |
±300 |
±600 | |||
|
св. 600 до 1000 кг включ. |
500 |
± 500 |
± 1000 | ||
|
св. 1000 кг |
±750 |
± 1500 | |||
|
3000 |
10000 |
до 250 кг включ. |
500 |
±250 |
±500 |
|
св. 250 до 1000 кг включ. |
±500 |
± 1000 | |||
|
св. 1000 до 1500 кг включ. |
±750 |
± 1500 | |||
|
св. 1500 до 2000 кг включ. |
1000 |
± 1000 |
± 2000 | ||
|
св. 2000 кг |
± 1500 |
±^QQO^ | |||
|
6000 |
20000 |
до 500 кг включ. |
1000 |
±500 |
± 1000 |
|
св. 500 до 2000 кг включ. |
± 1000 |
±2000 | |||
|
св. 2000 до 3000 кг включ. |
± 1500 |
± 3000 | |||
|
св. 3000 до 4000 кг включ. |
2000 |
±2000 |
±4000 | ||
|
св. 4000 кг |
± 3000 |
± 6000 | |||
|
12000 |
40000 |
до 1000 кг включ. |
2000 |
± 1000 |
±2000 |
|
св. 1000 до 4000 кг включ. |
±2000 |
±4000 | |||
|
св 4000 до 6000 кг включ. |
± 3000 |
± 6000 | |||
|
св. 6000 до 10000 кг включ. |
5000 |
± 5000 |
± 10000 | ||
|
св. 10000 кг |
± 7500 |
± 15000 |
Для трехинтервальных весов значения НПВ, НмПВ, дискретности (d), цены поверочного деления (е) и пределов допускаемой погрешности при первичной поверке и в эксплуатации для каждого интервала взвешива
ния приведены в таблице 3.
Таблица 3
|
НПВ, кг |
НмПВ, г |
Интервалы взвешивания |
d и е, г |
Пределы допускаемой погрешности, г, при | |
|
первичной поверке |
в эксплуатации | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
30 |
40 |
до 1 кг включ. |
2 |
± 1,0 |
±2,0 |
|
св. 1 до 4 кг включ. |
±2,0 |
±4,0 | |||
|
св. 4 до 6 кг включ. |
±3,0 |
±6,0 | |||
|
св. 6 до 10 кг включ. |
5 |
±5,0 |
± 10 | ||
|
св. 10 до 15 кг включ. |
+ 7,5 |
± 15 | |||
|
св. 15 до 20 кг включ. |
10 |
± 10 |
±20 | ||
|
св. 20 кг |
± 15 |
±30 | |||
|
60 |
100 |
до 2,5 кг включ. |
5 |
±2,5 |
±5,0 |
|
св. 2,5 до 10 кг включ. |
±5,0 |
± 10 | |||
|
св. 10 до 15 кг включ. |
±7,5 |
± 15 | |||
|
св. 15 до 20 кг включ. |
10 |
± 10 |
±20 | ||
|
св. 20 до 30 кг включ. |
± 15 |
±30 | |||
|
св. 30 до 40 кг включ. |
20 |
±20 |
±40 | ||
|
св. 40 кг |
±30 |
±60 | |||
|
150 |
200 |
до 5 кг включ. |
10 |
±5 |
± 10 |
|
св. 5 до 20 кг включ. |
± 10 |
±20 | |||
|
св. 20 до 30 кг включ. |
± 15 |
±30 | |||
|
св. 30 до 40 кг включ. |
20 |
±20 |
±40 | ||
|
св. 40 до 60 кг включ. |
±30 |
±60 | |||
|
св. 60 до 100 кг включ. |
50 |
±50 |
± 100 | ||
|
св. 100 кг |
± 75 |
± 150 | |||
|
300 |
400 |
до 10 кг включ. |
20 |
± 10 |
±20 |
|
св. 10 до 40 кг включ. |
±20 |
±40 | |||
|
св. 40 до 60 кг включ. |
±30 |
±60 | |||
|
св. 60 до 100 кг включ. |
50 |
±50 |
± 100 | ||
|
св. 100 до 150 кг включ. |
±75 |
± 150 | |||
|
св. 150 до 200 кг включ. |
100 |
± 100 |
±200 | ||
|
св. 200 кг |
± 150 |
±300 | |||
|
600 |
1000 |
до 25 кг включ. |
50 |
±25 |
±50 |
|
св. 25 до 100 кг включ. |
±50 |
± 100 | |||
|
св. 100 до 150 кг включ. |
±75 |
± 150 | |||
|
св. 150 до 200 кг включ. |
100 |
± 100 |
±20,0-^—^ | ||
|
св. 200 до 300 кг включ. |
± 150 |
• ±300 | |||
|
св. 300 до 400 кг включ. |
200 |
±200 |
#400 \ | ||
|
св. 400 кг |
±300 |
..............; + 600 ----------------2------------ | |||
asset
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1500 |
2000 |
до 50 кг включ. |
100 |
±50 |
± 100 |
|
св. 50 до 200 кг включ. |
± 100 |
±200 | |||
|
св. 200 до 300 кг включ. |
± 150 |
±300 | |||
|
св. 300 до 400 кг включ. |
200 |
± 200 |
±400 | ||
|
св. 400 до 600 кг включ. |
±300 |
±600 | |||
|
св. 600 до 1000 кг включ. |
500 |
±500 |
± 1000 | ||
|
св. 1000 кг |
±750 |
± 1500 | |||
|
3000 |
4000 |
до 100 кг включ. |
200 |
± 100 |
±200 |
|
св. 100 до 400 кг включ. |
±200 |
±400 | |||
|
св. 400 до 600 кг включ. |
±300 |
±600 | |||
|
св. 600 до 1000 кг включ. |
500 |
±500 |
± 1000 | ||
|
св. 1000 до 1500 кг включ. |
±750 |
± 1500 | |||
|
св. 1500 до 2000 кг включ. |
1000 |
± 1000 |
±2000 | ||
|
св. 2000 кг |
± 1500 |
± 3000 | |||
|
6000 |
10000 |
до 250 кг включ. |
500 |
±250 |
±500 |
|
св. 250 до 1000 кг включ. |
±500 |
± 1000 | |||
|
св. 1000 до 1500 кг включ. |
±750 |
± 1500 | |||
|
св. 1500 до 2000 кг включ. |
1000 |
± 1000 |
±2000 | ||
|
св. 2000 до 3000 кг включ. |
± 1500 |
± 3000 | |||
|
св. 3000 до 4000 кг включ. |
2000 |
±2000 |
±4000 | ||
|
св. 4000 кг |
± 3000 |
± 6000 | |||
|
12000 |
20000 |
до 500 кг включ. |
1000 |
±500 |
± 1000 |
|
св. 500 до 2000 кг включ. |
± 1000 |
±2000 | |||
|
св 2000 до 3000 кг включ. |
± 1500 |
±3000 | |||
|
св. 3000 до 4000 кг включ. |
2000 |
±2000 |
± 4000 | ||
|
св 4000 до 6000 кг включ. |
± 3000 |
± 6000 | |||
|
св. 6000 до 10000 кг включ. |
5000 |
± 5000 |
± 10000 | ||
|
св. 10000 кг |
± 7500 |
± 15000 |
Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары.
Количество разрядов индикации цены за 1 кг........... 6 (с терминалом L2-PT или MIRA-RT)
Количество разрядов индикации стоимости .............7 (с терминалом L2-PT или MIRA-RT)
Дискретность цены и стоимости, руб.........................0,01 (с терминалом L2-PT или MIRA-RT)
Пределы разности между показанием стоимости и ее расчетным значением, полученным в результате умножения измеренной массы и введенной цены, с учетом
округления стоимости, руб...................................................± 0,005 (с терминалом L2-PT или MIRA-RT)
Наименования модификаций, значения массы и габаритных размеров грузоприемных платформ весов представлены в таблице 4.
Таблица 4
|
Обозначение модификаций |
нпв, кг |
1 абаритные размеры платформы (ширина х длина х высота), мм |
Масса, кг, не более |
|
1 |
2 |
3 |
4 |
|
DB30 DB60 |
30 60 |
500 х 400 х 120 |
27 |
|
DCC150 DCC300 |
150 300 |
800 x 600 x130 |
36 |
|
1 |
2 |
3 |
4 | ||
|
DND600 DND1500 DND3000 |
600 1500 3000 |
1250 х |
1000 x65 |
190 | |
|
DNE600 DNE1500 DNE3000 |
600 1500 3000 |
1500 х 1250 x65 |
245 | ||
|
DNES600 DNES1500 DNES3000 |
600 1500 3000 |
1500 х 1500 x65 |
280 | ||
|
DNF600 DNF1500 DNF3000 |
600 1500 3000 |
(от 1000 до 1500) х |
(от 1000 до 1500) х 65 |
280 | |
|
DRF3000 |
3000 |
(от 1500 до 2000) х |
(от 1500 до 2000) х |
120 |
700 |
|
DRF6000 |
6000 |
(от 1500 до 2000) х |
(от 1500 до 4000) х |
120 |
1400 |
|
DSF3000 |
3000 |
(от 1500 до 2000) х |
(от 1500 до 2000) х |
150 |
700 |
|
DSF6000 |
6000 |
(от 1500 до 2000) х |
(от 1500 до 4000) х |
150 |
1400 |
|
DSF12000 |
12000 |
(от 1500 до 2000) х |
(от 1500 до 6000) х |
150 |
2000 |
Диапазон рабочих температур, °C:
- для грузоприемной платформы и терминалов Spider SW, Spider ВС и Spider FC....................................................от минус 10 до плюс 40
- для остальных терминалов............................................................от 0 до плюс 40
Параметры электропитания от сети переменного тока: - напряжение, В................................................................................ 230
- частота, Гц
Потребляемая мощность, В-A, не более
Параметры автономного электропитания:
- напряжение, В
- время автономной работы, час, не менее:
- для весов с терминалами Spider
- для прочих весов
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится в виде клеевой этикетки на табличку, закрепленную на корпусе грузоприемной платформы и на руководство по эксплуатации типографским способом.
Комплектность
1 Грузоприемная платформа - 1 шт.;
2 Весовой терминал - 1 шт.;
3 Руководство по эксплуатации - 1 комплект.
4 Методика поверки МП.Мн 687-99 " Весы платформенные D"
Технические документы
ГОСТ 29329 “Весы для статического взвешивания. Общие технические требования”, MP МОЗМ-76 «Взвешивающие устройства неавтоматического действия».
Методика поверки МП.Ми 687-99 " Весы платформенные D"
Техническая документация фирмы-изготовителя.
Заключение
Весы платформенные D соответствуют требованиям ГОСТ 29329 и технической доку
ментации фирмы.
Межповерочный интервал - 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ, 220053, г. Минск, Старовиленский тракт, 93, тел. 234-98-13, Аттестат аккредитации № BY 112.02.1.0.0025
Другие Весы
