Термопреобразователи сопротивления ТСП-1098
| Номер в ГРСИ РФ: | РБ 03 10 0832 06 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Термопреобразователи |
| Производитель / заявитель: | НПООО "Энергоприбор", г. Минск |
|
Описание типа РБ 03 10 0832 06 [2006-01-01]
rb-03-10-0832-06_2006-01-01.pdf
|
Скачать |

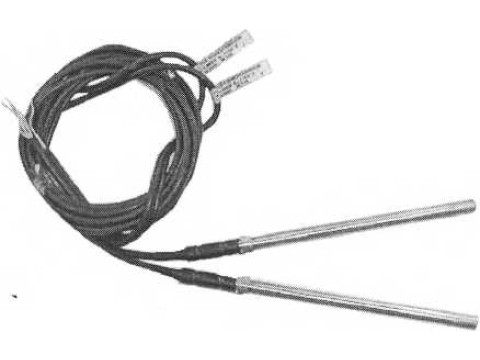

Термопреобразователи сопротивления ТСП-1098 (в дальнейшем - термопреобразователи) предназначены для измерения .температуры жидких и газообразных сред.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 0832 06 |
| Наименование | Термопреобразователи сопротивления ТСП-1098 |
| Год регистрации | 2006 |
| Номер сертификата | 4056 |
| Дата регистрации | 2006-07-27 |
| Срок действия | - |
| Получатель сертификата | НПООО "Энергоприбор", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
НПООО "Энергоприбор"
Адрес: 220109, г. Минск-Сосны, кот. 4
Контакты: (017)246-78-57 // (017)246-75-57
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по МП.Мн 654-99. |
Поверители
Скачать
|
Описание типа РБ 03 10 0832 06 [2006-01-01]
rb-03-10-0832-06_2006-01-01.pdf
|
Скачать |
Описание типа
Назначение
Термопреобразователи сопротивления ТСП-1098 (в дальнейшем - термопреобразователи) предназначены для измерения .температуры жидких и газообразных сред.
Из термопреобразователей ТСП-1098 могут быть подобраны комплекты термопреобразователей исполнений ТСП-1098К1 и ТСП-1098К2, предназначенные для измерения разности температур двух сред.
Термопреобразователи ТСП-1098, в том числе исполнений ТСП-1098К1 и ТСП-1098К2, предназначены для поставки на экспорт.
Область применения - наука, предприятия химической, нефтехимической и других отраслей промышленности.
Описание
Принцип действия термопреобразователей основан на изменении активного сопротивления чувствительного элемента (ЧЭ) при изменении температуры.
Термопреобразователь представляет собой тонкостенный металлический корпус, в который вставляется платиновый ЧЭ с выводными проводами.
Термопреобразователи имеют 3 конструкторских исполнения (исп.02, 04, 05) в зависимости от конструкции защитной арматуры согласно рисунку 1 и таблице 1.
По способу контакта с измеряемой средой термопреобразователи являются погружаемыми.
лист 1 из 6
Таблица 1
Термопреобразователи сопротивления ТСП-1098, ТСП-1098К1, ТСП-1098К2 исполнений 02.
04,05
|
Обозначение исполнения |
Длина монтажной части, L, мм |
Диаметр погружаемой части, D, мм |
Масса, г. не более |
|
60±3 |
15 | ||
|
80±3 |
15 | ||
|
02 |
100±3 |
5±0,3 (ГОСТ 9941-81) |
20 |
|
120±3 |
20 | ||
|
160±3 |
25 | ||
|
60±3 |
65 | ||
|
80±3 |
4±0,3 |
70 | |
|
100±3 |
75 | ||
|
60±3 |
70 | ||
|
80±3 |
75 | ||
|
100±3' |
5±0,3 |
80 | |
|
04 |
120±3 |
85 | |
|
160±3 |
90 | ||
|
80±3 |
75 | ||
|
100±3 |
80 | ||
|
120±3 |
6±0,3 |
85 | |
|
160±3 |
90 | ||
|
200±3 |
95 | ||
|
60±3 |
105 | ||
|
80±3 |
6±0,3 |
110 | |
|
100±3 |
115 | ||
|
120±3 |
120 | ||
|
05 |
120±3 |
140 | |
|
160±3 |
160 | ||
|
200±3 |
8±0,3 |
180 | |
|
250±3. |
210 | ||
|
320±3 |
250 |
Примечания
1 Минимально используемая глубина погружения равна длине монтажной части.
2 Масса термопреобразователя исполнения 02 дана без учёта массы кабеля. Масса 1 метра кабеля, не более 30 г.
Исполнение 02
Исполнение 04
Исполнение 05
Рисунок 1
Основные технические и метрологические характеристики
1. Рабочий диапазон измеряемых температур от О °C до 160 °C.
2. Максимальное избыточное давление 1,6 МПа.
3. Электрическое сопротивление изоляции между цепью чувствительного элемента и защитной арматурой термопреобразователя не менее:
- 100 МОм - при температуре (25±10) °C и относительной влажности не более 80 %;
- 0,5 МОм - при температуре 35 °C и относительной влажности 98 %;
- 10 МОм - при температуре верхнего предела рабочего диапазона (160 °C).
4. Термопреобразователи соответствуют классу допуска А или В по ГОСТ 6651, СТБ ЕН 60751.
Пределы допускаемого отклонения от номинальной статической характеристики приведены в таблице 2.
Таблица 2_______________________________________________
|
Класс допуска по ГОСТ 6651 |
Пределы допускаемого отклонения от НСХ, °C |
|
А |
±(0,15 + 0,0021) |
|
В |
±(0,3 + 0.005t) |
|
Примечание - t - значение измеряемой температуры, °C | |
5. Допускаемое отклонение сопротивления термопреобразователей при 0 °C (Ro) от номинального значения не более 0,05 % для термопреобразователей класса А и 0,1 % для класса В.
6. Значения Wioo, определяемые как отношение сопротивления термопреобразователя приЮО °C (Rioo) к сопротивлению при 0 °C (Ro), соответствуют значениям, приведенным в таблице 3.
Таблица 3
|
Класс допуска |
Номинальное значение Wioo |
Наименьшее допускаемое значение W|Oo |
|
А |
1,3850 |
1,3845 |
|
1,3910 |
1,3905 | |
|
В |
1,3850 |
1,3840 |
|
1,3910 |
1,3900 | |
|
Примечание - Наибольшее допускаемое значение Wioo не ограничивается | ||
7. Диапазон измерения разности температур двух сред комплектом термопреобразователей:
- от 2 °C до 150 °C (исполнение ТСП-1098К1);
- от 3 °C до 150 °C (исполнение ТСП-1098К2);
8. Пределы относительной погрешности измерения разности температур комплектом термопреобразователей исполнений ТСП-1098К1 и ТСП-1098К2 указаны в таблице 4.
Таблица 4
|
Исполнение |
Пределы относительной погрешности измерения разности температур, % |
|
ТСП-1098К1 |
±(0,3+4,5/At) |
|
ТСП-1098К2 |
±(0,5+7,5/At) |
Примечание - At - значение измеряемой разности температур
9. По устойчивости к воздействию температуры и влажности окружающей среды термопреобразователи относятся к группе исполнения С4 по ГОСТ 12997:
- диапазон температуры окружающего воздуха от минус 30 °C до плюс 50 °C;
- верхнее значение относительной влажности не более 95 % при 35 °C и более низких температурах без конденсации влаги.
10. Термопреобразователи в транспортной таре выдерживают при транспортировании в закрытом транспорте:
- воздействие температуры от минус 50 °C до плюс 50 °C;
- воздействие относительной влажности (95±3) % при температуре окружающего воздуха до 35 °C.
Знак Государственного реестра
Знак наносится на паспорт термопреобразователя сопротивления типографским способом.
Комплектность
Комплект поставки согласно таблице 5.
Таблица 5
|
Обозначение документа |
Наименование |
Количество | |
|
ТСП-1098 |
ТСП-1098К1 ТСП-1098К2 | ||
|
РЮДК.01.0Х.000 |
Термопреобразователь сопротивления |
1 шт |
2шт |
|
РЮДК.01.0Х.000 ПС |
Паспорт |
1 экз. |
1 экз. |
|
Свидетельство о поверке |
1 экз. | ||
Примечание - по желанию заказчика термопреобразователи исполнений 02 и 04 могут поставляться с защитными гильзами
Технические документы
ТУ РБ 37418148.002-99. Термопреобразователи сопротивления ТСП-1098. Технические условия.
ГОСТ 6651-94. Термопреобразователи сопротивления. Общие технические требования и методы испытаний.
ГОСТ 12997-84. Изделия ГСП. Общие технические условия.
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.
МП.МН 654 - 99. ГСОЕИ. Термопреобразователи сопротивления ТСП-1098, ТСП-1098КI. ТСП-1098К2, ТСМ-1098, ТСМ-1098К. Методика поверки.
Заключение
Термопреобразователи сопротивления ТСП-1098 соответствуют требованиям технических нормативных правовых актов.
Межповерочный интервал - 48 месяцев.
Научно-исследовательский испытательный центр РУП БелГИМ. г. Минск, Старовиленский тракт, 93 , тел. 234-98-13
Аттестат аккредитации № BY 112.02.1.0.0025
