Генераторы сигналов сложной формы Г6-45

Назначение

Генераторы сигналов сложной формы Г6-45, Г6-45/1 (далее - генераторы) предназначены для генерирования стандартных электрических сигналов синусоидальной, прямоугольной, треугольной и пилообразной формы, а также сигналов с различными видами модуляции, функциональных и телевизионных сигналов.

Область применения генераторов: исследование, настройка и испытание систем и приборов. используемых в радиоэлектронике, вычислительной и измерительной технике, машиностроении и приборостроении.

Описание

Генераторы содержат следующие функциональные блоки:

модуль основной (в него входит устройство ввода-вывода, блок синтеза сигнала, модуль памяти, блок синхронизации);

генератор управляемый напряжением (ГУН);

блок управления и индикации (только для Г6-45/1);

блока питания;

Генератор 1 '6-45 работает только в режиме дистанционного управления через интерфейс

LPT.

Генератор Г6-45/1 работает в режиме ручного управления и дистанционного управления через интерфейс LPT.

Управление работой генераторов с помощью персональной ЭВМ (ПЭВМ) типа IBM PC производится под управлением оригинального программного обеспечения «Wfg BELVAR.exe» в операционной системе Microsoft Windows через параллельный порт принтера.

В генераторах применена схема цифрового синтеза сигналов с кварцевой стабилизацией опорной частоты. Формирование сигналов осуществляется в модуле основном с помощью 8-ми разрядного цифро-аналогового преобразования(ЦАП). Опорная частота сигнала генерируется в модуле ГУН при смешивании колебаний опорного кварцевого генератора с колебаниями пере-, д менной частоты. Управляющие напряжения для ГУН вырабатываются в модуле оенррном системой ФАНЧ с помощью 8-ми разрядного ЦАП

Формирование команд для модуля основного, задающего форму, частоту и амплитуду сигналов, осуществляется в генераторе Г6-45 с помощью ПЭВМ, а в генераторе Г6-45/1 - с помощью ПЭВМ, а также с клавиатуры блока управления.

Конструктивно генераторы выполнены в малогабаритном металлическом корпусе с ручкой.

На передней панели генераторов расположены: выход «1 V 50 Q » для подключения к внешним исследуемым цепям, выход синхроимпульсов ТТЛ уровня и сетевой выключатель питания с подсветкой, а в генераторе Г6-45/1 еще и светодиодный индикатор отображения частоты и амплитуды и кнопки управления режимами работы.

На задней панели генераторов расположены: высокочастотный выход для подключения к внешним исследуемым цепям, разъем питания и разъем интерфейса LPT для подключения генераторов к компьютеру посредством стандартного интерфейсного кабеля.

Питание генераторов осуществляется от сети переменного тока напряжением 230 В.

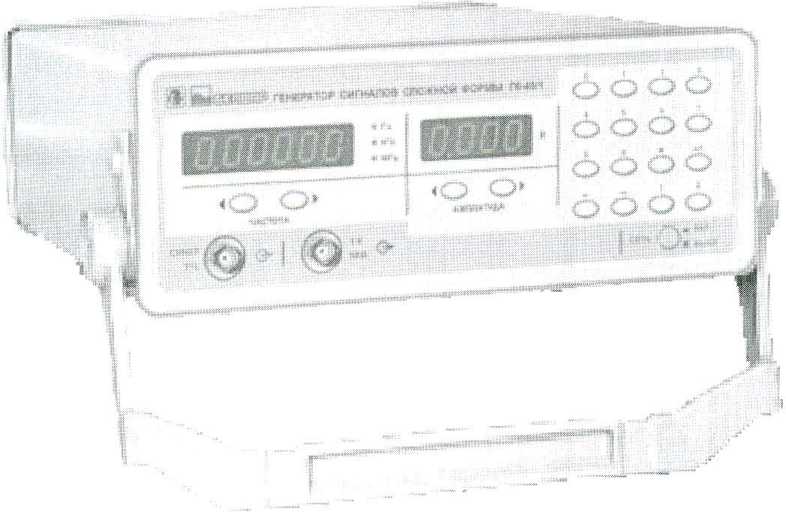

Внешний вид генераторов приведен на рисунках 1 и 2.

Схема пломбирования генераторов от несанкционированного доступа с указанием мест для нанесения оттиска клейма поверителя приведена в приложении А .

-Э-

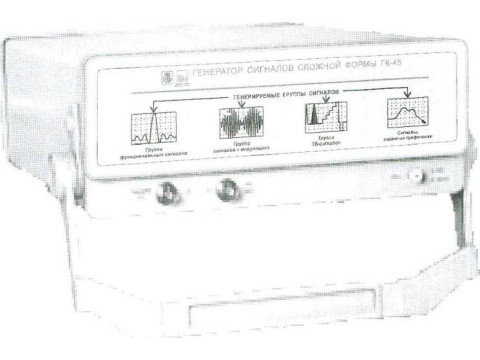

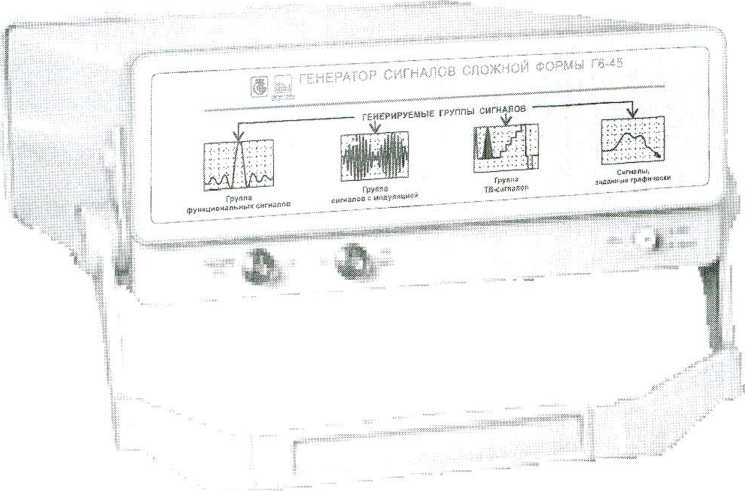

Рисунок 1 1 снератор сигналов сложной формы Г6-45. Внешний вид.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон частот генерируемых сигналов: синусоидальной формы прямоугольной формы

треугольной и пилообразной формы

Пределы допускаемой основной относительной погрешности установки частоты синусоидального сигнала во всем диапазоне частот

Пределы допускаемой дополнительной относительной погрешности установки частоты синусоидального сигнала от изменения температуры окружающего воздуха на каждые 10°С в рабочем диапазоне температур

Относительная нестабильность частоты синусоидального сигнала на частотах более 20 Гц за любые 15 мин работы

Допускаемое значение изменения частоты синусоидального сигнала на частотах до 10 МГц при уменьшении уровня выходного сигнала на ЮдБ

Максимальная амплитуда напряжения выходного сигнала синусоидальной формы при сопротивлении нагрузки 50 Q, не менее: на выходе «1 V 50 Q» на выходе «ВЧ ~»

Пределы допускаемой основной относительной погрешности установки амплитуды напряжения выходного сигнала синусоидальной формы в диапазоне частот до 1 МГц:

при амплитуде выходного напряжения от 0.004 до 0.05 В

при амплитуде выходного напряжения от 0,05 до 0,1 В

при амплитуде выходного напряжения от 0.1 до 1 В

Пределы допускаемой дополнительной относительной погрешности установки амплитуды напряжения выходного сигнала синусоидальной формы в диапазоне частот до 1 МГц от изменения температуры окружающего воздуха на каждые 10°С в рабочем диапазоне температур

Относительная нестабильность амплитуды напряжения выходного сигнала синусоидальной формы в диапазоне частот от 20 Гц до 10 МГц за любые 15 минут работы:

от 0,01 Гц до 100 МГц от 0.01 Гц до 10 МГц от 0,01 Гц до 100 кГц

±5-10'3 %

±2.5-10'3 %

±5-10'4 %

±5-10'4

0.995 В

0.5 В

±5 %

±1 %

±0.5 %

±0.25 %

±0.1 %

Неравномерность амплитуды напряжения выходного сигнала синусоидальной формы:

Предельно- допустимый коэффициент гармоник сигнала синусои

дальной формы в диапазоне частот до 200 кГц. не более              0,5 %

Ослабление наибольшей по амплитуде гармоники сигнала синусоидальной формы относительно его первой гармоники, не менее в диапазоне частот до 10 МГц в диапазоне частот от 10 до 50 МГц в диапазоне частот от 50 до 100 МГц

30 дБ

25 дБ

20 дБ

Предельно- допустимый коэффициент нелинейности сигнала треугольной формы на уровне от 0.1 до 0.9                             ±1 %

Параметры сигнала прямоугольной формы, нс более:

Пределы допускаемой основной относительной погрешнос ти коэффициента заполнения сигнала прямоугольной формы

Масса генератора, не более

Габаритные размеры генератора . не более

Потребляемая мощность, не более

Средняя наработка на отказ, нс менее

Среднее время восс тановления работоспособного состояния генератора, не более

Рабочие условия применения : температура окружающего воздуха -относительная влажность воздуха - напряжение сети питания - частота промышленной сети

±1 %

3 кг

360x270x110 мм

20 В А (для Г6-45), 25 В А(для Г6-45/1) 8000 ч

от 10 °C до 35 °C 80 % при 25 °C (230 ±23) В

(50 ± 1) Гц

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак государственного реестра наносят на лицевую панель генераторов методом офсетной печати, а также на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Генератор поставляется в следующем комплекте

ГЕХПИЧЕСКИЕ ДОКУМЕНТЫ

ТУ РБ 100363840.021-2004 «Генератор сигналов сложной формы Г6-45. Технические условия».

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

I ОС Г 26245-90 «Генераторы сигналов сложной формы. Общие технические требования и методы испытаний».

ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования».

МП.МН 1400-2004 «Генератор сигналов сложной формы Г6-45, Г6-45/1. Методика поверки».

Заключение

Генераторы соответствуют требованиям ТУ РБ 100363840.021-2004. ГОСТ 22261-94.

ОСТ 26245-90, ГОСТ 12.2.091-2002.

Межповерочный интервал - 1 год.

Научно-исследовательский

испытательный цен тр БслГИМ.

г.Минск. Старовиленский тракт, 93.

тел.234-98-13

Аттестат аккредитации № BY 112.021.0.0025
