Аппаратура повременного учета длительности соединений АПУС-5Ц

Назначение

Аппаратура повременного учета соединений АПУС-5Ц предназначена для измерения длительности:

- исходящих местных соединений;

- исходящих междугородных и внутризоновых соединений;

- вызовов спецслужб;

Аппаратура повременного учета соединений АПУС-5Ц обеспечивает

- накопление и хранение информации о всех исходящих соединениях;

- передачу накопленной информации для дальнейшей обработки.

Область применения - действующие электромеханические телефонные станции координатного и декадно-шагового типа (в дальнейшем - АТС) и обеспечивает:

Описание

Аппаратура повременного учета соединений АПУС-5Ц имеет три модификации, имеющие идентичные технические характеристики и отличающиеся количеством каналов для обслуживания групповых приборов АТС:

АПУС-5Ц - 224 информационно-измерительных канала,

АПУС-5Ц-01 - 112 информационно-измерительных каналов.

АПУС-5Ц-01М - 56 информационно-измерительных каналов.

Принцип работы аппаратуры повременного учета соединений АПУС-5Ц заключается в сборе исходных данных о работе приборов группового оборудования и их взаимодействия с абонентскими комплектами.

Аппаратура повременного учета соединений имеет интерфейс RS-232 для передачи данных на ПЭВМ.

Аппаратура повременного учета соединений АПУС-5Ц выполнена в виде металлического крейта, в котором установлены управляющий и периферийные модули.

Внешний вид каждой модификации приведен на рисунках 1,2, 3.

Схема пломбирования от несанкционированного доступа с указанием мест нанесения клейма-наклейки и оттиска государственного поверительного клейма на мастику в пломбировочной чашке над винтом крепления передней панели модуля МК1 приведена в Приложении А.

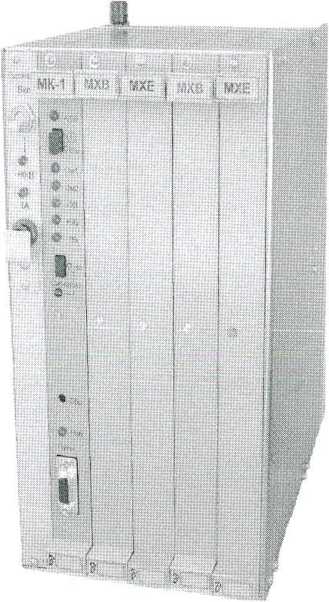

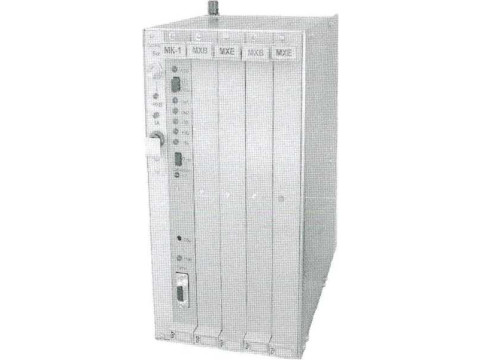

Рис 1 - Внешний вид АПУС-5Ц

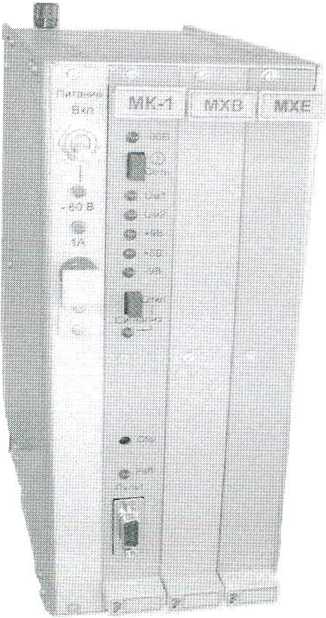

Рис 1 - Внешний вид АПУС-5Ц-01

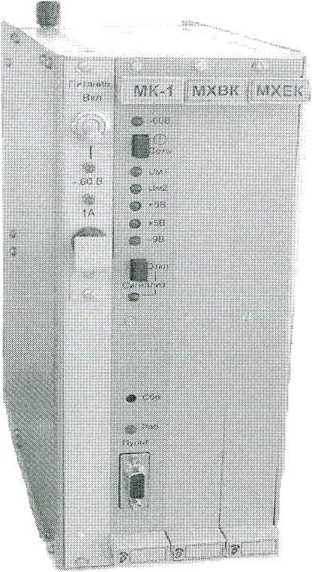

Рис 3 - Внешний вид АПУС-5Ц-01М

Основные технические характеристики

Напряжение питания постоянного тока, В,..........................................от 54 до 72.

Ток потребления, А, не более.....................................................................0,5.

Диапазон тональных сигналов, Гц,...............................................от 700 до 1700.

Период следования тарификационных импульсов, с,...........................1,0±3,540’5.

Частота следования импульсов генератора часов реального времени, Гц,...............................................................8192±1.

Пределы допускаемой абсолютной погрешности измерения длительности (Т) соединений, с,.................................±(2,0+Т-3,540‘Д.

Минимальная фиксируемая длительность соединений, с,

Сопротивление входных цепей, кОм, не менее

Вероятность ошибки определения номера вызывающего и вызываемого абонентов и длительности соединения не более

Сохранение информации при отключении от сети питания в течение, лет

Габаритные размеры ,мм, не более,

АПУС-5Ц........................................................................270x290x260,

АПУС-5Ц-01, АПУС-5Ц-01М...............................................170x290x260.

Масса, кг, не более, АПУС-5Ц

АПУС-5Ц-01, АПУС-5Ц-01М..................................................7.^,,...6,0.

Время установления рабочего режима, мин, не более..................................?.

/// Ф \\\

Рабочие условия эксплуатации:

диапазон температур окружающего воздуха............................от 1 до 40 °C,

относительная влажность.............................................до 80 % при 25 °C.

Средний срок службы, лет,..........................................................................10.

Защита от поражения электрическим током по ГОСТ 12.2.091-2002...............класс 1.

Знак Государственного реестра

Знак Государственного реестра наносится на боковой панели методом шелкографии и на паспорт типографским методом.

Комплектность

Технические документы

ГОСТ 12997-84 "Изделия ГСП. Общие технические условия".

ТУ РБ 400285269.006-2002 «Аппаратура повременного учета соединений АПУС-5Ц. Технические условия».

Заключение

Аппаратура повременного учета соединений АПУС-5Ц соответствует требованиям: ГОСТ 12997-84, ТУ РБ 400285269.006-2002.

Межповерочный интервал - 12 мес.

Научно-исследовательский

испытательный центр БелГИМ

г. Минск. Старовиленский тракт, 93, тел. 234-98-13

Аттестат аккредитации № BY 112.02.1.0.0025
