Антенны измерительные П6-63

Назначение

Антенны измерительные П6-63 (далее - антенны) предназначены для преобразования электромагнитной волны в свободном пространстве в волну в волноводном тракте.

Антенны совместно с измерительными приемными устройствами и генераторами могут применяться для измерения плотности потока мощности электромагнитного поля, параметров антенных устройств, параметров электромагнитной совместимости радиоэлектронных средств, а также возбуждения электромагнитного поля с заданной плотностью потока мощности.

Область применения: для контроля параметров сигналов в системах радиосвязи, мониторинга электромагнитной обстановки.

Описание

Антенна измерительная П6-63 является рупорно-линзовой антенной.

По конструкции антенна представляет собой конический рупор с установленной в его раскрыве фокусирующей линзой из фторопласта. Для согласования волнового сопротивления линзы с волновым сопротивлением свободного пространства на неосвещённой поверхности линзы применен согласующий двухступенчатый чебышевский трансформатор.

Для согласования круглого волновода на входе рупора с прямоугольным волноводом

входа антенны применен ступенчатый переход.

Внешний вид антенны измерительной П6-63 приведен на рисунке 1.

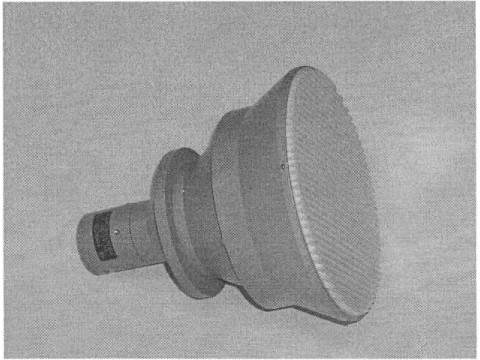

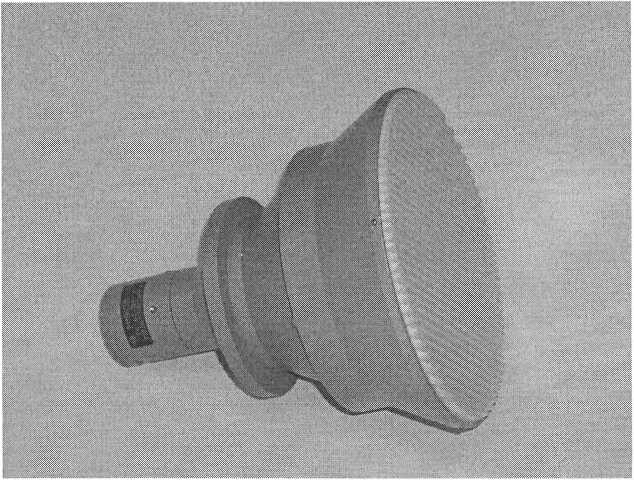

Рис 1 - Внешний вид антенны измерительной П6-63

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочий диапазон частот, ГГц                                        от 17,44 до 25,95

Коэффициент усиления, дБ, не менее                                       29

Пределы допускаемой погрешности коэффициента усиления, дБ, не более ±1,0

Коэффициент стоячей волны входа (КСВ), не более                          1,4

Уровень сигнала при ортогональной поляризации, дБ, не более          минус 30

Уровень боковых лепестков, дБ, не более                             минус 15

По устойчивости и прочности при климатических и механических воздействиях антенна соответствует нормам группы 6 ГОСТ 22261-94.

Рабочие условия эксплуатации антенны:

- температура окружающего воздуха от минус 50 °C до плюс 60 °C;

- относительная влажность окружающего воздуха 95 % при температуре 35 °C;

- минимальное атмосферное давление 60 кПа (460 мм рт. ст.).

Средний срок службы антенны не менее 15 лет.

Средний срок сохраняемости антенны не менее 10 лет для отапливаемых хранилищ или 5 лет для неотапливаемых хранилищ .

Габаритные размеры и масса антенн приведены в таблице 1.

Таблица 1

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится на антенну методом гравирования (приложение А). На эксплуатационной документации знак Государственного реестра наносится на титульном листе методом типографской печати.

Комплектность

Комплектность антенны соответствует таблице 2. Таблица 2

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ BY 100039847.070-2005 "Антенна измерительная П6-63. Технические условия";

МРБ МП. 1512-2005 "Антенна измерительная П6-63. Методика поверки";

ГОСТ 22261-94 "Средства измерений электрических и магнитных велечин. Общие технические условия".

Заключение

Антенны соответствуют требованиям ТУ BY 100039847.070-2005, ГОСТ 22261-94.

Межповерочный интервал - 2 года.

Научно-исследовательский

Испытательный центр БелГИМ

г. Минск, Старовилениский тракт, 93, тел. 234-98-13

Аттестат аккредитации № BY 112.02.1.0.0025.
