Антенны измерительные П6-65

Назначение

Антенны измерительные П6-65 (далее - антенны) предназначенны для преобразования электромагнитной волны в свободном пространстве в волну в коаксиальном тракте.

Антенны совместно с измерительными приемными устройствами и генераторами могут применяешься для измерения плотности потока мощности электромагнитного поля, параметров антенных устройств, параметров электромагнитной совместимости радиоэлектронных средств, а также возбуждения электромагнитного поля с заданной плотностью потока мощности.

Область применения: системы радиосвязи, мониторинг электромагнитной обстановки.

Описание

Антенна измерительная 116-65 является рупорно-линзовой антенной и представляет собой рупор, выполненный как одно целое с диапазонным волноводно-коаксиальным переходом. Плоскость поляризации антенны проходит через ось рупора параллельно узким сторонам апертуры (внутренняя часть корпуса антенны).

Вход антенны - стандартный коаксиальный разьем с волновым сопротивлением 50 Ом (3.05/1.52 мм). Коаксиальная линия корпуса антенны переходит в фидер с прямоугольным внешним проводником и эксцентрически расположенным внутренним стержнем. Далее фидер соединен с коньковым волноводом, который постепенно переходит в Н-образный волновод, а затем в рупор.

Для коррекции фазовых искажений и обеспечения нормальной формы диаграммы направленности в рабочем диапазоне частот в апертуре измерительной антенны установлена линза из пенопласта.

Внешний вид антенны измерительной 116-65 приведен на рисунке 1.

Место нанесения доверительного клейма-наклейки указано в приложении А.

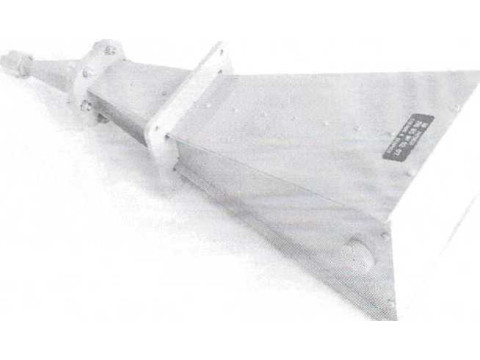

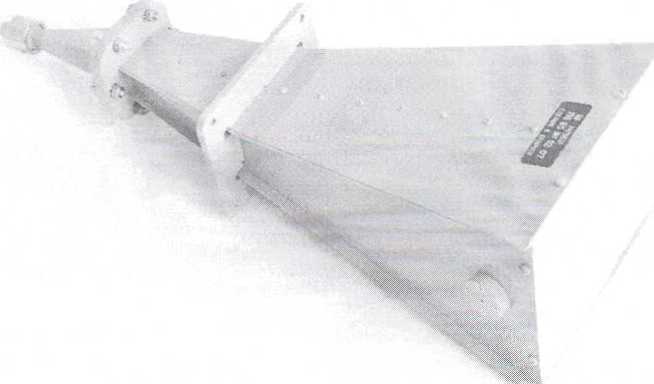

Рис 1 Внешний вид антенны измерительной П6-65.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочий диапазон частот, ГГц

от 2 до 25.95

Коэффициент стоячей волны (КСВ) входа антенны, не более

п

Эффективная площадь, см", не менее:

Пределы допускаемой погрешности эффективной площади, дБ

- в диапазоне частот от 2 до 4 ГГц (включительно)

- в диапазоне частот от 4 до 25,95 ГГц

Уровень сигнала ортогональной поляризации, дБ, не более                     минус 20

Уровень боковых лепестков, дБ, не более

минус 8

По устойчивости и прочности при климатических и механических воздействиях антенны соответствуют группе б ГОСТ 22261-94.

Рабочие условия эксплуатации антенн:

- температура окружающего воздуха от минус 50 °C до плюс 60 °C;

- относительная влажность окружающего воздуха 95 % при температуре 35 °C;

- минимальное атмосферное давление 60 кПа (460 мм рт. ст.).

Средний срок службы антенны не менее 10 лет.

Габаритные размеры и масса антенн приведены в таблице 1

Таблица 1

Знак утверждения типа

Знак утверждения типа наносится на антенну методом гравирования (приложение А). На эксплуатационной документации знак утверждения типа наносится на титульном листе методом типографской печати.

Комплектность

Комплектность антенны соответствует таблице 2.

Таблица 2

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ BY 100039847.089-2007 "Антенна измерительная П6-65. Технические условия";

ГОСТ 22261-94 "Средства измерений электрических и магнитных велечин. Общие технические условия".

МРБ МП. 1757-2008 "Антенна измерительная 116-65. Методика поверки";

Заключение

Антенны измерительные П6-65 соответствуют требованиям ТУ BY 100039847.089-2007. ГОСТ 22261-94.

Межповерочный интервал — не более 24 месяца (для антенн, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
