Измерители иммитанса Е7-20

Назначение

Измерители иммитанса Е7-20 (далее измерители) предназначены для измерения емкости, индуктивности, сопротивления, проводимости, тангенса угла потерь, добротности, модуля комплексного сопротивления, угла фазового сдвига комплексного сопротивления и тока утечки электрорадиоэлементов в диапазоне частот от 25 Гц до 1 МГц при синусоидальном напряжении и при представлении параметров объектов параллельной и последовательной двухэлементной схемой замещения.

Область применения - научные исследования, контроль качества ЭРЭ.

Описание

В основу работы прибора положен метод вольтметра-амперметра.

Иммитансные параметры измеряемого объекта преобразуются в два напряжения, одно из которых пропорционально току, протекающему через исследуемый объект, другое - напряжению на нем. Отношение этих напряжений равно комплексной проводимости или комплексному сопротивлению объекта. Измерение отношения напряжений и расчет иммитансных параметров исследуемого объекта проводится с помощью встроенного микропроцессора.

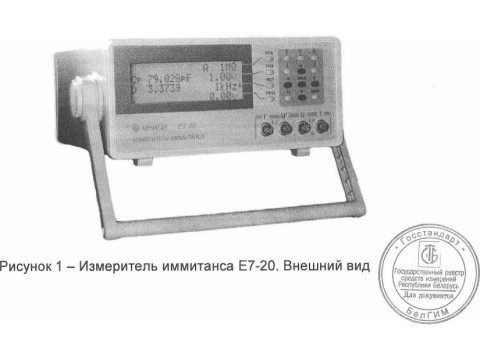

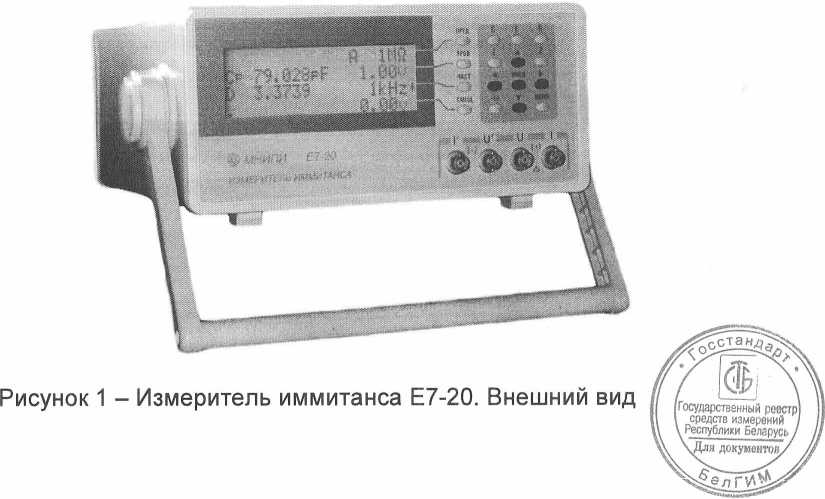

Внешний вид прибора приведен на рисунке 1.

Схема пломбировки прибора для защиты от несанкционированного доступа с указанием места нанесения оттиска знака поверки приведена в приложении А.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики представлены в таблицах 1-3.

Таблица 1

Значения допускаемых основных погрешностей измерителей при измерении Rs, RP, GP, Ls, LP, Cs, CP, Xs, D, Q, <p, I, приведены в таблице 2.

2

Государственный ooecrnl \ДЛЯ Документов/

Диапазоны измерений и пределы допускаемой основной относительной погрешности при измерении модуля комплексного сопротивления I Zl, при напряжении измерительного сигнала 1 В соответствуют величинам, указанным в таблице 3.

Таблица 3

Дополнительная погрешность при измерении параметров иммитанса, вызванная изменением температуры окружающего воздуха от (20±2) °C до любой в пределах рабочих условий применения на каждые 10 °C, не более половины предела допускаемой основной погрешности.

Диапазон установки напряжения измерительного сигнала от 40 мВ до 1 В (среднее квадратическое значение) с дискретностью 20 мВ.

Пределы допускаемой относительной погрешности при установке напряжения измерительного сигнала на частоте 1 кГц, %:

- в диапазоне до 100 мВ включительно,

- в диапазоне свыше 100 мВ,

Выходное сопротивление источника измерительного сигнала, Ом.....................(100±20).

Диапазон установки напряжения смещения внутреннего источника, В............от 0 до 40.

- в диапазоне от 0 до 4 В с дискретностью, мВ

- в диапазоне свыше 4 до 40 В с дискретностью, мВ,

Пределы допускаемой погрешности при установке напряжения смещения внутреннего источника:

- в диапазоне от 0 до 100 мВ включительно, мВ,

- в диапазоне свыше 100 мВ, %

Диапазон установки напряжения смещения внешнего источника, В,..........от 0 до 120 В.

Ограничительное сопротивление цепи подачи внешнего смещения и огран сопротивление цепи контроля напряжения смещения, кОм,.......................

Время одного измерения (без времени выбора предела измерений) при частоте измерительного сигнала 1 кГц:

- в режиме «Норма», с, не более.............................................................................1.

- в режиме «Быстро», с, не более..........................................................................0,1.

Сервисные функции:

- автоматическая компенсация начальных параметров присоединительных устройств (до ± 1 нСм по GP, при отключенном объекте измерений и ± 1 мОм по R при коротком замыкании);

- автоматический и ручной выбор предела измерений IZI;

- автоматический внутренний запуск;

- допусковый контроль измеряемых параметров;

- определение процентных отклонений измеряемых параметров от заданной величины;

- передача-прием информации по стандартному интерфейсу RS-232C.

Время установления рабочего режима, мин, не более

Время непрерывной работы, ч, не менее

Потребляемая мощность, В А, не более

Рабочие условия применения:

- температура окружающего воздуха, °C............................................от 5 до 40;

- относительная влажность воздуха, %,........................90 при температуре 25 °C;

- атмосферное давление, кПа (мм рт. ст.)..................от 84 до 106,7 (от 630 до 800.

Предельные условия транспортирования:

- температура окружающего воздуха, °C...........................от минус 30 до плюс 70;

- относительная влажность воздуха, %,....................до 95 при температуре 25 °C;

- атмосферное давление, кПа (мм рт. ст.),...............от 84 до 106,7 (от 630 до 800).

Средний срок службы, лет, не менее

Средняя наработка на отказ, ч, не менее...........................................................15

Среднее время восстановления работоспособного состояния, ч, не более

Измерители по требованиям электробезопасности соответствуют классу защиты I по ГОСТ 12.2.091-2002.

Знак утверждения типа

Знак Утверждения типа наносится на шильдик, расположенный на задней панели измерителя, методом офсетной печати и на эксплуатационную документацию типографским методом.

Комплектность

Комплект поставки измерителей иммитанса Е7-20 представлен в таблице 3.

4

средств измерений Республики Беларусь \Для документов/

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ РБ 100039847.042-2004 «Измеритель иммитанса Е7-20. Технические условия».

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

МП.МН 1353-2004 «Измеритель иммитанса Е7-20. Методика поверки».

Заключение

Измерители иммитанса Е7-20 соответствуют требованиям ТУ РБ 100039847.042-2004, ГОСТ 22261-94, ТР ТС 004/2011, ТС 020/2011 (декларация о соответствии № ТС BY/112 11.01. ТР004 003 18147 от 17.08.2016).

Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
