Генераторы сигналов функциональные Г6-46 (далее - генераторы) предназначены для формирования сигналов синусоидальной, треугольной, прямоугольной, пилообразной форм и прямоугольной (уровень ТТЛ) форм.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 16 1706 14
Наименование	Генераторы сигналов функциональные Г6-46
Год регистрации	2014
Номер сертификата	9414
Дата регистрации	2014-10-30
Срок действия	2019-10-30
Получатель сертификата	ОАО "МНИПИ", г. Минск, Республика Беларусь (BY)

Производитель / Заявитель

ОАО "МНИПИ"

Адрес: 220113, г. Минск, ул. Я. Коласа, 73

Контакты: тел. (017) 237-18-77, факс (017) 237-23-92/ e-mail: oaomnipi@mail.belpak.by

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МП.Мн 1203-2002 (утверждена БелГИМ) с изменением №1-2.

Поверители

Скачать

Описание типа РБ 03 16 1706 14 [2015-09-02]

rb-03-16-1706-14_2015-09-02.pdf

Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность Заключение

Назначение

Генераторы применяются для исследования, настройки и испытаний систем и приборов, используемых в различных областях хозяйственной деятельности.

Описание

Генераторы построены по схеме автогенератора аналового типа с электронным управлением частотой. Выбор поддиапазонов генерации осуществляется переключением частотозадающих конденсаторов и коммутацией токов управления с помощью блока переключателей.

Генераторы формируют сигналы синусоидальной, треугольной, прямоугольной, пилообразной, прямоугольной (уровень ТТЛ) форм в диапазоне частот от 0,1 Гц до 1 МГц с разделением на семь поддиапазонов. В пределах каждого из поддиапазонов осуществляется плавная перестройка частоты. Для измерения и индикации частоты формируемых сигналов генераторы имеют внутренний частотомер.

Внешний вид генераторов приведен на рисунке 1.

Место нанесения знака поверки (клеймо-наклейка) - задняя панель генератора (приложение А, рисунок А.1).

Места пломбирования и нанесения поверительного клейма - задняя панель генераторов сигналов (приложение А, рисунок А.1).

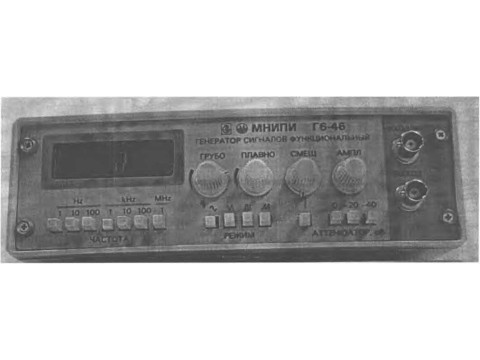

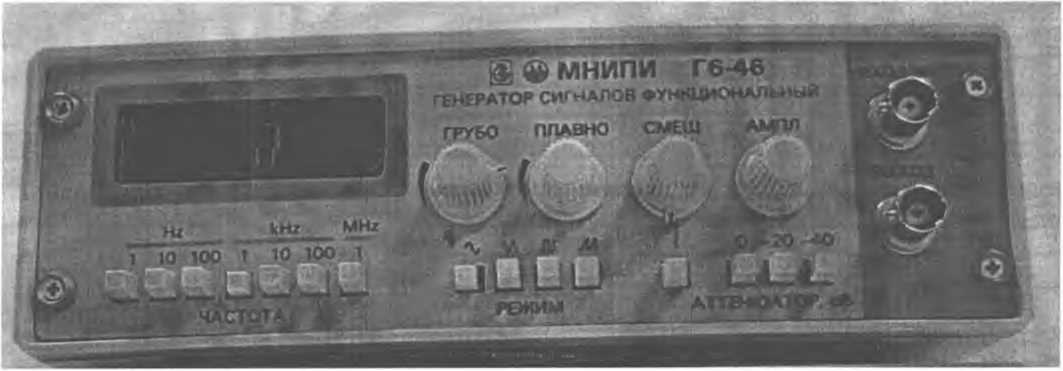

Рисунок 1 - Генераторы сигналов низкочастотные Г6-46. Вид спереди.

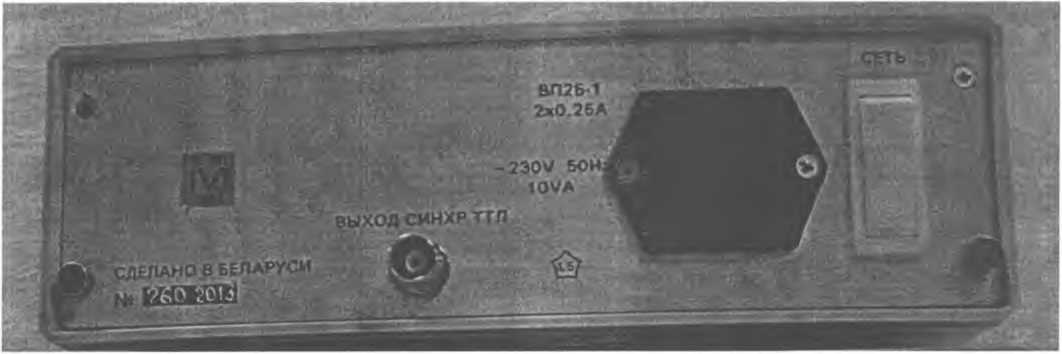

Рисунок 2 - Генераторы сигналов низкочастотные Г6-46. Вид сзади.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики генераторов сигналов низкочастотных Г6-46 указаны в таблице 1.

Таблица 1 - Основные технические и метрологические характеристики генераторов Г6-46.

Наименование характеристики	Значение
Диапазон частот	от 0,1 Гц до 1 МГц
Поддиапазоны частот	от 0,1 до 1 Гц, от 1 до 10 Гц, от 10 до 100 Гц, от 100 Гц до 1 кГц, от 1 до 10 кГц, от 10 до 100 кГц, от 100 кГц до 1 МГц, плавная перестройка внутри поддиапазона
Пределы относительной допускаемой погрешности установки частоты	± 1 %

Наименование характеристики	Значение
Амплитуда сигнала	не менее 5 В на нагрузке 600 Ом, не менее 10 В - без нагрузки
Плавное ослабление сигнала	не менее 20 дБ
Ступенчатое ослабление сигнала	минус 20, минус 40 дБ
Пределы погрешности ступенчатого ослабления сигнала:
- на частотах от 2 Гц до 200 кГц	± 0,5 дБ
- на частотах от 200 кГц до 2 МГц	±1 дБ
Нестабильность частоты:
за 15 мин	не более 0,1 %
Параметры сигнала синусоидальной формы
Коэффициент гармоник на частотах:
от 10 до 100 кГц	не более 3 %
Неравномерность уровня сигнала относительно уровня на частоте 1 кГц на частотах:
- от 0,1 до 100 Гц	не более ± 3 %
- от 100 Гц до 10 кГц	не более ±1,5%
- от 10 до 100 кГц	не более ± 3 %
- от 100 кГц до 1 МГц	не более ± 5 %
Параметры сигнала прямоугольной формы
Длительность фронта и среза	не более 100 нс
Выбросы на вершинах	не более 5 %
Погрешность коэффициента заполнения	не более 5%
Параметры сигналов треугольной и пилообразной формы
Нелинейность на уровне от 0,1 до 0,9	не более 1,5%
Параметры сигнала прямоугольной формы (уровень ТТЛ):
- время перехода из “1” в “0” и из “0” в “1”	не более 100 нс
- напряжение “1”	не менее 2,4 В
- напряжение “0”	не более 0,4 В
Напряжение питания	(230 ± 23)В
Потребляемая мощность, не более	10 В-А
Масса, не более	2,0 кг
Габаритные размеры, не более	210x248x71
Диапазон температур рабочих условий применения	от 5 °C до 40 °C

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель генераторов методом офсетной печати, на эксплуатационную документацию - типографским методом.

Комплектность

Комплект поставки генераторов приведен в таблице 2.

Таблица 2

Наименование, тип	Обозначение	Количество	Примечание
1 Генератор сигналов функциональный Г6-46	УШЯИ.468759.021	1
2 Шнур сетевой SCZ-1		1	' ' '
3 Кабель К№1	Тг4.850.252	1	1 вставляется по ' у отдельному Заказу

Наименование, тип	Обозначение	Количество	Примечание
4 Кабель К№3	РУВИ.685631.011	1
5 Нагрузка 600 Ом	УШЯИ.468548.005	1	Поставляется по отдельному заказу
6 Переход СР-50-95ФВ 7 Вставка плавкая	ВР0.364.013ТУ	1	То же
ВП2Б-1 0,25 А, 250 В	ОЮО.481.005 ТУ	2
8 Руководство по эксплуатации	УШЯИ.468759.021 РЭ	1
9 Методика поверки	УШЯИ.468759.021 МП (МП.МН 1203 -2002)	1
10 Упаковка	УШЯИ.305641.033-04	1
