Стенды для поверки локомотивных скоростемеров СИП1.СЛ
| Номер в ГРСИ РФ: | РБ 03 06 3364 14 |
|---|---|
| Раздел: | Средства измерений параметров движения и вибрации [6] |
| Категория: | Скоростемеры |
| Производитель / заявитель: | ОАО "Гомельское специальное конструкторско-техническое бюро гидропневмоавтоматики" (ГСКТБ ГА), г. Гомель |
Стенды для поверки локомотивных скоростемеров СИП1.СЛ (далее - стенды) предназначены для измерения и контроля метрологических характеристик локомотивных скоростемеров типа ЗСЛ2М-150П и ЗСЛ2М-220П ТУ 25-0519.005-82.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 06 3364 14 |
| Наименование | Стенды для поверки локомотивных скоростемеров СИП1.СЛ |
| Год регистрации | 2014 |
| Номер сертификата | 9420 |
| Дата регистрации | 2014-10-30 |
| Срок действия | 2019-10-30 |
| Получатель сертификата | ОАО "ГСКТБ ГА", г. Гомель, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "ГСКТБ ГА"
Адрес: ул. Советская, 145, г. Гомель, 246629
Контакты: 10(375 232)68 31 27 / 10(375 232)68 31 40 / email@gsktb.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП 1683-2007. |
Поверители
Скачать
|
Описание типа РБ 03 06 3364 14 [2013-12-02]
rb-03-06-3364-14_2013-12-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 06 3364 14 [2015-09-17]
rb-03-06-3364-14_2015-09-17.pdf
|
Скачать |
Описание типа
Назначение
Стенды для поверки локомотивных скоростемеров СИП1.СЛ (далее - стенды) предназначены для измерения и контроля метрологических характеристик локомотивных скоростемеров типа ЗСЛ2М-150П и ЗСЛ2М-220П ТУ 25-0519.005-82.
По типу размещения стенды предназначены для эксплуатации в депо локомотивного хозяйства и ремонтных организациях в закрытых помещениях, защищенных от агрессивных газов и пыли.
Область применения стендов - для проведения поверки и испытаний локомотивных скоростемеров ЗСЛ2М-150П и ЗСЛ2М-220П в депо локомотивного хозяйства и ремонтных организаций.
Описание
Стенд состоит из стола сварной конструкции, который является основанием для установки рамы редуктора, поводков привода и стоек для крепления поверяемых скоростемеров, пульта управления, пневмо- и электроаппаратуры, измерительных приборов и магистральных трубопроводов. Конструкцией стенда предусмотрена возможность установки пульта управления в удобное для пользователя положение.
На верхней плите стола на поворотных фланцах крепятся стойки, предназначенные для крепления двух поверяемых скоростемеров. Подвод и отключение сжатого воздуха каждого поверяемого скоростемера осуществляется отдельным вентилем. Поворотные фланцы дают возможность поворачивать поверяемый скоростемер на 180°, а для удобства наблюдения показаний скоростемера при его повороте на 180° к задней стенке стола прикреплено зеркало. На верхней плите стола также расположены пульт управления и два манометра, один из них эталонный, предназначенный для контрольной проверки давления воздуха в пневматической системе стенда.
Внутри стола на раме крепится червячный мотор-редуктор, с передаточным отношением редуктора 1:20 и вертикальным выходом вала, а также цилиндрический редуктор, который является передаточным звеном вращения от мотор-редуктора к поводкам скоростемеров. На валу электродвигателя мотор-редуктора установлен диск датчика скорости с числом зубь^^^ц^^ раме редуктора - индуктивный выключатель. Внутри стола расположены также элокт^ог^^ф ц стабилизатор напряжения. I
Плавное регулирование давления воздуха при поверке скоростемеров обеспечиваЙйкяшам' редукционный, рукоятка управления которого размещена на верхней крышке столцЛй^^вйег сжатого воздуха, подводимого к поверяемому скоростемеру, должно быть не менее 0,9 МПа (9,0 кг/см2). Подвод сжатого воздуха от редукционного клапана к поверяемым скоростемерам осуществляется гибкими рукавами, что обеспечивает удобство подключения.

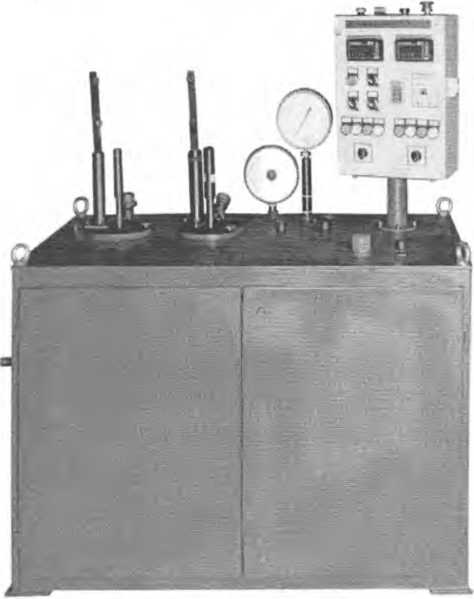

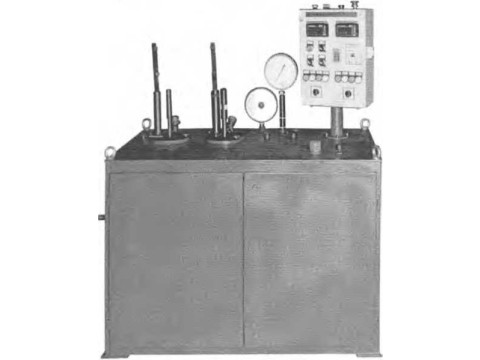

Внешний вид стенда представлен на рисунке 1.
Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в Приложении А к описанию типа.
Рисунок 1 - Внешний вид стенда
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблице 1.
Таблица 1 - Основные технические и метрологические характеристики стенда
|
Наименование |
Значение |
|
1. Напряжение питания, В |
230 ± 40 |
|
2. Частота сети, Гц |
50 ± 1 |
|
3. Потребляемая мощность, кВт, не более |
1,2 |
|
4. Количество одновременно поверяемых скоростемеров, шт. |
1 или 2 |
|
5. Диапазон измеряемых скоростей, км/ч: для локомотивных скоростемеров ЗСЛ2М-150П для локомотивных скоростемеров ЗСЛ2М-220П |
от 5 до 150 от 5 до 220 |
|
6. Пределы допускаемой относительной погрешности воспроизведения условной линейной скорости, % |
±0,5 |
|
7. Емкость счетчика условно пройденного пути, м |
999999,9 |
|
8. Пределы допускаемой абсолютной погрешности на 20 км условно пройденного пути, км |
±0,02 |
|
9. Давление воздуха на входе стенда, МПа |
0,90 ± 0,05 |
|
10. Диапазон регулирования давления воздуха, МПа |
от 0,25 до 0,80 |
|
11. Пределы допускаемой абсолютной погрешности задания давления воздуха, МПа |
± 0,0075 |
|
12. Масса, кг, не более |
240 |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационные документы методом типографской печати.
Комплектность
|
1 Стенд испытательный для поверки локомотивных скоростемеров в сборе 2 Эксплутационные документы: |
-1 шт. |
|
Руководство по эксплуатации Формуляр Ведомость эксплуатационных документов 3 Упаковка |
- 1 шт. - 1 шт. - 1 шт. - 1 шт. |
|
4 Методика поверки МРБ МП 1683 - 2007 |
-1 шт. |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 12.2.091-2002 "Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Общие требования"
ТУ BY 400051599.047-2006 "Стенд для поверки локомотивных скоростемеров СИП1.СЛ. Технические условия";
ГОСТ 8.281-78 "Государственная система обеспечения единства измерений. Скоростемеры локомотивные. Методы и средства поверки";
МРБ МП 1683 - 2007 "Стенд для поверки локомотивных скоростемеров СИП1.СЛ. Методика поверки".
Заключение
Стенды для поверки локомотивных скоростемеров СИП 1. С Л соответствуют требованиям ТУ BY 400051599.047-2006, ГОСТ 12.2.091-2002 , ГОСТ 8.281-78.
Поверка производится по МРБ МП 1683 - 2007 "Стенд для поверки локомотивных скоростемеров СИП1.СЛ. Методика поверки".
Межповерочный интервал - не более 12 месяцев, для стендов, предназначенных для применения, либо применяемых в сфере законодательной метрологии.
Государственное предприятие "Гомельский ЦСМС" ул.Лепешинского, 1, 246015, г.Гомель, аттестат аккредитации BY/112 2.1.0.1751.
Другие Скоростемеры
