Комплексы для измерений и контроля параметров роторных агрегатов "БАЗАЛЬТ"
| Номер в ГРСИ РФ: | РБ 03 13 5561 14 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ООО "ДИАМЕХ 2000", г. Москва |
|
Описание типа РБ 03 13 5561 14 [2015-02-04]
rb-03-13-5561-14_2015-02-04.pdf
|
Скачать |
Комплексы для измерений и контроля параметров роторных агрегатов «БАЗАЛЬТ» (далее - комплексы) предназначены для непрерывного измерения среднего квадратического значения (СКЗ) виброскорости, а также частоты вращения. На основе полученных данных комплексы осуществляют контроль текущего технического состояния и защиту роторных машин от разрушений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5561 14 |
| Наименование | Комплексы для измерений и контроля параметров роторных агрегатов "БАЗАЛЬТ" |
| Год регистрации | 2014 |
| Номер сертификата | 9434 |
| Дата регистрации | 2014-10-30 |
| Срок действия | 2018-12-27 |
| Получатель сертификата | ООО "ДИАМЕХ 2000", г. Москва, Россия (RU) |
Производитель / Заявитель
ООО "ДИАМЕХ 2000"
Адрес: 115432, г. Москва, 2-й Кожуховский проезд, д.29, корп. 2, стр. 16
Контакты: тел.: (095) 223-04-20, факс: (095) 223-04-90 / E-mail: diamech@diamech.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Комплексы метрологически не обеспечены в Республике Беларусь ввиду отсутствия необходимых эталонов. |
| Методика поверки | Поверка проводится по приложению П1 документа БАЗ.000.000РЭ (2013 г.). |
| Признание поверки | Первичная при выпуске из производства и периодическая: ООО "ДИАМЕХ 2000" (аттестат аккредитации -№ РОСС RU.0001.310224, шифр поверительного клейма - ВЫЖ). |
Поверители
Скачать
|
Описание типа РБ 03 13 5561 14 [2015-02-04]
rb-03-13-5561-14_2015-02-04.pdf
|
Скачать |
Описание типа
Назначение
Комплексы для измерений и контроля параметров роторных агрегатов «БАЗАЛЬТ» (далее - комплексы) предназначены для непрерывного измерения среднего квадратического значения (СКЗ) виброскорости, а также частоты вращения. На основе полученных данных комплексы осуществляют контроль текущего технического состояния и защиту роторных машин от разрушений.
Описание
Принцип действия комплексов основан на преобразовании значений измеряемой величины в электрический сигнал, последующей его обработке и сравнении измеренных значений с уровнями аварийной и предупредительной сигнализации.
Комплекс состоит из первичных преобразователей (датчиков), блоков измерений БИ 100 и блока гальванического разделения БГР100, который может быть подключен к персональному компьютеру.
Структурная схема комплекса приведена на рисунке 1.
Рисунок 1 - С груктурная схема комплекса для измерений и контроля параметров роторных агрегатов «БАЗАЛЬТ»
В качестве первичных преобразователей в канале измерения виброскорости используются акселерометры с выходом по напряжению (1СР) моделей АС102, АС104. АС131, АС 133, АС 136 и ВС404-2М. АС244. В канале измерения частоты вращения используются датчики числа оборотов моделей 1F5646. IFRM и Bil,5-EG08K-Yl.
Акселерометры представляют собой пьезоэлектрические преобразователи, использующие прямой пьезоэлектрический эффект, состоящий в появлении на пьезоэлектрическом элементе электрического заряда, пропорционального ускорению, воздействующему на преобразователь. Внешний вид акселерометров представлен на рисунке 2.
Рисунок 2 - Внешний вид акселерометров
Датчики числа оборотов представляют собой вихретоковые преобразователи, принцип действия которых основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте кон троля (роторе).
Внешний вид датчиков числа оборотов представлен на рисунке 3.
Блок измерений БИ 100 имеет 16 измерительных каналов и позволяет осуществлять цифровую обработку сигналов, включающую интегрирование, спектральный анализ (БПФ), контроль и сравнение измеряемых параметров с заданными уровнями. По восьми каналам формируются сигналы предупреждения и аварийного отключения оборудования. Блок измерений БИ 100 изготавливается в двух исполнениях: с дисплеем и без дисплея.
Внешний вид блока измерений БИ 100 представлен на рисунке 4.
Блок измерений БИ 100 без дисплея
Блок измерений БИ 100 с дисплеем
Рисунок 4 Внешний вид блока измерений БИ 100

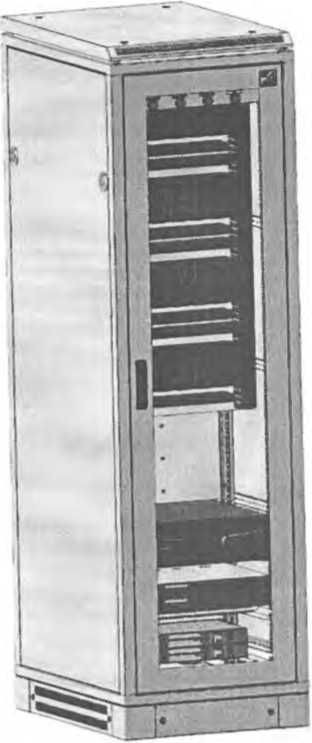

Блок гальванического разделения БГР100 включает устройства автоматики, источники питания, блоки связи, серверы. Блок имеет интерфейс для подключения ПК. Внешний вид блока гальванического разделения БГР100 представлен на рисунке 5.
Рисунок 5 Внешний вид блока гальванического разделения Ы Р100
Комплексы позволяют устанавливать уровни пороговых значений (уставок сигнхти-зации) контролируемых параметров, в случае превышения которых в блоках измерении БИ 100 формируются управляющие сигналы. которые могут быть использованы в системах зашиты промышленных агрегатов от превышения заданного значения контролируемою параметра. Задание пороговых значений осуществляется при помощи компьютера. Комплексы дают возможность измерять температуру.
Комплексы для измерений и контроля параметров роторных агрегатов «БАЗАЛЬТ» выпускаются в двух исполнениях: общего назначения и взрывозащищенное. В состав комплекса во взрывозащищенном исполнении входят: блок гальванического разделения Ы Р100, мат истральный коммутатор МК (с маркировкой взрывозащиты 2ЕхпАНТ4Х), блок измерений БШОО МК (2ExnAnL!ICT6X). акселерометр модели АС104-ЗС (2ЕхпСп1_ПСТ4Х), датчик числа оборотов Bil.5-EG08K.-Yl (2ExnLIICT4X) и коробка клеммная КК2-01 (2ExnAnLmllCT6X).
