Приборы для проверки часов ППЧ-1э

Номер в ГРСИ РФ:	РБ 03 15 5148 13
Раздел:	Средства измерений времени и частоты [15]
Производитель / заявитель:	ИП Колоницкий М.И., г. Витебск

Скачать

	Описание типа РБ 03 15 5148 13 [2013-01-01] rb-03-15-5148-13_2013-01-01.pdf	Скачать
	Описание типа РБ 03 15 5148 13 [2013-11-11] rb-03-15-5148-13_2013-11-11.pdf	Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Приборы для проверки часов ППЧ-1э (в дальнейшем приборы) предназначены для определения суточного хода механических часов и электронно-механических кварцевых часов (КНЧ) путём измерения их мгновенного хода. Приборы также позволяют контролировать амплитуду колебаний баланса механических часов по времени прохождения балансом угла подъёма и временную разность прихода импульсов от часов (невыкачку).

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 15 5148 13
Наименование	Приборы для проверки часов ППЧ-1э
Год регистрации	2013
Номер сертификата	8554
Дата регистрации	2013-07-02
Срок действия	2018-07-02
Получатель сертификата	ИП Колоницкий М.И., г. Витебск, Республика Беларусь (BY)

Производитель / Заявитель

ИП Колоницкий М.И.

Адрес: ул. Кирова, 13/19, г. Витебск, 210001

Контакты: +375(212)367303

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МРБ МП.2328-2013.

Поверители

Скачать

	Описание типа РБ 03 15 5148 13 [2013-01-01] rb-03-15-5148-13_2013-01-01.pdf	Скачать
	Описание типа РБ 03 15 5148 13 [2013-11-11] rb-03-15-5148-13_2013-11-11.pdf	Скачать

Описание типа

Назначение Описание Знак утверждения типа Комплектность Заключение

Назначение

ОБЛАСТЬ ПРИМЕНЕНИЯ

Приборы предназначены для использования на предприятиях службы быта по ремонту часов, в часовых мастерских, предприятиях торговли и часовых заводах.

Описание

Фотография общего вида электронного блока прибора приведена ниже.

Схема пломбирования от несанкционированного доступа и указания мест для нанесения оттиска клейма изготовителя и оттиска клейма поверки средств измерений приведена на рис. 1.

Приборы с версией программного обеспечения V.4.0531 позволяют проверять:

- механические часы с периодом колебаний баланса 0,2; 0,25; 0,285714(285714); 0,3(3); 036(36); 0,4; 0,5; 0,6 с;

- электронно-механические часы с интервалом следования импульсов 1,0, 0,0625 с .

Приборы имеют две модификации ППЧ-1э и ППЧ-1эм. Модификация ППЧ-1э предназначена для определения параметров хода механических часов^^^^^тоонно-

ШО

( (Госудч;хп»снн»*й реестр! I

11 I измерений / II

\\ \ -парусь/ Ц

л г’ \Дм А^уменгод/ //

ЛИСТ 1 ИЗ 6 ./

механических кварцевых часов, модификация прибора ППЧ-1эм предназначена для определе- ния параметров хода механических часов.

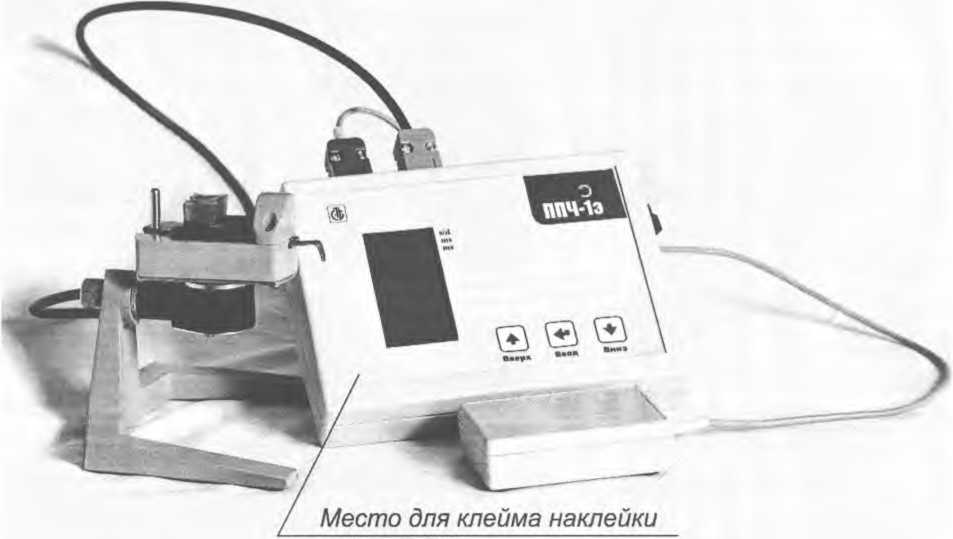

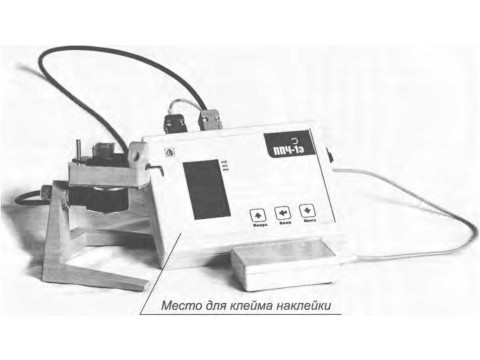

Фото 1 Общий вид прибора

189

Место нанесения оттиска клейма

Место нанесения оттиска клейма изготовителя

Рис.1 Схема и места нанесения доверительных клейм.

Принцип работы прибора основан на измерении интервалов времени между акустическими сигналами механических часов, преобразованных в электрический сигнал, с помощью пьезоэлектрического микрофона. Аналогично производится измерение интервалов времени между импульсами, которые поступают на шаговый двигатель электронномеханических кварцевых часов, преобразованных в электрический сигнал с помощью датчика индуктивного. Определение периода колебаний баланса, расчет суточного хода, контроль амплитуды колебаний баланса, «невыкачки» выполняется микропроцессором по специальной управляющей программе. Точность измерений обеспечивается высокостабильным кварцевым генератором. Результаты измерений и расчётов выводятся на дисплей. Суточный ход, «невыкачка» и амплитуда выводятся на дисплей в цифровом виде, базовое время измерения параметров хода механических часов составляет 8 периодов колебаний баланса. Время измерения параметров КНЧ составляет 10 или 60 интервалов для часов с интервалом следования импульсов 1,0 с и 160 интервалов для часов с интервалом следования импульсов 0,0625 с.

Запись диаграммы хода часов выводится на дисплей. Ход часов во время проверки можно прослушивать через звуковоспроизводящее устройство прибора. Масштаб записи хода в поперечном направлении можно изменять непосредственно во время проверки.

Прибор имеет ряд сервисных настроек, позволяющих оператору выбрать для себя оптимальный режим работы прибора это:

- предварительная установка периода колебаний баланса проверяемых часов;

- выбор режима записи;

- включение, отключение звука;

- включение, отключение цифровой индикации;

- изменение масштаба записи хода часов.

В качестве дополнительного устройства прибор имеет встроенные часы, которые показывают текущее время в формате чч мм сс, а также дату, день недели, год. Часы, кроме того, имеют функцию таймер, с выдачей звукового сигнала в установленное время. Информация часов сохраняется при отключении прибора от источника питающего напряжения. Информация часов выводится на дисплей при включении прибора и присутствует на дисплее в тот момент, когда не производится проверка часов. Конструктивно прибор выполнен в пластмассовом корпусе. На передней панели прибора расположен дисплей, три кнопки для выбора режимов работы и настройки прибора, индикатор включения. На боковых сторонах прибора расположен выключатель питания (справа) переключатель микрофон/датчик (слева), на задней стенке корпуса расположены разъёмы для подключения микрофона, индуктивного датчика и источника питания прибора. На крышке снизу имеется откидная подставка для выбора удобного положения прибора при работе.

Госу j t п. ш ын реестр] I р • ьр**нмй I \f ш»Ье арусь/

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧСКИЕ

ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики прибора приведены в

таблице 1.

Таблица 1

Наименование показателя	Значение показателя
1	2
1. Периоды колебаний балансов проверяемых механических часов, с	0,2; 0,25; 0,285714(285714); 0,3(3); 0,36(36); 0,4; 0,5; 0,6.
2. Интервал следования импульсов проверяемых электронно-механических кварцевых часов, с	1,0; 0,625
3. Погрешность измерения суточного хода для электронно-механических кварцевых часов, с/сут, не более	±0,1
4. Погрешность измерения суточного хода механических часов, с/сут не более	±1,0
5. Суточный ход встроенных часов, с не более	±2,0
6. Электропитание род тока напряжение, В	постоянный 5 ±0,4
7. Потребляемая мощность, Вт, не более	1,75
8. Масса прибор в комплекте, кг не более	2,0 / ----------------------------------и.

реестр прений Беларусь дбкумеатов

Рес<>/.'

9. Габаритные размеры электронного блока, мм, не более	13720065/35
10. Номинальная опорная частота внутреннего генератора, Гц	355555
11. Срок службы прибора, лет не менее	10
12. Наработка на отказ, часов не менее	10000

Погрешности, определения амплитуды колебаний баланса механических часов по времени прохождения балансом угла подъёма и временной разности прихода импульсов от часов (невыкачки), не нормируются.
