Калибраторы многофункциональные портативные серии СЕР (далее - калибраторы) предназначены, в зависимости от исполнения, для измерения и воспроизведения сигналов силы и напряжения постоянного тока, сопротивления постоянному току, сигналов термопреобразователей сопротивления и термопар, частоты периодических сигналов и счёта импульсов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5153 13 |
| Наименование | Калибраторы многофункциональные портативные серии CEP |
| Год регистрации | 2013 |
| Номер сертификата | 8559 |
| Дата регистрации | 2013-07-02 |
| Срок действия | 2018-07-02 |
| Получатель сертификата | фирма "WIKA Alexander Wiegand SE & Co. KG", Германия (DE) |
Производитель / Заявитель
фирма "WIKA Alexander Wiegand SE & Co. KG"
Адрес: Alexander - Wiegand - Strasse 30, 63911 Klingenberg
Контакты: 8 1049 9372 132 395 / 8 1049 9372 132 414 (406) / info@wika.de
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2333-2013 с изменением №1. |
Поверители
Скачать
|
Описание типа РБ 03 13 5153 13 [2014-02-26]
rb-03-13-5153-13_2014-02-26.pdf
|
Скачать |
Описание типа
Назначение
Калибраторы многофункциональные портативные серии СЕР (далее - калибраторы) предназначены, в зависимости от исполнения, для измерения и воспроизведения сигналов силы и напряжения постоянного тока, сопротивления постоянному току, сигналов термопреобразователей сопротивления и термопар, частоты периодических сигналов и счёта импульсов.
Калибраторы применяются в качестве эталонного или рабочего средства измерений при проведении научных исследований, контроле параметров технологических процессов в различных областях хозяйственной деятельности при испытаниях, поверке и калибровке средств измерений электрических величин в лабораторных и полевых условиях.
Описание
Принцип действия калибраторов в режиме измерения основан на аналогово-цифровом преобразовании измеряемых величин и обработке полученной цифровой информации с выводом результатов на ЖК-дисплей. В режиме воспроизведения вводимая входная цифровая информация обрабатывается на микро-ЭВМ, отображается на ЖК-дисплее и преобразуется в требуемый аналоговый сигнал, который выводится на соответствующие выходные клеммы.
Калибраторы представлены следующими исполнениями: СЕР 1000, СЕР3000, СЕР6000, СЕР6100.
Калибраторы исполнения СЕР1000 предназначены для измерения сигналов силы и напряжения постоянного тока и воспроизведения сигналов постоянного тока. Особенностью калибраторов СЕР 1000 является наличие рукоятки, позволяющей плавно регулировать значение выходного сигнала. Также имеются функции “Шаг” и “Цикл”, предназначенные для автоматического задания дискретных значений выходного сигнала в диапазоне от 4 до 20 мА с шагом 25 % (4, 8,12,16,20 мА). Калибраторы СЕР 1000 имеют встроенные тестовые провода.
Калибраторы исполнения СЕРЗООО предназначены для измерения и воспроизведения сигналов термопар, термопреобразователей сопротивления и сопротивления постоянному току. Калибраторы СЕРЗООО имеют возможность уставки от 1 до 9 значений выходного сигнала с записью их в энергонезависимую память. Данные точки можно вызывать как независимо, так и в пошаговом режиме.
Основным отличием калибраторов исполнения СЕР6100 от исполнения СЕР6000 является возможность полного документирования процесса калибровки в обычном режиме без специального программного обеспечения. Также имеется функция вывода на печать сертификата ка-либровки при помощи портативного опционального принтера (без применения
Калибраторы исполнений СЕР 1000, СЕР6000, СЕР6100 обеспечивают совмеети^ётьХс НART-устройствами. || СиЫг’
Внешний вид калибраторов приведён на рисунке 1.

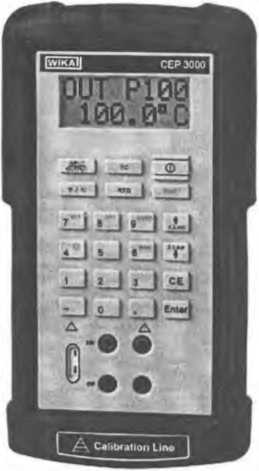

СЕРЗООО

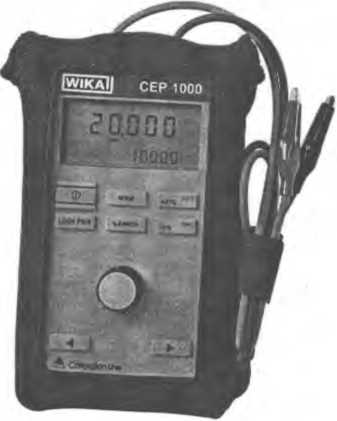

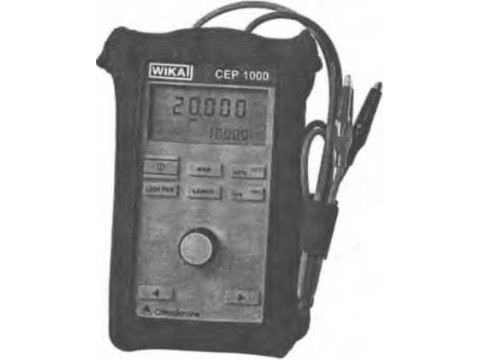

СЕР 1000

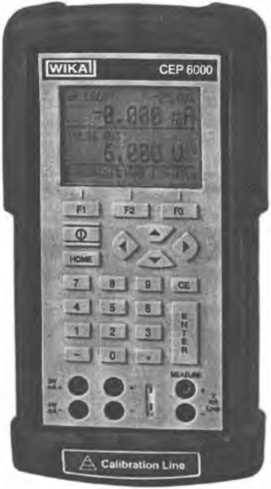

СЕР6000

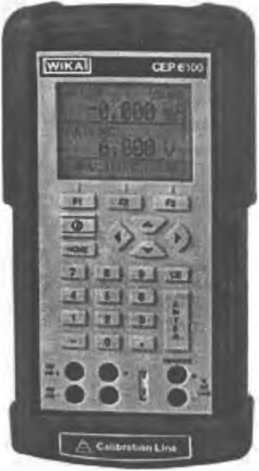

СЕР6100
Рисунок 1 - Внешний вид калибраторов многофункциональных портативных серии СЕР
Знак поверки наносится на переднюю панель калибратора.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблицах 1 - 7.
Таблица 1 - Метрологические характеристики калибраторов СЕР6000, СЕР6100 при измерении и воспроизведении сигналов силы и напряжения постоянного тока, электрического со-противления, сигналов термопар, частоты периодических сигналов
|
Функция |
Диапазон измерений/воспроизведений |
Пределы допускаемой основной погрешности при температуре окружающего воздуха (23 ± 5) °C, для исполнений | |
|
СЕР6000 |
СЕР6100 | ||
|
Измерение напряжения постоянного тока |
от 0 до 30 В (изолированный, верхнее окно дисплея) |
±(0,015 % от ИВ + 2 мВ) |
±(0,01 % от ИВ ± 2 мВ) |
|
от 0 до 20 В (неизолированный, нижнее окно дисплея) | |||
|
Воспроизведение напряжения постоянного тока |
от 0 до 20 В |
±(0,015 % от ИВ + 2 мВ) |
±(0,01 % от ИВ + 2 мВ) |
|
Измерение силы постоянного тока |
от 0 до 24 мА (изолированный, верхнее окно дисплея) |
±(0,015 % от ИВ + 2 мкА) |
±(0,01 % от ИВ ± 2 мкА) |
|
от 0 до 24 мА (неизолированный, нижнее окно дисплея) | |||
|
Воспроизведение силы постоянного тока |
от 0 до 24 мА |
±(0,015 % от ИВ + 2 мкА) |
±(0,01 % от ИВ ± 2 мкА) |
|
Измерение электрического сопротивления |
от 0 до 400 Ом |
±(0,015 % от ИВ + 0,03 Ом) | |
|
от 401 до 4000 Ом |
±(0,015 % от ИВ + 0,3 Ом) | ||
|
Воспроизведение электрического сопротивления |
от 5 до 400 Ом при токе от 0,1 до 0,5 мА |
±(0,015 % от ИВ + 0,1 Ом) | |
|
от 5 до 400 Ом при токе от 0,5 до 3,0 мА |
±(0,015 % от ИВ + 0,03 Ом) | ||
|
от 401 до 1500 Ом при токе от 0,05 до 0,8 мА |
±(0,015 % от ИВ ±0,3 Ом) | ||
|
от 1501 до 4000 Ом при токе от 0,05 до 0,4 мА | |||
|
Измерение сигналов термопар |
от минус 10 до плюс 75 мВ |
±(0,02 % от ИВ ± 10 мкВ) |
±(0,015 % от ИВ ± 10 мкВ) |
|
Воспроизведение сигналов термопар |
от минус 10 до плюс 75 мВ |
±(0,02 % от ИВ ±10 мкВ) |
±(0,015 % от ИВ ±10 мкВ) |
|
Измерение частоты |
от 1 до 1000 Гц |
±(0,05 % от |
4В ± 0,1 Гц) |
|
от 1 до 10 кГц |
±(0,05 % от ИВ ± 0,01 кГц) | ||
|
от 2 до 600 имп/мин |
±(0,05 % + 0,1 имп/мин) | ||
|
Воспроизведение частоты |
от 1 до 1000 Гц |
±0,05 % от ИВ | |
|
от 1 до 10 кГц |
±0,125 % от ИВ |
±0,25 % от ИВ | |
|
от 2 до 600 имп/мин |
±0,05 % от ИВ | ||
|
Воспроизведение количества импульсов |
1 до 30000 имп |
— | |
|
Примечание - ИВ - измеряемая величина. | |||
Таблица 2 - Метрологические характеристики калибраторов СЕР6000, СЕР6100, СЕР3000
ъателеи
сигналов
и
|
Тип ТПС (по ГОСТ 6651-2009) |
Диапазон измерений/воспроизведений, °C |
Пределы допускаемой основной погрешности при температуре (23 ± 5) °C, для исполнений, ±°С * | |||
|
нижний предел диапазона измерений/ воспроизведений |
верхний предел диапазона измерений/ воспроизведений |
СЕР6000 |
СЕР6100 |
СЕР3000 | |
|
Платиновый, Ro = 50 Ом, а = 0,00385 °C’1 (Pt385, 50 ohm) |
-200 |
-80 |
0,18 |
0,16 |
— |
|
-80 |
0 |
0,25 |
0,23 | ||
|
0 |
100 |
0,21 | |||
|
100 |
300 |
0,26 | |||
|
300 |
400 |
0,29 |
0,27 | ||
|
400 |
630 |
0,34 |
0,30 | ||
|
630 |
800 |
0,39 |
0,36 | ||
|
Платиновый, Ro = 100 Ом, а = 0,00385 °C’1 (Pt385, 100 ohm) |
-200 |
-80 |
0,10 |
0,08 |
0,33 |
|
-80 |
0 |
0,13 |
0,13 | ||
|
0 |
100 |
0,14 | |||
|
100 |
300 |
0,18 |
0,15 | ||
|
300 |
400 |
0,20 |
0,18 | ||
|
400 |
630 |
0,25 |
0,21 | ||
|
630 |
800 |
0,29 |
0,26 |
— | |
|
Платиновый, Ro = 200 Ом, а = 0,00385 °C1 (Pt385, 200 ohm) |
-200 |
-80 |
0,40 |
0,35 |
0,8 |
|
-80 |
0 |
0,42 |
0,40 | ||
|
0 |
100 |
0,45 |
0,42 | ||
|
100 |
260 |
0,45 | |||
|
260 |
300 |
0,52 | |||
|
300 |
400 |
0,53 |
0,52 | ||
|
400 |
630 |
0,66 |
0,53 | ||
|
Платиновый, Ro - 500 Ом, а - 0,00385 °C’1 (Pt385, 500 ohm) |
-200 |
-80 |
0,18 |
0,15 |
0,3 |
|
-80 |
0 |
0,19 |
0,18 | ||
|
0 |
100 |
0,21 |
0,19 | ||
|
100 |
260 |
0,25 |
0,21 | ||
|
260 |
300 |
0,26 |
0,25 | ||
|
300 |
400 |
0,29 |
0,26 | ||
|
400 |
500 |
0,34 |
0,29 | ||
|
500 |
630 |
0,4 | |||
|
Платиновый, Ro = 1000 Ом, а = 0,00385 °C’1 (Pt385, 1000 ohm) |
-200 |
-80 |
0,10 |
0,10 |
0,2 |
|
-80 |
0 |
0,12 |
0,12 | ||
|
0 |
100 |
0,14 |
0,14 | ||
|
100 |
260 |
0,17 |
0,3 | ||
|
260 |
300 |
0,18 |
0,17 | ||
|
300 |
400 |
0,19 |
0,19 | ||
|
400 |
630 |
0,25 |
0,22 | ||
|
Медный, Ro = 50 Ом, а = 0,00428 °C’1 (Си50) |
-180 |
200 |
0.20 |
0,16 |
0,5 |
|
Медный, Ro = 100 Ом, а = 0,00428 °C1 (CulOO) |
-180 |
200 |
0.13 |
0,08 |
0,3 |
|
* При измерениях по 4-проводной схеме. | |||||
\ /
Л&££4лД&ЙЪв 7
Таблица 3 - Метрологические характеристики калибраторов СЕР6000, СЕР6100 при из-мерении и воспроизведении сигналов термопар (ТП)______________________________________
|
Тип ТП (по СТБ ГОСТ 8.585-2004) |
Диапазон измерений/ воспроизведений, °C |
Пределы допускаемой основной погрешности при температуре (23 ± 5) °C, ±°С * |
|
J |
от минус 210 до 0 |
0,4 |
|
от0до800 |
од | |
|
от 800 до 1200 |
од | |
|
к |
от минус 200 до 0 |
0,6 |
|
от 0 до 1000 |
03 | |
|
от 1000 до 1372 |
0,5 | |
|
Т |
от минус 250 до 0 |
0,6 |
|
от 0 до 400 |
0,2 | |
|
Е |
от минус 250 до минус 100 |
0,6 |
|
от минус 100 до 1000 |
0,2 | |
|
R |
от 0 до 1767 |
1,2 |
|
S |
от Одо 1767 |
1,2 |
|
В |
от 600 до 800 |
1,2 |
|
от 800 до 1000 |
13 | |
|
от 1000 до 1820 |
1,5 | |
|
L(XK) |
от минус 200 до 800 |
ОД |
|
А-1 (ВР) |
от 0 до 800 |
0,9 |
|
от 800 до 2500 |
23 | |
|
N |
от минус 200 до 0 |
0,8 |
|
от 0 до 1300 |
0,4 |
* При выключенной функции компенсации температуры холодного спая.
Примечания:
1 Погрешность компенсации температуры холодного спая ±0,2 °C.
2 Пределы допускаемой погрешности компенсации температуры холодного спая ±0,05 °С/°С в диапазоне температур окружающего воздуха от минус 10 °C до плюс 50 °C (вне диапазона температур (23 ± 5) °C).
Таблица 4 - Метрологические характеристики калибраторов СЕР3000 при измерении и вос-
|
произведении сигналов электрического сопротивления, сигналов те |
рмопар | |
|
Функция |
Диапазон измерений/ воспроизведений |
Пределы допускаемой основной погрешности при температуре окружающего воздуха (23 ± 5) °C |
|
Измерение электрического сопротивления |
от 0 до 400 Ом |
±0,1 Ом |
|
от 401 до 1500 Ом |
±0,5 Ом | |
|
от 1501 до 3200 Ом |
±1,0 Ом | |
|
Воспроизведение электрического сопротивления |
от 5 до 400 Ом при токе от 0,1 до 0,5 мА |
±0,15 Ом |
|
от 5 до 400 Ом при токе от 0,5 до 3,0 мА |
±0,1 Ом | |
|
от 401 до 1500 Ом при токе от 0,05 до 0,8 мА |
±0,5 Ом | |
|
от 1501 до 3200 Ом при токе от 0,05 до 0,4 мА |
±1,0 Ом | |
|
Измерение и воспроизведение сигналов термопар |
от минус 10 до плюс 75 мВ |
±(0,015 % от ИВ ± 20 мкВ) |
|
Примечание - ИВ - измеряемая величина. ^<5=55^ ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------:-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------:--------------------------------------------- | ||
Таблица 5 - Метрологические характеристики калибраторов СЕР3000 при измерении и воспроизведении сигналов термопар (ТП)
|
Тип ТП (по СТБ ГОСТ 8.585-2004) |
Диапазон измерений/ воспроизведений, °C |
Пределы допускаемой основной погрешности при температуре (23 ± 5) °C, ±°С * |
|
J |
от минус 200 до 0 |
0,6 |
|
от0до1200 |
0,4 | |
|
К |
от минус 200 до 0 |
0,8 |
|
отО до 1370 |
0,5 | |
|
Т |
от минус 200 до 0 |
0,8 |
|
от 0 до 400 |
0,5 | |
|
Е |
от минус 200 до 0 |
0,5 |
|
от 0 до 950 |
0,4 | |
|
R |
от минус 20 до 0 |
2,4 |
|
от 0 до 500 |
1,7 | |
|
от 500 до 1750 |
1,3 | |
|
S |
от минус 20 до 0 |
2,4 |
|
от 0 до 500 |
1,7 | |
|
от 500 до 1750 |
1,4 | |
|
В |
от 600 до 800 |
2,1 |
|
от 800 до 1000 |
1,7 | |
|
от 1000 до 1800 |
и | |
|
N |
от минус 200 до 0 |
1,1 |
|
от 0 до 1300 |
0,6 | |
|
* Включая погрешность внутренней компенсации температуры холодного спая (±0,2 °C). | ||
Таблица 6 - Метрологические характеристики калибраторов СЕР 1000 при измерении сиг-
налов силы и напряжения постоянного тока и воспроизведения силы постоянного тока
|
Функция |
Диапазон измерений/ воспроизведений |
Пределы допускаемой основной погрешности при температуре окружающего воздуха (23 ± 5) °C |
|
Измерение напряжения постоянного тока |
от 0 до 28 В |
±(0,015 % от ИВ + 2 мВ) |
|
Измерение силы постоянного тока |
от 0 до 24 мА |
±(0,015 % от ИВ + 2 мкА) |
|
Воспроизведение силы постоянного тока |
от 0 до 24 мА |
±(0,015 % от ИВ + 2 мкА) |
|
Примечания - ИВ - измеряемая величина. | ||
Таблица 7 - Основные технические и
|
Наименование характеристики, единицы измерений |
Значение характеристики для исполнений | |||
|
СЕР6000 |
СЕР6100 |
СЕР3000 |
СЕР 1000 | |
|
Диапазон температуры окружающего воздуха при эксплуатации,°C |
от минус 10 до плюс 50 |
от минус 10 до плюс 50 |
от минус 10 до плюс 55 | |
|
Пределы допускаемой дополнительной температурной погрешности в диапазоне температур окружающего воздуха при эксплуатации |
±0,005 % от ИВ/°С |
±0,005 % от ИВ/°С |
±0,005 % от ИВ/°С | |
|
Диапазон относительной влажности окружающего воздуха при эксплуатации (без конденсации), % |
от 10 до 90 |
от 10 до 90 |
от 10 до 90 | |
|
Диапазон температуры окружающего воздуха при хранении, °C |
от минус 20 до плюс 70 |
от минус 20 до плюс 60 |
от минус 40 до плюс 60 |
от минус 20 до плюс 70 |
|
Диапазон относительной влажности окружающего воздуха при хранении (без конденсации), % |
от 0 до 90 |
от 0 до 90 |
от 0 до 90 | |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP52 |
IP52 |
1НДао5^52 | |
|
Масса, кг, не более |
0,86 |
0,85/М( | ||
|
Габаритные размеры, мм, не более |
220,9x106,6x58,4 |
220,9x106^ >/58,4 |
T н---- | |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Комплект поставки калибраторов указан в таблице 8.
Таблица 8 - Комплект поставки калибраторов
|
Наименование |
Количество для исполнений калибраторов | |||
|
СЕР1000 |
СЕР3000 |
СЕР6000 |
СЕР6100 | |
|
Калибратор |
1 |
1 |
1 |
1 |
|
Руководство по эксплуатации |
1 |
1 |
1 |
1 |
|
Руководство по быстрому началу работы |
— ■ |
— |
1* |
1 |
|
Набор тестовых проводов (красный, чёрный) |
— |
2+1* |
3+1* |
3+1* |
|
Сертификат калибровки 3.1 по DIN EN 10 204 |
1 |
1 |
1 |
1 |
|
Сертификат калибровки DKD |
1* |
1* |
1* |
1* |
|
Программное обеспечение CalLOG |
— |
— |
— |
1 |
|
Портативный принтер |
— |
— |
— |
1* |
|
Защитный чехол |
1 |
1 |
1 |
1 |
|
Батарея, 9 В |
1 |
— |
— ■ |
— |
|
Батарея NiMH, тип АА |
— |
4+4* |
4+4* |
4+4* |
|
Кейс |
— |
1* |
1* |
1* |
|
Комплект для зарядки |
1* |
1* |
1* |
1* |
|
Адаптер сетевого питания/зарядное устройство |
1* |
1* |
1* |
1* |
|
Набор термопарных проводов с мини-разъёмами |
— |
1* |
1* |
1* |
|
Кабель RS-23 2 |
— |
— |
1* |
1 |
|
Кабель USB |
— |
— |
1* |
1 |
|
Набор бериллиево-медных тестовых проводов |
— |
— |
1* |
1* |
|
* По индивидуальному заказу | ||||
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы “WIKA Alexander Wiegand SE & Co. KG” (Германия). МРБ МП.2333-2013 “Калибраторы многофункциональные портативные серии СЕР.
Методика поверки”.
Заключение
Калибраторы многофункциональные портативные серии СЕР соответствуют документации фирмы “WIKA Alexander Wiegand SE & Co. KG” (Германия).
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
Смотрите также
