Комплексы газоаналитические СГК-10М
| Номер в ГРСИ РФ: | РБ 03 09 5165 13 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | АО "ЭНАЛ", г. Москва |
|
Описание типа РБ 03 09 5165 13 [2013-08-12]
rb-03-09-5165-13_2013-08-12.pdf
|
Скачать |
Комплекс газоаналитический СГК-10М (далее по тексту - комплекс) предназначен для непрерывного автоматического измерения содержания оксида углерода (СО), диоксида углерода (СОа), диоксида серы (SO2), оксида азота (NO), диоксида азота (NOa), суммарного содержания оксидов азота (NOx), содержания аммиака (NH3), водорода (Нг), кислорода (О2), метана (СНд), ацетилена (С2Н2), аргона (Аг), гелия (Не) в отходящих и технологических газах промышленных производств.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 5165 13 |
| Наименование | Комплексы газоаналитические СГК-10М |
| Год регистрации | 2013 |
| Номер сертификата | 8582 |
| Дата регистрации | 2013-07-02 |
| Срок действия | 2016-12-21 |
| Получатель сертификата | ЗАО "ЭНАЛ", г. Москва, Россия (RU) |
Производитель / Заявитель
ЗАО "ЭНАЛ"
Адрес: 129226, г. Москва, ул. Сельскохозяйственная, 12А
Контакты: (095)181-23-58, 181-17-39 // (095)181-20-22
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Метрологическое обеспечение | Комплексы метрологически обеспечены в Республике Беларусь, за исключением каналов измерения Н2, С2Н2, NOx и NH3; по каналам измерения Н2, С2Н2, NOx и NH3 метрологически обеспечены в Республике Беларусь при наличии соответствующих ПГС, допущенных к применению в Республике Беларусь в установленном порядке. |
| Методика поверки | Поверка проводится по методике ЛНПК1.550.029РЭ, утвержденной в 2011 г. |
| Признание поверки | Первичная при выпуске из производства: ОАО "Федеральный научно-технический центр метрологии систем экологического контроля "Инверсия" (номер реестра - №111, шифр поверительного клейма - Э)(НТК №06-13). |
Поверители
Скачать
|
Описание типа РБ 03 09 5165 13 [2013-08-12]
rb-03-09-5165-13_2013-08-12.pdf
|
Скачать |
Описание типа
Назначение
Комплекс газоаналитический СГК-10М (далее по тексту - комплекс) предназначен для непрерывного автоматического измерения содержания оксида углерода (СО), диоксида углерода (СОа), диоксида серы (SO2), оксида азота (NO), диоксида азота (NOa), суммарного содержания оксидов азота (NOx), содержания аммиака (NH3), водорода (Нг), кислорода (О2), метана (СНд), ацетилена (С2Н2), аргона (Аг), гелия (Не) в отходящих и технологических газах промышленных производств.
Описание
Комплекс представляет собой автоматическое измерительно-информационное устройство непрерывного действия стационарного типа. Отбор пробы анализируемого газа осуществляется непосредственно в точках контроля при помощи пробоотборных зондов ЗП, которые при необходимости осуществляют первичную очистку пробы от пыли. Далее анализируемый газ по обогреваемому газопроводу ГО поступает на вход блока подготовки газа БПГ. В процессе подготовки анализируемого газа к анализу пневмоэлементами, входящими в состав блока подготовки газа БПГ, производится его дополнительная очистка, осушка и транспортировка на вход газоаналитической стойки СГА. Для исключения образования конденсата в газовой линии осуществляется обогрев пробоотборного зонда и газопровода.
Газоаналитическая стойка при необходимости осуществляет коммутацию газовых потоков из точек контроля на вход измерительного канала, который включает в себя газоаналитические средства измерений (газоанализаторы) следующих типов: ДИСК-ТК, КЕДР-1 А, ГТМК-18, ЕТ-909, ЕН3000, ЕН2000. Метрологические характеристики комплекса приведены в приложении А.
Пределы диапазонов измерений и пределы допускаемой основной погрешности комплекса соответствуют пределам диапазонов измерений и пределам допускаемой основной погрешности газоанализаторов, входящих в состав комплекса.
Программное обеспечение
Программное обеспечение комплекса включает программу блока обработки информации
БОИ-5М - Main01.exe.
Программа обеспечивают выполнение следующих функций:
- управления элементами подготовки пробы анализируемого газа;
- обеспечения режима ручной калибровки газоанализаторов в составе комплекса;
- обеспечения режима обратной продувки фильтров зондов и импульсных линий;
- диагностики работоспособности комплекса;
- настройки режимов работы комплекса;
- вывода на дисплей в режиме «Измерение» текущего значения концентрации измеряемого компонента.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма метрологической значимой части ПО) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Б0И-5М MainOl |
Main01.exe |
4.37 29.03.2011 |
d93ad7430ca4ff5ccfe 93598е5024381 |
MD5 |
Защита программного обеспечения от преднамеренных изменений обеспечивается использованием следующих средств защиты:
- стойка газоаналитическая имеет две двери, закрываемые на ключ, который должен храниться у старшего смены и выдаваться исполнителям только при выполнении работ по техническому обслуживанию.
Защита программного обеспечения от непреднамеренных изменений обеспечивается использованием следующих средств защиты:
- настройка режимов работы комплекса осуществляется только сотрудниками предприятия-изготовителя при вводе пароля, при этом пароль имеется только у предприятия-изготовителя.
Уровень защиты программного обеспечения комплекса - А, в соответствии с МИ 3286-2010.
Внешний вид стойки газоаналитической СГА приведен на рис. 1.

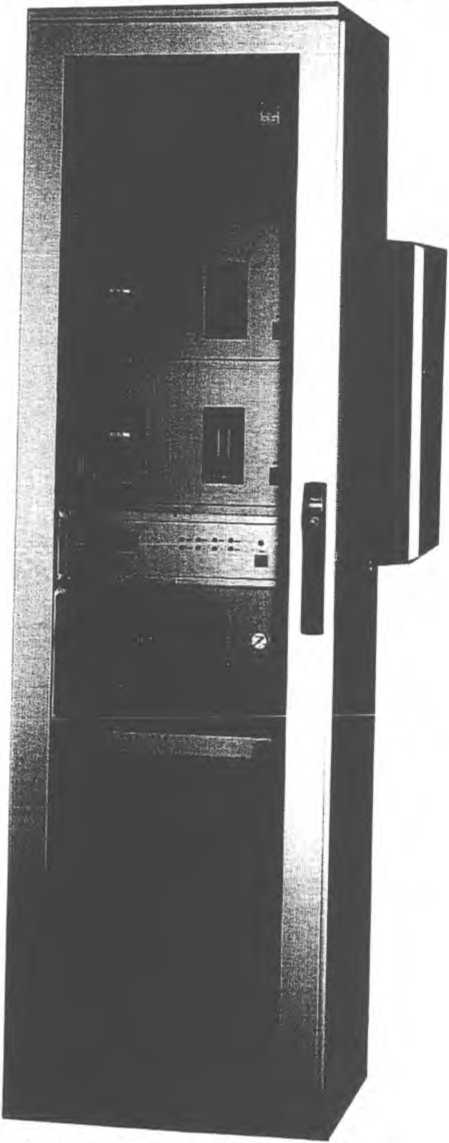

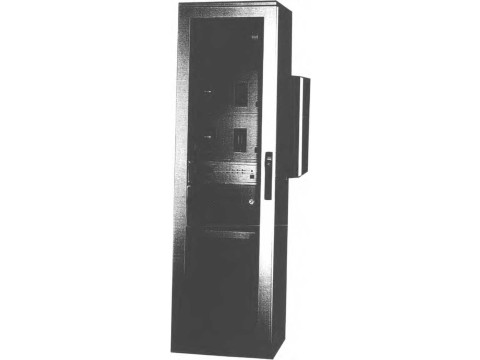

Рис. 1. Стойка газоаналитическая СГА.
Технические характеристики
Пределы диапазонов измерений и пределы допускаемой основной погрешности комплекса СГК-10М представлены в таблицах 2,3,4,5,6.
Таблица?_______ ___
|
Измеряемый компонент |
Неизмеряемый компонент |
Диапазон измерений |
_ Пределы допускаемой основной приведенной погрешности, не более, % |
Средство измерений (газоанализатор) | |
|
% |
г/м3 * | ||||
|
н2 |
n2 |
0-1 |
— |
±10 |
ДИСК-ТК |
|
0-2 |
— |
±8 | |||
|
0-3 |
— |
± 6 | |||
|
0-5 |
±4 | ||||
|
0-10 |
— |
±4 | |||
|
0-20 |
— |
±4 | |||
|
0-40 |
— |
±4 | |||
|
0-60 |
— |
±4 | |||
|
0-80 |
— |
±4 | |||
|
0-100 |
±4 | ||||
|
50-100 |
— |
±4 | |||
|
60-100 |
— |
±4 | |||
|
80-100 |
— |
±4 | |||
|
90-100 |
— |
±4 | |||
|
95-100 |
±4 | ||||
|
99-100 |
— |
±10 | |||
|
н2 |
воздух |
0-1 |
— |
± 10 |
ДИСК-ТК |
|
0-2 |
— |
±5 | |||
|
н2 |
СО2 |
0-1 |
— |
± 10 |
ДИСК-ТК |
|
0-2 |
— |
±8 | |||
|
0-3 |
— |
± 6 | |||
|
0-5 |
— |
±4 | |||
|
0-10 |
— |
±4 | |||
|
0-20 |
— |
± 4 | |||
|
0-40 |
— |
±4 | |||
|
0-60 |
— |
±4 | |||
|
0-80 |
— |
± 4 | |||
|
0-100 |
— |
± 4 | |||
|
50-100 |
— |
±4 | |||
|
60-100 |
— |
± 4 | |||
|
80-100 |
— |
±4 | |||
|
90-100 |
— |
± 4 | |||
|
95-100 |
— |
± 4 | |||
|
Не |
воздух |
0-5 |
— |
±4 |
ДИСК-ТК |
|
0-10 |
— |
± 4 | |||
|
90-100 |
±4 | ||||
|
95-100 |
±4 | ||||
|
SO2 |
n2 |
0-10 |
±4 |
ДИСК-ТК | |
|
0-20 |
±4 | ||||
|
SO2 |
n2 |
0-0,05 |
0-1,46 |
±5 |
КЕДР-1 А |
|
0-0,1 |
0-2,93 |
±8 | |||
|
0-0,2 |
- 5,85 |
±8 | |||
|
0-0,5 |
0-14,6 |
±5 | |||
|
Измеряемый компонент |
Неизмеряемый компонент |
Диапазон измерений |
_ Пределы допускаемой основной приведенной погрешности, не более, % |
Средство измерений (газоанализатор) | |
|
% |
г/м3 * | ||||
|
SO2 |
n2 |
0-1 |
0-29,3 |
±8 |
КЕДР-1А |
|
0-2 |
0-58,5 |
±8 | |||
|
0-5 |
— |
± 4 | |||
|
0-10 |
— |
± 6 | |||
|
0-20 |
— |
± 6 | |||
|
SO2 |
воздух |
0-10 |
— |
± 4 |
ДИСК-ТК |
|
0-20 |
— |
±4 | |||
|
СО2 |
n2 |
0-10 |
— |
± 10 |
ДИСК-ТК |
|
0-20 |
— |
±5 | |||
|
0-30 |
— |
±5 | |||
|
0-40 |
— |
±4 | |||
|
50-100 |
— |
±4 | |||
|
80-100 |
— |
±5 | |||
|
90-100 |
— |
± 10 | |||
|
0-0,05 |
— |
±7 |
КЕДР-1А | ||
|
0-0,1 |
— |
±5 | |||
|
0-0,2 |
— |
±5 | |||
|
0-0,5 |
±4 | ||||
|
0-1 |
±4/2** | ||||
|
0-2 |
— |
± 4/2** | |||
|
0-5 |
— |
± 4/2** | |||
|
0-10 |
— |
± 4/2** | |||
|
0-20 |
— |
± 4/2** | |||
|
0-50 |
— |
± 4/2** | |||
|
0-100 |
— |
± 4/2** | |||
|
СН4 |
n2 |
0-100 |
— |
±4 |
ДИСК-ТК |
|
0-0,05 |
— |
± 10 |
КЕДР-1А | ||
|
0-0,1 |
— |
±5 | |||
|
0-0,2 |
— |
±5 | |||
|
0-0,5 |
— |
±5 | |||
|
0-1 |
— |
±4/2** | |||
|
0-2 |
— |
±4/2** | |||
|
0-5 |
— |
±4/2** | |||
|
0-10 |
— |
±4/2** | |||
|
0-20 |
— |
±4/2** | |||
|
0-50 |
— |
±4/2** . | |||
|
0-100 |
±4/2** | ||||
|
Не |
n2 |
0-20 |
±4 |
ДИСК-ТК | |
|
0-40 |
±4 | ||||
|
60-100 |
±4 | ||||
|
80-100 |
±4 | ||||
|
Аг |
n2 |
0-20 |
±4 |
ДИСК-ТК | |
|
0-40 |
±4 | ||||
|
50-100 |
± 4 | ||||
|
Аг |
н2 |
97-100 |
±10 |
ДИСК-ТК | |
|
Аг |
воздух ( |
3-20 |
±4 |
ДИСК-ТК | |
|
Э-40 |
±4 | ||||
|
50-100 - |
±4 | ||||
|
I Измеряемый компонент |
Неизмеряемый компонент |
Диапазон измерений |
_ Пределы допускаемой основной приведенной погрешности, не более, % |
Средство измерений (газоанализатор) | |
|
% |
r/м3 * | ||||
|
Аг |
о2 |
0-20 |
— |
± 4 |
ДИСК-ТК |
|
0-40 |
— |
±4 | |||
|
н2 |
Аг |
0-5 |
— |
±4 |
ДИСК-ТК |
|
СО |
(_. n2 |
0-0,05 |
0-0,625 |
±5 |
КЕДР-1А |
|
0-0,1 |
0-1,25 |
±5 | |||
|
0-0,2 |
0-2,5 |
±5 | |||
|
0-0,5 |
0-6,25 |
±5 | |||
|
0-1 |
0-12,6 |
± 4/2** | |||
|
0-2 |
— |
±4/2** | |||
|
0-5 |
— |
±4/2** | |||
|
0-10 |
— |
± 4/2** | |||
|
0-20 |
± 4/2** | ||||
|
0-50 |
— |
± 4/2** | |||
|
0-100 |
— |
± 4/2** | |||
|
с2н2 |
n2 |
0-1 |
— |
±8 |
КЕДР-1А |
|
0-2 |
— |
±8 | |||
|
0-5 |
— |
±8 | |||
|
0-10 |
±4 | ||||
|
NH3 |
n2 |
0-0,05 |
0-0,354 |
±4 |
КЕДР-1А |
|
0-0,1 |
0-0,708 |
±4 | |||
|
0-0,2 |
0-1,416 |
±4 | |||
|
0-0,5 |
0-3,54 |
± 4 | |||
|
0-1 |
0-7,08 |
±4 | |||
|
0-2 |
0-14,2 |
±4 | |||
|
0-5 |
— |
±4 | |||
|
0-10 |
— |
±4 | |||
|
0-20 |
— |
±4 | |||
|
о2 - |
N2, СОг, СНд, Н2, СОг+М2, H2+N2, CH4+N2, СОг+Н2, Аг |
0-1 |
— |
±10 |
ГТМК-18 |
|
ЖСОьСНьЦь СОг+М2, H2+N2, CH4+N2, СО2+Н2, Ar |
0-2 |
— |
±5 | ||
|
N2, СОг, Ar, Не, CO2+N2 |
0-5 |
— |
±5 | ||
|
N2, СОг, Ar, He, СОг+М2 |
0-10 |
— |
± 5 | ||
|
N2, СОг+М2 |
0-20 |
± 4 | |||
|
n2, co2+n2 |
0-50 |
±4 | |||
|
N2,CO2+N2 |
0- 100 |
±4 | |||
|
n2 |
15-25 |
±4 | |||
|
20-80 |
±4 | ||||
|
50-100 |
± 4 | ||||
|
80-100 |
± 4 | ||||
|
90-100 |
±7 | ||||
|
95-100 |
±5 | ||||
|
98- 100 - |
±5 | ||||
|
! О2 |
CH4 |
0-25 - |
±6__ |
ГТМК-18 | |
Таблица 3
|
Измеряемый компонент |
Неизмеряе-мый компо- нент |
Диапазон измерений |
Пределы допускаемой основной при-веденной по-грешности (т), не более, % |
Пределы допускаемой основной относительной погрешности (<5), не более, % |
Средство измерений (газоанализатор) | |
|
млн 1 |
г/м3 * | |||||
|
NO |
/ воздух |
0-100 |
0-0,134 |
± 12 |
— |
ЕТ-909-03, ЕН3000 |
|
100- 1000 |
0,134-1,34 |
— |
± 12 | |||
Таблица 4
|
Измеряемый компонент |
Неизмеряе-мый компо нент |
Диапазон измерений |
Пределы допускаемой основной абсолютной погрешности (J), не более, млн-1 |
Пределы допускаемой основной относительной погрешности (<5), не более, % |
Средство измерений (газоанализатор) | |
|
млн 1 |
г/м3 * | |||||
|
no,no2, NOX |
воздух |
0-100 |
0-0,134 |
± 10 |
— |
ЕТ-909-04, ЕТ-909-05 |
|
100- 1500 |
0,134-2,01 |
— |
± 10 | |||
|
NH3 |
воздух |
0-100 |
0-0,071 |
± 12 |
— |
ЕТ-909-07, ЕТ-909-08 |
Примечание.
О Диапазон измерений, выраженный в единицах массовой концентрации, приведён к температуре О °C и абсолютному давлению 101,3 кПа.
** Пределы допускаемой основной приведённой погрешности указаны в зависимости от модификации газоанализатора КЕДР-1 А.
Таблица 5
|
Измеряемый компонент |
Диапазон измерений |
Пределы основной приведённой погрешности газоанализатора, % |
Средство из-мерений (газоанализатор) | ||
|
% |
млн 1 |
аттестованного на стандартных образцах ПГС |
аттестованного на эталонных образцах ПГС | ||
|
СО2 |
— |
0-500 |
±10 |
±5 |
ЕН2000 |
|
— |
0-1000 |
±4 |
±2 | ||
|
0-0,2 |
— |
±5 |
±2 | ||
|
0-0,5 |
— |
±4 |
±2 | ||
|
0-1 |
— |
±2 | |||
|
0-2 |
— |
±2 |
— | ||
|
0-5 |
— |
±2 |
— | ||
|
0-10 |
— |
±2 |
— | ||
|
0-20 |
— |
±2 |
— | ||
|
0-30 |
— |
±2,5 |
— | ||
|
0-40 |
— |
±2,5 |
— | ||
|
0-50 |
— |
±2 |
— | ||
|
0-100 |
±2 |
— | |||
|
СО |
0-200 |
±10 |
— |
ЕН2000 | |
|
0-500 |
±5 | ||||
|
0-1000 |
±5 | ||||
|
0-0,2 |
±5 |
±2 | |||
|
0-0,5 |
±5 |
±2 | |||
|
Измеряемый компонент |
Диапазон измерений |
Пределы основной приведённой погрешности газоанализатора, % |
Средство из-- мерений (газоанализатор) | ||
|
% |
млн-1 |
аттестованного на стандартных образцах ПГС |
аттестованного на эталонных образцах ПГС | ||
|
СО |
0-1 |
— |
±2 |
■— |
ЕН2000 |
|
0-2 |
— |
±2 |
—— | ||
|
0-5 |
— |
±2 |
— | ||
|
0-10 |
— |
±2 |
— | ||
|
0-20. |
— |
±2 |
— | ||
|
0-30 |
— |
±2 |
—• | ||
|
0-40 |
— |
±2 |
— | ||
|
0-50 |
— |
±2 |
— | ||
|
0-100 |
— |
±2 |
— | ||
|
СН4 |
— |
0-500 |
±10 |
— |
ЕН2000 |
|
— |
0-1000 |
±5 |
— | ||
|
0-1 |
— |
±2 |
— | ||
|
0-2 |
— |
±2 |
— | ||
|
0-5 |
— |
±2 |
— | ||
|
0-10 |
— |
42 |
— | ||
|
0-20 |
— |
42 |
— | ||
|
0-50 |
— |
±2 |
— | ||
|
с2н2 |
0-10 |
— |
±8 |
— |
ЕН2000 |
|
0-20 |
±5 |
— | |||
|
so2 |
— |
0-200 |
±10 |
— |
ЕН2000 |
|
— |
0-500 |
±5 |
— | ||
|
— |
0-1000 |
±4 |
— | ||
|
0-0,2 |
— |
±4 |
— | ||
|
0-0,5 |
— |
±4 |
— | ||
|
0-1 |
— |
±5 |
— | ||
|
0-2 |
— |
±5 |
— | ||
|
0-5 |
— |
±5 |
— | ||
|
0-10 |
— |
±5 |
— | ||
|
0-20 |
±5 | ||||
|
1 NH3 |
0-1 |
±10 |
ЕН2000 | ||
|
0-2 |
±10 | ||||
|
0-5 |
±10 | ||||
|
0-10 |
±12,5 | ||||
|
0-15 |
±8 | ||||
|
0-25 |
±8 |
— | |||
|
0-50 |
£8 | ||||
|
I NO |
0-1000 |
£10 |
ЕН2000 | ||
|
0-0,2 |
£10 | ||||
|
0-0,5 - |
£10 | ||||
|
0-1 - |
£5 | ||||
|
0-2 - |
£5 | ||||
|
)-5 - |
£5 | ||||
|
)-10 - |
£5 | ||||
|
)-20 - |
d |
ьб | |||
Таблица 6
|
Время прогрева комплекса, мин, не более |
120 |
|
Габаритные размеры составных частей комплекса, мм, не более: - стойка газоаналитическая - зонд пробоотборный - блок подготовки газа - газопровод обогреваемый (L - длина газопровода, м) |
1200x2500x600 0230x1300 800x1100x250 OlOOxL |
|
Масса составных частей комплекса, кг, не более: - стойка газоаналитическая - зонд пробоотборный - блок подготовки газа - газопровод обогреваемый (масса погонного метра) |
600 30 70 1 |
|
Наибольшая потребляемая мощность, В А |
5000 |
|
Средняя наработка на отказ, час, не менее |
15000 |
|
Напряжение питания частотой (50 ± 1) Гц, В |
220 +22/_33 |
|
Полный средний срок службы комплекса, лет, не менее |
10 |
|
Условия эксплуатации комплекса: | |
|
- температура окружающей среды, °C |
от-40 до+ 50 |
|
относительная влажность окружающего воздуха при температуре плюс 35 °C и более низких температурах без конденсации влаги, % |
до 95 |
|
атмосферное давление, кПа |
от 84 до 107 |
Знак утверждения типа
Знак утверждения типа наносится на планку, закрепляемую на боковой стенке газоаналитической стойки любого исполнения, а также вносится в паспорт и руководство по эксплуатации на комплекс.
Комплектность
Комплект поставки определяется заказом и отражается в спецификации. Комплект поставки
комплекса СГК-1 ОМ на одну точку контроля приведен в таблице 7. Таблица 7
|
Наименование и обозначение |
Кол-во |
|
Изделия: Зонд обогреваемый ЗП-___. ЛНПК5.880.___ Газопровод обогреваемый ГО-___. ЛНПК5.863.___ Блок подготовки газа БПГ-___. ЛНПК2.505.___ Стойка газоаналитическая СГА-___. ЛНПК2.840. Комплект запасных частей и принадлежностей ЛНПК4.070.__ |
1 шт. * 1 шт. * 1 шт. * 1 шт. 1 компл. |
|
Документация на комплекс: Комплекс газоаналитический СГК-1 ОМ-___. Паспорт. ЛНПК 1.550.___ПС Комплекс газоаналитический СГК-1 ОМ-___. Руководство по эксплуатации. ЛНПК1.550.__РЭ Комплекс газоаналитический СГК-1 ОМ. Методика поверки |
1 экз. 1 экз. 1 экз. |
|
Документация на составные части: Блок подготовки газа БПГ-17. Этикетка ЛНПК2.505.014 ЭТ Газопровод обогреваемый ГО-__. Этикетка ЛНПК5.863.002 ЭТ Зонд пробоотборный обогреваемый ЗП8-1. Паспорт ЛНПК5.880.008 ПС Стойка газоаналитическая СГА. Этикетка ЛНПК2.840.010 ЭТ |
1 экз. * 1 экз. * 1 экз. * 1 экз. |
|
«*» - при поставке комплекса на 2 точки контроля количество изделий и документов должно быть удвоено. | |
ПРИМЕЧАНИЕ. В комплект поставки конкретного комплекса СГК-10М-ххх входят также газоанализаторы, применяемые в данном комплексе, и комплекты документации на них.
Поверка
осуществляется в соответствии с документом Приложение Г к Руководству по эксплуатации ЛНПК1.550.029 РЭ «Комплекс газоаналитический СГК-10М» Методика поверки, утвержденным 06.09.2011. ГЦИ СИ ФГУП «Центрохимсерт».
Основные средства поверки - азот ГОСТ 9293-74, манометр деформационный образцовый типа МО, верхний предел измерений 6,0кгс/см2, класс точности 0,15 (0,25) ТУ25.05-1664-74, манометр деформационный образцовый типа МО, верхний предел измерений 1,0кгс/см2, класс точности 0,15 (0,25) ТУ25.05-1664-74, секундомер с погрешностью ±1 с за 30 мин.
I
Сведения о методах измерений
Методы измерений изложены в Руководстве по эксплуатации
Нормативные документы
1. ГОСТ Р 50759-95 "Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия".
2. ГОСТ 13320-81 " Газоанализаторы промышленные автоматические. Общие технические условия".
3. ГОСТ 8.578-2008 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
4. Комплекс газоаналитический СГК-10М. Технические условия ТУ 4215-004-29035580-04.
Рекомендации к применению
- при осуществлении деятельности в области охраны окружающей среды.
Смотрите также
