Преобразователи термоэлектрические ТХА, КТХА, ТХК, КТХК, ТЖК, КТЖК, ТНН, КТНН
| Номер в ГРСИ РФ: | РБ 03 10 5173 13 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | ОАО "Челябинский завод "Теплоприбор", г. Челябинск |
|
Описание типа РБ 03 10 5173 13 [2013-09-19]
rb-03-10-5173-13_2013-09-19.pdf
|
Скачать |
Преобразователи термоэлектрические типа ТХА, КТХА, ТХК, КТХК, ТЖК, КТЖК, ТНН, КТНН (далее - ТП) предназначены для измерений температуры жидких, газообраз-ных и сыпучих неагрессивных, а также агрессивных сред, не разрушающих защитную арма-туру преобразователей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 5173 13 |
| Наименование | Преобразователи термоэлектрические ТХА, КТХА, ТХК, КТХК, ТЖК, КТЖК, ТНН, КТНН |
| Год регистрации | 2013 |
| Номер сертификата | 8590 |
| Дата регистрации | 2013-07-02 |
| Срок действия | 2017-08-09 |
| Получатель сертификата | ООО "Теплоприбор-Сенсор", г. Челябинск, Россия (RU) |
Производитель / Заявитель
ООО "Теплоприбор-Сенсор"
Адрес: 454047, г. Челябинск, ул.2-я Павелецкая, 36
Контакты: (+7 351) 725-89-25 / (+7 351) 725-75-04 / prod.sales@mail.tpchel.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МП 50428-12. |
Поверители
Скачать
|
Описание типа РБ 03 10 5173 13 [2013-09-19]
rb-03-10-5173-13_2013-09-19.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи термоэлектрические типа ТХА, КТХА, ТХК, КТХК, ТЖК, КТЖК, ТНН, КТНН (далее - ТП) предназначены для измерений температуры жидких, газообраз-ных и сыпучих неагрессивных, а также агрессивных сред, не разрушающих защитную арма-туру преобразователей.
Описание
Принцип действия ТП основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в замкнутой цепи преобразователя при разности температур между его рабочим и свободными концами. ТП обеспечивают преобразование измеряемой температуры в изменение ТЭДС.
Чувствительным элементом (ЧЭ) ТП является термопара в керамических изолято-рах или в оплетке из специальных нитей, или термопарный кабель, или вставка термометрическая. Для предохранения ЧЭ от механических повреждений и вредного воздействия измеряемой среды может быть применена защитная арматура (металлическая, металлокерамическая, керамическая или составная). Для соединения с вторичным прибором может быть дополнительно предусмотрена головка, разъем, клеммная колодка, удлинительные провода.
ТП изготавливаются следующих моделей: ТХА/ТХК/ТЖК/ТНН - 0192, -0292, -1192, -1292,-1392, -1592, -0193,-1193,-1293,-1393, -0194, -0395, -0495, -1395,-0196,-0496,-0297,-0199, -0499, -06, -07, КТХА/КТХК/КТЖК/КТНН - 0299, отличающиеся по метрологиче-ским характеристикам и по конструктивному исполнению. Каждая модель в зависимости от материала защитной арматуры и длины монтажной части имеет исполнения.

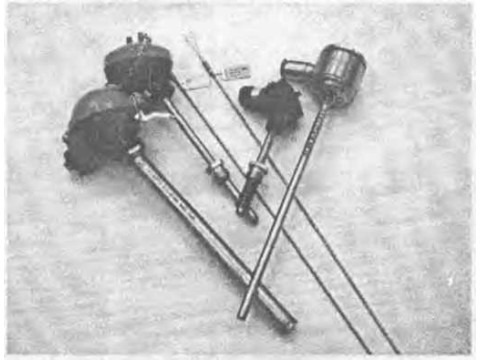

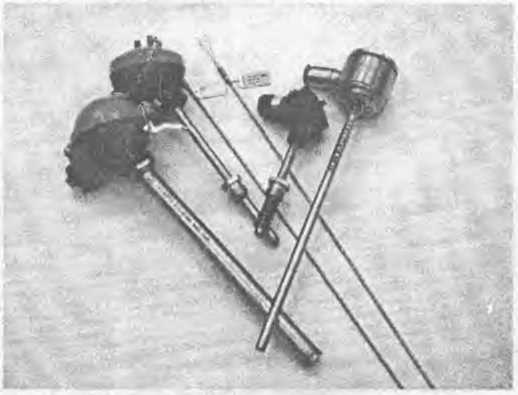

Внешний вид преобразователей представлен на рисунке 1.
Рисунок 1 - Внешний вид
Технические характеристики
Условное обозначение НСХ ТП по ГОСТ Р 8.585-2001:
ТХА, КТХА ТХК, КТХК ТНН, КТНН ТЖК. КТЖК
ДИРВИи.
УХИВ А А
к L N J
|
Класс допуска: -ТХА, КТХА, ТНН, КТПН, ТЖК. КТЖК -ТХК, КТХК |
1,2 2 |
|
Диапазон измеряемых температур, °C: | |
|
ТХА, КТХА ТХК, КТХК ТНН, КТНН ТЖК, КТЖК |
от минус 40 до 1200 от минус 40 до 600 от минус 40 до 1300 от минус 40 до 750 |
|
Пределы допускаемых отклонений от НСХ ГОСТ Р 8.585-2001 в зависимости от исполнения ТП и класса допуска, °C: | |
|
а) для ТХА, КТХА класс допуска 1: - в диапазоне температур от минус 40 °C до 375 °C - при температуре св. 375 °C до 1100 °C класс допуска 2: - в диапазоне температур от минус 40 °C до 333 °C - при температуре св. 333 °C до 1200 °C б) для ТХК, КТХК класс допуска 2: - в диапазоне температур от минус 40 °C до 360 °C - при температуре св. 360 °C до 600 °C в) для ТНН, КТНН класс допуска 1: - в диапазоне температур от минус 40 °C до 375 °C - при температуре св. 375 °C до 1250 °C класс допуска 2: - в диапазоне температур от минус 40 °C до 333 °C - при температуре св. 333 °C до 1300 °C г) для ТЖК, КТЖК класс допуска 1: - в диапазоне температур от минус 40 °C до 375 °C - при температуре св. 375 °C до 750 °C класс допуска 2: - в диапазоне температур от минус 0 °C до 333 °C - при температуре св. 333 °C до 750 °C |
± 1,5; ± 0,004t; ±2,5; ± 0,0075t; ±2,5; ± (0,7+0,005t); ± 1,5; ± 0,004t; ±2,5; ± 0,0075t; ± 1.5; ± 0,004t; ±2,5; ± 0,0075t; |
|
Время термической реакции то.бз в зависимости от диаметра оболочки кабеля или защитного чехла, с |
от 0,35 до 500 |
|
Электрическое сопротивление изоляции при температуре (25 ± 10) °C и относительной влажности от 30 % до 80 %, МОм, не менее - для проволочных - для кабельных |
100 500 |
|
Диаметр термоэлектродов ( в зависимости от исполнения), мм |
от 0,2 до 3,2 |
|
Условное давление измеряемой среды (в зависимости от исполнения), Pv, МПа: |
от 0,1 до 25,5 |
|
По устойчивости к проникновению пыли и воды по ГОСТ 14254-96 (в зависимости от исполнения): |
1Р55,1Р5Х, IP65,1Р66, 1Р67 |
|
По устойчивости к синусоидальной вибрации по ГОСТ Р 52931-2008 (в зависимости от исполнения)^'" ’а |
N2,N3,F3,V1,V2 |
|
Диапазон температур при транотомированшс, |
от минус 50 до 50 |
|
Максимальная влажность окр^жЪоп^кб воздуха варане портной та ре, % |/о 1 1 211 |
(95 ± 3) при 35 °C |
ЕНСОР/ S,
I Л ,\О/
|
Габаритные размеры (в зависимости от исполнения), мм: - диаметр оболочки термопарного кабеля: - наружный диаметр защитной арматуры: - длина монтажной части защитной арматуры: |
от 1,5 до 6 от 1,5 до 50 от 10 до 100000 |
|
Масса (в зависимости от исполнения), кг: |
от 0,01 до 15 |
|
Надежность ТП при номинальных условиях эксплуатации: | |
|
-вероятность безотказной работы при номинальных значениях температур за 20000 часов, не менее |
0,90 |
|
-вероятность безотказной работы при значениях температур ниже или равных 450 °C за 35000 часов, не менее |
0,90 |
|
Средний срок службы при номинальной температуре применения, лет: -для ТП ТХА, ТИН, КТХА и КТНН -для ТП ТЖК, ТХК, КТЖК и КТХК |
4 6 |
По устойчивости к климатическим воздействиям (в зависимости от исполнения) ТП имеют:
- ДЗ, по ГОСТ Р 52931-2008, но при этом нижнее значение температуры окружающего воздуха минус 60 °C, верхнее значение температуры окружающего воздуха до 85 °C;
- С4 по ГОСТ Р 52931-2008, но при этом верхнее значение температуры окружающего воздуха до 85 °C (для нужд внутри страны и поставки на экспорт в страны с умеренным климатом);
- С4 по ГОСТ Р 52931-2008, но при этом верхнее значение температуры окружающего воздуха до 130 °C.
- ТЗ по ГОСТ 15150-69, но для работы при температуре окружающего воздуха до 85 °C и верхнем значении относительной влажности воздуха 98 % при 35 °C и более низких темпера-турах с конденсацией влаги (для поставки в страны с тропическим климатом).
Знак утверждении типа
наносится типографским способом на титульном листе руководства по эксплуатации и паспорта.
Комплектность
|
Наименование |
Количество |
Примечание |
|
ТП |
1 шт. |
В соответствии с заказом |
|
Вставка термо-метрическая | ||
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
1 экз. |
В соответствии с заказом |
Поверка
осуществляется по документу МП 50428-12 «Методика поверки. Преобразователи термоэлектрические типа ТХА, КТХЛ, ТХК, КТХК, ТЖК, КТЖК, ТНН, КТПН» утвержденной ГЦИ СИ ФБУ «Челябинский ЦСМ» в апреле 2012 г.
Основные средства поверки
|
Наименование и тип средства поверки |
Основные характеристики |
|
Вольтметр универсальный цифровой В7-54/3 |
Диапазон измерений напряжения от 0 В до 10 В, класс точности 0,05 |
|
Эталонный платиновый термометр сопротив-йения 2 разряда ПТС-10 М |
Диапазон температур от 273.16 до 933.47 К |
|
Система поверки термопреобрйзоваз^лейавто-датизированная АСПТ |
Диапазон измерений от 0 °C до 1000 °C, погрешность ± 0,02 °C |
|
Зреобразовател ь тсрмоэлекгрйчёскй й;л л ади но- •одий-платнновый эталонiqwii IlIlQ* разряд 2 |
Диапазон температур от 300 °C до 1200 °C |
|
wKCEHbU'rV КОПИЯ |
z ДИРЕКТОР УХЙН АА |
Сведения о методах измерений
содержатся в документах 2.821.017 РЭ, 2.821.020 РЭ, 2.821.022 РЭ, 2.821.025 РЭ,
2.821.028 РЭ, 2.821.031 РЭ, 2.821.037 РЭ, 2.821.042 РЭ, 2.821.052 РЭ, 2.821.056 РЭ, 2.821.073 РЭ, 2.821.084 РЭ, 2.821.091...093 РЭ, 2.821.097 РЭ, 2.821.100 РЭ, 2.821.121 РЭ, 2.821.123... 125 РЭ, 2.821.140 РЭ, 2.821.141 РЭ. 2.821.152... 155 РЭ, 5.182.051 РЭ. 5.182.073 РЭ, 5.182.117 РЭ. 5.182.177 РЭ
Нормативные документы
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
Технические условия ТУ 311-00226253.026-2011. Преобразователи термоэлектрические типа ТХА, КТХА, ТХК, КТХК, ТЖК, КТЖК, ТНН, КТНН.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
