Машины для испытания на сжатие ИП-0
| Номер в ГРСИ РФ: | РБ 03 03 5168 13 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Производитель / заявитель: | ООО "ЗИМ Точмашприбор", г. Армавир |
|
Описание типа РБ 03 03 5168 13 [2013-08-13]
rb-03-03-5168-13_2013-08-13.pdf
|
Скачать |
Машины для испытания на сжатие ИП-0 (далее - машины) предназначены для измерений значений силы, при которой происходит разрушение стандартных образцов бетонов по ГОСТ 10180-90 и друтих строительных материалов при их статических испытаниях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 5168 13 |
| Наименование | Машины для испытания на сжатие ИП-0 |
| Год регистрации | 2013 |
| Номер сертификата | 8585 |
| Дата регистрации | 2013-07-02 |
| Срок действия | 2016-03-17 |
| Получатель сертификата | ОАО "Точмашприбор", г. Армавир Краснодарского края, Россия (RU) |
Производитель / Заявитель
ОАО "Точмашприбор"
Адрес: Северная промзона, г. Армавир Краснодарского края, 352913
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по 0.276.001РЭ. |
Поверители
Скачать
|
Описание типа РБ 03 03 5168 13 [2013-08-13]
rb-03-03-5168-13_2013-08-13.pdf
|
Скачать |
Описание типа
Назначение
Машины для испытания на сжатие ИП-0 (далее - машины) предназначены для измерений значений силы, при которой происходит разрушение стандартных образцов бетонов по ГОСТ 10180-90 и друтих строительных материалов при их статических испытаниях.
Описание
Принцип действия машин заключается в измерении нагрузки на образце, задаваемой с помощью гидравлического привода, при деформации образцов до разрушения при контролируемой скорости нагружения. Измерение нагрузки производиться путем преобразования давления в рабочем цилиндре блоком измерения, с последующим отображением результатов измерения на аналоговом отсчетном устройстве.
Машины представляют собой устачлсостоящую из нагружающего устройства и пульта.
Нагружающее устройство состоит из основания, траверсы, двух резьбовых колонн, шаровой опоры, с верхней плитой, рабочего цилиндра с нижней опорной плитой.
Пульт состоит из насосной установки, блока измерения, панели с электроаппаратурой и системы измерительной.
Машины имеют четыре модификации, отличающиеся диапазонами измерения нагрузки, габаритными размерами и массой.
Машина ИП-100-0 по заказу потребителя оснащена приспособлением для испытаний образцов на изгиб по ГОСТ 10180-90.

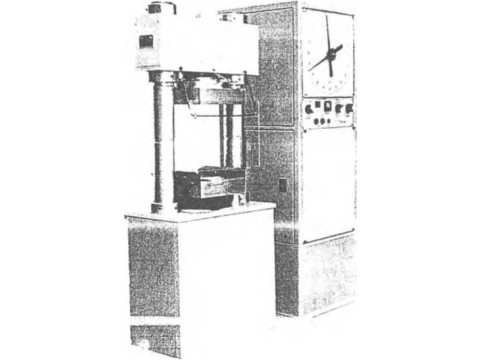

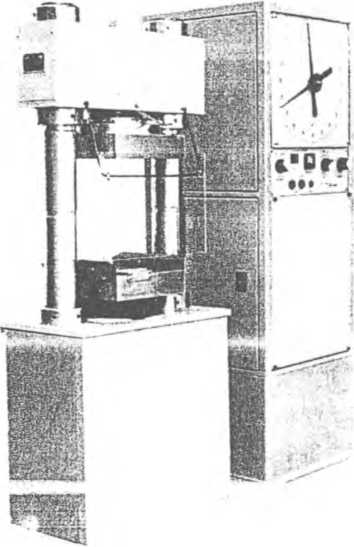

Рис. 1. Общий вид
Технические характеристики
Основные метрологические и технические характеристики машин приведены в таблице 1.
Таблица 1
|
Наименование параметра |
Модификация машин | |||
|
ИП-100-0 |
ИП-500-0 |
ИП-1000-0 |
ИП-2000-0 | |
|
1 |
2 |
п Э |
4 |
5 |
|
Наибольшая предельная нагрузка, кН |
100 |
500 |
1000 |
2000 |
|
Наименьшая предельная нагрузка, кН |
5 |
20 |
20 |
50 |
|
Диапазоны измерений нагрузки, кН |
От 5 до 50 от 10 до 100 |
от 20 до 200 от 50 до 500 |
от 20 до 200 от 50 до 500 от 100 до 1000 |
от 50 до 500 от 100 до 1000 от 200 до 2000 |
|
Высота рабочего пространства, не менее, мм |
350 |
360 |
500 |
600 |
|
Ширина рабочего пространства, не менее, мм |
.230 |
340 |
390 |
530 |
|
Размеры опорных плит (длина, ширина), не менее, мм |
210; 210 |
320; 320 |
320; 320 |
320; 320 |
|
Ход поршня рабочего цилиндра, не менее, мм |
100 |
100 |
100 |
100' |
|
Наибольшая скорость перемещепия поршня рабочего цилиндра вверх без нагрузки, не менее, мм/мин. |
600 |
240 |
130 |
60 |
|
Диапазон скоростей нагружения, кН/с |
от 0,25 до 25,0 |
от 0,5 до 25,0 |
от 1,0 до 100,0 |
от 0,2 до 100,0 |
|
Пределы допускаемой относительной погрешности машины при измерении нагрузки при прямом ходе, % |
± 1 | |||
|
Размах показаний машины (разность между наибольшими и наименьшими показаниями трех измерений нагрузки при прямом ходе), %, не более |
1 | |||
|
Вариация показаний машины (разность показаний между прямым и обратным ходами), %, не более |
3 | |||
|
Пределы допускаемой погрешности поддержания скорости нагружения, начиная со значения равного 0,2 наибольшей предельной нагрузки машины до разрушающей нагрузки испытуемого образца, % |
±20 | |||
|
Потребляемая мощность, не более. кВт |
1,5 |
1,5 |
2,9 |
2,9 |
|
Электрическое питание от сети пепеменного тока: - напряжение, В - частота, Гц |
от 360 до 440 от 49 до 51 | |||
|
Условия эксплуатации: - температура °C - относительная влажность, % |
от +10 до +35 до 80 | |||
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
|
Габаритные размеры (длина, ширина, высота), не более, мм: |
1000,605, 1620 |
1160, 605, 1620 |
1500, 720, 1860 |
1760, 725, 2300 |
|
Масса, не более, кг |
380 |
710 |
1600 |
3215 |
|
Вероятность безотказной работы за 750 ч |
0,9 | |||
|
Средний срок службы, лет |
15 | |||
Знак утверждения типа
Знак утверждения типа наноситься на табличках, установленных на нагружающем устройстве, на пульте методом фотохимпечатания и на руководстве по эксплуатации типографским способом.
Комплектность
1. Нагружающее устройство - 1 шт.
2. Пульт - 1 шт.
3. Комплект инструмента и принадлежностей - 1 компл.
4. Комплект сменных частей .1 компл.
5. Руководство по эксплуатации - 1 экз.
6. Формуляр - 1 экз.
Поверка
осуществляется по ГОСТ 8.136-74 ,«ГСИ. Прессы гидравлические для испытаний строительных материалов. Методы и средства поверки».
Сведения о методиках (методах) измерений изложены в руководстве по эксплуатации «Машины для испытания на сжатие ИП-0. Руководство по эксплуатации».
Нормативные документы
1. ГОСТ 28840-90 Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования.
2. ГОСТ 8.065-85 ГСИ. Государственный первичный эталон и Государственная поверочная схема для средств измерений силы.
3. ГОСТ 8.136-74 ГСИ. Прессы гидравлические для испытаний строительных материалов. Методы и средства поверки.
Рекомендации к применению
применяются при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
