Измерители магнитных полей ИМП-1

Назначение

Измерители магнитных полей ИМП-1 (далее - приборы) предназначены для измерения индукции постоянных и переменных магнитных полей, создаваемых трансформаторами, постоянными магнитами, намагниченными изделиями и другими источниками.

Приборы могут использоваться для определения уровня намагниченности изделий при дефектоскопии, после их размагничивания, для измерения индукции источников постоянных и переменных магнитных полей в системах магнитной сепарации (очистки) и в других системах и устройствах промышленного применения с использованием постоянных и переменных магнитных полей.

Описание

Принцип действия прибора состоит в измерения индукции средних и сильных постоянных и переменных магнитных полей тремя встроенными в преобразователь прибора взаимно ортогональными элемента Холла. Индукция слабых переменных магнитных полей измеряется тремя аналогично ориентированными магниторезисторами. Каждый из трёх элементов Холла (магниторезисторов) измеряет только одну из трёх компонент магнитной индукции, в результате на выходе появляется сигнал пропорциональный этой компоненте.

Далее усиленный сигнал поступает на вход встроенного в микропроцессор аналого-цифрового преобразователя и преобразуется в цифровой код. С помощью микропроцессора полученный код пересчитывается в значение измеренной компоненты, которое выводится на индикаторное табло. На основе трёх значений измеренных компонент Вх, Ву, Bz микропроцессор вычисляет модуль В по формуле

в = в- - в.* -   , который также отображается на индикаторном табло.

Прибор представляет собой портативное средство измерений и состоит из электронного блока и преобразователя, соединённых между собой электрическим кабелем. Электронный блок содержит панель с кнопками управления прибором и индикаторное табло, на котором отображаются в мкТл, мТл или Тл измеряемыезначес, ния модуля и трёх взаимно ортогональных компонент индукции магнитных

При измерении индукции магнитных полей, модуль которой превышает верхний предел диапазона измерений, вместо текущего показания на индикаторном табло прибора отображаются цифры 999.

В случае разрядки элементов питания прибора на его индикаторном табло отображается символ а когда элементы питания полностью заряжены - символ

Кнопка IBI переключает показания на индикаторном табло прибора с трёх компонент и модуля измеряемой индукции на её модуль и обратно.

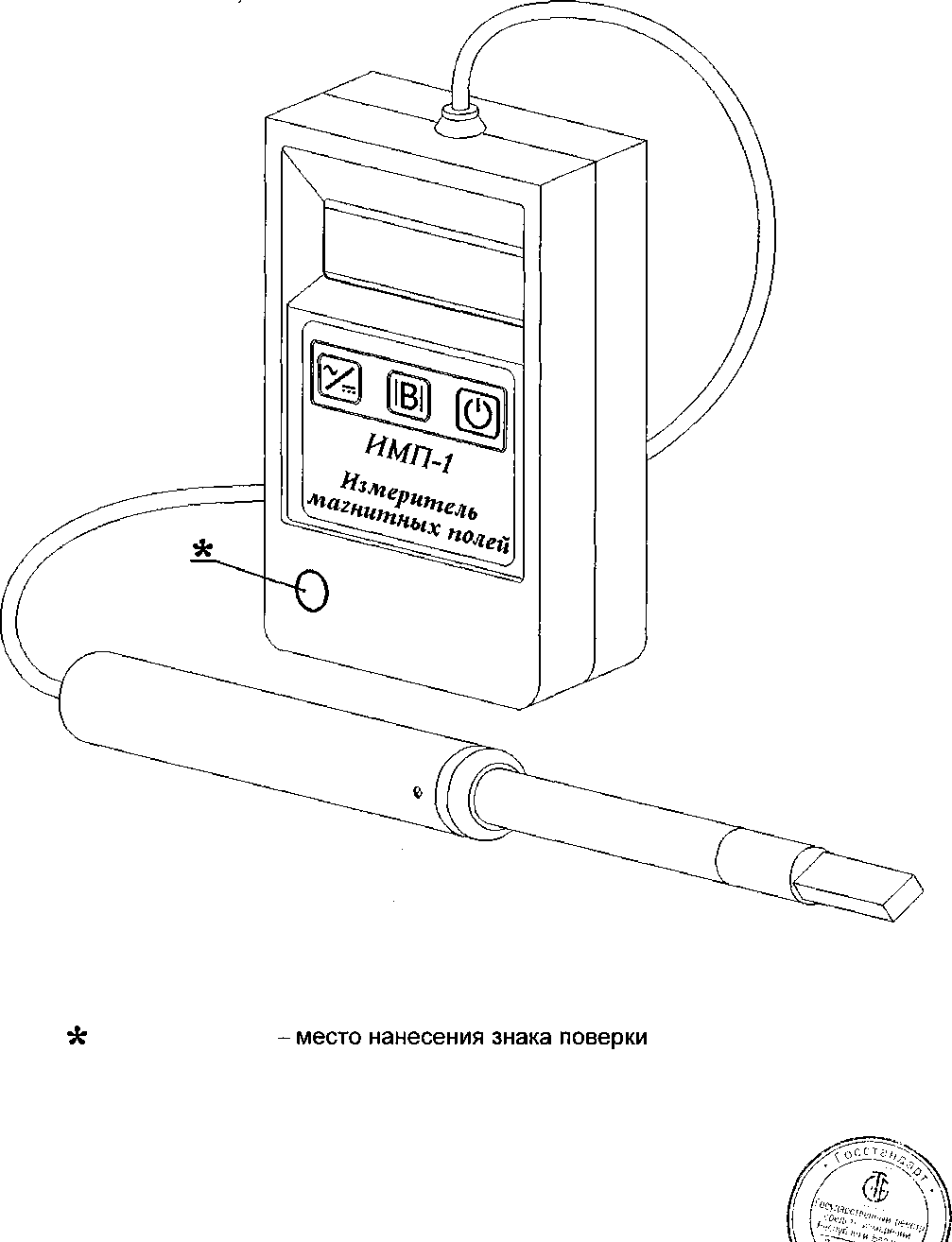

Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в приложении А.

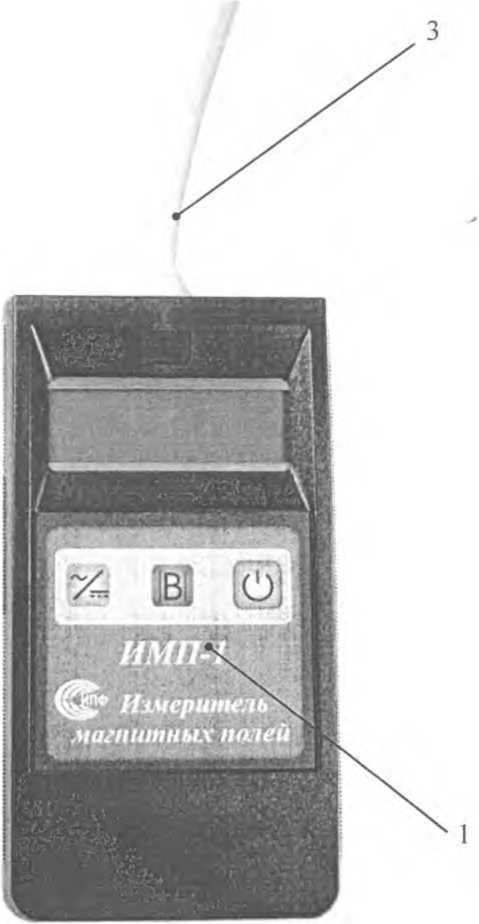

Внешний вид приборов приведен на рисунке 1.

1 - электронный блок, 2 - преобразователь, 3 - электрический кабель

Рисунок 1 - Внешний вид прибора

Основные технические и метрологические характеристики

1 Диапазон измерений указан в таблице 1.

Таблица 1

2 Пределы допускаемой абсолютной погрешности:

- при измерении индукции постоянных магнитных полей

в диапазоне (0,1 - 2000) мТл, мТл                                ±(0,03 + 0,03В);

- при измерении индукции переменных магнитных полей

частотой от 50 до 400 Гц в диапазоне (0,01 - 20) мТл, мТл          ±(0,003 + 0,05В)

(В - модуль измеряемой индукции).

3 Время одного измерения, с, не более

4 Время установления рабочего режима, с, не более

5 Время непрерывной работы, ч, не менее

6 Ток потребления, мА, не более

7 Прибор питается от 4 элементов типа ААА (аккумуляторов с номинальным напряжением 1,2 В каждый или алкалайновых батареек с номинальным напряжением 1,5 В каждая).

8 Диапазон напряжения питания, В

от 4,3 до 6,5

150x80x30;

025x240

9 Габаритные размеры:

- электронного блока, мм, не более

- преобразователя, мм, не более

10 Масса прибора без элементов питания, кг, не более                  0,45

11 Рабочий диапазон температур, °C                 от минус 10 до плюс 40;

12 Условия транспортирования, °C                  от минус 25 до плюс 55

13 Степень защиты оболочки прибора по ГОСТ 14254-96               IP40

14 Параметры надёжности:

- средняя наработка на отказ То                             не менее 5000 ч;

- средний срок службы                                     не менее 10 лет;

- среднее время восстановления ТВ                             не более 1 ч.

Знак Утверждения типа

Знак Утверждения типа наносится на переднюю панель электронного блока прибора, а также на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки соответствует таблице 2.

Таблица 2

Технические документы

1 ТУ BY 100289280.015-2009 Измерители магнитных полей ИМП-1. Технические условия.

2 ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

3 МРБ МП. 1938-2009 с извещением об изменении 1 "Измеритель магнитных полей ИМП-1. Методика поверки".

Заключение

Измерители магнитных полей ИМПИ соответствуют требованиям технических условий ТУ BY 100289280.015-2009.

Измерители магнитных полей ИМП-1 соответствуют требованиям Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 (регистрационный номер декларации о соответ-ствии ТС BY/112 11.01. ТР020 003 16642 от 15.04.2016).

Межповерочный интервал - не более 12 месяцев (для приборов, предназначенных для применения либо применяемых в сфере законодательной метрологии).

Научно-исследовательский центр испытаний

средств измерений и техники БелГИМ.

Республика Беларусь, г. Минск, Старовиленский тракт, 93.

Тел. (017) 334-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025
