Преобразователи измерительные цифровые переменного тока Е 854ЭС-Ц

Назначение

Преобразователи измерительные цифровые переменного тока Е 854ЭС-Ц (в дальнейшем - ИП) предназначенные для преобразования входного сигнала в цифровой код и передачи результатов преобразования на персональную электронную вычислительную машину (в дальнейшем - ПЭВМ) и (или) внешнее показывающее устройство ПУ-25 (в дальнейшем - ПУ).

ИП Е 854/4ЭС-Ц - Е 854/6ЭС-Ц, Е 854/5ЭС-Ц.З предназначены, кроме того, для линейного преобразования входного сигнала переменного тока в унифицированный выходной сигнал постоянного тока.

ИП могут применяться для контроля переменного тока в электрических системах и установках с напряжением, не превышающим 250 В, для комплексной автоматизации объектов электроэнергетики различных отраслей промышленности.

По числу преобразуемых входных сигналов ИП (кроме Е 854/2ЭС-Ц.З, Е 854/5ЭС-Ц.З) относятся к одноканальным. ИП Е 854/5ЭС-Ц.З, Е 854/2ЭС-Ц.З относятся к трехканальным и могут применяться для контроля тока в электрических сетях переменного трехфазного тока.

Описание

В основе работы ИП положен принцип измерения действующего значения сигнала методом аналого-цифровой обработки.

ИП состоит из следующих основных узлов: основания, крышки корпуса, зажимов подключения внешних цепей, печатной платы с расположенными на ней элементами электрической схемы, питающего трансформатора и входных трансформаторов тока.

Основание с клеммной колодкой, крышка корпуса, крышка клеммной колодки выполнены из изоляционного материала.

ИП имеют 8 модификаций, приведенных в таблице 1, отличающихся наличием порта RS-485 для связи с ПЭВМ (в дальнейшем - выход 1), порта для связи с ПУ (в дальнейшем - выход 2), аналогового выхода (в дальнейшем - выход 3), количеством входных измерительных каналов.

Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS, режим RTU.

Таблица 1

Фотография общего вида ИП приведена в приложении A.                        [Г/      \ Д

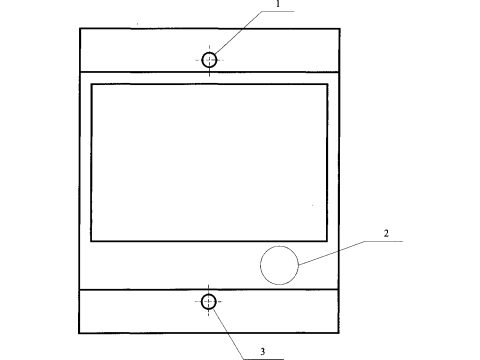

Схема пломбировки от несанкционированного доступа с указанием мест для нанесения оттисков' клейм и расположения наклеек приведена в приложении Б.                                            h

Описание типа средства измерений

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Параметры преобразуемого входного и выходного сигналов ИП указаны в таблице 2.

Примечание - Диапазон изменения выходного аналогового сигнала определяется потребителем и указывается при заказе

2 Диапазон изменения частоты входного сигнала 45 - 55 Гц.

3 Пределы допускаемой основной приведенной погрешности ИП равны ±0,5 %.

4 Мощность потребляемая от цепи входного сигнала - 0,5 В А.

Мощность потребляемая от цепи питания (не зависимо от варианта питания) - 10,0 В’А для ИП со встроенным источником напряжения (5±0,1) В для питания ПУ или 4,0 В А для ИП без ПУ и 6,5 В-А для Е 854ЭС-Ц.З

5 Габаритные размеры ИП 125x110x132 мм. Габаритные размеры ПУ 130x60x30 мм.

Шнур УИМЯ.6540503.012 обеспечивает подключение ПУ к ИП на расстояние до 3 м.

Расстояние между ПУ и ИП по заказу потребителя может быть увеличено до 100 м при этом питание ПУ осуществляется от дополнительного источника питания БП-Ц, заказываемого потребителем отдельно. Габаритные размеры БП-Ц должны быть не более 125x110x80 мм.

6 Масса ИП не более 1,5 кг. Масса ПУ со шнуром УИМЯ.6540503.012 не более 0,4 кг. Масса БП-Ц должна быть не более 0,8 кг.

7 Средняя наработка на отказ - 32 000 ч.

8 Среднее время восстановления работоспособного состояния -2 ч.

9 Средний срок службы -12 лет.

10 Рабочие условия применения: температура окружающего воздуха от минус 30 °C до плюс 55 °C, относительная влажность воздуха 90 % при 30 °C.

Знак утверждения типа

Знак утверждения типа наносится фотохимическим способом на табличку, закрепленную на крышке корпуса, а также типографским способом на титульный лист руководства по эксплуатации и паспорт.

Комплектность

Комплект поставки ИП приведен в таблице 4

Таблица 4

ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ

Технические условия ТУ BY 300521831.032-2005 «Преобразователи измерительные цифровые переменного тока Е 854ЭС-Ц»

Государственный стандарт ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

Методика поверки МП.ВТ.127-2005 «Преобразователи измерительные цифровые переменного тока Е 854ЭС-Ц». Согласована с РУП «Витебский ЦСМС»

Заключение

Преобразователи измерительные переменного тока Е 854ЭС-Ц соответствуют

ТУ BY 300521831.032-2005, ГОСТ 22261-94.

Межповерочный интервал - не более 48 месяцев при использовании вне сферы законодательной метрологии.

РУП «Витебский ЦСМС», 210015 г. Витебск, ул. Б. Хмельницкого, 20.

Аттестат аккредитации № BY/112 02.6.0.0003 от 10.06.2008 г;

Научно-исследовательский центр испытаний средств измерений и техники РУП «БелГИМ»

г. Минск, Старовиленский тракт 93,

Аттестат аккредитации №BY/112 02.1.0.0025
