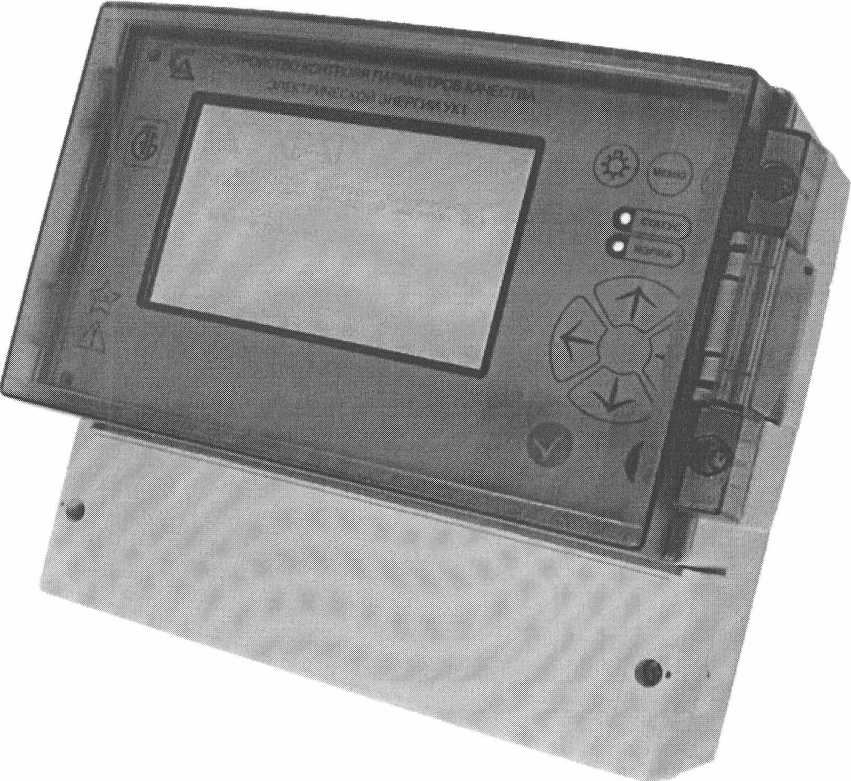

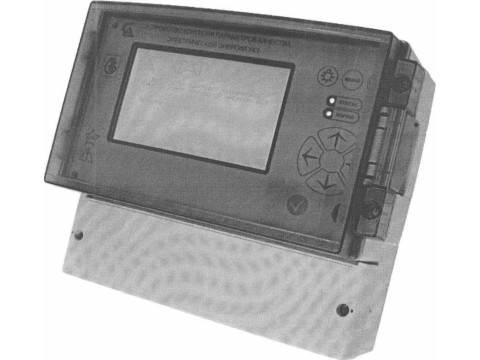

Устройства контроля параметров качества электрической энергии УК1

Наименование характеристики

Значение

1 Пределы абсолютной погрешности устройства при измерении отклонения частоты в диапазоне от минус 2 до плюс 2 Гц, Гц

±0,03

2 Пределы допускаемой абсолютной погрешности устройства при измерении установившегося отклонения напряжения в диапазоне от минус 50 % до 50 % от номинального значения, %,

±0,5

Наименование характеристики

Значение

3 Пределы допускаемой основной относительной погрешности устройства при измерении коэффициента искажения синусоидальности кривой напряжения в диапазоне от 2 % до 50 %, %,

±10

4 Пределы допускаемой основной абсолютной погрешности устройства при измерении коэффициента n-ой гармонической составляющей напряжения, %

- в диапазоне от 0,2 % до 1 %

- в диапазоне от 1 % до 15 %

±0,05 ±5,0

5 Пределы допускаемой абсолютной погрешности устройства при измерении коэффициента несимметрии напряжения по нулевой последовательности в диапазоне от 0 % до 10 %, %,

±0,5

6 Пределы допускаемой абсолютной погрешности устройства при измерении коэффициента несимметрии напряжения по обратной последовательности в диапазоне от 0 до 10 %, %,

±0,3

7 Пределы допускаемой абсолютной погрешности устройства при измерении длительности провала напряжения, с, в диапазоне от Г10 ’2 до 60 с

±1,0-10’2

8 Пределы допускаемой относительной погрешности устройства при измерении коэффициента временного перенапряжения, %,

в диапазоне от 1,1 до 2,0

±10

9 Пределы допускаемой относительной погрешности устройства при измерении импульсного напряжения, %, для импульсов с длительностью от 0,5 до 65 мс и с импульсным напряжением

- от 100 до 1000 В при частоте следования импульсов до 25 Гц;

- от 1000 до 5000 В при одиночных импульсах

±10

10 Пределы допускаемой относительной погрешности устройства при измерении размаха изменения напряжения, %, в диапазоне от 2 % до 10 %

±8,0

11 Пределы допускаемой относительной погрешности устройства при измерении кратковременной и длительной дозы фликера, %,

- в диапазоне от 0,1 % до 4 %

±5,0

12 Пределы допускаемой относительной погрешности устройства при измерении напряжений в диапазоне от 10 до 500 В (действующее значение), %,

±0,5

13 Пределы допускаемой дополнительной погрешности устройства при измерении коэффициента искажения синусоидальности кривой напряжения, вызванной отклонением температуры окружающего воздуха от

(20 ± 5) °C в пределах рабочего интервала температур на каждые 10 °C изменения температуры, %,

±2

14 Пределы допускаемой дополнительной относительной погрешности устройства при измерении коэффициента n-ой гармонической составляющей напряжения в диапазоне от 1 до 15 %, вы-званной отклонением температуры окружающего воздуха от (20 ± 5) °C в пределах рабочего интервала температур на каждые 10 °C изменения температуры, %,

±2

15 Входное сопротивление устройства по измерительным каналам А, В, С, кОм,

200 ± 20

16 Интерфейсы связи со скоростью передачи информации 9600 бит/с

RS-232C и RS-485

17 Вывод информации на подключаемое печатающее устройство (принтер)

параллельный порт       .

18 Период накопления информации о параметрах качества электрической энергии, суток, не менее

болгёйййч.

Наименование характеристики

Значение

19 Период работы часов реального времени устройства при пропадании питающего напряжения, лет, не менее

5

20 Напряжение электропитания

- от сети переменного тока, В, с номинальной частотой (50±0,5) Гц, или - от сети постоянного тока с напряжением, В,

от ПО до 253 от 132 до 297

21 Время установления рабочего режима, с, не более

30

22 Время непрерывной работы, ч, не менее

24

23 Потребляемая мощность при номинальном напряжении 230 В переменного тока и при номинальном напряжении 220 В постоянного тока, В-A, не более

20

24 Габаритные размеры, мм, не более

245x200x120

25 Масса, кг, не более

1,5

26 Климатические условия при эксплуатации:

- температура окружающего воздуха, °C

- относительная влажность при температуре 35 °C, %,

от 0 до 50; до 95

27 Наработка на отказ, ч, не менее

10000

28 Средний срок службы, лет, не менее

8

29 Среднее время восстановления, ч, не более

4

Наименование

Количество

Устройство контроля параметров качества электрической энергии УК1

1

Кабель силовой 220 В 3x0,75/3 м

1

Кабель нуль-модемный 9F/9F

1

Жгут ЕИРВ.685629.319

1

Паспорт ЕИРВ.468261.011 ПС

1

Руководство по эксплуатации ЕИРВ.468261.011 РЭ с методикой поверки МП.МН 1167-2002

1

Ведомость эксплуатационных документов ЕИРВ.468261.011 ВЭ

1

Программа УК1 ЕИРВ.50450-01 (компакт-диск)*

1

Упаковка ЕИРВ.468926.013

1

Примечание - * Поставка программы УК1 должна быть оговорена услов: как программа УК1 является дополнительной сервисной программой для на ПЭВМ в графическом, табличном и других видах с использованием п и ведения архива измерений.

дями договора, так просмотра данных эиложещ£Й=^йИру/8
