Преобразователи измерительные активной мощности трехфазного тока Е848-М1
| Номер в ГРСИ РФ: | РБ 03 13 9706 23 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП), г. Витебск |
|
Описание типа РБ 03 13 9706 23 [2023-04-13]
rb-03-13-9706-23_2023-04-13.pdf
|
Скачать |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 9706 23 |
| Наименование | Преобразователи измерительные активной мощности трехфазного тока Е848-М1 |
| Год регистрации | 2023 |
| Дата регистрации | 2023-04-13 |
| Срок действия | 2028-04-13 |
| Получатель сертификата | ОАО "ВЗЭП", г. Витебск, Республика Беларусь |
Производитель / Заявитель
ОАО "ВЗЭП"
Адрес: ул. Ильинского, 19/18, 210630, г. Витебск
Контакты: (0212) 66-58-10, vzep.info@tut.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | Поверка по МП.ВТ.175-2007 «Преобразователи измерительные активной мощности трехфазного тока Е848-М1. Методика поверки» (изменение № 3). |
Поверители
Скачать
|
Описание типа РБ 03 13 9706 23 [2023-04-13]
rb-03-13-9706-23_2023-04-13.pdf
|
Скачать |
Описание типа
Назначение:
Преобразователи измерительные активной мощности трехфазного тока Е848-М1 (в дальнейшем ИН) предназначены для измерения и линейного преобразования активной мощности трехфазных и однофазных четырехпроводных и трехпроводных цепей переменного тока в унифицированный выходной сигнал силы постоянного тока или напряжения постоянного тока.
Ml I применяют для контроля параметров электрических сетей и установок при комплексной автоматизации объектов электроэнергетики, в автоматизированных системах управления технологическими процессами (АСУ TH) энергоемких объектов различных отраслей промышленности, включая атомные станции.
Описание
По способу преобразования ИН E848/I-MI относятся к преобразователям с в р е м я - и м 11 у j 1 ь с н о й м о д у л я ц и е й.
ИИ выполнены в пластмассовом корпусе, предназначенном для навесного монтажа на щитах и панелях, с передним присоединением монтажных проводов.
Конструктивно ИП состоят из следующих основных узлов: основания: крышки; крышки клеммной колодки; контактных узлов; трансформатора; трех печатных плат для ИН E848/1-MI - Е848/5-М1 или одной или двух печатных плат для Е848/6-М! - 1:848/18-М 1; одна из указанных плат является несущей, на которой кренятся остальные печатные платы.
Контактные узлы, установленные в основании, обеспечивают контакт с подводящими проводами. Крышки защищают контактные узлы от попадания на них посторонних предметов.
ИН относятся к оборудованию, эксплуатируемому в стационарных условиях производственных помещений, вне жилых домов.
И11 имеют модификации и исполнения, отличия между которыми приведены в таблице 1.
ИП выпускают в следующих исполнениях:
- для нужд народного хозяйства;
- для поставки на атомные станции (исполнение АС);
- для поставки на экспорт в страны с умеренным климатом (экспортное исполнение Э);
- для поставки на экспорт в страны, расположенные в любых макроклиматических районах на суше, кроме районов с очень холодным климатом (общеклиматическое исполнение 04.1**).
Фотографии общего вида ИГ! и схема с указанием места для нанесения знака поверки и пломбировки от несанкционированного доступа приведены на рисунках 1-5.

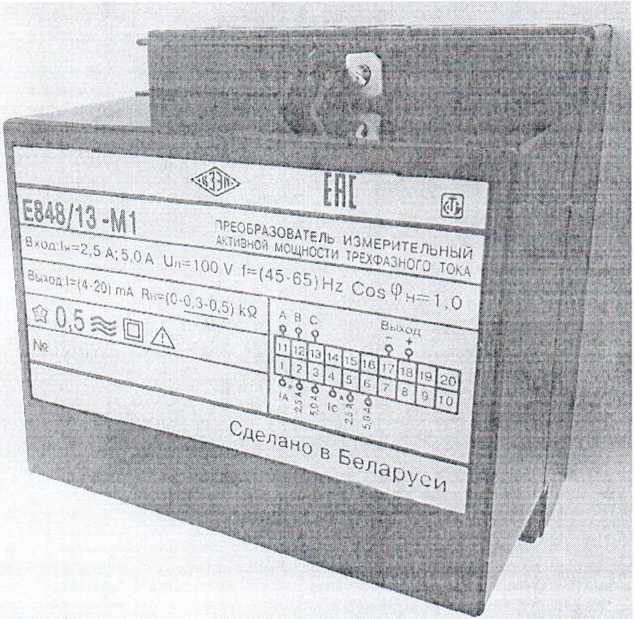

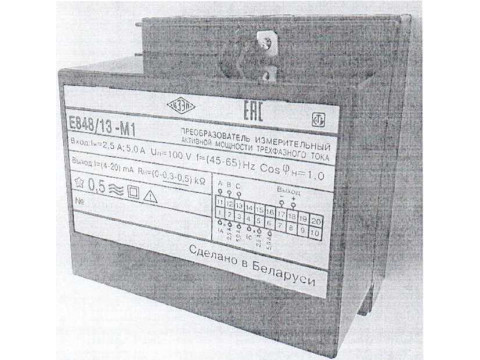

Рисунок 1 - Общий вид и маркировка ИН Е848/13-М 1 для нужд народного хозяйства

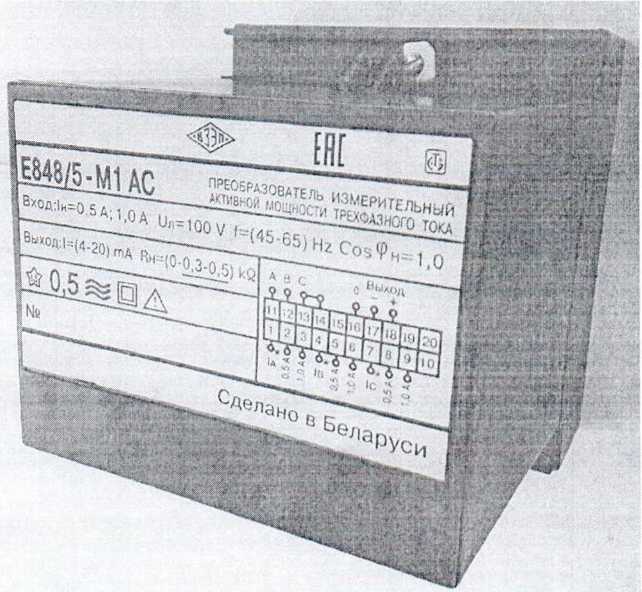

Рисунок 2 Общий вид и маркировка ИН Е848/5-М1 АС для поставки на атомные станции

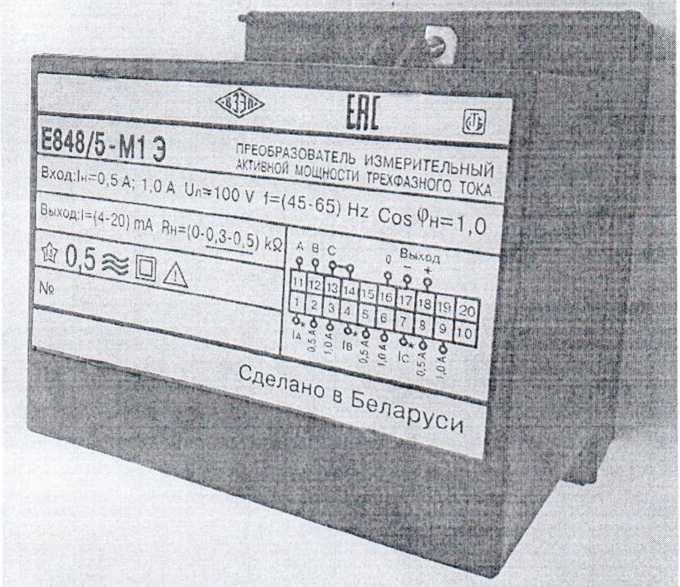

Рисунок 3 - Общий вид и маркировка И11 Е848/5-МI Э
для поставки на экспорт в страны с умеренным климатом
(экспортное исполнение 9)

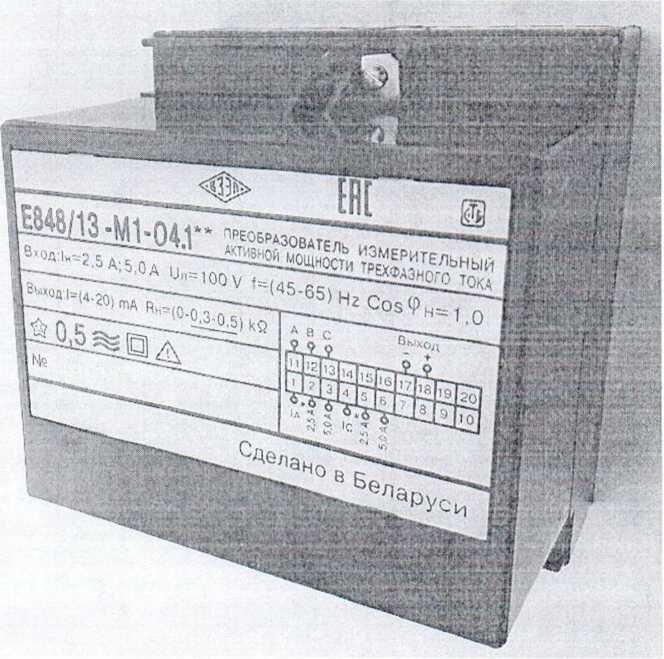

Рисунок 4 - Общий вид и маркировка И11 Е848/1 3-М-О4.1 ** для поставки па экспорт в общеклиматическом исполнении 04.1** лист 3, веско листов 10

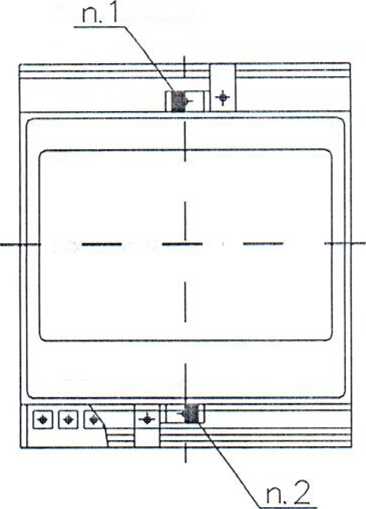

I - место пломбировки от несанкционированного доступа;
2 - место для нанесения знака поверки в виде оттиска клейма поверителя.
Рисунок 5 - Схема с указанием места для нанесения знака поверки и пломбировки от несанкционированного доступа ИП
Технические характеристики
Пределы допускаемой основной приведенной погрешности (у) от нормирующего значения выходного сигнала ± 0,5 %.
Модификации ИП, диапазоны измерений преобразуемых входных сигналов,
диапазоны изменений выходных сигналов указаны в таблице 1.
Таблица 1
|
Модификации ИП |
Диапазоны измерений входных сигналов |
Диапазоны изменений выходного сигнала | |||
|
сила переменного тока, А |
напряжение переменного тока, В |
коэффициент мощности coscp (sirup) |
сила постоянного тока, мА |
напряжение постоянного тока, В | |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Е848/1-М1 |
0-0,5; 0- 1 или 0-2,5; 0-5 |
80- 120 |
0- 1 |
0-5 |
- |
|
Е848/2-М1 |
-1-0-1 |
-5-0-5 |
- | ||
|
Е848/3-М1 |
0-120 |
0-1 |
0-5 |
- | |
|
Е848/4-М1 |
-1-0-1 |
-5-0-5 |
- | ||
|
Е848/5-М1 |
80-120 |
0-1 |
4-20 |
- | |
|
Е848/6-М1 |
0-60 0-120 0-250 0-450 |
-1-0-1 |
-5-0-5 |
- | |
|
Е848/7-М1 |
0-60 0-120 |
- |
-10-0 - 10 | ||
11родолжеиие таблицы J
|
2 Е848/8-М1 |
2 |
3 |
4 |
5 |
6 |
|
0 - 0.5: 0 - 1 или 0-2,5: 0 - 5 |
80-120 |
0 1 |
0 - 5 |
- | |
|
Е848/9-М1 |
0 120 |
- | |||
|
Е848/10-М1 |
80-120 |
-1 0-1 |
-5 - 0 - 5 |
- | |
|
Е848/11-М1 |
0- 120 |
- | |||
|
Е848/12-М1 |
0 120 |
-1-0 - 1 |
0 -2,5-5 |
- | |
|
1/848/13-М 1 |
80- 120 |
0-1 |
4-20 |
- | |
|
1-848/14-М 1 |
0-120 |
- | |||
|
Е848/15-М1 |
-1-0-1 |
4-12-20 |
- | ||
|
1-848/16-М 1 |
0- 1 |
0-20 |
- | ||
|
1/848/17-М 1 |
-1 - 0 - 1 |
0-10-20 |
- | ||
|
E848/I8-M1 |
80-120 |
0 1 |
0 - 20 |
- |
I 1римечания:
I) ИП выпускаются двухдиапазонными по входному сигналу силы переменного тока. 2)3।гаче 11ня, указанные в таблице, распространяются на все исполнения.
Номинальные значения входных сигналов:
- сила переменного тока 0,5 Л; 1,0 Л; 2,5 Л; 5,0 А;
- напряжение переменного тока 50 В; 100 В; 220 В; 380 В;
- коэффициент мощности 1,0 (минус 1,0).
11арамстры питания И11 указаны в таблице 2. Таблица 2
|
Модификации ИН |
11араметры питания |
|
1/848/1-Ml. 1/848/2-MI, I/848/5-MI. I/848/8-M1, 1/848/10-М1, 1/848/13-М 1. 1/848/18-М 1 |
от измерительной цепи |
|
Е848/3-М1. I/848/4-M1. Г848/6-М1. I/848/7-M1, Е848/9-М1,1/848/1 1-MI. 1/848/14-М 1.1/848/15-М 1. 1/848/16-М 1.1/84 8/17-М 1 |
от сети переменного тока с: а) поминальным значением напряжения переменного тока UnOM~220 В и номинальным значением частоты 50 Гц: б) номинальным значением напряжения переменного тока Uhom=240 В и номинальным значением частоты 60 Гц |
|
E848/12-MI |
от сети переменного тока с: а) номинальным значением напряжения переменного тока Uhom-220 В и номинальным значением частоты 50 Гц: б) номинальным значением напряжения переменного тока Ином 240 В и номинальным значением частоты 60 Гц; в) номинальным значением напряжения переменного тока Uuom=100 В и номинальным значением частоты 50 Гц |
Примечания:
1) 1111 с питанием от сети переменного тока с номинальным значением напряжения переменного тока UHom=220 В, UnoM=240 В. Вном-ЮО В выпускаются для поставок па экспорт (экспортное исполнение Э и общеклиматическое исполнение 04.1**).
2) 1111 с питанием от сеги переменного тока с номинальным значением напряжения 11еременпого тока и1ЮМ=220 В. Uhom-100 В для остал!>пых исполнений.
11ределы допускаемой дополнительной погрешности И11 указаны в таблице 3. Таблица 3
|
Влияющая величина |
Пределы допускаемой дополнительной погрешности И11. Удоп |
|
1 |
2 |
|
Изменение температуры окружающего воздуха от нормальных условий эксплуатации в пределах рабочих на каждые К) °C |
0,8-у |
|
Изменение влажнос ти окружающего воздуха от нормальных условий эксплуатации до 95 % при 35 °C |
1.8-у |
|
Изменение сопротивления нагрузки от нормальных условий эксплуатации: | |
|
-дляИПЕ848/1-М1 -Е848/4-М1, Е848/6-М1. Е848/8-М1 -Е848/12-М1 до значений в пределах от 0 до 2,0 кОм |
0.5'у |
|
-для ИП Е848/5-М1 Е848/13-М1 -Е848/18-М1 до значений в пределах от 0 до 0.3 кОм | |
|
-для ИИ Е848/7-М1 до значений в пределах от 2,0 до 9,0 кОм | |
|
Изменение напряжения питания от нормальных условий эксплуатации до значений в пределах: - от 187 до 242 В (для ИП с UlloM=220 В), - от 85 до 110 В (для ИП с UHom=100 В). - от 204 до 264 В (для ИН с UHOM=240 В) |
0.5-у |
|
Влияние внешнего однородного постоянного или переменного магнитного поля, синусоидально изменяющегося во времени с частотой, одинаковой с частотой тока, протекающего по измерительным цепям ИН, с магнитной индукцией 0.5 мТл, при самом неблагоприятном направлении и фазе магнитного поля |
У |
|
Изменение напряжения измеряемой цени от нормальных условий эксплуатации: | |
|
-для ИП Е848/1-М1, Е848/2-М1, Е848/5-М1. Е848/8-М1, Е848/10-М1, Е848/13-М1. Е848/18-М1 до значений в пределах от 80 до 90 В и от 110 до 120 В (U., ■ 100 В) |
0.5-у |
|
-для ИИ Е848/3-М1, Е848/4-М1, Е848/9-М1. Е848/11-М1, Е848/12-М1. 13848/14-М 1 - Е848/17-М1 до значений в пределах от 0 до 90 В и от 110 до 120 В (ил=100 В) | |
|
- для ИИ Е848/6-М1 до значений в пределах а) от 0 до 45 В и от 55 до 60 В (U;i=50 В); б) от 0 до 90 В и от 110 до 120 В (Пл=100 В); в) от 0 до 198 В и от 242 до 250 В (Ил=220 В); г) от 0 до 342 В и от 418 до 450 В (Пл=3 80 В) | |
|
- для ИП E848/7-MI до значений в пределах а) от 0 до 45 В и от 55 до 60 В (U.,=50 В); б) от 0 до 90 В и от 110 до 120 В (Нл=100 В) |
11родолжение таблицы 3
|
1 |
2 |
|
Изменение частоты измеряемой цепи от нормальных условий эксплуатации до значений в пределах от 45 до 65 1 ц |
0.5-у |
|
01 клонение формы кривой входного сигнала от синусоидальной под влиянием 2. 3, 4 или 5 гармоники, равной 30 % от первой |
У |
|
Отклонение коэффициента мощности от нормальных условий эксплуатации до 0 |
у |
|
Примечание - Значения, указанные в таблице, распространяются на все исполнения. | |
Условия эксплуатации указаны в таблице 4. Таблица 4
|
11аименование характеристики |
Значение |
|
2 | |
|
1 (ормальные условия эксплуатации: | |
|
- температура окружающего воздуха. °C |
от 18 до 22 |
|
- относительная влажность окружающего воздуха. % |
от 30 до 80 |
|
- атмосферное давление, к11а |
о т 84 до 106 |
|
- напряжение источника питания. В |
от 215 до 225 (для И11 с UnoM=220 В): от 235 до 245 (для И11 с UKom~240 В): от 98 до 102 (для И! 1 с Ином=Ю0 В) |
|
- частота питания. Гц |
от 45 до 65 |
|
- напряжение измеряемой цепи. В |
от 45 до 55 (для ИИ с U;I -50 В); от 90 до 110 (для ИИ с U;) =100 В): от 198 до 242 (для ИИ с И , =220 В): от 342 до 418 (для И11 с Ц=380 В) |
|
- частота напряжения измеряемой цепи. Гц |
от 49 до 51; от 59 до 61 |
|
- сопротивление нагрузки. кОм: а) для ИИ Е848/1-М1 -Е848/4-М1, Е848/6-М1, Е848/8-М1 -Е848/12-М1 б) для ИИ Е848/5-М1. Е848/13-М1 -Е848/18-М1 с) для ИИ Е848/7-М1 |
от 2.0 до 3.0 от 0.3 до 0.5 от 9.0 до 1 1.0 |
|
- коэффициент мощности |
-1,0; 1.0 |
|
- магнитное и электрическое поля |
1 фактическое отсутствие магнитного и электрического полей, кроме земного магнитного поля |
|
- форма кривой тока и напряжения измеряемой цепи и напряжения источника питания |
синусоидальная с коэффициентом гармоник нс более 5 % |
|
- время установления рабочего режима при входном сигнале, соответствующем конечному значению диапазона измерений, ч. нс более |
0.5 |
|
- нол ожени с |
любое |
|
- неравномернос ть нагрузки фаз |
номинальное значение напряжения ± 0.5 % среднего значения напряжения симметричной трех фаз I ю й с и сте м ы |
Продолжение таблицы 4__
|
1 |
2 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающего воздуха. °C: | |
|
а) для ИП в общеклиматическом исполнении 04.1** |
от плюс 5 до плюс 50 |
|
б) для всех остальных исполнений |
от минус 30 до плюс 50 |
|
- относительная влажность окружающего воздуха при температуре 35 °C, % |
до 95 |
|
- напряжение источника питания, В |
от 187 до 242 (для ИН с Uhom=220 В) от 85 до 1 10 (для ИН с Uhom=100 В) от 204 до 264 (для ИП с Uhom=240 В) |
Нормирующее значение выходного сигнала соответствует верхнему значению диапазона изменений выходного сигнала:
5 мА - для Е848/1 -М1 - Е848/4-М1, Е848/6-М1, Е848/8-М1 - Е848/12-М 1;
20 мА-для Е848/5-М1, Е848/13-М1 -Е848/18-М1;
10 В -для Е848/7-М1.
Мощность, потребляемая ИН от измерительной цепи, не более:
0,3 В-А-для каждой последовательной цепи фазы А, В или С;
0,2 В-А - для параллельных цепей фазы В;
5 ВЛ-для параллельных цепи фазы Л или С для ИП Е848/1-М1, Е848/2-М1, Е848/8-М1, Е848/10-М1, Е848/13-М1, Е848/18-М1 и 6,0В-Адля ИП Е848/5-М1;
0,2 В Л - для параллельной цепи фазы А или С для ИП Е848/3-М1, Е848/4-М1, Е848/7-М1, Е848/9-М1, Е848/11-М1, Е848/12-М1, Е848/14-М1, Е848/15-М 1, Е848/16-М 1, Е848/17-М 1.
Мощность, потребляемая ИН Е848/6-М1 от измерительной цепи указана в таблице 5.
Таблица 5
|
Номинальное значение преобразуемо!'о вход! юго сигнала, В |
Мощность, потребляемая от фазы А или С, нс более, В-А |
Мощность, потребляемая от фазы В, не более, В-А |
|
50 |
0,2 |
0,3 |
|
100 |
0,3 |
0,5 |
|
220 |
0,6 |
1,0 |
|
380 |
1,0 |
1,5 |
Мощность, потребляемая от источника питания, нс более 5 В Л для ИН Е848/3-М1, Е848/4-М1, Е848/6-М1, Е848/7-М1, Е848/9-М1, Е848/11-М1, Е848/12-М 1, Е848/14-М 1, E848/15-М 1, Е848/16-М1, Е848/17-М1.
Габаритные размеры не более (125x1 10x125) мм.
Масса И11 нс более 1,2 кг.
Средний срок службы 12 лет.
Средняя наработка на отказ 50000 ч.
Комплектность
- преобразователь - 1 шт.;
- паспорт - 1 экз.;
- руководство по эксплуатации - 1 экз. (при поставке партии ИГ! в один адрес допускается 1 экз. на 3 изделия);
- методика поверки - I экз. (по запросу);
- упаковка - 1 шт.
Знак утверждения типа наносится на крышку корпуса ИГ1 и на титульный лист эксплуатационной документации (паспорт и руководство но эксплуатации).
Поверка осуществляется по МП.ВТ. 175-2007 «Преобразователи измерительные активной мощности трехфазного тока Е848-М1. Методика поверки» с извещением об изменении «3».
Сведения о средствах поверки
Перечень средств поверки:
- мегаом метр Ф4101;
- установка для проверки электрической прочности изоляции УНУ-10;
- установка поверочная УПП8531М/1.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ИГ! с требуемой точностью.
Сведения о методах измерений
Нормативные документыГОСТ 24855-81 «Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые».
ТР ТС 004/2011 «О безопасности низковольтного оборудования».
ТР ГС 020/2011 «Электромагнитная совместимость технических средств».
ТУ РБ 05796073.141-98 «Преобразователи измерительные активной мощности трехфазного тока Е848-М1».
методы поверки:
Ml 1.ВТ. 175-2007 «Преобразователи измерительные активной мощности трехфазного тока Е848-М1. Методика поверки» с извещением об изменении «3».
