Трансформаторы тока ТОМ-110 III

Номер в ГРСИ РФ:	РБ 03 13 8318 21
Раздел:	Средства измерений электрических величин [13]
Категория:	Трансформаторы
Производитель / заявитель:	ОАО "Свердловский завод трансформаторов тока" (СЗТТ), г. Екатеринбург

Скачать

Описание типа РБ 03 13 8318 21 [2021-11-19]

rb-03-13-8318-21_2021-11-19.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Описание: принцип действия трансформатора основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток пропорциональный первичному току.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 13 8318 21
Наименование	Трансформаторы тока ТОМ-110 III
Год регистрации	2021
Номер сертификата	14530
Дата регистрации	2021-11-01
Срок действия	2025-01-23
Получатель сертификата	ОАО "Свердловский завод трансформаторов тока", г. Екатеринбург, Российская Федерация (RU)

Производитель / Заявитель

ОАО "Свердловский завод трансформаторов тока"

Адрес: 620043, г. Екатеринбург, ул. Черкасская, 25

Контакты: (343) 234-31-04 / (343) 212-52-55 / E-mail: cztt@cztt.ru

Поверка

Межповерочный интервал / Периодичность поверки	96 мес.
Методика поверки	ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки»
Признание поверки	Первичная, проводимая ООО «Свердловский завод трансформаторов тока», г. Екатеринбург, РФ (аттестат аккредитации - №RA.RU.311453, шифр поверительного клейма - БЖХ) (Комиссия №20-21).

Поверители

Скачать

Описание типа РБ 03 13 8318 21 [2021-11-19]

rb-03-13-8318-21_2021-11-19.pdf

Скачать

Описание типа

Назначение

Трансформаторы выполнены в виде опорной конструкции, в верхней части которой расположен металлический корпус с первичной и вторичными обмотками. Металлический корпус закреплен на опорном изоляторе. Изолятор в свою очередь установлен на металлической плите, которая имеет отверстия для крепления трансформатора на месте установки и клеммную коробку, в которой размещены выводы вторичных обмоток. Конструкция первичной обмотки позволяет получать различные коэффициенты трансформации. Вторичные обмотки намотаны на тороидальные магнитопроводы и помещены в металлический кожух, установленный на подставке. Изоляция кожуха и подставки бумажно-масляная, рымовидного типа.

Маркировка выводов первичной обмотки рельефная, выполненная на корпусе трансформатора. Маркировка выводов вторичных обмоток выполнена липкой аппликацией, находящейся в клеммной коробке трансформатора.

Конструкция выводов вторичных обмоток для измерений предусматривает возможность пломбирования.

На трансформаторах имеется табличка технических данных с указанием основных технических характеристик и с предупреждающей надписью о напряжении на разомкнутых вторичных обмотках.

Трансформаторы имеют ряд модификаций, отличающихся классами точности, значениями первичного и вторичного токов, нагрузок, количеством вторичных обмоток. Структура обозначения трансформаторов приведена в таблице 1. Обозначение модификации составляют по конкретным значениям квалификационных признаков, приписанных данной модификации и выбранных из набора признаков, приведенных в таблице 1.

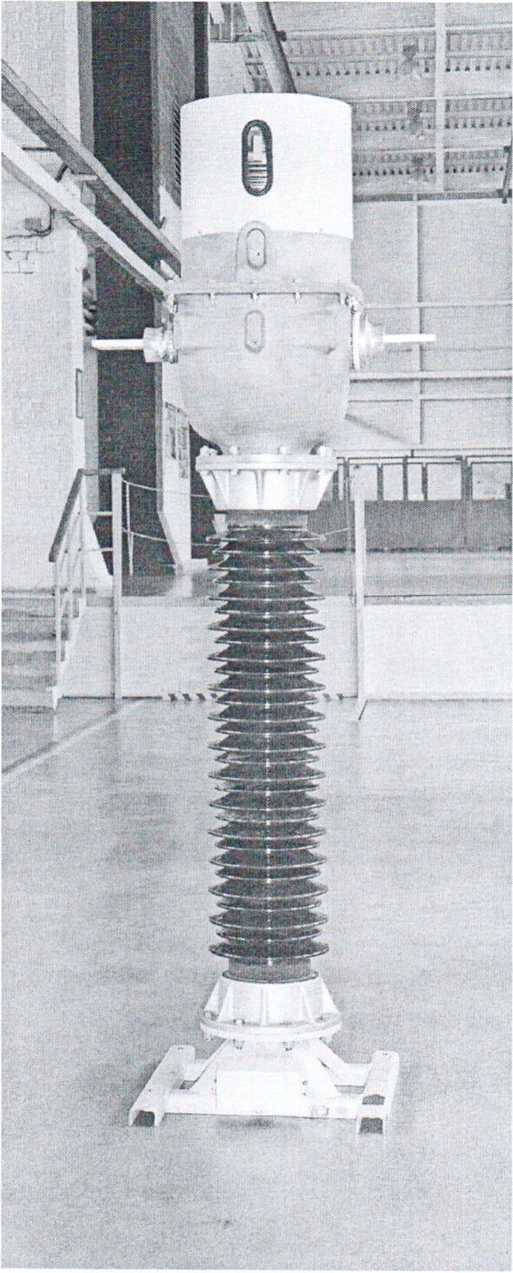

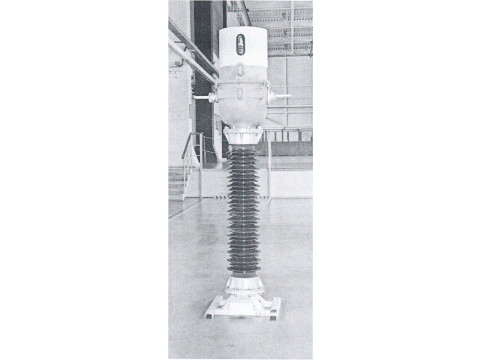

Общий вид трансформаторов тока ТОМ-110 III представлен на рисунке 1.

Таблица 1 - Структура обозначения трансформаторов тока ТОМ-110 III

ТОМ - НО III - Ф-Х.Х-Х Х/Х/Х/Х/Х/Х - X / X УХЛ 1

Категория размещения по ГОСТ 15150

Климатическое исполнение но

______ГОСТ 15150______________________

___________Номинальный вторичный ток, А______ ______________Номинальный первичный ток, А______

___Класс точности обм. № 6_____________

_________________________Класс точности обм. № 5_____________

_____________________________Класс точности обм. № 4_____________

_________________________________Класс точности обм. № 3_____________

__Класс точности обм. № 2_____________

____________________________________________Класс точности обм. № 1_____________

Количество вторичных

___обмоток, шт._________________________

Варианты переключения поминального ________________________________________________________тока___

Конструктивный вариант исполнения

____________________________________________________модификации______________________

Тип внешней изоляции:

__Ф - фарфоровая__________________

Категория в зависимости от длины пути утечки внешней изоляции по

_______ГОСТ 9920-89_____________________

___________________________________________________________________Номинальное напряжение, кВ___________

__С масляной изоляцией_______________ ____Опорный________________________

Трансформатор тока

Рисунок 1 - Общий вид трансформаторов тока ТОМ-110 III

Обязательные метрологические требования: Таблица 2

Наименование характеристики	Значение
Номинальное напряжение, кВ	110
Класс точности вторичных обмоток по ГОСТ 7746: для измерений для защиты	0.2S; 0,2; 0.5S; 0,5; 1; 3; 10 5Р; ЮР
Номинальный первичный ток, А	от 5 до 4000
Номинальный вторичный ток, А	1; 2; 5
Частота, Гц	50; 60
Номинальная вторичная нагрузка, В А	от 3 до 100
Нижний предел вторичной нагрузки, ВА, для трансформаторов классов точности 0,2S; 0,2; 0,5S,	1
Коэффициент безопасности приборов вторичных обмоток для измерений	от 2 до 50
Номинальная предельная кратность вторичной обмотки для защиты	от 2 до 50

Для трансформаторов с расширенным диапазоном первичного тока погрешности при токе 150 и 200 % номинального первичного тока не выходят из пределов допускаемых погрешностей для 120 % номинального первичного тока.

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:

Таблица 3

Наименование характеристики	Значение
Масса, не более, кг	500
Габаритные размеры, не более, мм: длина ширина высота	1100 750 2500
Температура воздуха при эксплуатации, °C	от -60 до +60
Средний срок службы, лет	30
Средняя наработка до отказа, ч	40-105

Комплектность

Таблица 4

Наименование	Обозначение	Количество
Трансформатор тока ТОМ-1 10 III	—	1 шт.
Детали для пломбирования вторичной обмотки для измерений, комплект: крышка, винт 2М4 (2 шт.)	—	1 шт.
Паспорт	1ГГ.671 214.003 ПС	1 шт.
Руководство по эксплуатации	1ГГ.671 214.003 РЭ	1 шт. *
Копия свидетельства об утверждении типа	—	1 шт.*
Копия сертификата безопасности	—	1 шт. *
* - При поставке партии трансформаторов в один адрес общее количество экземпляров можег быть уменьшено до одного экземпляра, но должно быть не менее трех экземпляров на партии: трансформаторов в пятьдесят штук.

Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.

Поверка осуществляется по ГОСТ 8.217-2003 «ГСП. Трансформаторы тока. Методика поверки».

Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»; ГОСТ 8.550-86 «ГСП. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока»;

ГОСТ IEC 60044-1-2013 «Трансформаторы измерительные. Часть 1. Трансформаторы тока»;

ТУ 16-2013 ОГГ.671 214.003 ТУ «Трансформаторы тока ТОМ-110 III. Технические условия»;

методику поверки:

ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Перечень средств поверки:

трансформаторы тока эталонные двухступенчатые ИТТ-3000.5 (регистрационный номер -№ 19457-00);

трансформаторы тока измерительные лабораторные ТТИ-100 (регистрационный номер - № 29922-05);

прибор сравнения КНТ-03 (регистрационный номер-№ 24719-03).

Примечания:

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на трансформатор и (или) паспорт и (или) свидетельство о поверке.

Программное обеспечение: отсутствует.
