Трансформаторы напряжения заземляемые 3НОЛ
| Номер в ГРСИ РФ: | РБ 03 13 4853 21 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "Свердловский завод трансформаторов тока" (СЗТТ), г. Екатеринбург |
Описание: принцип действия трансформаторов основан на законе электромагнитной индукции. При подключении первичной обмотки трансформатора к сети с синусоидальным напряжением в обмотке возникает ток, который создает синусоидально изменяющийся магнитный поток в магнитопроводе. Поток индуктирует ЭДС в обмотках трансформатора. При подключении к вторичной обмотке нагрузки, в этой обмотке возникает вторичный ток и на ее зажимах устанавливается напряжение, пропорциональное первичному.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 4853 21 |
| Наименование | Трансформаторы напряжения заземляемые 3НОЛ |
| Год регистрации | 2021 |
| Номер сертификата | 14548 |
| Дата регистрации | 2021-11-01 |
| Срок действия | 2026-10-15 |
| Получатель сертификата | ОАО "Свердловский завод трансформаторов тока", г. Екатеринбург, Российская Федерация |
Производитель / Заявитель
ОАО "Свердловский завод трансформаторов тока"
Адрес: 620043, г. Екатеринбург, ул. Черкасская, 25
Контакты: (343) 234-31-04 / (343) 212-52-55 / E-mail: cztt@cztt.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | ГОСТ 8.216-2011 ГСИ «Трансформаторы напряжения. Методика поверки» |
| Признание поверки | Первичная при выпуске из производства и периодическая (для метрологически необеспеченных исполнений): УНИИМ (номер реестра - №076, шифр поверительного клейма - С)(НТК №03-12). Первичная при выпуске из производства и периодическая (для метрологически необеспеченных исполнений): ОАО "Свердловский завод трансформаторов тока" (аттестат аккредитации - №RA.RU.311453, шифр поверительного клейма - БЖХ)(НТК №05-18). |
Поверители
Скачать
|
Описание типа РБ 03 13 4853 21 [2021-11-19]
rb-03-13-4853-21_2021-11-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 4853 21 [2017-03-07]
rb-03-13-4853-21_2017-03-07.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 4853 21 [2012-05-25]
rb-03-13-4853-21_2012-05-25.pdf
|
Скачать |
Описание типа
Назначение
Описание: принцип действия трансформаторов основан на законе электромагнитной индукции. При подключении первичной обмотки трансформатора к сети с синусоидальным напряжением в обмотке возникает ток, который создает синусоидально изменяющийся магнитный поток в магнитопроводе. Поток индуктирует ЭДС в обмотках трансформатора. При подключении к вторичной обмотке нагрузки, в этой обмотке возникает вторичный ток и на ее зажимах устанавливается напряжение, пропорциональное первичному.
Трансформаторы являются однофазными электромагнитными устройствами с заземляемым выводом «X» высоковольтной обмотки и представляют собой литой блок, в котором залиты обмотки и магнитопровод. Литой блок обеспечивает электрическую прочность изоляции и защиту первичной и вторичных обмоток от механических повреждений и проникновения влаги.
Трансформаторы изготавливаются с несколькими вторичными обмотками, предназначенными для измерения и/или защиты. Трансформаторами комплектуются трехфазные группы.
Магнитопровод стержневого типа. намотан из холоднокатаной электротехнической стали, разрезной. Обмотки расположены на магнитопроводе концентрически.
Основная вторичная обмотка для измерения имеет возможность пломбирования контактов.
На опорной поверхности трансформаторов имеются отверстия, служащие для крепления трансформатора.
На трансформаторе имеется табличка технических данных. Табличка технических данных трехфазной группы расположена на металлической раме.
Трансформаторы имеют ряд модификаций, отличающихся габаритными размерами, массой.
Структура обозначения трансформаторов приведена в таблице 1.
Общий вид трансформаторов напряжения заземляемых серии ЗНОЛ представлен на рисунках 1 - 6.
Таблица 1 - Структура условного обозначения трансформаторов напряжения заземляемых серии ЗНОЛ
Категория размещения по ГОСТ 15150
Климатическое исполнение по ГОСТ 15150
Категория в зависимости от длины пути утечки по ГОСТ 9920
Класс напряжения
количество обмоток
тра нс фо р м атора (у каз ы ваетс я при количестве обмоток -больше трех)
«И» - инверсное расположение высоковольтного
ввода
«М» - малогабаритный
«П» - с предохранительным устройством
Номер разработки
С литой изоляцией
Однофаз н ый
Трансформа гор напряжения
Заземляемый
Для трехфазной группы

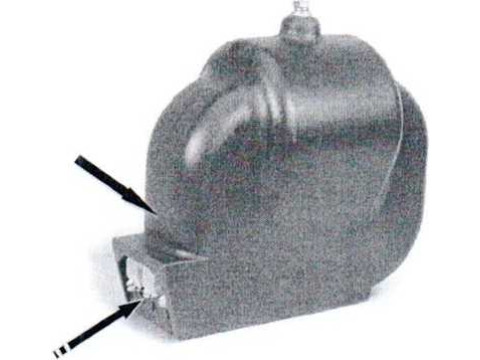

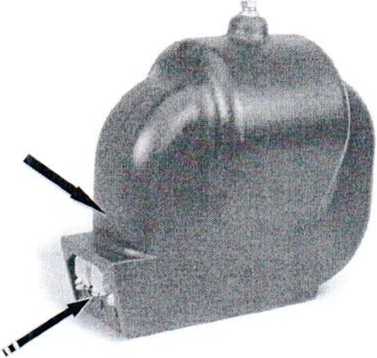

Рисунок 1 - Общий вид трансформатора напряжения ЗНОЛ.06

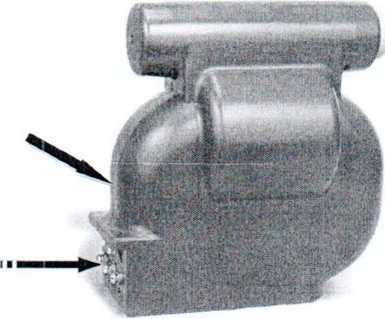

Рисунок 2 - Общий вид трансформатора напряжения ЗНОЛ

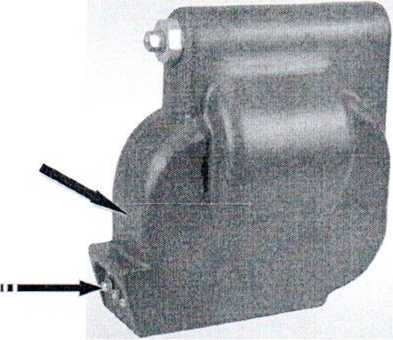

Рисунок 3 - Общий вид трансформатора напряжения ЗНОЛПМ

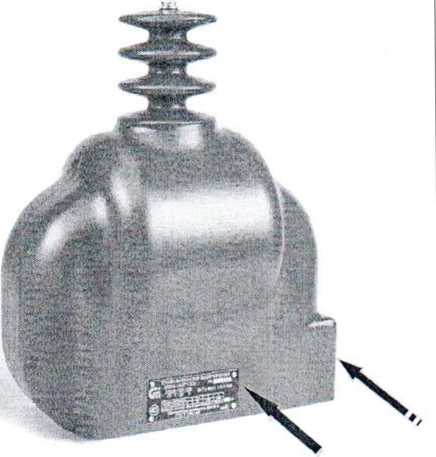

Рисунок 4 - Общий вид трансформатора напряжения ЗНОЛП

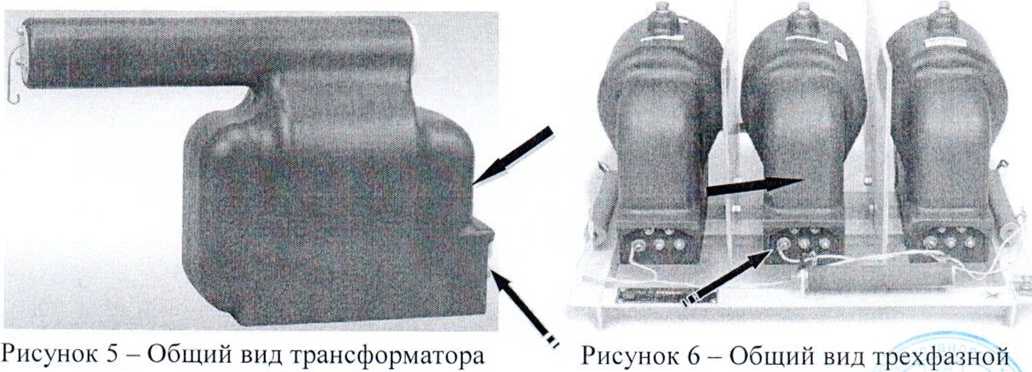

напряжения ЗНОЛ.01ПМИ группы ЗхЗНОЛ
Стрелками указаны места нанесения поверочного клейма (■■■*►) и пломбирования вторичных контактов (।■ ■■■......» ).
Обязательные метрологические требования:
Таблица 1
|
Наименование |
Значение характеристики |
|
Номинальное напряжение первичной обмотки. В |
от 1000/V3 до 27500 |
|
Номинальная частота переменного тока, Гц |
50; 60 |
|
Номинальное напряжение основной вторичной обмотки, В |
от 1 ОО/а/З до 230 |
|
Номинальное напряжение дополнительной вторичной обмотки, В |
от 100/3 до 220 |
|
Класс точности по ГОСТ 1983 |
0,1; 0,2; 0.5; 1.0: 3,0; ЗР; 6Р |
|
Номинальная мощность основной вторичной обмотки. В А, с коэффициентом мощности активно-индуктивной нагрузки cos ср = 0.8 |
от 0 до 500 |
|
Диапазон мощности для классов точности 0,1; 0,2; 0.5 с номинальной мощностью основной вторичной обмотки 10 В А, с коэффициентом мощности cos (р = 1 |
от 0 % до 100 % номинальной мощности |
|
1Номинальная мощность дополнительной вторичной обмотки, В А. с коэффициентом мощности активноиндуктивной нагрузки cos (р = 0,8 |
от 0 до 500 |
|
Трехфазная мощность, ВА, с коэффициентом мощности активно-индуктивной нагрузки cos <р = 0.8 |
от 0 до 1500 |
Примечание - ГОСТ 1983 для конкретного трансформатора, если одно из значении номинальной нагрузки является стандартным для одного класса точности, то для другогс класса точности допускается значение нагрузки, не являющейся стандартным значением.
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:
Таблица 2
|
Наименование |
Модификации | ||
|
ЗНОЯ |
ЗНОЯ 111 |
ЗхЗНОЛ | |
|
Масса, кг |
от 15 до 100 |
от 15 до 100 |
от 50 до 150 |
|
Габаритные размеры, мм, не более: длина ширина высота |
от 200 до 750 от 100 до 400 от 200 до 500 |
от 200 до 750 от 180 до 400 от 300 до 800 |
от 500 до 750 от 300 до 550 от 300 до 500 |
|
Температура воздуха при эксплуатации,°C |
от -60 до +60 | ||
|
Средний срок службы, лет Средняя наработка на отказ, ч |
30 40-105 | ||
Комплектность
Таблица 3
|
Наименование |
Обозначение |
Количество |
|
Трансформатор, шт. |
1 | |
|
Детали для пломбирования вторичной обмотки, комплект: крышка, винт 2М4 |
по количеству обмоток | |
|
Детали для установки в токопроводе*. комплект: контакт, гайка М10 |
1 | |
|
Запасные части** согласно ведомости ЗИП, комплект |
1 | |
|
Комплект для установки резисторов***: резистор, комплект проводов |
1 | |
|
Детали, комплект: шпилька, гайка М8, шайба 8. шайба |
1 | |
|
Эксплуатационные документы, экз.: паспорт руководство по эксплуатации (РЭ) |
1 1 | |
|
Примечания * При заказе трансформаторов для установки в токопроводе для трансформаторов без 311У. * * Для трансформаторов с ЗПУ. * ** Для трехфазных групп. | ||
При поставке партии трансформаторов в один адрес, по согласовании с заказчиком, количество экземпляров РЭ может быть уменьшено до одногс экземпляра, но должно быть не менее трех экземпляров на партии трансформаторов в пятьдесят штук.
Место нанесения знака утверждения типа средств измерений: на средстве измерений и/илн на эксплуатационных документах.
Поверка осуществляется по ГОСТ 8.216-2011 «ГСП. Трансформаторы напряжения. Методика поверки».
Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.
Технические нормативные правовые акты и технические документы, устанавливающие: требования к типу средств измерений:
ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»;
ГОСТ 8.216-201 1 «ГСП. Трансформаторы напряжения. Методика поверки»;
ГОСТ 9920-89 «Электроустановки переменного тока на напряжение от 3 до 750 кВ. Длина пути утечки внешней изоляции»;
ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды»;
Технические условия ТУ 16-2010 ОГГ.671 240.001 ТУ. «Трансформаторы напряжения заземляемые серии ЗНОЛ»;
методику поверки:
ГОСТ 8.216-201 1 «ГСП. Трансформаторы напряжения. Методика поверки»;
Перечень средств поверки:
трансформатор напряжения измерительный лабораторный НЛЗ
(РБ 03 13 6150 21);
прибор сравнения КНТ-03 (регистрационный номер - 24719-03)
Примечания:
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на трансформатор (в соответствии с рисунками 1 - 6) и в паспорт изделия.
Программное обеспечение: отсутствует.
