Трансформаторы тока ТОЛ-110 III

Назначение

Описание: принцип действия трансформатора основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток пропорциональный первичному току.

Трансформаторы выполнены в виде опорной конструкции с одной первичной и вторичными обмотками. Вторичные обмотки намотаны на тороидальные магнитопроводы. Первичная и вторичные обмотки залиты изоляционным компаундом, создающим монолитный блок, который обеспечивает электрическую прочность изоляции и защиту обмоток от проникновения влаги и механических повреждений.

Литой блок установлен на металлической плите, которая имеет отверстия для крепления трансформатора на месте установки.

Маркировка выводов первичной и вторичных обмоток: рельефная, выполненная компаундом при заливке трансформаторов в форму.

Конструкция выводов вторичных обмоток для измерений предусматривает возможность пломбирования для защиты от несанкционированного доступа. Выводы вторичных обмоток закрыты защитной крышкой.

На трансформаторах имеется табличка технических данных с указанием основных технических характеристик и с предупреждающей надписью о напряжении на разомкнутых вторичных обмотках.

Трансформаторы имеют ряд модификаций, отличающихся классами точности, значениями первичного и вторичного токов, нагрузок, количеством вторичных обмоток, наличием или отсутствием ответвлений на них.

Общий вид трансформаторов представлен на рисунке 1.

Структура обозначения трансформаторов приведена в таблице 1.

Таблица 1 - Структура обозначения в описании типа трансформаторов тока ТОЛ-110 III

т О Л-НО II - X - X - X/ X/ X/ X/ X/ Х/-Х/Х X 1

Категория размещения по

ГОСТ 15150__

Климатическое исполнение по ГОСТ 15150 Номинальный

___________вторичный ток, А

Номинальный _______________первичный ток, А

Класс точности _________________обм. № 6__

Класс точности ______________________обм. № 5__

Класс точности __________________________обм. № 4________

Класс точности ______________________________обм. № 3__

Класс точности ___________________________________обм. № 2________

Класс точности ___________________________________________обм.№ 1__

Конструктивный вариант

________________________________________________исполнения__ Количество вторичных обм.

Категория в зависимости от длины пути утечки внешней изоляции по

_____________________________________________________ГОСТ 9920__ Номинальное

______________________________________________________________напряжение. кВ С литой изоляцией

Опорный

Трансформатор __________________________________________ тока

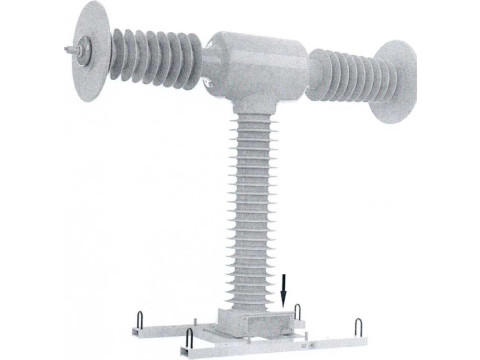

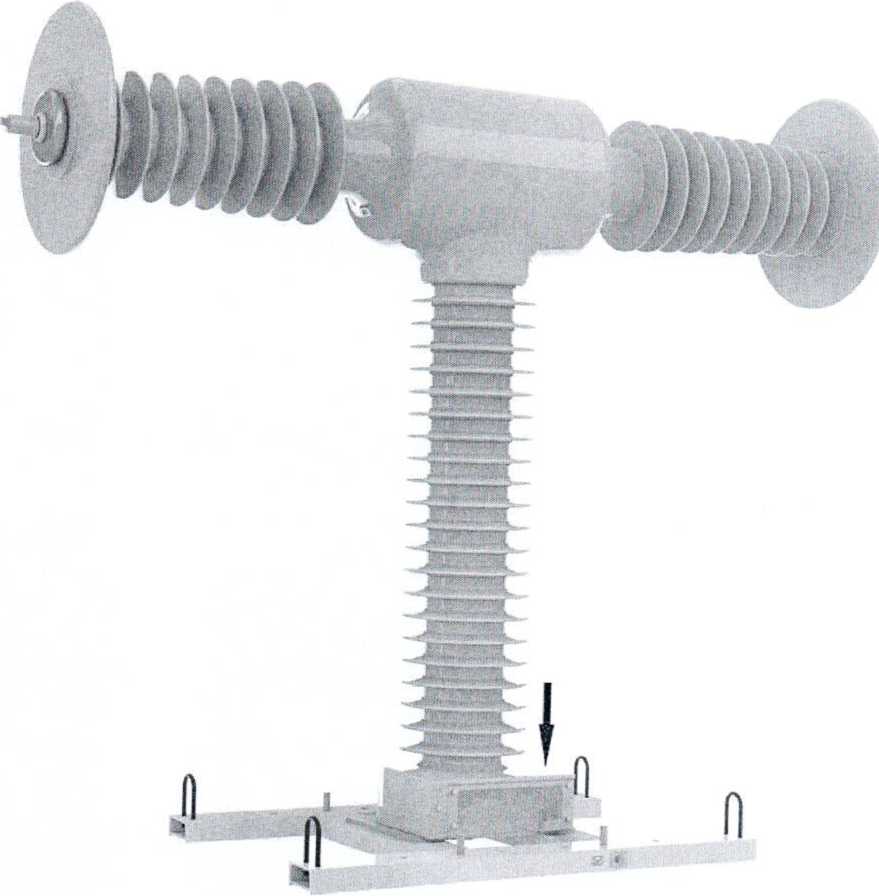

Рисунок 1 — Общий

вид трансформаторов тока ТОЛ-110 III

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:

Таблица 3

Средний срок службы трансформаторов - 30 лет.

Средняя наработка до отказа-40 -105 ч.

Комплектность

крышка, шт.

паспорт

руководство по эксплуатации (РЭ) комплект деталей

для пломбирования вторичных обмоток для измерений                                            по количеству обмоток

Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.

Поверка осуществляется по ГОСТ 8.217-2003 «ГСП. Трансформаторы тока Методика поверки».

Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»; Технические условия ТУ 16-2013 ОГГ.671 214.002 ТУ «Трансформаторы тока ТОЛ-110 III»;

ГОСТ 8.550-86 «Государственная система обеспечения единства измерений. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока»; методику поверки:

ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Перечень средств поверки:

трансформаторы тока эталонные двухступенчатые ИТТ-3000.5 (регистрационный номер-№ 19457-00;

прибор сравнения КНТ-03 (регистрационный номер - № 24719-03).

Примечание:

Знак поверки наносится на свидетельство о поверке и в паспорт трансформатора.

Программное обеспечение: отсутствует.
