Измерители параметров УЗО ПЗО
| Номер в ГРСИ РФ: | РБ 03 13 7883 21 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | АО "НПФ "Радио-Сервис", г. Ижевск |
|
Описание типа РБ 03 13 7883 21 [2021-04-14]
rb-03-13-7883-21_2021-04-14.pdf
|
Скачать |
Измерители параметров УЗО ПЗО (далее по тексту - приборы) предназначены для измерений параметров устройств защитного отключения (далее по тексту - УЗО) общего и селективного типов, как находящихся, так и не находящихся под напряжением (автономный режим), напряжения переменного тока, напряжения прикосновения, активного электрического сопротивления петли «фаза-нуль».
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 7883 21 |
| Наименование | Измерители параметров УЗО ПЗО |
| Год регистрации | 2021 |
| Номер сертификата | 14012 |
| Дата регистрации | 2021-03-16 |
| Срок действия | 2024-09-13 |
| Получатель сертификата | АО "НПФ "Радио-Сервис", г. Ижевск, Российская Федерация (RU) |
Производитель / Заявитель
АО "НПФ "Радио-Сервис"
Адрес: 426033, г. Ижевск, ул. Пушкинская, 268
Контакты: (3412) 439-144 // (3412) 439-263
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверку проводить по р.6 РАПМ.411133.004 РЭ "Измерители параметров УЗО ПЗО. Руководство по эксплуатации", утвержденному в 2019 г. |
Поверители
Скачать
|
Описание типа РБ 03 13 7883 21 [2021-04-14]
rb-03-13-7883-21_2021-04-14.pdf
|
Скачать |
Описание типа
Назначение
Измерители параметров УЗО ПЗО (далее по тексту - приборы) предназначены для измерений параметров устройств защитного отключения (далее по тексту - УЗО) общего и селективного типов, как находящихся, так и не находящихся под напряжением (автономный режим), напряжения переменного тока, напряжения прикосновения, активного электрического сопротивления петли «фаза-нуль».
Описание
Принцип действия приборов при измерении тока срабатывания УЗО основан на формировании плавно нарастающего тока и фиксировании его величины при срабатывании УЗО. При измерении времени отключения УЗО прибор сразу устанавливает силу тока соответствующей величины.
Приборы измеряют параметры УЗО при следующих параметрах тока:
- для УЗО типов АС, А и В на синусоидальном токе с возможностью установки начальной фазы тока 0° и 180°;
- для УЗО типов А и В на пульсирующем постоянном (однополупериодном) токе, на пульсирующем постоянном токе с углом задержки фазы тока 90° и 135°, на пульсирующем постоянном токе с наложением на постоянный ток 6 мА с возможностью установки полярности тока;
- для УЗО типа В на постоянном токе с возможностью установки полярности тока.
При измерении напряжения прикосновения приборами формируется ток равный 40 % от номинального тока УЗО, измеряется падение напряжения в цепи L-PE и далее результат измерений приводится прибором к 100 % номинального тока УЗО (умножается на 2,5).
Измерение активного электрического сопротивления петли «фаза-нуль» основано на измерении падения напряжения в цепи при протекании через нее испытательного тока.
При этом входные аналоговые сигналы преобразуются в цифровую форму с помощью АЦП, обрабатываются и отображаются в виде результата измерений на жидкокристаллическом индикаторе.
Основные узлы приборов: генератор испытательного тока, датчик разрыва цепи, аналоговые входные цепи, аналого-цифровой преобразователь, микропроцессор, блок питания с аккумулятором (для ПЗО-510), дисплей, кнопки управления.
Приборы выпускаются в двух модификациях: ПЗО-510 и ПЗО-510/1, отличающихся функциональностью.
Модификация ПЗО-510 имеет полный функционал, а в модификации ПЗО-510/1 отсутствует функция измерений активного сопротивления петли «фаза-нуль» и функция измерений параметров УЗО типа В на постоянном токе с возможностью установки полярности тока.
Приборы записывают в память результат последнего измерения и отображают его в режиме «Просмотр памяти». Дополнительно модификация ПЗО-510 сохраняет до 10000 результатов измерений с возможностью обмена данными с внешним устройством (компьютером).
Конструктивно все узлы приборов размещены в едином переносном корпусе из ударопрочной пластмассы.
На лицевой панели расположены входные разъемы, дисплей, индикаторы, функциональные клавиши. Лицевая панель закрывается защитной крышкой.
Питание приборов автономное. Питание модификации ПЗО-510 осуществляется от встроенного аккумулятора или пяти сменных элементов типоразмера АА. Зарядка аккумулятора производится от входящего в комплект поставки внешнего блока питания. Питание модификации ПЗО-5Ю/1 осуществляется от пяти сменных элементов типоразмера АА.
Для предотвращения несанкционированного доступа к внутренним частям приборов винты крепления корпуса пломбируются.
Общий вид приборов представлен на рисунках 1 - 4. Схема пломбировки от несанкционированного доступа представлена на рисунке 5.

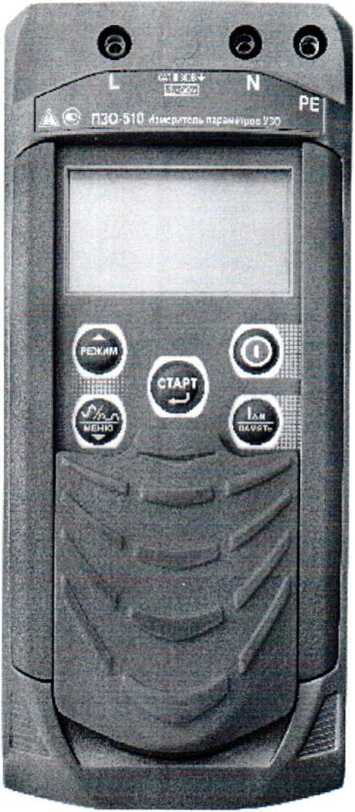

Рисунок 1 - Общий вид измерителей параметров УЗО ПЗО-510. Вид спереди

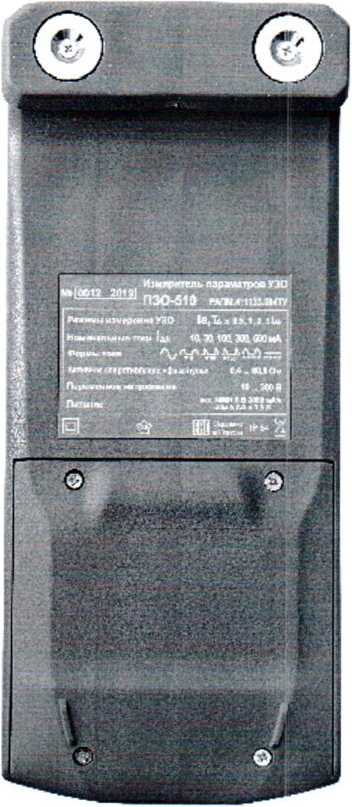

Рисунок 2 - Общий вид измерителей параметров УЗО ПЗО-510. Вид сзади

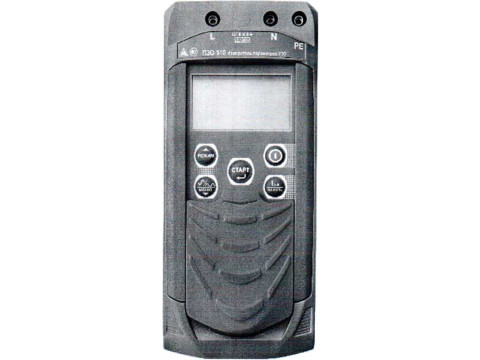

Рисунок 3 - Общий вид измерителей параметров УЗО ПЗО-510/1. Вид спереди

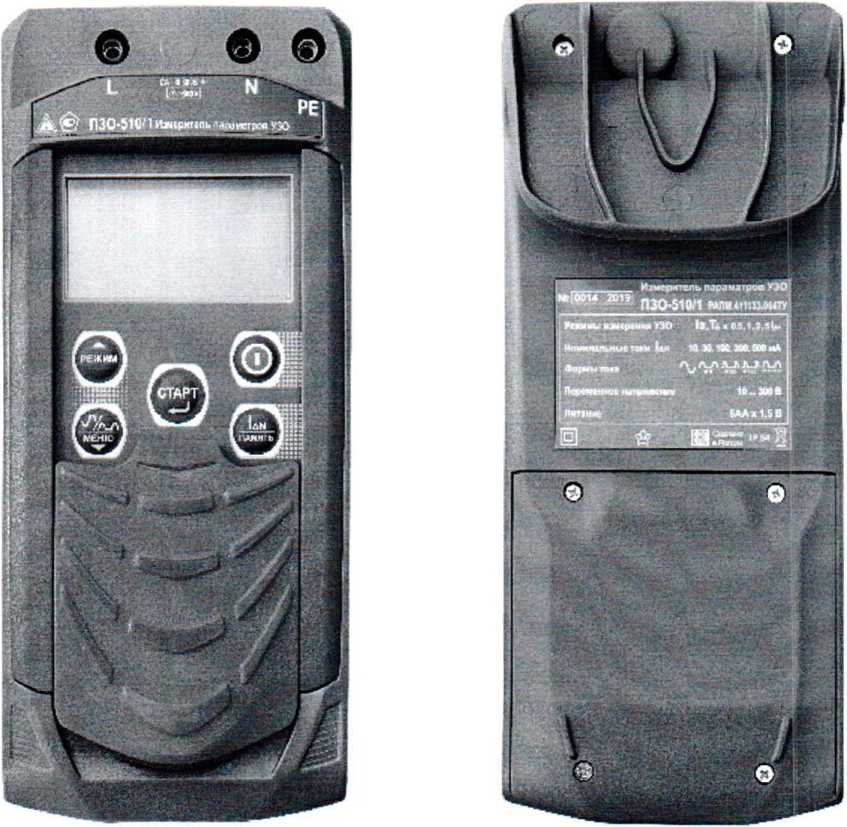

Рисунок 4 - Общий вид измерителей параметров УЗО ПЗО-510/1. Вид сзади

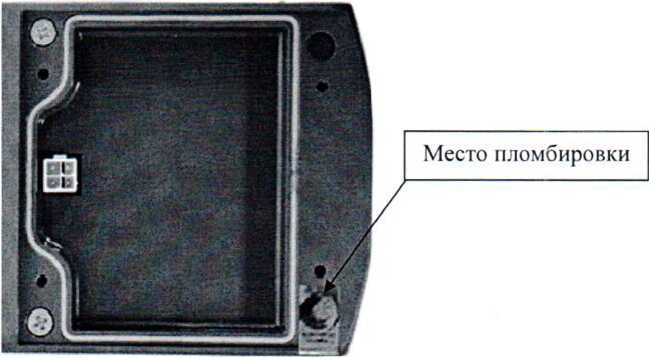

Рисунок 5 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Встроенное ПО приборов реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
— |
|
Номер версии (идентификационный номер ПО) |
Не ниже 1.00 |
|
Цифровой идентификатор ПО |
— |
Технические характеристики
Таблица 2 - Метрологические характеристики в режиме измерений отключающего
дифференциального тока УЗО (1а)
|
Наименование характеристики |
Значение |
|
Диапазоны формирования отключающего дифференциального тока УЗО (1а), мА |
См. таблицу 3 |
|
Пределы допускаемой основной абсолютной погрешности формирования отключающего дифференциального тока УЗО (1а), мА: - для синусоидального тока - для пульсирующего постоянного и постоянного тока |
±(0,025-1+0,2) ±(0,05-1+0,5) |
|
Дискретность формирования отключающего дифференциального тока УЗО (1а), мА |
0,05-1дп |
|
Рабочий диапазон напряжения переменного тока при испытаниях в сети,В |
от 180 до 260 |
|
Примечания I - измеренное значение силы тока, мА; 1дп - номинальный отключающий дифференциальный ток УЗО. мА | |
Таблица 3 - Диапазоны формирования отключающего дифференциального тока УЗО (1а)
|
Номинальный отключающий дифференциальный ток УЗО (1дп), мА |
Диапазон формирования отключающего дифференциального тока УЗО (1а) при параметрах тока, мА | ||||
|
синусоидаль-ный ток |
пульсирующий постоянный ток |
постоянный ток 1)21 | |||
|
с углом задержки фазы тока |
с наложением на постоянный ток 6 мА 2) | ||||
|
0° 90° |
135° | ||||
|
10 |
от 2 до 11 |
от 2 до 20 |
от 1 до 20 |
от 8 до 26 |
от 2 до 20 |
|
30 |
от 6 до 33 |
от 6 до 42 |
от 3 до 42 |
от 12 до 48 |
от 6 до 60 |
|
100 |
от 20 до 110 |
от 20 до 140 |
от 10 до 140 |
от 26 до 146 |
от 20 до 200 |
|
300 |
от 60 до 330 |
от 60 до 420 |
от 30 до 420 |
от 66 до 426 |
от 60 до 600 |
|
500 |
от 100 до 550 |
от 100 до 700 |
— |
от 106 до 706 |
от 100 до 1000 |
Примечания
11 - только для модификации ПЗО-510;
2) - ток формируется только в автономном режиме
Разрешение приборов в диапазоне от 2 до 99 мА - 0,1 мА, от 100 до 1000 мА - 1 мА
Таблица 4 - Метрологические характеристики в режиме измерений времени отключения УЗО
(Тд)
|
Наименование характеристики |
Значение |
|
Диапазоны измерений времени отключения УЗО. при кратности к номинальному отключающему дифференциальному току УЗО (1дп), мс: 0,5'1дп и 1 '1дп 2'1дп 5-1дп |
от 1 до 2000 от 1 до 500 от 1 до 40 (150) ° |
|
Пределы допускаемой основной абсолютной погрешности измерений времени отключения УЗО, мс: - для синусоидального и постоянного тока - для пульсирующего постоянного тока |
±(0,015 Т+3) ±(0,015-Т+10) |
|
Рабочий диапазон напряжения переменного тока при испытаниях в сети, В |
от 180 до 260 |
|
Примечания - для селективного типа УЗО Т - измеренное время отключения УЗО, мс | |
Таблица 5 - Метрологические характеристики в режиме измерений напряжения переменного
тока
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения переменного тока (действующее значение), В |
от 10 до 300 |
|
Пределы допускаемой основной абсолютной погрешности измерений напряжения переменного тока, В |
±(0,025-U+3 е.м.р.) |
|
Частота напряжения переменного тока, Гц |
от 45 до 65 |
|
Примечания U - измеренное значение напряжения, В; е.м.р. - единица младшего разряда | |
|
Таблица 6 - Метрологические характеристики в режиме измерений напряжения прикосновения | |
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения прикосновения (действующее значение), В |
от 0 до 100 |
|
Пределы допускаемой основной абсолютной погрешности измерений напряжения прикосновения, В |
±(0,05‘U+3 е.м.р.) |
|
Частота напряжения переменного тока, Гц |
50 |
|
Примечания U - измеренное значение напряжения, В; е.м.р. - единица младшего разряда | |
Таблица 7 - Метрологические характеристики в режиме измерений активного электрического
сопротивления петли «фаза - нуль» (только для ПЗО-510)
|
Наименование характеристики |
Значение |
|
Диапазон измерений активного электрического сопротивления петли «фаза-нуль», Ом |
от 0,4 до 60,0 |
|
Пределы допускаемой основной абсолютной погрешности измерений активного электрического сопротивления петли «фаза-нуль», Ом |
±(0,05-R+3 е.м.р.) |
|
Примечания R- измеренное значение электрического сопротивления, Ом; е.м.р. - единица младшего разряда | |
Пределы допускаемой дополнительной абсолютной погрешности измерений всех физических величин, вызванной изменением температуры окружающего воздуха от нормальной в рабочем диапазоне измерений и изменением относительной влажности воздуха от нормальной в рабочем диапазоне измерений составляют ±1 % от измеряемой величины.
Таблица 8 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
ПЗО-510 |
ПЗО-510/1 | |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 5,2 до 7,5 | |
|
Габаритные размеры, мм, не более - длина - ширина - высота |
245 105 65 |
245 105 88 |
|
Масса, кг, не более |
0,8 | |
|
Нормальные условия измерений: - температура окружающего воздуха, °C - относительная влажность воздуха, % - атмосферное давление, кПа |
от+15 до +25 от 30 до 80 от 84 до 106 | |
|
Рабочие условия измерений: - температура окружающего воздуха, °C - относительная влажность воздуха, % - атмосферное давление, кПа |
от -15 до +55 90 при +30 °C от 84 до 106 | |
|
Средний срок службы, лет |
10 | |
|
Средняя наработка на отказ, ч |
8000 | |
Знак утверждения типа
наносится на лицевую панель приборов способом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 9 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель параметров УЗО ПЗО (модификация по заказу) |
— |
1 шт. |
|
Кабель измерительный красный, длиной 1,5 м |
РЛПА.685551.002 |
1 шт. |
|
Кабель измерительный синий, длиной 1,5 м |
РЛПА.685551.002-03 |
1 шт. |
Продолжение таблицы 9
|
Наименование |
Обозначение |
Количество |
|
Адаптер розеточный |
РАПМ.301111.0046 |
1 шт. |
|
Зажим типа «крокодил» |
— |
2 шт. |
|
Блок питания |
— |
1 шт. ” |
|
Bluetooth-USB адаптер |
— |
1 шт. '* |
|
Элементы питания 1,5 В АА (LR.6) |
— |
с 2) 5 шт. ' |
|
Батарейный отсек |
РАПМ.436244.007 |
1 шт. |
|
Сумка для переноски |
— |
1 шт. |
|
Упаковка транспортная |
— |
1 шт. |
|
Руководство по эксплуатации |
РАПМ.411133.004РЭ |
1 экз. |
|
Примечания - только для модификации ПЗО-510; 2) - только для модификации ПЗО-510/1 | ||
Поверка
осуществляется по документу РАПМ.411133.004РЭ «Измерители параметров УЗО ПЗО. Руководство по эксплуатации», Раздел 6 «Поверка», утвержденному ООО «ИЦРМ» 07.06.2019 г.
Основные средства поверки: установка для поверки амперметров и вольтметров на постоянном и переменном токе У300 (регистрационный номер в Федеральном информационном фонде № 2721-71); вольтметр универсальный цифровой GDM-8246 (регистрационный номер в Федеральном информационном фонде № 34295-07); калибратор времени отключения УЗО ERS-2 (регистрационный номер в Федеральном информационном фонде № 68961-17); омметр цифровой Щ34 (регистрационный номер в Федеральном информационном фонде № 4274-74); магазин электрического сопротивления Р4834 (регистрационный номер в Федеральном информационном фонде № 11326-90).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в Руководство по эксплуатации и (или) Свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
Приказ Министерства здравоохранения и социального развития от 09.09.2011 г. № 1034н «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»
РАПМ.411133.004ТУ Измерители параметров УЗО ПЗО. Технические условия
