Системы высокого напряжения измерительные СВН-100

Назначение

Системы высокого напряжения измерительные СВН-100 (далее по тексту - системы) предназначены для измерений напряжения постоянного и переменного тока при испытаниях изоляции различных устройств.

Описание

Принцип действия систем основан на масштабном преобразовании (уменьшении) высокого входного напряжения в заданное число раз с помощью делителя напряжения и последующего измерения выходного напряжения делителя.

При работе в режиме измерений напряжения постоянного тока системы измеряют амплитудное значение выпрямленного напряжения отрицательной полярности.

При работе в режиме измерений напряжения переменного тока системы измеряют действующее (среднеквадратичное) значение напряжения.

Функционально системы включают в себя первичный измерительный масштабный преобразователь - делитель высокого напряжения ДВН и подключенный к его выходу измерительный блок - устройство измерения напряжения УИН-100, соединенные штатным кабелем.

Делитель высокого напряжения собран на прецизионных резисторах типа С2-29В. Корпус делителя выполнен в виде стеклоэпоксидного цилиндра. В верхней части делителя находится высоковольтный ввод, в нижней части делителя установлены розетка приборная СР50-73ПВ для подключения соединительного кабеля и клемма заземления.

Устройство измерения напряжений включает в себя входной делитель с коэффициентом деления 1:10, два пиковых детектора, сумматор. Сигнал с выхода детектора измеряется аналоговым электроизмерительным прибором типа М2027-М1, шкала которого проградуирована в киловольтах.

На передней панели устройства измерения напряжений расположен выключатель сетевого питания, светодиод, сигнализирующий о наличии напряжения питания, переключатель режимов измерений с индикацией режима при помощи светодиодов, электроизмерительный прибор М2027-М1. На верхней панели устройства измерения напряжений расположена розетка приборная СР50-73ПВ для подключения соединительного кабеля, клемма заземления, предохранитель 3,15 А, шнур сетевого питания.

Устройство измерения напряжений выпускается либо в отдельном корпусе, либо, при использовании в составе испытательной станции (передвижной лаборатории), встраивается в пульт управления испытательным напряжением.

Общий вид систем представлен на рисунках 1 - 2.

Пломбирование систем высокого напряжения измерительных СВН-100 не предусмотрено.

Системы относятся к ремонтируемым и восстанавливаемым изделиям.

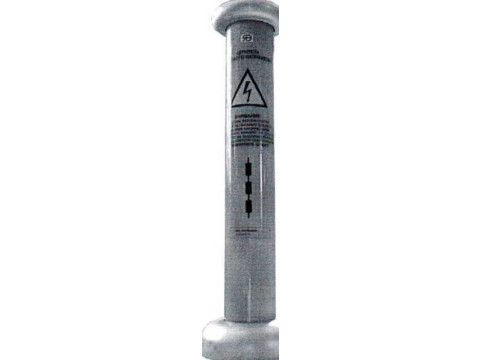

Рисунок 1 - Общий вид делителя высокого напряжения ДВН

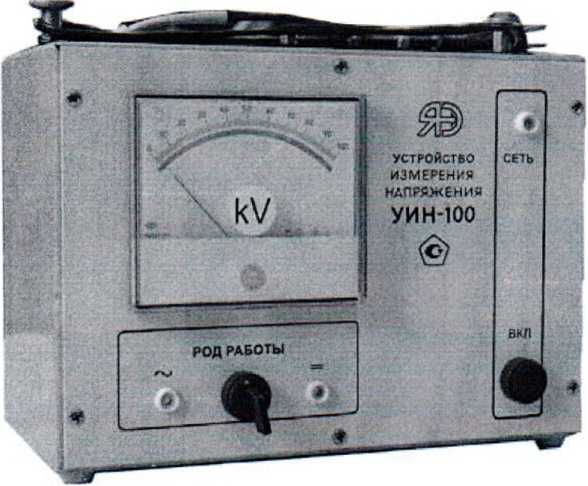

Рисунок 2 - Общий вид устройство измерения напряжения УИН-100

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Общие технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу ИЦРМ-МП-051-20 «Системы высокого напряжения измерительные СВН-100. Методика поверки», утвержденному ООО «ИЦРМ» 24.03.2020 г.

Основные средства поверки: делители напряжения ДН-50, ДН-100, ДН-200, ДН-20э, ДН-50э, ДН-ЮОэ, ДН-200э, ДН-ЗООэ, ДН-400Э (регистрационный номер в Федеральном информационном фонде № 54883-13); измеритель постоянных и переменных напряжений ИПН-2э (регистрационный номер в Федеральном информационном фонде № 26301-14).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт (в составе Руководства по эксплуатации) и (или) на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ТУ 4222-022-39189999-2007 Системы высокого напряжения измерительные СВН-100. Технические условия
