Измерители усилия нажатия СМР-1

Номер в ГРСИ РФ:	РБ 03 03 7890 21
Раздел:	Средства измерений силы и твердости [3]
Производитель / заявитель:	ООО "Челэнергоприбор", г. Челябинск,

Скачать

Описание типа РБ 03 03 7890 21 [2021-07-01]

rb-03-03-7890-21_2021-07-01.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Измерители усилия нажатия СМР-1 (далее прибор) предназначены для измерений усилия нажатия в отдельной паре ламелей контактов врубного типа отключенных разъединителей от 10 до 750 кВ и ячеек комплектных распределительных устройств (КРУ) от 6 до 10 кВ. Приборы могут быть также использованы при регулировке усилия нажатия разъединителей.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 03 7890 21
Наименование	Измерители усилия нажатия СМР-1
Год регистрации	2021
Номер сертификата	14019
Дата регистрации	2021-03-16
Срок действия	2025-06-01
Получатель сертификата	ООО "Челэнергоприбор", г. Челябинск, Российская Федерация (RU)

Производитель / Заявитель

ООО "Челэнергоприбор"

Адрес: 454080, Челябинск, а/я 12796

Контакты: тел./факс 8 (351) 211-54-01, info@limi.ru

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Метрологическое обеспечение	Метрологически обеспечены в Республике Беларусь при условии предоставления рамы для нагружения с допускаемой нагрузкой до 500 Н (согласно письму изготовителя) (НТК №01-21 мо).
Методика поверки	Поверку проводить по РТ-МП-6692-445-2019 "Измерители усилия нажатия СМР-1. Методика поверки", утвержденной в 2019 г.
Признание поверки	Первичная при выпуске из производства, проводимой Челябинским ЦСМ (аттестат аккредитации - №RA.RU.311503, шифр поверительного клейма - ГА) (НТК №01-21 мо).

Поверители

Скачать

Описание типа РБ 03 03 7890 21 [2021-07-01]

rb-03-03-7890-21_2021-07-01.pdf

Скачать

Описание типа

Назначение Описание Технические характеристики Знак утверждения типа Комплектность Поверка Сведения о методах измерений Нормативные документы

Назначение

Описание

В основу работы прибора положено изменение сопротивления тензорезисторов, приклеенных к балке. При воздействии механического усилия на губки щупа прибора балка незначительно изгибается. Это приводит к разбалансу измерительного моста, образованного тензорезисторами, и появлению на его диагонали электрического напряжения, которое преобразуется в цифровой код, численно равный этому усилию.

Прибор состоит из следующих основных узлов: корпуса с рукояткой, раздвижного измерительного щупа, частично смонтированного в корпусе, к которому приклеены четыре тензорезистора, образующие измерительный мост, платы печатного монтажа, аккумуляторной батареи.

Вывод данных осуществляется на четырехразрядный семисегментный жидкокристаллический индикатор, смонтированный в корпусе.

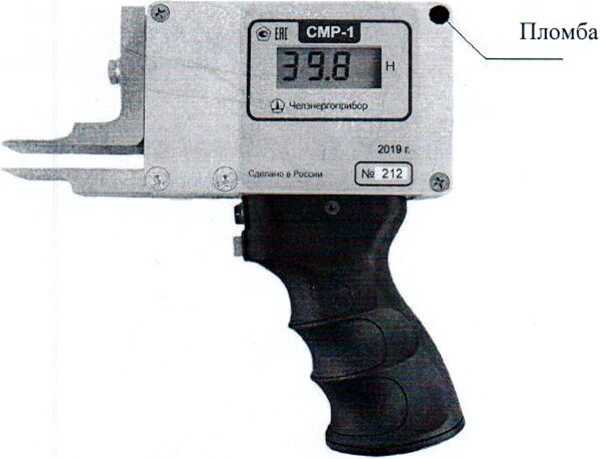

Общий вид прибора, места пломбирования и место нанесения знака поверки приведены на рисунке 1.

Рисунок 1- Общий вид средства измерений

Программное обеспечение отсутствует.

Технические характеристики

Таблица 1- Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений усилия нажатия, Н	от 50 до 500
Цена единицы наименьшего разряда выходного кода, Н	0,1
Пределы допускаемой основной относительной погрешности измерений усилия нажатия при номинальном значении высоты измерительного щупа 15 мм, %	±2
Вариация показаний, %, не более	2
Пределы допускаемой дополнительной погрешности измерений при изменении температуры окружающей среды от нормальных значений в рабочем диапазоне температур на каждые 15 °C, %	±2
Пределы допускаемой дополнительной погрешности измерений при изменении влажности окружающего воздуха от нормальных до предельных значений в рабочих условиях применения, %	±2
Пределы допускаемой дополнительной погрешности измерений при изменении высоты измерительного щупа в пределах от 7 мм до 27 мм, %	±2
Пределы допускаемой дополнительной погрешности измерений при наличии внешнего однородного магнитного поля напряженностью 400 А/м, %	±2
Нормальные условия применения: - температура окружающей среды, °C - относительная влажность воздуха, % - атмосферное давление, к! 1а	от +15 до +25 от 30 до 80 от 84 до 106,7

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Ширина измерительного щупа, мм	24
Диапазон регулируемой высоты измерительного щупа, мм	от 7 до 27
Время установления рабочего режима, с, не более	5
Габаритные размеры (длинахширинахвысота), мм, не более	190x190x40
Масса, кг, не более	1,1
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха (без конденсации влаги) при 35°С, %, не более - атмосферное давление, кПа	от -10 до +50 95 от 84 до 106,7
Средняя наработка на отказ при вероятности безотказной работы 0,95, ч, не менее	3000
Средний срок службы, лет, не менее	10

Знак утверждения типа

наносится на лицевой панели прибора, а также титульных листах руководства по эксплуатации и паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Измеритель усилия нажатия	СМР-1	1 шт.
Сумка для переноски	-	1 шт.
Зарядное устройство	-	1 шт.
Руководство по эксплуатации	ПТМР.404161.031 РЭ	1 экз.
Паспорт	ПТМР.404161.031 ПС	1 экз.
Методика поверки	РТ-МП-6692-445-2019	1 экз.

Поверка

осуществляется по документу РТ-МП-6692-445-2019 «ГСИ. Измерители усилия нажатия СМР-I. Методика поверки», утвержденному ФБУ «Ростест-Москва» 20.12.2019 г.

Основные средства поверки:

-гири по ГОСТ O1ML R 111-1-2009, класс Мз (регистрационный номер в Федеральном информационном фонде 58020-14).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится в виде оттиска в паспорт и/или в свидетельство о поверке.
