Преобразователи измерительные Jumpflex серии 857, 2857
| Номер в ГРСИ РФ: | РБ 03 13 7314 19 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | "WAGO" Kontakttechnik GmbH&Co. KG", Германия |
|
Описание типа РБ 03 13 7314 19 [2020-12-11]
rb-03-13-7314-19_2020-12-11.pdf
|
Скачать |
Преобразователи измерительные Jumpflex серии 857, 2857 предназначены для преобразования входных аналоговых сигналов силы постоянного/переменного тока, напряжения постоянного тока, сопротивления постоянному току, сигналов от термоэлектрических преобразователей (термопар), термопреобразователей сопротивления в выходные аналоговые сигналы (напряжения постоянного тока, силы постоянного тока).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 7314 19 |
| Наименование | Преобразователи измерительные Jumpflex серии 857, 2857 |
| Год регистрации | 2019 |
| Номер сертификата | 13025 |
| Дата регистрации | 2019-11-28 |
| Срок действия | 2024-11-28 |
| Получатель сертификата | фирма "WAGO" Kontakttechnik GmbH&Co. KG", Германия |
Производитель / Заявитель
Фирма "WAGO" Kontakttechnik GmbH&Co. KG", Германия
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2966-2020. |
Поверители
Скачать
|
Описание типа РБ 03 13 7314 19 [2020-12-11]
rb-03-13-7314-19_2020-12-11.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи измерительные Jumpflex серии 857, 2857 предназначены для преобразования входных аналоговых сигналов силы постоянного/переменного тока, напряжения постоянного тока, сопротивления постоянному току, сигналов от термоэлектрических преобразователей (термопар), термопреобразователей сопротивления в выходные аналоговые сигналы (напряжения постоянного тока, силы постоянного тока).
Область применения: системы автоматического регулирования и управления технологическими процессами на предприятиях химической, нефтехимической, нефтяной, целлюлозно-бумажной, пищевой и других областях хозяйственной деятельности.
Описание
Принцип заключается в приеме аналоговых, импульсных, частотных и дискретных сигналов с первичных преобразователей (датчиков), их обработке и выдаче выходных сигналов требуемого вида.
Преобразователи совместно с первичными датчиками обеспечивают измерение силы постоянного/переменного тока, напряжения постоянного/переменного тока, частоты переменного тока, электрического сопротивления, температуры, гальваническое разделение входных и выходных цепей, формирование унифицированных выходных электрических сигналов, выдачу управляющих воздействий на исполнительные механизмы.
Основные узлы преобразователей: плата ввода-вывода, микропроцессор, перепрограммируемое запоминающее устройство (ППЗУ). Плата ввода-вывода воспринимает сигналы от датчиков физических величин и преобразовывает их в форму, удобную для цифровой обработки. Микропроцессором рассчитываются значения этих величин и сохраняются в памяти (ППЗУ). Он же вырабатывает сигналы^ ления, контроля и сигнализации. Зр
Настройка преобразователей может осуществляться пользователем (|с
щью микропереключателей DIP, потенциометров или кнопок, расположеР^^^^^^1 корпусе преобразователя или через подключение внешнего компьютера (в зависимости от модели).
Программное обеспечение преобразователей измерительных можно разделить на встроенное ПО и внешнее ПО, устанавливаемое на персональный компьютер. Метрологически значимым программным обеспечением является встроенное ПО. которое устанавливается в энергозависимую память преобразователей измерительных в производственном цикле и в процессе эксплуатации изменению и идентификации не подлежит. Метрологические характеристики преобразователей измерительных установлены с применением встроенного ПО. Внешнее ПО (WAGO IOCheck3 версии 3.16.1 или выше), не влияющее на метрологические характеристики, содержит широкий спектр инструментальных средств для работы с преобразователями. Оно позволяет выполнять: конфигурирование преобразователей измерительных (выбор количества используемых измерительных каналов, диапазон измерения или воспроизведения сигналов, тип подключаемого измерительного преобразователя и др.)
Внешний вид модулей представлен на рисунке 1.

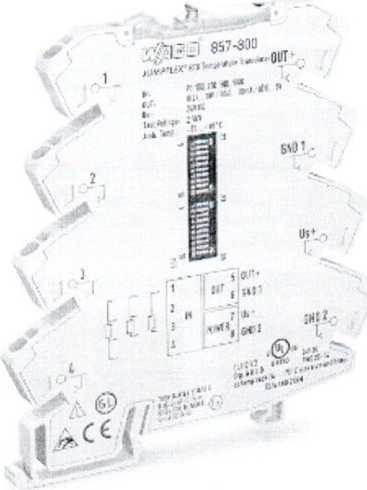

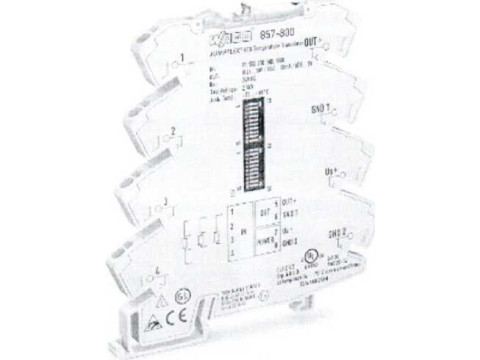

Рисунок 1 - Внешний вид преобразователей измерительных Jumpflex серии
2857 А
\ Республик* Беларусь
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики преобразователи измерительные Jumpflex серии 857, 2857 в таблицах 1-7.
Таблица 1 - Основные метрологические характеристики при преобразовании электрических величин.
|
Характеристики |
Пределы допускаемой приведенной погрешности при преобразовании при температуре ОС 25 °C (нормальные условия) |
Пределы дополнительной приведенной погрешности при преобразовании вызванной отклонением температуры от нормальных условий на 1 °C в диапазоне рабочих температур | |
|
Диапазон преобразования входных сигналов |
Диапазон выходных сигналов | ||
|
1 |
2 |
3 |
4 |
|
Модуль 2857-401* (1 входной канал, 1 выходной канал) | |||
|
от минус 1 до плюс 1 мА |
от минус 10 до плюс 10 мА |
± 0,1 % от ДВС |
± 0,01 % от ДВС |
|
от 0 до 1 мА |
от 0 до 10 мА | ||
|
от минус 10 до плюс 10 мА |
от 2 до 10 мА | ||
|
от 0 до 10 мА |
от минус 20 до плюс 20 мА | ||
|
от 2 до 10 мА |
от 0 до 20 мА | ||
|
от минус 20 до плюс 20 мА |
от 4 до 20 мА | ||
|
от 0 до 20 мА |
от минус 5 до плюс 5 В | ||
|
от 4 до 20 мА |
от 0 до 5 В | ||
|
от минус 100 до плюс 100 мА |
от 1 до 5 В | ||
|
от 0 до 100 мА |
от минус 10 до плюс 10 В | ||
|
от минус 1 до плюс 1 В |
от 0 до 10 В | ||
|
от 0 до 1 В |
от 2 до 10 В | ||
|
от минус 10 до плюс 10 В | |||
|
от 0 до 10 В | |||
|
от 2 до 10 В | |||
|
от минус 30 до плюс 30 В | |||
|
от 0 до 30 В | |||
|
от минус 100 до плюс 100 В | |||
|
от 0 до 100 В | |||
|
от минус 200 до плюс 200 В | |||
|
от 0 до 220 В | |||
|
Модуль 857-401 (1 входной канал, 1 выходной канал) | |||
|
от минус 20 до плюс 20 мА |
от 0 до 10 мА |
±0,1 % от ДВС |
±0,01 % от ДВС |
|
от минус 10 до плюс 10 В |
от 2 до 10 мА | ||
|
от 0 до 30 В |
от 0 до 20 мА | ||
|
от 4 до 20 мА | |||
|
от 0 до 5 В | |||
|
от 1 до 5 В | |||
|
от 0 до 10 В | |||
|
от 2 до 10 В | |||
|
Модуль 857-424* (1 входной канал, 2 выходных канала) | |||
|
от 0 до 10 мА |
от 0 до 10 В |
± 0,1 % от ДВС |
± 0,01 % от ДВС |
|
от 2 до 10 мА |
от 2 до 10 В | ||
|
от 0 до 20 мА |
от 0 до 20 мА | ||
|
от4 до 20 мА___ от 0 до 5 В |
от 4 до 20 мА | ||
|
от 1 до 5 В | |||
|
от 0 до 10 В | |||
|
от 2 до 10 В | |||
|
Модуль 857-450 (1 входной токовый канал, 1 входной канал напряжения, 1 выходной канал) | |||
|
от минус 5 до плюс 5 мА |
от 4 до 20 мА |
±0,1 % от ДВС |
± 0,01 % от ДВС |
|
от 0 до 5 мА | |||
|
от минус 10 до плюс 10 мА от 0 до 10 мА | |||
|
от 2 до 10 мА | |||
|
минус 20 до плюс 20 мА | |||
|
от 0 до 20 мА | |||
|
от 4 до 20 мА | |||
|
от минус 1 до плюс 1 В | |||
|
от 0 до 1 В | |||
|
от минус 5 до плюс 5 В | |||
|
от 0 до 5 В | |||
|
от 1 до 5 В | |||
|
от минус 10 до плюс 10 В | |||
|
от 0 до 10 В | |||
|
от 2 до 10 В | |||
|
от минус 2 до плюс 2 В | |||
|
от 0 до 2 В | |||
|
от минус 20 до плюс 20 В | |||
Модуль 857-402 (1 входной канал, 1 выходной канал)
|
от минус 0,3 до плюс 0,3 мА |
от минус 5 до плюс 5 В |
±0,08 % от ДВС |
± 0,01 % от ДВС |
|
от 0 до 0,3 мА |
от 0 до 5 В | ||
|
от минус 1 до плюс 1 мА |
от 1 до 5 В | ||
|
от 0 до 1 мА |
от 0 до 10 В | ||
|
от минус 5 до плюс 5 мА |
от минус 10 до плюс 10 В | ||
|
от 0 до 5 мА |
от 2 до 10 В | ||
|
от минус 10 до плюс 10 мА |
от минус 10 до плюс 10 мА | ||
|
от 0 до 10 мА |
от 0 до 10 мА | ||
|
от 2 до 10 мА |
от 2 до 10 мА | ||
|
от минус 20 до плюс 20 мА |
от минус 20 до плюс 20 мА | ||
|
от 0 до 20 мА |
от 0 до 20 мА | ||
|
от 4 до 20 мА от минус 50 до плюс 50 мА от 0 до 50 мА от минус 100 до плюс 100 мА от 0 до 100 мА от минус 60 до плюс 60 мВ от 0 до 60 мВ от минус 100 до плюс 100 мВ от 0 до 100 мВ от минус 150 до плюс 150 мВ от 0 до 150 мВ от минус 300 до плюс 300 мВ от 0 до 300 мВ ___ __ от минус 500до плюс 500 мВ от 0 до 500 мВ_______ от минус 1 до плюс 1 В__ от 0 до 1 В от минус 5 до плюс 5 В ____ от 0 до 5 В от минус 10 до_плюс 10 В от 6 до 10 В_________________ от 2 до 10 В от минус 100 до плюс 100 В от 0 до 100 В от минус 200 до плюс 200 В от 0 до 200 В |
от 4 до 20 мА |
|
Модуль 857-409 (1 входной канал, 1 выходной канал) | ||||
|
от минус 5 до плюс 5 В |
от минус 5 до плюс 5 В |
±0,1 % от ДВС |
± 0,01 % от ДВС | |
|
от 0 до 5 В |
от 0 до 5 В | |||
|
от 1 до 5 В |
от 1 до 5 В | |||
|
от минус 10 до плюс 10 В |
от минус 10 до плюс 10 В | |||
|
ОТ 0 ДО 10 В |
от 0 до 10 В | |||
|
от 2 до 10 В |
от 2 до 10 В | |||
|
от минус 10 до плюс 10 мА |
от минус 10 до плюс 10 мА | |||
|
от 0 до 10 мА |
от 0 до 10 мА | |||
|
от 2 до 10 мА |
от 2 до 10 мА | |||
|
от минус 20 до плюс 20 мА |
от минус 20 до плюс 20 мА | |||
|
от 0 до 20 мА |
от 0 до 20 мА | |||
|
от 4 до 20 мА |
от 4 до 20 мА | |||
|
Модуль 857-411 (1 входной канал, 1 выходной канал) | ||||
|
от 0 до 20 мА |
от 0 до 20 мА |
±0,1 % от ДВС |
± 0,01 % от ДВС | |
|
от 4 до 20 мА |
от 4 до 20 мА | |||
|
Модуль 857-412 (1 входной канал, 1 выходной канал) | ||||
|
от 0 до 10 В |
от 0 до 10 В |
± 0,1 % от ДВС |
±0,01 % от ДВС | |
|
от 2 до 10 В |
от 2 до 10 В | |||
|
Модуль 857-413 (1 входной канал, 1 выходной канал) | ||||
|
от 0 до 10 В |
от 0 до 20 мА |
±0,1 % от ДВС |
± 0,01 % от ДВС | |
|
Модуль 857-414 (1 входной канал, 1 выходной канал) | ||||
|
от 0 до 10 В |
от 4 до 20 мА |
± 0,1 % от ДВС |
± 0,01 % от ДВС | |
|
Модуль 857-415 (1 входной канал, 1 выходной канал) | ||||
|
от 0 до 20 мА |
от 0 до 10 В |
± 0,1 % от ДВС |
± 0,01 % от ДВС | |
|
Модуль 857-416 (1 входной канал, 1 выходной канал) | ||||
|
от 4 до 20 мА |
от 0 до 10 В |
± 0,1 % от ДВС |
±0,01 % от ДВС | |
|
Модуль 857-420 (1 входной канал, 1 выходной канал) | ||||
|
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА__ от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
± 0,1 % от ДВС |
± 0,01 % от ДВС | |
ь 857-423 (1 входной канал, 2 выходных
|
от 0 до 20 мА |
от 0 до 20 мА |
±0,1 % от ДВС |
±0,01 % от ДВС |
|
от 4 до 20 мА |
от 4 до 20 мА | ||
|
от 0 до 5 В | |||
|
от 1 до 5 В | |||
|
от 0 до 10 В | |||
|
от 2 до 10 В | |||
|
Модуль 857-451 (1 входной канал, 1 выходной канала) | |||
|
от 0 до 20 мА |
от 0 до 20 мА |
± 0,1 % от ДВС |
±0,05 % от ДВС |
|
от 4 до 20 мА |
от 4 до 20 мА | ||
|
Модуль 857-452 (2 входной |
<анал, 2 выходных канала) | ||
|
от 0 до 20 мА |
от 0 до 20 мА |
± 0,1 % от ДВС |
± 0,05 % от ДВС |
|
от 4 до 20 мА |
от 4 до 20 мА | ||
ЛиМтайто
ГИ*£.
|
Продолжение таблицы 1 | |||
|
Модуль 857-550 (1 входной канал, 1 выходной канал) | |||
|
от 0 до 1 A (AC/DC) |
от 0 до 5 В |
±0,4 % от ДВС |
±0,01 % от ДВС |
|
от 0 до 5 A (AC/DC) |
от 1 до 5 В от 0 до 10 В от 2 до 10 В от 0 до 10 мА от 2 до 10 мА___ от 0 до 20 мА от 4 до 20 мА | ||
|
Модуль 857-560* (1 входной канал, 1 выходной канал) | |||
|
300 В (AC/DC) |
от 0 до 20 мА |
±0,5 % от ДВС |
± 0,01 % от ДВС |
|
или 30 В (AC/DC) |
от 4 до 20 мА от 0 до 10 мА от 2 до 10 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В | ||
|
Модуль 857-569* (1 входной токовый канал, 1 входной канал напряжения, 1 выходной канал) | |||
|
300 В (AC/DC) |
от 0 до 20 мА |
±0,5 % от ДВС |
±0,01 % от ДВС |
|
5 A (AC/DC) |
от 4 до 20 мА от 0 до 10 мА от 2 до 10 мА от 0 др_5^В__ от 1 до 5 В от 0 до 10 В от 2 до 10 В | ||
|
Модуль 857-800 (1 входной канал, 1 выходной канал) | |||
|
Pt100 (от минус 200 °C до плюс 850 °C) |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 мА |
± 0,1 % от ДВС |
±0,02 % от ДВС ___ I |
|
Pt200 (от минус 200 °C до плюс 850 °C) |
от 2 до 10 мА от 0 до 5 В от 1 до 5 В | ||
|
Pt500 (от минус 200 °C до плюс 850 °C) Pt1000 (от минус 200 °C до плюс 850 °C)__ от 0 до 1 кОм от 0 до 4,5 кОм___ |
от 0 до 10 В от 2 до 10 В | ||
|
Модуль 857-801 (1 входной канал, 1 выходной канал) | |||
|
Pt100 (от минус 200 °C до плюс 850 °C) |
от 0 до 20 мА |
± 0,1 % от ДВС |
±0,02 % от ДВС |
|
от 4 до 20 мА | |||
|
от 0 до 10 мА | |||
|
Pt200 (от минус 200 °C до плюс 850 °C) |
от 2 до 10 мА | ||
|
от 0 до 5 В | |||
|
от 1 до 5 В | |||
|
Pt500 (от минус 200 °C до плюс 850 °C) |
от 0 до 10 В | ||
|
от 2 до 10 В | |||
|
Pt1000 (от минус 200 °C до плюс 850 °C) | |||
|
от 0 до 1 кОм | |||
|
от 0 до 4,5 кОм | |||
|
Модуль 857-809 (1 входной канал, 1 выходной канал) | |||
|
от 10 до 100 кОм |
от 0 до 20 мА |
± 0,1 % от ДВС |
± 0,01 % от ДВС |
|
от 4 до 20 мА | |||
|
от 100 до 100 кОм |
от 0 до 10 мА | ||
|
от 2 до 10 мА | |||
|
от 0 до 5 В | |||
|
от 1 до 5 В | |||
|
от 0 до 10 В | |||
|
от 2 до 10 В | |||
|
Модуль 857-815 (1 входной канал, 1 выходной канал) | |||
|
Pt100 (от минус 200 °C до плюс 850 °C) |
от 0 до 20 мА от 4 до 20 мА |
± 0,1 % от ДВС |
± 0,02 % от ДВС |
|
Pt200 (от минус 200 °C до плюс 850 °C) | |||
|
Pt500 (от минус 200 °C до плюс 850 °C) | |||
|
РПООО (от минус 200 °C до плюс 850 °C) | |||
|
от 0 до 1 кОм | |||
|
от 0 до 4,5 кОм | |||
|
Модуль 857-819 (1 входной канал, 1 выходной канал) | |||
|
от минус 100 до плюс 100 мВ |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 мА от 2 до 10 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
± 0,1 % от ДВС |
± 0,01 % от ДВС |
|
от 0 до 200 мВ | |||
|
от 0 до 1000 мВ (с шагом 100 мВ) | |||
|
Модуль 857-500 (1 входной канал, 1 выходной канал) | |||
|
от 0,1 Гц до 120 кГц |
от 0 до 20 мА |
±0,1 % от ДВС |
±0,01 % от ДВС |
|
от 4 до 20 мА | |||
|
от 0,1 Гц до 20 кГц |
от 0 до 10 мА | ||
|
от 2 до 10 мА | |||
|
от 0,1 Гц до 1 кГц |
от 0 до 5 В | ||
|
от 1 до 5 В | |||
|
от 0 до 10В | |||
|
от 2 до 10 В | |||
|
Модуль 857-531 (1 входной канал, выход реле) | |||
|
от минус 10 до плюс 10 В |
Выход управле-ние реле вкл/выкл |
± 0,1 % от ДВС |
± 0,01 % от ДВС |
|
от 0 до 30 В | |||
|
от минус 20 до плюс 20 мА | |||
|
Модуль 857-400 | |||
|
от 0 до 20 мА |
от 0 до 20 мА |
± 0,1 % от ДВС |
± 0,01 % от ДВС |
|
от 4 до 20 мА |
от 4 до 20 мА | ||
|
от 0 до 5 В |
от 0 до 5 В | ||
|
от 1 до 5 В |
от 1 до 5 В | ||
|
от 0 до 10 В |
от 0 до 10 В | ||
|
от 2 до 10 В |
от 2 до 10 В | ||
|
ОС - окружающая среда; АС - переменный ток; DC - постоянный ток; ДВС - диапазон выходных сигналов; ТП - термопреобразователи сопротивления в соответствии с ГОСТ 6651-2009; ТС - термопары в соответствии с СТБ ГОСТ Р 8.585-2004; Рабочая температура ОС модулей от минус 25 °C до плюс 70 °C; * - для данных модулей рабочая температура ОС модулей от минус 40 °C до плюс 70 °C; Температура ОС хранения модулей от минус 40 °C до плюс 85 °C, относительной влажности ОС до 95 %. | |||
Знак утверждения типа
Знак утверждения типа наносится на титульном листе руководства эксплуатации методом типографской печати.
Комплектность
Преобразователи измерительные (количество и модели по согласованию с заказчиком);
Документация и дополнительная комплектация (по согласованию с заказчиком).
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы " WAGO Kontakttechnik GmbH & Со. KG " (Г ермания).
ГОСТ 12997-84 "Изделия ГСП. Общие технические условия".
ГОСТ 6651-2009 "Термопреобразователи сопротивления. Общие технические требования и методы испытаний".
СТБ ГОСТ Р 8.585-2004 "Термопары. Номинальные статические характеристики преобразования".
МРБ МП.2966-2020"Преобразователи измерительные Jumpflex серии Методика поверки'.
Заключение
Преобразователи измерительные Jumpflex серии 857, 2857 соответствуют документации фирмы "WAGO Kontakttechnik GmbH & Со. KG" (Германия), ГОСТ 12997-84, ТР ТС 012/2011 (сертификат соответствия № RU C-DE.AT15.B.00085 серия RU № 0029587) ТР ТС 020/2011 (сертификат соответствия № RU C-DE.AT15.B.00085 серия RU, сертификат соответствия № RU C-DE.AM02.B00087/19, декларация соответствия № RU Д-ОЕ.АМ02.В.00151/19)
Межповерочный интервал - не более 12 месяцев;
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний средствизмерений и техники БелГИМ
Республика Беларусь, г. Минск, Старовиленский тракт, 93
Тел. (+37517) 334-98-13.
Аттестат аккредитации № BY/112 1.0025.
Смотрите также
