Устройства контроля колебаний типа 663.хх.ххх.х

Назначение

Устройства контроля колебаний типа ббЗ.хх.ххх.х (далее - устройства) предназначены для измерения и преобразования значения виброскорости в унифицированный аналоговый выходной сигнал, а также выдачи управляющих сигналов для защиты оборудования от разрушающих колебаний.

Область применения - различные области деятельности, где используются агрегаты роторного типа (вентиляторы, воздуходувки, электродвигатели, насосы, центрифуги, генераторы, турбины и т.д.).

Описание

Принцип действия устройств основан на прямом пьезоэлектрическом эффекте, в результате которого механические напряжения, возникающие на гранях пьезоэлемента устройства в результате вибрации контролируемого объекта, вызывают генерацию электрического сигнала. Электрический сигнал, пропорциональный виброускорению, подается на вход интегратора, встроенного в блок электроники устройства, где он преобразуется в электрический сигнал, пропорциональный виброскорости. С помощью встроенного преобразователя блока электроники, значение электрического сигнала преобразуется в аналоговый токовый выход 4...20 мА. Конструктивно устройство состоит из первичного преобразователя и электронного блока, находящихся в едином корпусе, имеющем резьбу для подсоединения к контролируемому объекту и разъем, соединяющий датчик с приемником выходного сигнала.

Устройство имеет возможность независимо задавать два предельных значения виброскорости (15 уровней) и соответствующее им время задержки (от 0 до 30 с). Превышение предельного значения виброскорости свыше заданного времени задержки сигнализируется одним из встроенных релейных выходов, т. е. соответствующий релейный контакт размыкается. При последующем недостижение предельного значения виброскорости соответствующий релейный контакт замыкается автоматически.

Также имеется трехцветный светодиодный индикатор:

- «зеленый» - текущее значение виброскорости не превышает заданных предельных значений;

- «желтый» - текущее значение виброскорости превышает заданные предельные значения в течение заданного времени задержки;

- «красный» - текущее значение виброскорости превышает заданные предельные значения свыше заданного времени задержки.

Устройства имеют следующие модификации:

- 663.8.ххх.х - для измерений среднеквадратического значения виброскорости до 8 мм/с; -663.16.ххх.х-для измерений среднеквадратического значения виброскорости до 16 мм/с;

- 663.32.ххх.х - для измерений среднеквадратического значения виброскорости до 32 мм/с;

- 663.64.ххх.х - для измерений среднеквадратического значения виброскорости до 64 мм/с; Общий вид устройства представлен на рисунке 1.

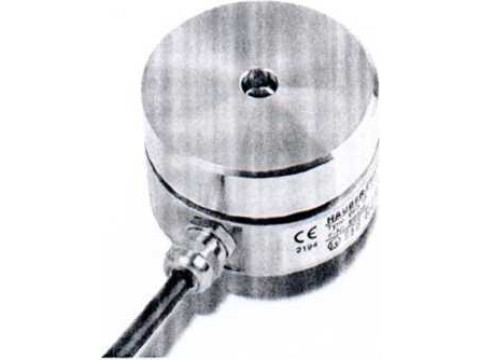

Рисунок 1 - Внешний вид устройства

Место нанесения знака поверки (клейма-наклейки) указано в Приложении А.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики анализаторов приведены в таблице 2.

Таблица 2

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.

Комплектность

Комплект поставки устройств определяется заказом в соответствии с технической документацией фирмы «HAUBER-Elektronik GmbH» (Германия).

Основной комплект поставки включает:

- устройство - 1 шт.;

- винт с цилиндрической головкой с внутренним шестигранником, М8><20 мм -1 шт.;

- пружинная шайба для М8 - 1 шт.;

- руководство по установке - 1 экз.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы «HAUBER-Elektronik GmbH» (Германия).

МРБ МП.2944-2019 «Устройства контроля колебаний типа ббЗ.хх.ххх.х».

Заключение

Устройства контроля колебаний типа ббЗ.хх.ххх.х соответствуют требованиям документации фирмы «HAUBER-Elektronik GmbH» (Германия), ТР ТС 020/2011 (декларация соответствия № ЕАЭС N RU fl-DE.HB25.B.00459/19 до 08.10.2024).

Межповерочный интервал - не более 12 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.

Научно-исследовательский центр БелГИМ

г. Минск, Старовиленский тракт, 93, тел. 334-98-13

Аттестат аккредитации № BY 112 1.0025
