Измерители влажности зерна серий Wile, ANKAR Unimeter

Назначение

Измерители влажности зерна серий Wile, ANKAR Unimeter (далее - измерители) предназначены для экспрессного измерения влажности (массовой доли влаги) зерновых, зернобобовых, масличных культур и семян.

Область применения - предприятия пищевой, сельскохозяйственной, химической промышленности.

Описание

Принцип действия измерителей основан на диэлькометрическом методе измерения влажности, а именно - на корреляционной зависимости диэлектрической проницаемости материала от содержания в нем влаги. При взаимодействии с анализируемым материалом емкостной преобразователь вырабатывает сигнал, пропорциональный диэлектрической проницаемости, который регистрируется измерительным блоком и преобразуется в значение влажности. Содержание влаги в измеряемой массе отображается на дисплее в процентах веса.

Измерители выпускаются в следующих модификациях: Wile 55, Wile 65, Wile 78, Wile 200, ANKAR Unimeter.

Конструктивно измерители выполнены в виде портативного моноблока со встроенным датчиком. Датчик представляет собой измерительный цилиндр с закручивающейся крышкой. На передней панели расположены электронный цифровой дисплей, кнопка включения/выключения устройства ON/OFF и кнопка выбора команд Menu.

Измерители модификаций Wile 78, ANKAR Unimeter снабжены встроенными мельницей и прессом, позволяющими измельчить, однородно перемешать и сжать измеряемую пробу. Мельница, пресс и мерный стаканчик скомпонованы воедино в крышке датчика.

Измерители модификации Wile 200 имеют дополнительную опцик^йзмю^е^и® насыпной плотности (натуры) пробы. Заполнение датчика осуществляется Уфримей нением специального дозатора-ручки.                              |            /)

Vy \Для докуиеито»/ II

Измерители оснащены следующими функциями:

- автоматическим усреднением результатов измерений;

- автоматической компенсацией разницы температур влагомера и окружающей среды;

- возможностью внесения поправки к шкале измерения с учетом результата, полученного методом печной сушки.

Измерители являются приборами переносного типа с автономным питанием. Батарейный отсек расположен в нижней части измерителя.

Измерители модификаций Wile 55, Wile 65, Wile 200 имеют встроенное программное обеспечение (ПО), которое выполнено на базе контроллера CPU U1; EEPROM U2. Основные функции ПО: регистрация и расчет результатов измерений.

Измеритель Wile 78 имеет встроенное ПО, которое выполнено на базе микросхемы серии не ниже EEPROM ID:68.

Измеритель ANKAR Unimeter имеет встроенное ПО, которое выполнено на базе

контроллера atmega16a.

Идентификационные данные ПО представлены в таблице 1.

Таблица 1

Место нанесения знака поверки в виде клейма-наклейки указано в приложении А.

Внешний вид измерителей приведен на рисунках 1-5.

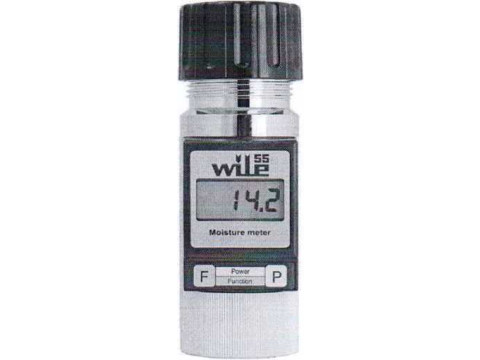

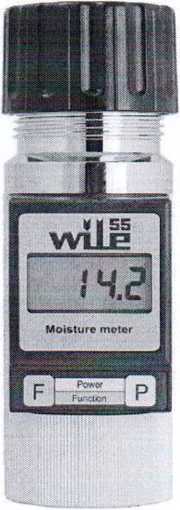

Рисунок 1 - Внешний вид измерителей влажности зерна Wile 55......

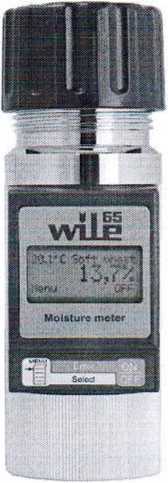

Рисунок 2 - Внешний вид измерителей влажности зерна Wile 65

Рисунок 3 - Внешний вид измерителей влажности зерна Wile 78

Рисунок 4 - Внешний вид измерителей влажности зерна Wile 2

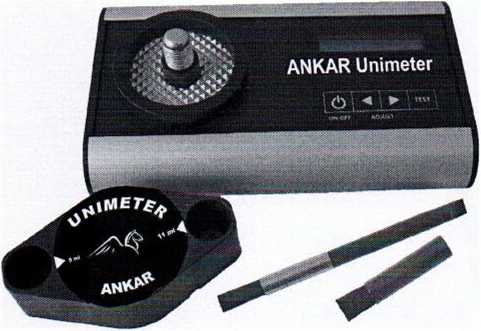

Рисунок 5 - Внешний вид измерителей влажности зерна ANKAR Unimeter

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики измерителей влажности зерна серий Wile, ANKAR Unimeter приведены в таблице 1.

Таблица 1

УчИ_/<7

стр. 5 из 8

Комплектность

Комплект поставки измерителей влажности зерна Wile 55:

- измеритель влажности зерна Wile 55 в сборе;

- мерная чашка для отбора проб;

- футляр с ремешком;

- элемент питания (батарея);

- руководство по эксплуатации;

- коробка (транспортная упаковка);

- методика поверки МРБ МП.2953-2020.

Комплект поставки измерителей влажности зерна Wile 65:

- измеритель влажности зерна Wile 65 в сборе;

- мерная чашка для отбора проб;

- футляр с ремешком;

- элемент питания (батарея);

- руководство по эксплуатации;

- коробка (транспортная упаковка);

- температурный зонд (поставляется по отдельному заказу);

- методика поверки МРБ МП.2953-2020.

Комплект поставки измерителей влажности зерна Wile 78:

- измеритель влажности зерна Wile 78 в сборе;

- кисть для чистки;

- футляр-сумка с ремешком;

- элемент питания (батарея);

- руководство по эксплуатации;

- коробка (транспортная упаковка);

- методика поверки МРБ МП.2953-2020.

Комплект поставки измерителей влажности зерна Wile 200:

- измеритель влажности зерна Wile 200 в сборе;

- кисть для чистки (2 шт.);

- элемент питания (батарея);

- руководство по эксплуатации;

- сумка;

- коробка (транспортная упаковка);

- методика поверки МРБ МП.2953-2020.

Комплект поставки измерителей влажности зерна ANKAR Unimeter:

- измеритель влажности зерна ANKAR Unimeter в сборе;

- элемент питания (батарея);

- руководство по эксплуатации;

- пластиковый кейс;

- коробка (транспортная упаковка);

- методика поверки МРБ МП.2953-2020.

Знак утверждения типа

Знак утверждения типа наносится на руководство по эксплуатации типографским способом.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Документация фирмы "FARMCOMP OY", Финляндия.

МРБ МП. 2953-2020 "Измерители влажности зерна серий Wile, AN^^CR U^jhetten Методика поверки".                                                  П             ,

Заключение

Измерители влажности зерна серий Wile, ANKAR Unimeter соответствуют требованиям документации фирмы "FARMCOMP OY", Финляндия, Техническому регламенту Таможенного союза “Электромагнитная совместимость технических средств” ТРТС 020/2011 (декларация о соответствии ЕАЭС N RU Д-Fl .КА01 .В.00635/19).

Межповерочный интервал - не более 12 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.

Научно-исследовательский центр

испытаний средств измерений и техники БелГИМ

г. Минск, Старовиленский тракт, 93, тел. 334-98-13

Аттестат аккредитации № BY/112 1.0025 до 30.03.2024
