Хроматографы газовые GC8000
| Номер в ГРСИ РФ: | РБ 03 09 7324 19 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Хроматографы |
| Производитель / заявитель: | "Yokogawa Electric Corporation", Япония |
|
Описание типа РБ 03 09 7324 19 [2019-12-31]
rb-03-09-7324-19_2019-12-31.pdf
|
Скачать |
Хроматографы газовые промышленные СС8000предназначены для измерений содержания органических и неорганических компонентов в газовых смесях, сжиженных углеводородных газах и жидкостях сложных смесей в химической, нефтехимической, нефтеперерабатывающей, пищевой, фармацевтической и других отраслях промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 7324 19 |
| Наименование | Хроматографы газовые GC8000 |
| Год регистрации | 2019 |
| Номер сертификата | 13035 |
| Дата регистрации | 2019-11-28 |
| Срок действия | 2024-11-28 |
| Получатель сертификата | фирма "Yokogawa Electric Corporation", Япония (JP) |
Производитель / Заявитель
фирма "Yokogawa Electric Corporation"
Адрес: No.365, Xinglong Street, Industry Pa, представительство в России: 129090, г. Москва, Грохольский пер., 13, строение 2
Контакты: +7 495 737-78-68 / 71 933-85-90 / info@ru.yokogawa.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь при наличии ГСО, внесенных в Госреестр СИ Республики Беларусь. |
| Методика поверки | Поверка проводится по МРБ.МП 2939-2019. |
Поверители
Скачать
|
Описание типа РБ 03 09 7324 19 [2019-12-31]
rb-03-09-7324-19_2019-12-31.pdf
|
Скачать |
Описание типа
Назначение
Хроматографы газовые промышленные СС8000предназначены для измерений содержания органических и неорганических компонентов в газовых смесях, сжиженных углеводородных газах и жидкостях сложных смесей в химической, нефтехимической, нефтеперерабатывающей, пищевой, фармацевтической и других отраслях промышленности.
Область применения - применяются в химической, нефтехимической нефтеперерабатывающей, пищевой, фармацевтической и других отраслях промышленности.
Описание
Принцип действия хроматографов заключается в разделении анализируемой пробы на хроматографической колонке и последующем детектировании индивидуальных компонентов детекторами:
по теплопроводности (ДТП, МДТП), ионизации в пламени (ПИД), пламенно-фотометрическим (ПФД).
Хроматографы газовые промышленные GC8000 выполнены в едином корпусе, внутри которого смонтированы блоки: пробоотбора, термостата колонок, электронный блок и система защиты внутреннего давления.
Конструкцией хроматографов предусмотрена возможность отбора пробы (в газовой или жидкой фазе) из нескольких точек (технологических потоков)-до 30, а также подачи образцов для градуировки прибора. В случае анализа жидких проб, имеющих высокие температуры кипения, применяют специальный кран-испаритель, где проба переводится в газообразное состояние и затем поступает непосредственно в хроматографическую колонку.
В термостате расположены колонки (насадочные, капиллярные), краны переключения колонок, дозаторы, детекторы. Одновременно может работать до 6 детекторов, включая не более трех ПФД. Комплектация каждого выпускаемого хроматографа колонками, детекторами, пробоотборными устройствами, настройка и градуировка производится в соответствии с аналитической задачей по заявке потребителя.
Газ носитель при использовании детекторов: ДТП, МДТП, ПИД-гелий или азот, при использовании детектора ПФД-азот.
На внешней панели электронного блока расположена сенсорная панель 30,7см для управления работой прибора; в том числе, для задания режимных параметров работы хроматографа, диагностики состояния прибора, градуировки, обработки результатов анализа.
Диагностика состояния прибора включает контроль старения колонок (по времени удерживания компонентов), контроль уровня нулевого сигнала, давления газа-носителя, температуры термостата и ряда других характеристик.
Приборы выпускаются в пяти исполнениях, которые отличаются друг от друга количеством и типом термостатов. Для всех возможен, как настенный монтаж, так и монтаж прибора в отдельно стоящем корпусе.
Хроматографы могут быть выпущены во взрывозащищенном исполнении, обозначаемом индексами -А и -Е.
Пломбирование не предусмотрено.
nn г

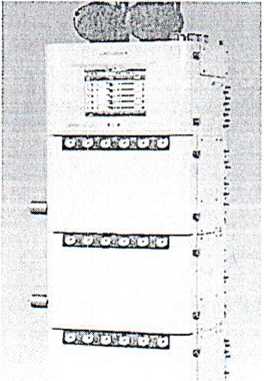

Рисунок-1-Общий вид хроматографов газовых промышленных GC8000 исполнения 1-5
Рисунок-2-Общий вид хроматографов газовых промышленных GC8000 с системой защиты (взрывозащищенноеисполнение)
Г! РО ГР АМ МНОЕ ОБЕСПЕЧЕНИЕ
Хроматографы газовые имеют встроенное программное обеспечение, передача информации осуществляется по сети Ethernet (протоколы Modbus/TCP, TCP/IP, FTP), по последовательному интерфейсу RS422. Для преобразования измеряемого сигнала в цифровой и в аналоговый сигнал используют алгоритмы, реализованные в базовом программном обеспечении (БПО«Е1гт\уаге»версия не ниже 1.01.00) и записанные в постоянной энергонезависимой памяти хроматографа на фирме-изготовителе во время производственного цикла. БПО не доступно пользователю и не подлежит изменению во время всего функционирования хроматографа.
Программное обеспечение позволяет осуществлять непрерывный контроль и сохранение данных (хроматограмм, результатов анализа, установочных параметров).
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
Firmware |
|
Номер версии (идентификационный номер) ПО |
Не ниже version 1.01.00 |
|
Цифровой индикатор ПО |
недоступно |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕХАРАКТЕРИСТИКИ
Таблица 2-Метрологические характеристики
|
Характеристика |
Значение | |||
|
ДТП |
ПИД |
ПФД |
МДТП | |
|
Предел детектирования, не более |
5xl0'yr/cMJ по пропану |
2хЮ'‘Т/с по пропану |
3x10'“ rS/c 1x10'12 гР/ по сероводороду( метафосу) |
5xl0‘lur/cMJ по пропану |
|
Предел допускаемого значения относительного среднего квадратического | ||||
|
отклонения (ОСКО) выходного сигнала по площади пика, %, не более |
1 |
1 |
2 |
1 |
|
Предел допускаемого значения относительного среднего квадратического отклонения (ОСКО) выходного сигнала но времени удерживания, %, не более |
1 |
1 |
2 |
1 |
|
Пределы допускаемого относительного изменения выходного сигнала за 48 часов непрерывной работы, %, не более |
±2 |
±2 |
±3 |
±2 |
Таблица 3-Основные технические характеристики (минимальный предел обнаружения)
|
Наименование характеристики |
Значение | ||
|
Детекторы |
ДТП,МДТП |
ПИД |
ПФД |
|
Минимальный предел обнаружения*,млн'1 |
менее 1,5 (по пропану) |
менее 0,01 (по пропану) |
менее 0,01 (по сероводороду) |
|
-Минимально достигаемый предел обнаружения для данного типа детектора; в общем случае зависит от определяемого вещества и настроенных параметров хроматографирования (настроенного диапазона, объема пробы, колонки, температуры термостата, формы пика и пр.), а также чистоты газа-носителя. | |||
Таблица 4-Основные технические характеристики
|
Наименование характеристики |
Значение | ||||
|
Исполнение |
Исполнение! |
Исполнение 2 |
Исполнение 3 |
Исполнение 4 |
Исполнение 5 |
|
Потребляемая мощность, кВт, не более |
1,6 |
2,9 |
4,3 |
3,7 |
3,0 |
|
Габаритные размеры, мм, не более: настенный монтаж -ширина |
800 |
800 |
800 |
800 |
800 |
|
-высота |
1131 |
1611 |
1871 |
1391 |
1691 |
|
-глубина |
450 |
450 |
450 |
450 |
450 |
|
монтаж в отдельно стоящем корпусе |
800 |
800 |
800 |
800 |
800 |
|
-ширина |
1900 |
2050 |
2051 |
1900 |
1941 |
|
-высота |
430 |
430 |
430 |
430 |
430 |
|
-глубина | |||||
|
Масса, кг, не более |
220 |
|
Условия эксплуатации: -температура окружающей среды. °C -относительная влажность, % |
от -10 до +50 от 0 до 95 (без конденсации) |
Знак утверждения типа
I вносится на титульный лист руководства по эксплуатации хроматографа типографским способом.
Комплектность
средства измерений
|
Наименование |
Обозначение |
Количество |
|
Хроматограф газовый промышленный |
GC 8000 |
1 шт. |
|
Детекторы ДТП,ПИД,ПФД и/или МДТП |
GC 8000 |
по заказу |
|
Система пробоподготовки |
GC 8000 |
по заказу |
|
Колонки |
GC 8000 |
по заказу |
|
Уплотнители • |
GC 8000 |
по заказу |
|
Предохранители |
GC 8000 |
по заказу |
|
Шкаф монтажный |
GC 8000 |
по заказу |
|
Набор дополнительных принадлежностей |
GC 8000 |
по заказу |
|
Комплект ЗИП |
GC 8000 |
1 комплект |
|
Руководство по эксплуатации |
GC 8000 |
1 экз. |
|
Методика поверки |
1 экз. |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 26703-93 Хроматографы аналитические газовые.Общие технические требования и методы испытаний
МОЗМ МР 82 «Газохроматографические системы для измерения загрязнений пестицидами и другими токсичными веществами»
Методика поверки МРБ.МП <■/.''У ' ( ’
Техническая документация изготовителя «YokogawaElectricCorporation», Япония
Технические регламенты таможенного союза:
ТР ТС 012/2011 «О безопасности оборудования для работы во взрывозащищенных средах»
ТР 'ГС 020/2011 «Электромагнитная совместимость технических средств
Заключение
ЗАКЛЮЧЕНИЕ
Хроматографы газовые промышленные GC8000 соответствуют требованиям технической документации фирмы «YokogawaElectricCorporation», Япония,ТР ТС 012/2011,ТР ТС 020/201 .
Межповерочный интеравал- не более 12 месяцев.
Межповерочный интеравал в СЗМ в Республике Беларусь-не более 12 месяцев.
