Хроматографы газовые "7Х"
| Номер в ГРСИ РФ: | РБ 03 09 7825 20 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Хроматографы |
| Производитель / заявитель: | АО "ИНТЕРА", г. Москва |
|
Описание типа РБ 03 09 7825 20 [2021-04-26]
rb-03-09-7825-20_2021-04-26.pdf
|
Скачать |
Хроматографы газовые «7Х» (далее - хроматографы) предназначены для непрерывных измерении содержания растворенных газов в трансформаторном масле высоковольтною маслонаполненного элскг рооборудования.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 7825 20 |
| Наименование | Хроматографы газовые "7Х" |
| Год регистрации | 2020 |
| Номер сертификата | 13879 |
| Дата регистрации | 2020-11-26 |
| Срок действия | 2024-06-17 |
| Получатель сертификата | АО "ИНТЕРА", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
АО "ИНТЕРА"
Адрес: г. Москва, ул. Сосновая, д.1, этаж 1, пом.III
Контакты: тел./факс: +7 (495) 123 65 92, info@inte.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь с применением ГСО, внесенных в Госреестр СИ РБ (раздел 2) и/или допущенных к применению в РБ в установленном порядке. |
| Методика поверки | Поверку проводить по 026.07.43 МП с изменением №1 ( 2016 г.). |
| Признание поверки | Первичная при выпуске из производства: Кировский ЦСМ (аттестат аккредитации - №RA.RU.311362, шифр поверительного клейма-БЭ)(НТК №12-20). |
Поверители
Скачать
|
Описание типа РБ 03 09 7825 20 [2021-04-26]
rb-03-09-7825-20_2021-04-26.pdf
|
Скачать |
Описание типа
Назначение
Хроматографы газовые «7Х» (далее - хроматографы) предназначены для непрерывных измерении содержания растворенных газов в трансформаторном масле высоковольтною маслонаполненного элскг рооборудования.
Описание
Хроматографы газовые «7Х» представляют собой стационарные автоматические приборы проточного типа, циклического действия, предназначенные для работы в невзрывоопасных зонах наружных установок и помещений.
Принцип действия хроматографа «7Х» заключается в извлечении растворенных газов из циркулирующего через пробоотборное устройство масла методом гермоваку умной экстракции до установления равновесия и последующем разделении пробы извлеченного газа хроматографическим методом. Принцип действия твердоэлектролитного детектора основан на возникновении разности потенциалов между поверхностями твердоэлектролитного измерительного элемента вследствие электрохимического окисления/восстановлепия на рабочем электроде определяемого компонента из газового потока, поступающего в детектор. Градуировка хроматографа выполняется автоматически с заданной периодичностью.
Хроматограф газовый «7Х» выполнен в виде единого корпуса из нержавеющей стали, внутри которого размещены пробоотборный блок, состоящий из вакуумного термодиффузионного двухзонного пробоотборника, помещенною в термостат, диэлькометрического датчика влаги и теплообменника: аналитический блок, состоящий из детектора, системы хроматографических колонок. 10-поргового крана-дозатора и переключающих клапанов, и микропроцессорный блок управления. В нижней части корпуса хроматографа расположены вводы для силового и интерфейсного кабеля, входные и выходные штуцера пробоотборного блока, штуцер для отбора пробы на лабораторный анализ, разъем интерфейсного кабеля RS 232 для подключения к компьютеру для работы с встроенным программным обеспечением.
Встроенный электромагнитный насос обеспечивает непрерывную циркуляцию трансформаторного масла от объекта контроля через пробоотборный блок, в котором происходи г извлечение газов, растворенных в анализируемом трансформаторном масле, в газовую фазу методом термовакуумной экстракции. Извлеченные газы поступают в петлю дозатора аналитического блока и далее - в поток газа-носителя. Газ-носитель проходит через систему хроматографических колонок, где происходит разделение пробы на отдельные компоненты с последующим их детектированием твердоэлектролитным детектором (ТЭД).
Микропроцессорный блок управления представлен управляющим контроллером и предназначен для управления работой хроматографа и передачи полученной информации во внешние системы контроля. Передача информации с помощью интерфейсов физического и протокольного уровней:
- физическою уровня RS-485, RS-232; опционально Ethernet (10/100Base-TX. 100base-EX):
- протоколы ModBus RTU, ASCII; опционально TCP/IP.
Общий вид хроматографов газовых «7Х» приведен на рисунке 1. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

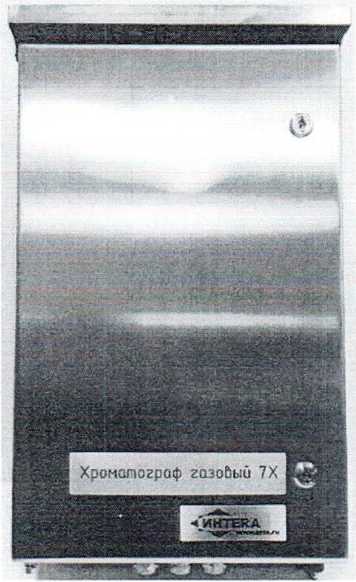

б» корпус стандартного исполнения

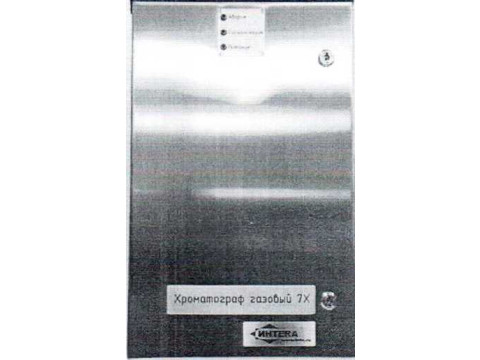

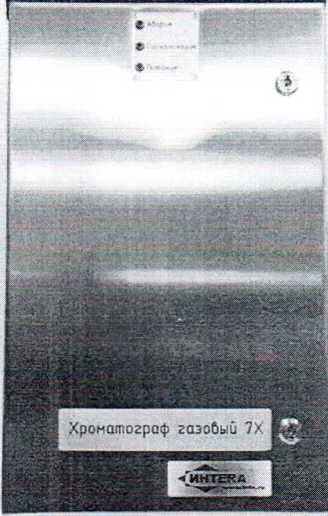

а) корпус специального исполнения со световой индикацией

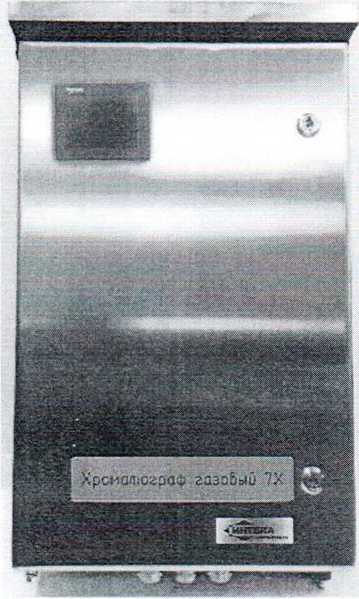

в) корпус специального исполнения с ЖК-индикагором
Рисунок 1 - Общий вид хроматографа газового «7Х»
Хроматографы газовые «7Х» выпускаются в трех исполнениях, отличающихся типом внешнего корпуса (рисунок 1):
а) в корпусе специального исполнения (степень защиты 1Р 54. 1Р 65) со световой индикацией;
б) в корпусе стандартного исполнения (степень зашиты IP 54. IP 65);
в) в корпусе специального исполнения (степень защиты IP 54. IP 65) с ЖК-индикатором.

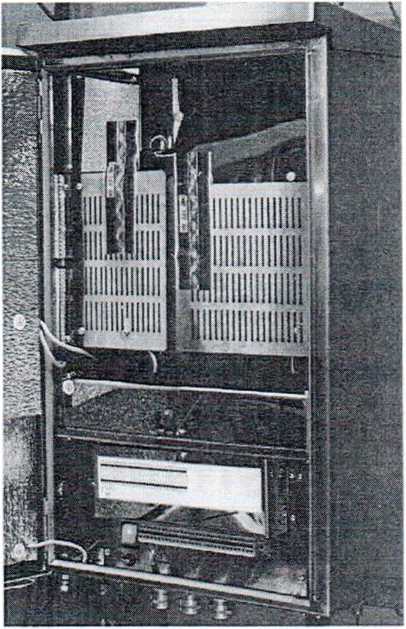

Рисунок 2 - Фото хроматографа с защитными наклейками от несанкционированного доступа
Программное обеспечение
Хроматографы газовые «7Х» имеют встроенное программное обеспечение, выполняющее функции управления прибором, обработки и передачи результатов измерений. Оболочка, доступная пользователю, отсутствует. Встроенное ПО и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Хроматографы газовые «7Х» имеют уровень защиты «высокий» по Р.50.2.077-2014 (конструкция СИ исключает возможность несанкционированного влияния на ГК) СИ и измерите л ь н у юин фо рмащ i ю).
Влияние встроенного программного обеспечения хроматографов учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения приведены в таблице 1.
икационныс данные ПО
Таблица 1-
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование НО |
- |
|
Номер версии (идентификационный номер) НО | |
|
Цифровой идентификатор ПО |
Недоде$ш(<^> х \ |
Mei po.ioi ичсские и технические характеристики
Таблица 2 - Метрологические характеристики
|
1^именование характеристики |
Значение |
|
Уровень флуктуационных шумов нулевого сигнала. мкВ. не более |
80 |
|
Предел детектирования ТЭД. г/см3: - водород Н1 - оксид углерода СО - диоксид углерода СО? - метан СНд - этилен С'зНд - этан СзНб - ацетилен C2II; |
4.4-10’10 2,4-10’* 3,9-10* 7J-IO’10 1,210’9 1.3-10’9 5,7-Ю’10 |
|
Предел допускаемого относительного среднего квадратического отклонения (СКО) выходных сигналов при нормальных условиях: температура (20±5)°С. (и = 5), % - времени удерживания - площади пиков: метана (СНд). этилена (СЭНд). этана (СТГ,). водорода (Нг), ацетилена (C2II2).оксида углерода (СО) диоксида углерода (СО2) |
0,6 1,5 2,0 |
|
Предел допускаемого относительного среднего квадратического отклонения (СКО) выходных сигналов в условиях эксплуатации (п = 5), % |
5 |
|
Предел допускаемого относительного изменения выходного сигнала за 12 ч непрерывной работы, % нс более |
5 |
|
Время выхода на режим, ч. не более |
12 |
|
Диапазоны показаний содержания газов, растворенных в трансформаторном масле11, об. доля, млн’1: - водород Нг - оксид углерода СО - диоксид углерода СО2 - метан СН4 - этилен С2Н4 - этан СгНб - ацетилен С2112 |
от 3 до 4500 от 2 до 2000 от 5 до 10000 от 1 до 2000 от 1 до 2000 от 1 до 2000 от 0,5 до 2000.0 |
Примечание: ПВ пересчете на масло марки ГК (в соответствии с отраслевым стандартом СТО 56947007-29.180.094-2011).
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока. В - частота переменного тока, Гц |
220±10% 50±1 |
|
Потребляемая мощность. Вт. не более |
500 |
|
Габаритные размеры, мм. не более - высота - ширина - длина |
680 |
|
.Масса, кг. не более_______________________________________________________ |
[['/ \Й?50 \ —Н—!■------uw--....;.>-riw^aaV— — |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха. °C - атмосферное давление, к! 1а - относительная влажность (без конденсации), при 25 °C?, не более. % |
от -60 до +40 от 84 до 106 98 |
|
Время выхода на режим, не более, ч |
12 |
|
Средняя наработка на отказ, ч |
50000 |
Знак утверждения типа
наносится на паспортную табличку хроматографа методом лазерной гравировки или шелкографии. и на титульный лист руководства по эксплуатации типографским способом.
Комплект носи» средства измерений
Таблица 4 - Комплектность средства измерсний
|
Наименование |
Обозначение |
Количество |
|
Хроматограф газовый «7Х» |
1 шт. | |
|
Комплект эксплуатационной документации: |
1 компл. | |
|
Ведомость эксплуатационных документов |
026.07.43 ВЭ |
1 шт. |
|
Руководство по эксплуатации |
026.07.43 РЭ |
1 шт. |
|
1 lacnopT |
026.07.43 ПС |
1 шт. |
|
Ведомость ЗИП |
026.07.43 ЗИ |
1 шт. |
|
Методика поверки |
026.07.43 МИ |
1 шт. |
|
Описание протокола ModBus RTU |
026.07.43 ОП |
1 шт. |
|
Сопроводительный лист гарантийного обслуживания |
1 шт. | |
|
Комплект ЗИП |
1 компл. | |
|
Комплект изделий для монтажа |
1 компл. | |
|
Комплект чертежей для монтажа: |
1 компл. | |
|
Схема электрическая подключений |
026.06.77.Э5 |
1 шт. |
|
Монтажный чертеж |
026.06.77.МЧ |
1 шт. |
|
Сборочный чертеж. Стойка монтажная |
ИНТЕ.442353.031.00.000 СБ |
1 шт. |
|
Генератор азота ГА-1 |
1 шт. | |
|
Стойка монтажная |
1 шт. | |
|
Шкаф для баллонов с газом-носителем (по заказу) |
1 | |
|
Баллон с азотом особой чистоты 1 сорт по ГОСТ 9293-74 (по заказу)___________________ |
1 |
Поверка
осуществляется по документу 026.07.43.Ml 1 «Инструкция. Хроматограф газовый «7Х».
6 г.
Методика поверки» с изменением №> 1, утвержденному ФГУП «ВНИИМС» 1
ним
---,
Для до«У*‘"т"/
Основные средства поверки: ГСО № 10541-2014 состава газовой смеси 2-ю разряда по ГОСТ 8.278-2014. Номинальное значение объемной доли, %: СНц - 0,05 %. С?Нб - 0,05 %, С41,- - 0.05 %. С2Н2 - 0,05 %, СО - 0.05 %, 1Ь - 0,05 %, СО2 - 0,5 %. Аг -ост.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наноси тся на свидетельство о поверке.
( ведения о методиках (методах) измерений приведены в эксплуатационном документе.
Норма тивные и технические документы, устанавливающие требования к хроматографам газовым «7Х»
ГОС ! 26703-93 «Хроматографы аналитические газовые. Общие технические требования и методы испытаний».
Технические условия 4215-003-59125754-14 ТУ.
