Автоцистерны для перевозки жидких светлых нефтепродуктов NCP, PCP, ACP
| Номер в ГРСИ РФ: | РБ 03 07 7321 19 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Цистерны |
| Производитель / заявитель: | "BC-LDS Sp. z o.o.", Польша |
|
Описание типа РБ 03 07 7321 19 [2020-01-30]
rb-03-07-7321-19_2020-01-30.pdf
|
Скачать |
Автоцистерны NCP, РСР, АСР представляют собой транспортные меры полной вместимости, предназначенные для перевозки жидких нефтепродуктов плотностью не более 850 кг/м3.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 7321 19 |
| Наименование | Автоцистерны для перевозки жидких светлых нефтепродуктов NCP, PCP, ACP |
| Год регистрации | 2019 |
| Номер сертификата | 13032 |
| Дата регистрации | 2019-11-28 |
| Срок действия | 2024-11-28 |
| Получатель сертификата | Фирма "BC-LDS Sp. z o.o.", Польша |
Производитель / Заявитель
Фирма "BC-LDS Sp. z o.o.", Польша
Адрес: ul.A.Hedy ps."Szary" 23, 27-400 Ostrowiec Swietokrzyski
Контакты: тел: +48 41 247-01-15, факс: +48 41 247-50-90
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверку проводить по СТБ 8007-97. |
Поверители
Скачать
|
Описание типа РБ 03 07 7321 19 [2020-01-30]
rb-03-07-7321-19_2020-01-30.pdf
|
Скачать |
Описание типа
Назначение
Автоцистерны NCP, РСР, АСР представляют собой транспортные меры полной вместимости, предназначенные для перевозки жидких нефтепродуктов плотностью не более 850 кг/м3.
Область применения - специализированные и другие предприятия, занимающиеся перевозкой нефтепродуктов.
Описание
Автоцистерны АСР изготовлены на базе автомобиля и имеют следующие исполнения: АСР-6, АСР-9, АСР-13, АСР-14, АСР-16, АСР-18, АСР-19, АСР-20.
Автоцистерны NCP изготовлены на базе полуприцепа и имеют следующие исполнения: NCP-31, NCP-33, NCP-36 и NCP-37.
Автоцистерны РСР изготовлены на базе автоприцепа и имеют следующие исполнения: РСР-12, РСР-13, РСР-14, РСР-15, РСР-16, РСР-18 и РСР-20.
Автоцистерны изготовлены из алюминиевого сплава.
Условное обозначение типа автоцистерны состоит из наименования базы, на основе которой изготовлена автоцистерна (NCP, РСР, АСР), и объема номинальной вместимости топлива в м3.
Стандартное оборудование автоцистерн позволяет выполнять следующие операции:
- верхний налив нефтепродуктов в цистерну;
- нижний налив нефтепродуктов в цистерну с рекуперацией паровоздушной смеси;
- слив нефтепродуктов самотеком из цистерны с или без рекуперодйи паровоздушной смеси. I дай
Для докуиентоь
Каждая секция автоцистерн оборудована:
- крышкой люка;
- донным клапаном с пневмоуправлением;
- клапаном отвода испарений с пневмоуправлением;
- волнорезом (при номинальной вместимости секции более 7,5 м3);
- дыхательным клапаном с огневым предохранителем;
- датчиком защиты от переполнения.
В горловине каждой секции установлен указатель уровня налива с воздухоотводящим устройством. В нижней части автоцистерна оборудована индивидуальной, для каждой секции, системой коммуникаций по наполнению и сливу нефтепродуктов.
Также автоцистерны дополнительно оборудованы:
- лестницей с рабочей площадкой;
- отсеками для сливных рукавов;
- огнетушителями - 2 шт;
- лебёдкой для запасного колеса;
- ящиком для инструмента;
- комплектом ключей для осей;
- лентой заземления при движении;
- идентификационными таблицами - 2 шт;
- барабаном с проводником для заземления при сливе-наливе нефтепродуктов.
По отдельному заказу автоцистерны могут комплектоваться:
- топливным насосом для разгрузки топлива;
- расходомером (подлежит отдельному метрологическому контролю);
жидкостным указателем уровня продольного и поперечного положения автоцистерн.
Общий вид автоцистерн показан на рисунке 1.
ги^
Республики Беларусь1 \Для документов/

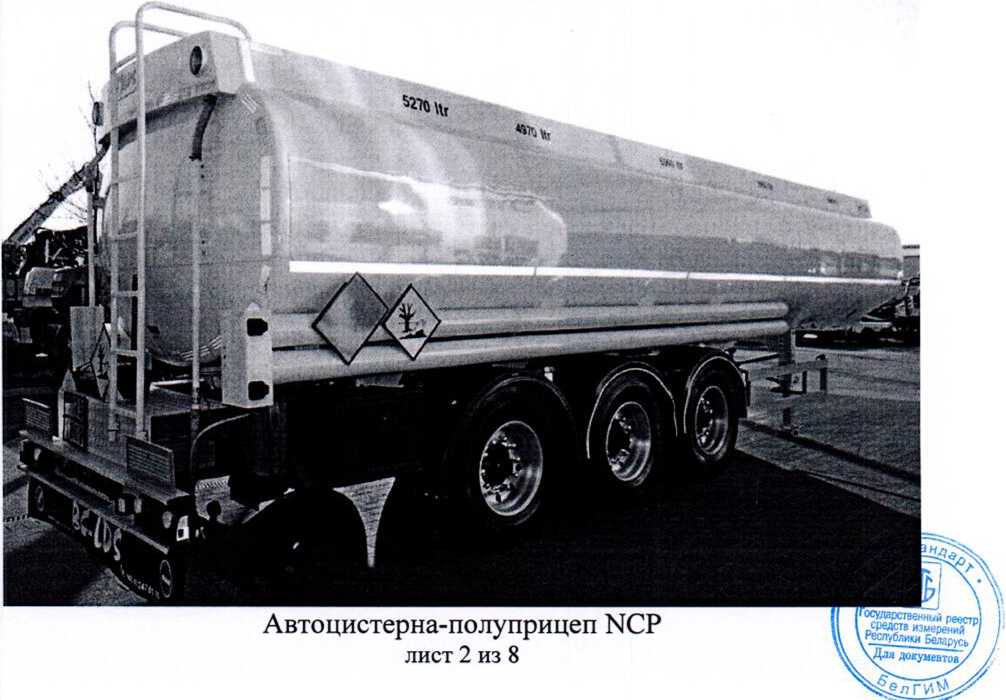

Автоцистерна-полуприцеп NCP лист 2 из 8
Автоцистерна-прицеп РСР
Автоцистерна АСР

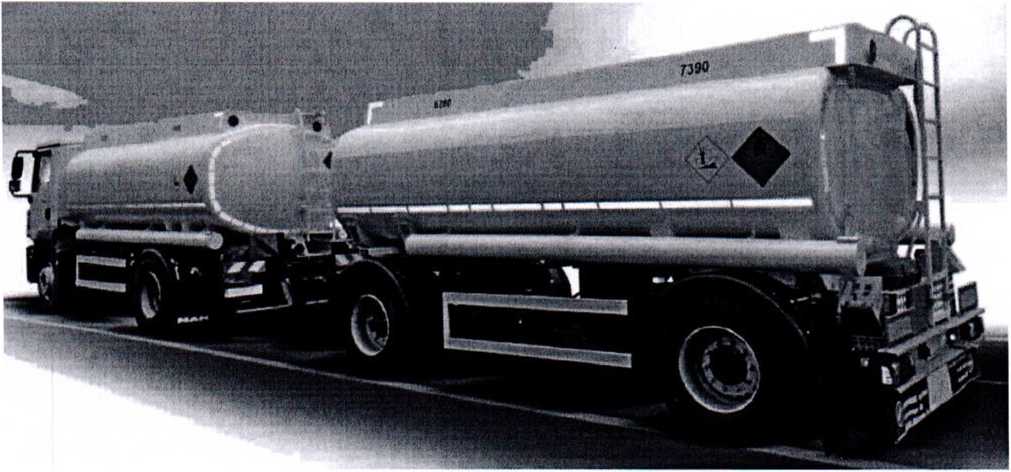

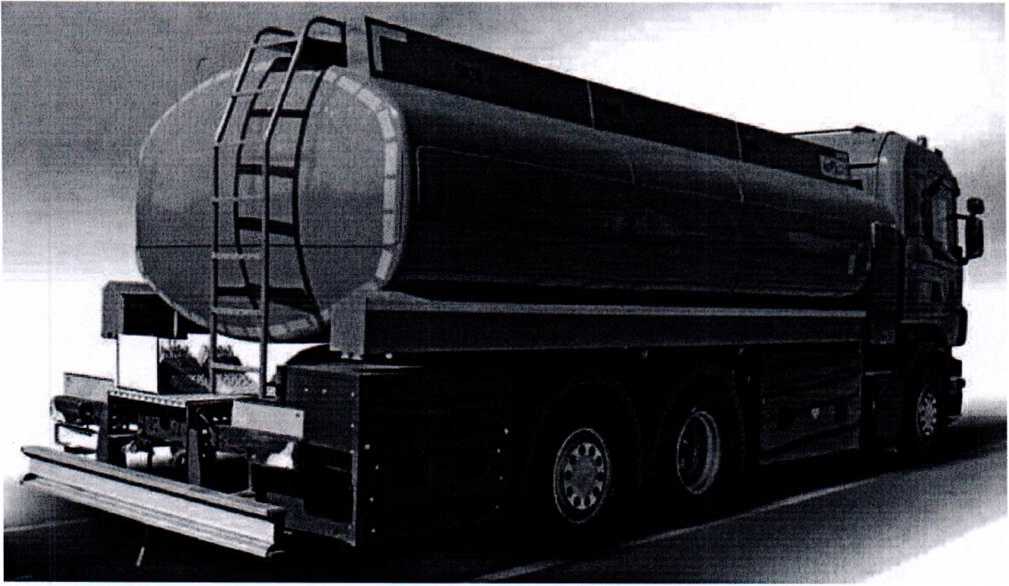

Рисунок 1 Общий вид автоцистерн.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики автоцистерн приведены в таблице 1.
Таблица 1
|
модификация |
NCP-31 |
NCP-33 |
NCP-36 |
NCP-37 |
|
общая номинальная вместимость, м3 |
31 |
33 |
36 |
37 |
|
форма поперечного сечения |
овальная(чемоданная) |
цилиндрическая | ||
|
число отсеков |
от 2 до 5 |
от 2 до 6 |
от 4 до 6 | |
|
номинальная вместимость секции, дм3 |
от 4 000 до 27 000 |
от 5 000 до 28 000 |
от 4 000 до 31 000 |
от 4 000 до 11 000 |
|
Коэффициент заполнения цистерны, не более |
0,96 | |||
|
Изменение уровня жидкости за счет образования воздушных мешков в верхней части цистерны, не более |
0,15 % номинальной вместимости | |||
|
Относительная погрешность действительной вместимости цистерны и секций, не более |
±0,5 % номинальной вместимости | |||
|
Габаритные размеры (длинахширинахвысота), мм |
10250x3280x2500 |
10640x3280x2500 |
11500x3280x2500 |
11425x3407x2500 |
|
Масса снаряженного транспортного средства, кг |
6000-6600 |
6100-6700 |
6200-6800 |
5200-6200 |
|
Технически допустимая полная масса, кг |
34000 | |||
|
9. Распределение полной массы, не более, кг: - на тележку ( на каждую ось ) |
8000/10000 | |||
|
Диапазон рабочих температур °C |
от минус 20 до плюс 50 | |||
|
Средний срок эксплуатации, лет |
20 | |||
лист 4 из 8
таблицы 1
|
модификация |
АСР-6 |
АСР-9 |
АСР-13 |
АСР-14 |
АСР-16 |
АСР-18 |
АСР-19 |
АСР-20 |
|
общая номинальная вместимость, м3 |
6 |
9 |
13 |
14 |
16 |
18 |
19 |
20 |
|
форма поперечного сечения |
овальная (чемоданная) | |||||||
|
число отсеков |
от 1 до 3 |
от 1 до 4 |
от 1 до 5 | |||||
|
номинальная вместимость секции, дм3 |
от 1 000 до 6000 |
от 1000 до 9000 |
от 2000 до 13000 |
от 2000 до 14000 |
от 2000 до 16000 |
от 2000 до 18000 |
от 2000 до 19000 |
от 2000 до 20000 |
|
Коэффициент заполнения цистерны, не более |
0,96 | |||||||
|
Изменение уровня жидкости за счет образования воздушных мешков в верхней части цистерны, не более |
0,15 % номинальной вместимости | |||||||
|
Относительная погрешность действительной вместимости цистерны и секций, не более |
±0,5 % номинальной вместимости | |||||||
|
Габаритные размеры (длина*ширина*высота), мм |
7000x2500* 2900 |
7200x2500* 2900 |
7850*2500* 3100 |
9700*2500* 3350 |
9700*2500* 3350 |
9700x2500* 3350 |
9700*2500* 3350 |
10000*2500 *3350 |
|
Масса снаряженного транспортного средства, кг |
-7000 |
-7600 |
-7800 |
-8000 |
-11000 |
-11100 |
-11200 |
-11300 |
|
Технически допустимая полная масса полуприцепа-цистерны, кг |
18000 |
26000 | ||||||
|
9. Распределение полной массы, не более, кг: - на тележку ( на каждую ось ) |
8500/11500 |
8500/ 11500/ 7500 | ||||||
|
Диапазон рабочих температур °C |
от минус 20 до 50 | |||||||
|
Средний-е®ок^жсплуатации, лет ------—Х-1 УаД X. --------------------------- |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
лист 5 из 8
Продолжение таблицы 1
|
модификация |
РСР-12 |
РСР-13 |
РСР-14 |
РСР-15 |
РСР-16 |
РСР-18 |
РСР-20 |
|
общая номинальная вместимость, м3 |
12 |
13 |
14 |
15 |
16 |
18 |
20 |
|
форма поперечного сечения |
овальная (чемоданная) | ||||||
|
число отсеков |
от 1 до 3 |
от 1 до 4 |
от 1 до 5 | ||||
|
номинальная вместимость секции, дм3 |
от 2000 до 12000 |
от 2000 до 13000 |
от 2000 до 14000 |
от 2000 до 15000 |
от 2000 до 16000 |
от 2000 до 18000 |
от 2000 до 20000 |
|
Коэффициент заполнения цистерны, не более |
0,96 | ||||||
|
Изменение уровня жидкости за счет образования воздушных мешков в верхней части цистерны, не более |
0,15 % номинальной вместимости | ||||||
|
Относительная погрешность действительной вместимости цистерны и секций, не более |
±0,5 % номинальной вместимости | ||||||
|
Габаритные размеры (длинахширинахвысота), мм |
6400х2550х 3100 |
6800х2550х 3100 |
7360х2550х 3200 |
7400x2550* 3200 |
7800x2550* 3200 |
8200*2550* 3200 |
8600*2550* 3200 |
|
Масса снаряженного транспортного средства, кг |
3200-3500 |
3300-3600 |
3500-3800 |
3700-4000 |
3900-4200 |
4300-4600 |
4500-4800 |
|
Технически допустимая полная масса полуприцепа-цистерны, кг |
18000 | ||||||
|
9. Распределение полной массы, не более, кг: - на тележку ( на каждую ось ) |
8500/8500 | ||||||
|
Диапазон рабочих температур °C |
от минус 20 до 50 | ||||||
|
Средндй^рок эксплуатации, лет |
20 | ||||||
лист 6 из 8
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист Паспорта.
Комплектность
1. Автоцистерны - 1 шт.
2. Паспорт -1 шт.
Нормативные документы
1. ГОСТ 27352-87 «Автотранспортные средства для заправки и транспортирования нефтепродуктов. Типы, параметры и общие технические требования».
2. Техническая документация: «ВС-LDS Sp. z о.о.», Польша.
Поверка
Поверку осуществлять в соответствии с СТБ 8007-97 «Система обеспечения единства измерений Республики Беларусь. Автоцистерны калиброванные. Методика поверки».
Межповерочный интервал - не более 24 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 24 месяцев.
Заключение
Автоцистерны для перевозки жидких нефтепродуктов NCP, РСР, АСР соответствуют требованиям технической документации фирмы «ВС-LDS Sp. z о.о.», Польша, ГОСТ 27352-87.
