Гири классов точности Е1, Е2, F1, F2, М1
| Номер в ГРСИ РФ: | РБ 03 02 7322 19 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Гири |
| Производитель / заявитель: | "HAFNER GEWICHTE GMBH", Германия |
|
Описание типа РБ 03 02 7322 19 [2020-04-17]
rb-03-02-7322-19_2020-04-17.pdf
|
Скачать |
Гири класса точности Е], Е2, F(, F2, М| предназначены для хранения, воспроизведения единицы массы, обеспечения прослеживаемости от национальных эталонов массы к рабочим эталонам и средствам измерений более низкого класса точности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 7322 19 |
| Наименование | Гири классов точности Е1, Е2, F1, F2, М1 |
| Год регистрации | 2019 |
| Номер сертификата | 13033 |
| Дата регистрации | 2019-11-28 |
| Срок действия | 2024-11-28 |
| Получатель сертификата | фирма "HAFNER GEWICHTE GMBH", Германия (DE) |
Производитель / Заявитель
Фирма "HAFNER GEWICHTE GMBH", Германия
Адрес: Hohenhardtsweiler Str.4, 74420 Oberrot, Germany
Контакты: тел.: +49 (0) 7977-9701-0, факс: +49 (0) 7977-9701-99, info@haefner.de
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Гири классов Е2 до 20 кг, F1 до 20 кг, F2 до 50 кг, М1 метрологически обеспечены на территории Республики Беларусь. Поверку гирь, метрологически не обеспеченных в Республике Беларусь, проводить на базе фирмы-изготовителя или в иных аккредитованных лабораториях в присутствии представителей юридических лиц, входящих в государственную метрологическую службу Республики Беларусь (НТК №11-19). |
| Методика поверки | Поверку проводить по СТБ 8073-2018. Поверку гирь, метрологически не обеспеченных в Республике Беларусь, проводить на базе фирмы-изготовителя или в иных аккредитованных лабораториях в присутствии представителей юридических лиц, входящих в государственную метрологическую службу Республики Беларусь (НТК №11-19). |
Поверители
Скачать
|
Описание типа РБ 03 02 7322 19 [2020-04-17]
rb-03-02-7322-19_2020-04-17.pdf
|
Скачать |
Описание типа
Назначение
Гири класса точности Е], Е2, F(, F2, М| предназначены для хранения, воспроизведения единицы массы, обеспечения прослеживаемости от национальных эталонов массы к рабочим эталонам и средствам измерений более низкого класса точности.
Гири классов точности Е|, Е2, I ,, Н2, М, (далее гири) предназначены для поверки/калибровки весов, гирь и других средств измерений, в основу которых заложен принцип измерения массы, а также для взвешивания веществ и материалов.
Область применения: на предприятиях и в организациях различных сфер деятельности.
Описание
Гири изготавливаются:
- в виде плоских многоугольных пластин с хвостовиками для захвата (от I мг до 500 мг): в форме треугольника (1 мг, 10 мг, 100 мг), квадрата (2 мг, 20 мг, 200 мг), пятиугольника (5 мг, 50 мг, 500 мг);
- в виде проволок (от 1 мг до 500 мг), изогнутых по форме треугольника, к вад рата. и я т и у го л ь н и ка;
- цилиндрической формы с головкой, классов точности Ft, F2(ot 1 г до 50 кг) с подгоночной полостью закрытой винтовой пробкой;
- цилиндрической формы с головкой, классов точности F2, Мь без подгоночной полости (от 1 г до 20 кг);
- цилиндрической формы с головкой, классов точности подгоночной полости (от 1 г до 50 кт);
- цилиндрической формы без головки, классов точности Е2, F], без подгоночной полости (от I г до 10 кг);
- цилиндрической формы с ручкой, классов точности Е1, Е2, F,, (5 кг; 10 кг; 20 кг; 50 кг);
- цилиндрической формы с жесткой ручкой (гири могут устанавливаться друг на друга), класса точности FH F2; М( (5 кг; 10 кг; 20 кг; 50 кг);
- формы прямоугольного параллелепипеда с жесткой ручкой, классов точности F(; F2, Мь (5 кг; 10 кг; 20 кг; 50 кг). Чугунные гири класса точности М, могут быть окрашены краской либо покрыты цинком;
- формы прямоугольной корзины на ножках с приспособлением для захвата с помощью тали, крана (в корзину могут устанавливаться дополнительные гири), класса точности F?; М( (20 кг; 50 кг);
- формы прямоугольного параллелепипеда на ножках с приспособлением для захвата с помощью тали, крана (гири могут устанавливаться друг на друга), класса точности М, (100 кг; 200 кг; 500 кг; 1000 кг; 2000 кг);
- цилиндрические гири с приспособлениями для захвата с помощью крана (проушина. 4 болта), класса точности Fb F2, М(, (100 кг; 200 кг; 500 кг; 1000 кг; 2000 кг);
- цилиндрические гири с ободом и с приспособлениями для захвата с помощью крана (гири можно перекатывать по плоскому полу), класса точности М| (100 кг; 200 кг; 500 кг);
Гири маркируются следующим образом:
- на гири класса точности F, нанесено номинальное значение массы гири;
- на гири класса точности F2 нанесено номинальное значение массы гири и класс точности в виде буквы «F»;
- на гири класса точности М| нанесено номинальное значение массы гири, за которым следует обозначение единицы измерений (для гирь от 1 г до 500 г -«г» или латинское «g»; для гирь от 1 кг до 2000 кг - «кг» или латинское «kg») и класс точности в виде буквы «М».
На гири класса точности Е|, Е2, а также на все гири с номинальной массой менее 1 г маркировка не наносится.
В целях четкой идентификации, гири могут иметь пользовательскую маркировку.
Отдельные гири могут быть упакованы в деревянные, пластмассовые и кожаные футляры, а также в специальные сервисные кейсы, в том числе футляры и кейсы предназначенные для использования в чистых помещениях.
Гири могут быть объединены в наборы. Для отличия гирь одной и той же номинальной массы, входящих в набор в двух экземплярах, на головке (верхней полости гири) одной из них наносят точку (звездочку). Наборы гирь могут быть упакованы в деревянные или пластмассовые футляры, а также в специальные сервисные кейсы, в том числе изготовленные в виде передвижных чемоданов на
колесах.
11аборы гирь обозначаются следующим образом:
Х.ХХХХ-ХХХ (например, 5.ХТМР-560)
| цифра, обозначающая сертификат о калибровке набора гирь двухзначное число, обозначающее номинальные значения гирь буква, обозначающая материал футляра
буква, обозначающая вид обработки гирь, тип покрытия
буква, обозначающая форму гирь
буква, обозначающая конструкцию (набор)
цифра, обозначающая класс точности гирь
Полная расшифровка обозначения наборов приведена в таблице 1.
Габлица 1
|
Класс точности |
Конструкция |
Форма гири |
Обработка/ покрытие |
Материал футляра |
Номинальные значения гирь |
Сертификат о калибровке |
|
5-класс М| 6-класс F2 7-класс F, 8-класс Е> 9-класс Е| |
Х-набор |
Т- монолитная цилиндрическая гиря с головкой из ।(ержаве ю те й стал и N- пластинки и монолитные цилиндрические гири с головкой из нержавеющей стали Е- проволока и монолитные цилиндрические гири с головкой из нержавеющей стали F- пластинки (из алюминия и нейзильбера) и цилиндрические гири с головкой, с подгоночной полостью, из нерж, стал и М-пластинки(из алюминия и нейзильбера)и цилиндрическиеiпри С 1 оловкой. с подгоночной полостью (из латуни) К- цилиндрические гири с головкой, с подгоночной полостью, из нерж, стали А- цилиндрические гири с головкой из латуни |
Н - глянцевая полировка G - тонкое шлифование М -напыление сплава олова, меди и цинка F - круглое шлифование |
М-красное дерево В-бук Р-пластмасса S-сервисный кейс |
53- 1 г - 5 г 54- 1 г - 10 г 55- 1 г - 20 г 56- 1 г - 50 г 57- 1 г - 100 г 58- 1 г- 200 г 59- 1 г - 500 г 61 - 1 г - 1 кг 62- 1 г - 2 кг 63- 1 г - 5 кг 64- ) г - 10 кг 65- 10 г - 50 г 66-100 г - 500 г 67- 100 г - 1 кг 68-(1-5) кг 71-(1-500) мг 73- 1 мг - 5 г 74- 1 мг - 10 г 75- 1 мг- 20 г 76- 1 мг- 50 г 77- 1 мг-100 г 78- 1 мг- 200 г 79- 1 мг- 500 г 81 - 1 мг - 1 кг 82- 1 mi -2 ki-83- 1 мг - 5 кг 84- 1 мг- 10 кг 85-1мг- 1кг(2х) |
0-без сертификата 1-сертификат DKD 6-сертификат РТВ |

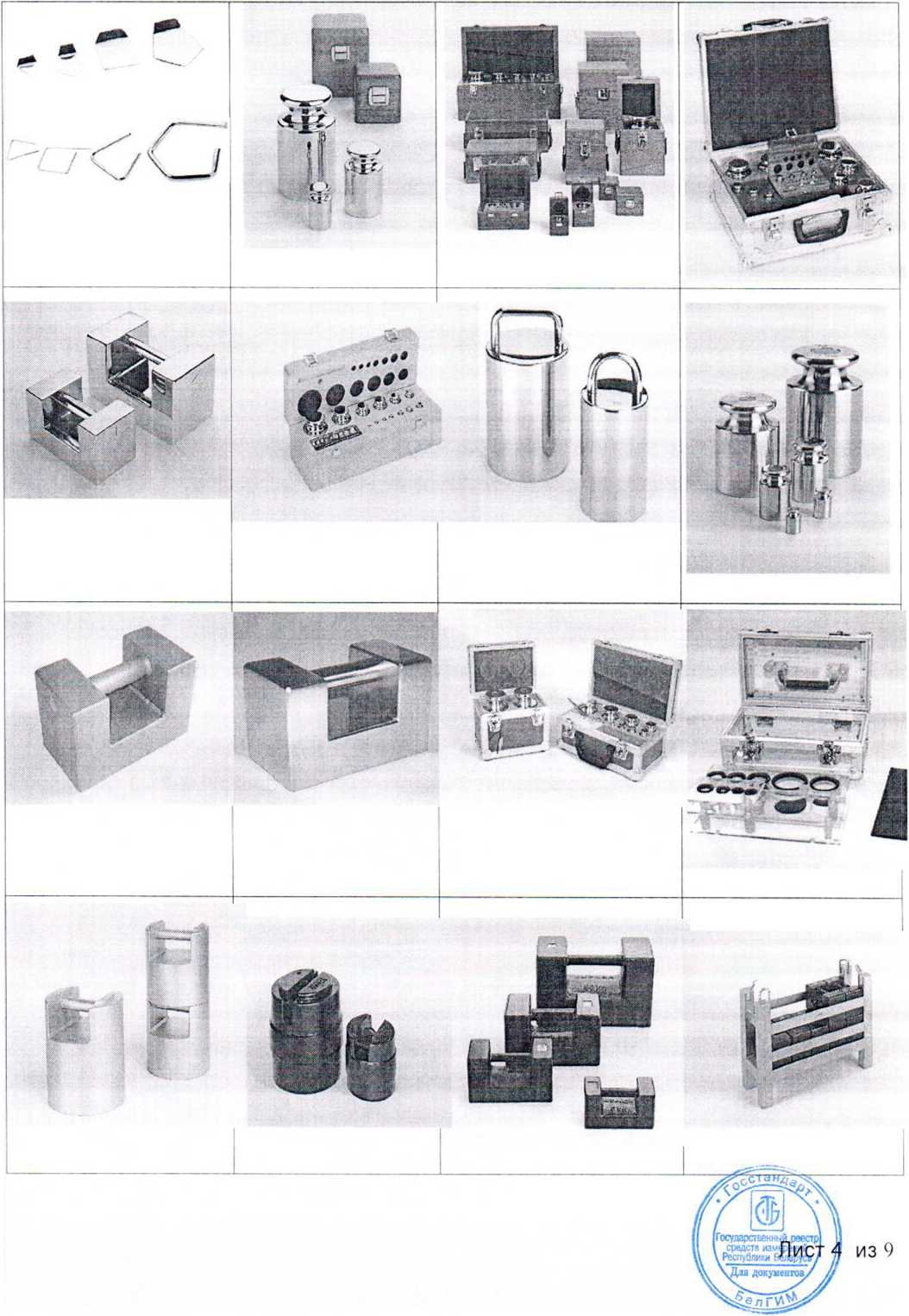

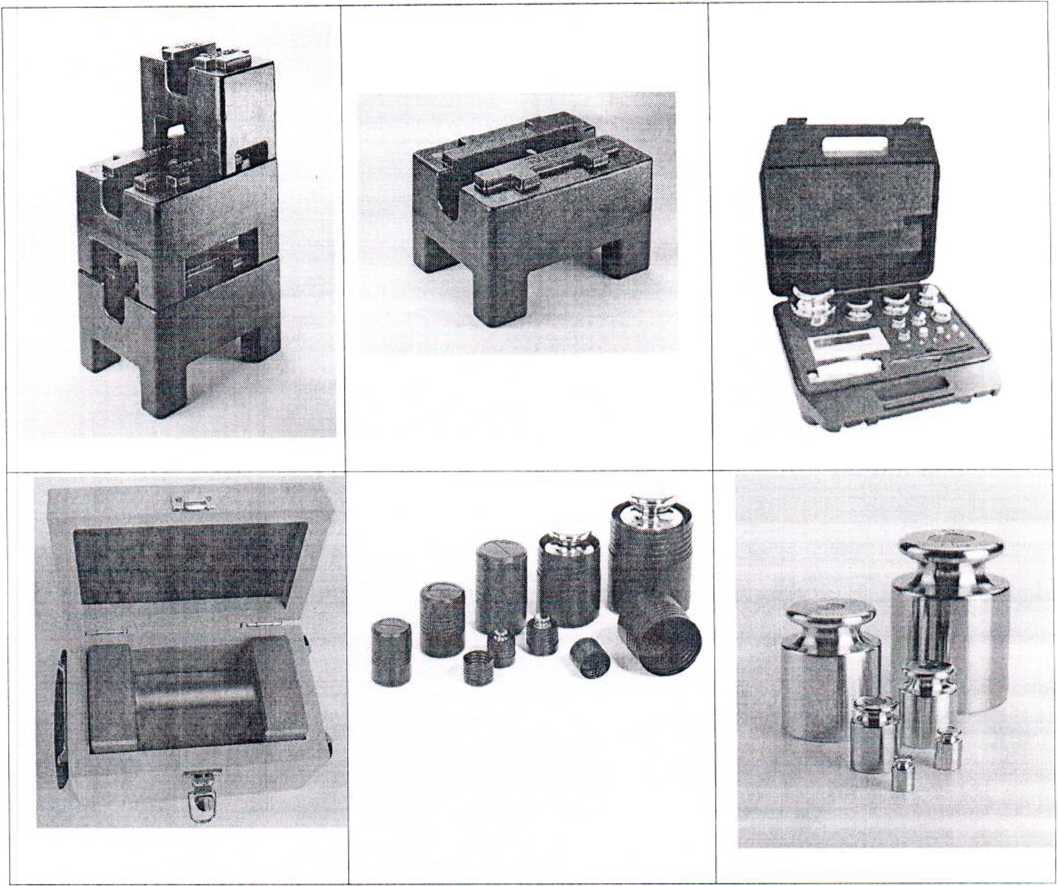

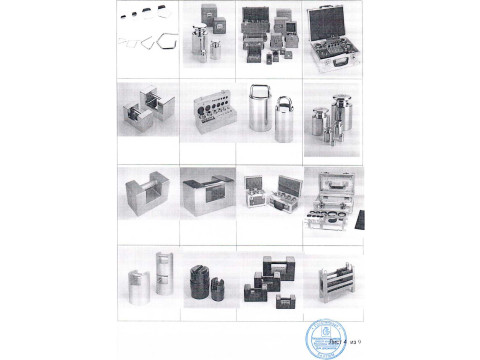

Внешний вид гирь приведен на рисунке 1.
Рисунок I - Внешний вид гирь классов точности Е|, Е?, F|, F?, М,
Основные технические и метрологические характеристики
Основные технические и метрологические характеристики представлены в таблицах 2-5.
Таблица 2
|
11аименование характеристики |
Значение | ||||
|
Номинальные значения массы гирь: | |||||
|
- класс точности Е| - класс точности Е2 - класс точности F|, F2, М, |
от 1 мг до 50 кг от 1 мг до 50 кг от 1 мг до 2000 кг | ||||
|
Магнитная восприимчивость материала гирь %, не более | |||||
|
Значение массы гири |
Класс точности гирь | ||||
|
Е( |
е2 |
F, |
f2 | ||
|
m < 1 г |
0,25 |
0,9 |
10 |
- | |
|
2 г < m < 10 г |
0,06 |
0,18 |
0,7 |
4 | |
|
20 г < m |
0,02 |
0,07 |
0,2 |
0,8 | |
|
Остаточная намагниченность, рТ, не более | |||||
|
- класс точности Е, - класс точности Е2 - класс точности F, - класс точности F2 - класс точности Mi |
2,5 8 25 80 250 | ||||
|
Параметр шероховатости поверхности гирь Ra, мкм, не более | |||||
|
- класс точности Е1 - класс точности Е2 - класс точности F1 - класс точности F2 |
0,1 0,2 0,4 1 | ||||
|
Диапазон температур окружающего воздуха при эксплуатации, °C | |||||
|
- класс точности Ei Е2 - класс точности F । - класс точности F2 - класс точности М, |
от + 18 до + 30 от + 15 до + 30 от - 10 до +40 от - 30 до + 40 | ||||
|
Диапазон относительной влажности окружающего воздуха при эксплуатации для гирь. % | |||||
|
- класс точности Е|. Е2 - класс точности F(, 1;2, М, |
от 30 до 70 от 25 до 75 | ||||
|
Диапазон температур окружающего воздуха при хранении и транспортировании,°C |
от - 50 до + 50 | ||||
|
Диапазон относительной влажности окружающего воздуха при хранении и транспортировании,% ___ |
от 0 до 80 ------------------------------------------------------------------------। | ||||
|Г0ЖЖ’‘НЫЙР*СП)|
Таблица 3 Плотность материала гирь
|
Номинальная значение массы гирь |
Pinin'" ■ Ртах 0^ KI М ) | ||||
|
Класс точности гирь | |||||
|
El |
Ei |
Ei |
FT |
Mi | |
|
> 100 г |
7.934.....8.067 |
7.81.....8.21 |
7.39.....8.73 |
6.4...10.7 |
>4.4 |
|
50 г |
7,92.....8.08 |
7.74.....8.28 |
7.27.....8,89 |
6.0... 12.0 |
>4.0 |
|
20 г |
7.84.....8.17 |
7.50.....8,57 |
6.6...10,1 |
4,8...24.0 |
>2,6 |
|
10 г |
7.74.....8.28 |
7.27.....8.89 |
6.0...12.0 |
>4.0 |
>2.0 |
|
5 г |
7.62.....8.42 |
6.9.....9.6 |
5.3... 16.0 |
>3.0 | |
|
2 г |
7.27.....8.89 |
6.0...12.0 |
>4,0 |
>2,0 | |
|
1 г |
6.9.....9.6 |
5,3...16.0 |
>3.0 | ||
|
500 мг |
6,3...10.9 |
>4,4 |
>2,2 | ||
|
200 мг |
5,3...16,0 |
>3,0 | |||
|
100 мг |
>4.4 |
>2,3 |
J | ||
|
50 мг 20 мг |
Л1| Л1 |
_ |
— |
— |
1 |
Таблица 4
|
Класс ТОЧНОСТИ |
Номинальное значение массы гири |
М аге р и a. i изготовлен и я |
|
1 |
2 |
з |
|
Ei |
от 1 мг до 500 мг(проволока) от 1 мг до 5 мг от 10 мг до 500 мг от 1 мг до 5 кг |
нержавеющая сталь НЕ210 алюминий AL нержавеющая сталь НЕ210 нержавеющая сталь IIE210 |
|
e2 |
от 1 мг до 500 мг(проволока) от 1 мг до 5 мг от 10 мг до 500 мг от 1 мг до 50 кг от 1 г до 50 кг |
нержавеющая сталь НЕ210 алюминий нейзильбер NS нержавеющая сталь НЕ210 нержавеющая сталь HF12 |
|
I-i |
от 1 мг до 500 мг(проволока) 01 1 Ml до 5 Ml от 10 мг до 500 мг от 1 г до 50 кг |
нержавеющая сталь I1E210 алюминий ЛЕ нейзильбер NS нержавеющая сталь NF12 |
|
1 2 |
от 1 мг до 500 мг(проволока) от 1 мг до 5 мг or 10 мг до 500 мг от 1 мг до 500 мг от 1 г до 20 кг от 1 г до 50 кг |
нержавеющая сталь 1IE210 алюминий AL нейзильбер NS нержавеющая сталь 11112 латунь MSM латунь MSN покрытая никелем нержавеющая сталь HF12 |
|
Ml |
от 1 мг до 5 мг от 10 мг до 500 мг or 1 г до 20 кг от 1 кг до 50 кг от 1 г до 20 кг от 5 кг до 2000 кг |
алюминий AL нейзильбер NS л ату и ь MS латунь MSN покрытая никелем сталь ST. нержавеющая сталь NF12 нержавеющая сталь NF12 чугун GG |
В таблице 4 приведены основные материалы, применяемые для изготовления гирь соответствующих классов и номиналов.
Таблица 5 11рсделы допускаемой погрешности гирь при поверке, ± мг
|
Номинальное значение массы гирь |
Е) |
е2 |
Класс гирь h |
1'2 |
м, |
|
1 МГ |
0.003 |
0.006 |
0.020 |
0.06 |
0.20 |
|
2 мг |
0.003 |
0.006 |
0.020 |
0.06 |
0.20 |
|
5 мг |
0.003 |
0.006 |
0.020 |
0.06 |
0.20 |
|
10 мг |
0.003 |
0.008 |
0.025 |
0.08 |
0.25 |
|
20 мг |
0.003 |
0.010 |
0.03 |
0.10 |
0.3 |
|
50 мг |
0.004 |
0.012 |
0.04 |
0.12 |
0.4 |
|
100 мг |
0.005 |
0.016 |
0.05 |
0.16 |
0.5 |
|
200 мг |
0.006 |
0.020 |
0.06 |
0.20 |
0.6 |
|
500 мг |
0.008 |
0,025 |
0.08 |
0,25 |
0.8 |
|
1 г |
0,010 |
0.03 |
0.10 |
0,3 |
1.0 |
|
2 г |
0.012 |
0.04 |
0.12 |
0.4 |
1.2 |
|
5 г |
0.016 |
0.05 |
0.16 |
0.5 |
1.6 |
|
10 г |
0.020 |
0.06 |
0.20 |
0.6 |
2.0 |
|
20 г |
0.025 |
0.08 |
0.25 |
0.8 |
2.5 |
|
50 г |
0.03 |
0.10 |
0.3 |
1.0 |
3.0 |
|
100 г |
0.05 |
0.16 |
0.5 |
1.6 |
5.0 |
|
200 г |
0.10 |
0.3 |
1.0 |
3.0 |
10 |
|
500 г |
0.25 |
0.8 |
2.5 |
8.0 |
?s |
|
1 кг |
0.5 |
1.6 |
5.0 |
16 |
50 |
|
2 кг |
1.0 |
3.0 |
10 |
30 |
100 |
|
5 кг |
2.5 |
8.0 |
25 |
80 |
250 |
|
10 кт |
5.0 |
16 |
50 |
160 |
500 |
|
20 кг |
10,0 |
30 |
100 |
300 |
1 000 |
|
50 кг |
25,0 |
80 |
250 |
800 |
2 500 |
|
100 кг |
- |
- |
500 |
1600 |
5 000 |
|
200 кг |
- |
- |
1000 |
3000 |
10 000 |
|
500 кг |
- |
- |
2500 |
8000 |
25 000 |
|
1000 кг |
— |
- |
5000 |
16000 |
50 000 |
|
2000 кг |
г - |
- |
10000 |
30000 |
100 000 |
ЗНАК УТВЕРЖДЕНИЯ ТИНА
Знак утверждения типа наносится на маркировочную табличку гирь типографским способом.
Комплектность
В комплект поставки входят:
1. Гиря или набор гирь
шт.
экз.
2. Пинцет к набору гирь номинальной массой до 500 г Футляр/чехол в зависимости от заказа.
ИОВЕРКА
Поверка проводится по СТБ 8073-2018 Гири. Методика поверки.
ал
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «Hafner Gewichte GmbH», Германия.
ГОСТ OIML R 11 1-1-2009 «Гири классов точности Е|, Е2, F|, Гэ, Mi, М|.2, М2. М2-3.М', Метрологические и технические требования».
С ГБ 8073-2018 Гири. Методика поверки.
Заключение
Гири классов точности Е(, Е2, F|, F2, М| соответствуют требованиям ГОСТ O1MI R 111-1-2009 и технической документации фирмы «Hafner Gewichte GmbH», Германия.
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал - не более 12 месяцев (применяемых в сфере законодательной метрологии Республики Беларусь).
Государственные приемочные испытания проведены отделом метрологии Республиканского унитарного предприятия «Гомельский центр стандартизации, метрологии и сертификации» (аттестат аккредитации BY/112 02.6.0.0002 от 15.02.2008). Юридический адрес: ул. Лепешинского. 1. 246015, г.Гомель. тел. +375 232 68 44 01.
Другие Гири
