Модули измерительные программируемые серии 750, 753

Модули измерительные программируемые серии 750, 753 (Фото 2)

Модули измерительные программируемые серии 750, 753 (Фото 3)

Номер в ГРСИ РФ:	РБ 03 13 7313 19
Раздел:	Средства измерений электрических величин [13]
Производитель / заявитель:	"WAGO" Kontakttechnik GmbH&Co. KG", Германия

Скачать

Описание типа РБ 03 13 7313 19 [2020-12-11]

rb-03-13-7313-19_2020-12-11.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Модули измерительные программируемы серии 750, 753 предназначены для измерения или воспроизведения напряжения и силы постоянного, переменного тока, измерения сопротивления постоянному току, электрических сигналов, поступающих от термопар, термопреобразователей сопротивления и дальнейшего преобразования измеренных значений в цифровые коды для создания легко конфигурируемых систем, контроля параметров при управлении технологическими процессами.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 13 7313 19
Наименование	Модули измерительные программируемые серии 750, 753
Год регистрации	2019
Номер сертификата	13024
Дата регистрации	2019-11-28
Срок действия	2024-11-28
Получатель сертификата	фирма "WAGO" Kontakttechnik GmbH&Co. KG", Германия (DE)

Производитель / Заявитель

Фирма "WAGO" Kontakttechnik GmbH&Co. KG", Германия

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МРБ МП.2965-2020.

Поверители

Скачать

Описание типа РБ 03 13 7313 19 [2020-12-11]

rb-03-13-7313-19_2020-12-11.pdf

Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение Научно-исследовательский центр испытаний средствизмерений и техники БелГИМ

Назначение

Область применения: системы автоматического регулирования и управления технологическими процессами на предприятиях химической, нефтехимической, нефтяной, целлюлозно-бумажной, пищевой и других областях хозяйственной деятельности.

Описание

Принцип действия основан на аналого-цифровом (при измерении) или цифро-аналоговом (при воспроизведении) преобразовании электрических сигналов напряжения, силы постоянного тока, сопротивления постоянному току первичных измерительных преобразователей с последующей передачей измерительной информации.

Измерительные модули обеспечивают измерение нормированных сигналов:

напряжения постоянного тока в диапазонах от 0 до 5 В, от 1 до 5 В, от 0 до 10 В, от минус 10 до плюс 10 В, от 0 до 30 В;

- силы постоянного тока в диапазоне от 0 до 20 мА. от 4 до 20 мА, от 3,6 до 21 мА, от 0 до 1 А;

- напряжения переменного тока в диапазонах от 0 до 10 В;

- силы переменного тока в диапазоне от 0 до 1 А; у

- напряжения постоянного тока от мостовых схем тензодатчиков в диапазонах от минус 15 до плюс 15 мВ, от 2 до 6 В; U

Лист I Л

- мощности переменного трёхфазного тока при максимальном напряжении до 690 В и максимальным током до 1 А (до 500/2000 через катушку"Роговского");

- сопротивления постоянному току от 0 до 1200 Ом, от 0 до 5000 Ом;

- от преобразователей термоэлектрических и термопреобразователей сопротивления различных градуировок;

Модули также предназначены для преобразования двоичных кодов в аналоговые сигналы, воспроизводимые модулями, напряжения и силы постоянного тока в диапазонах от минус 10 до плюс 10 В, от 0 до 10 В, 0 до 20 мА и от 4 до 20 мА соответственно.

Программное обеспечение модулей измерительных можно разделить на встроенное ПО и внешнее ПО, устанавливаемое на персональный компьютер. Метрологически значимым программным обеспечением является встроенное ПО, которое устанавливается в энергозависимую память преобразователей в производственном цикле и в процессе эксплуатации изменению и идентификации не подлежит. Метрологические характеристики модулей измерительных установлены с применением встроенного ПО. Внешнее ПО (WAGO ЮСИескЗ версии 3.16.1 или выше), не влияющее на метрологические характеристики, содержит широкий спектр инструментальных средств для работы с модулями измерительными. Оно позволяет выполнять: конфигурирование преобразователей (выбор количества используемых измерительных каналов, диапазон измерения или воспроизведения сигналов, тип подключаемого измерительного преобразователя и др.)

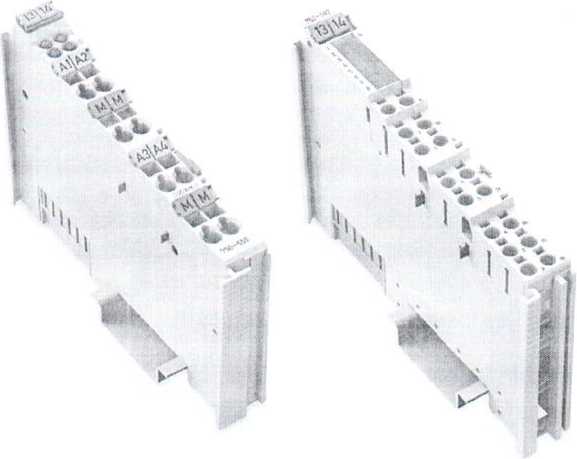

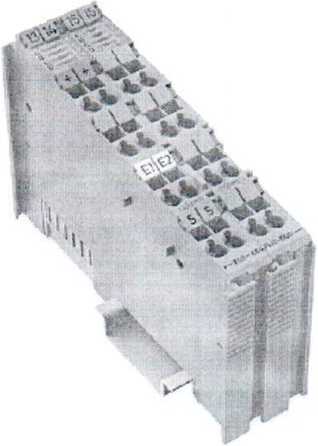

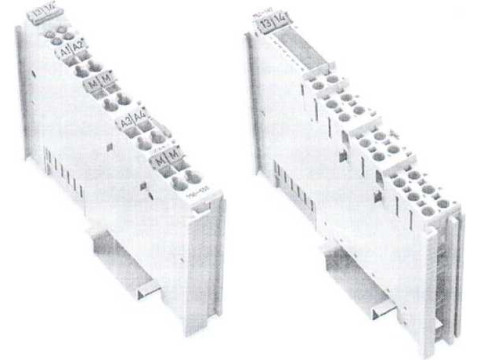

Внешний вид модулей представлен на рисунке 1.

Рисунок 1 - Внешний вид модулей измерительных программируемы серии 750, 753

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики модулей измерительных программируемы серии 750, 753 в таблицах 1-7.

Таблица 1 - Основные метрологические характеристики при измерении электрических величин постоянного тока

Характеристики		Пределы допускаемой приведенной погрешности при измерении при температуре ОС 25 °C (нормальные условия)	Пределы дополнительной приведенной погрешности при измерении вызванной отклонением температуры от нормальных условий на 1 °C в диапазоне рабочих температур
Количество входов	Диапазон измерения входных сигналов
1	2	3	4
Модуль 750-492
2	от 4 до 20 мА	±0,05 % от ДИ	±0,01 от ДИАС
Модуль 750-492/040-001*
2	от 4 до 20 мА	±0,1 % от ДИ	±0,01 % от ДИАС
Модуль 753-492
2	от 4 до 20 мА	±0,05 % от ДИ	±0,01 % от ДИАС
Модуль 753-452
2	от 0 до 20 мА	±0,2 % от ДИ	±0,01 % от ДИАС
Модуль 750-453
I 4	от 0 до 20 мА	±0,1 % от ДИ	±0,01 % от ДИАС
Модуль 750-453/040-000*
4	от 0 до 20 мА	±0,1 % от ДИ	±0,01 % от ДИАС
Модуль 750-454
2	от 4 до 20 мА	±0,2 % от ДИ	±0,01 % от ДИАС
Модуль 750-455
4	от 4 до 20 мА	±0,1 % от ДИ	±0,01 % от ДИАС
Модуль 750-455/040-000*
4	от 4 до 20 мА	±0,1 % от ДИ	±0,01 % от ДИАС
Модуль 750-456
2	от минус 10 до плюс 10 В	±0,2 % от ДИ	±0,015 % от ДИАС
Модуль 750-457
4	от минус 10 до плюс 10 В	±0,1 % от ДИ	±0,01 % от ДИАС
Модуль 750-457/040-000*
4	от минус 10 до плюс 10 В	±0,1 % от ДИ	±0,01 % от ДИАС
Модуль 750-459
4	от 0 до 10 В	±0,1 % от ДИ	±0,01 % от ДИАС
Модуль 753-452
2	от 0 до 20 мА	±0,2 % от ДИ	±0,01 % от ДИАС
Модуль 753-453
4	от 0 до 20 мА	±0,1 % от ДИ	±0,01 % от ДИАС
Модуль 753-454
2	от 4 до 20 мА	±0,2 % от ДИ	±0,01 % от ДИАС

1	2	3	4
Модуль 753-455
4	от 4 до 20 мА	±0,1 % от ДИ	±0,01 % от ДИАС
Модуль 753-456
2	от минус 10 до плюс 10 В	±0,2 % от ДИ	±0,015 % от ДИАС
Модуль 753-457
4	от минус 10 до плюс 10 В	±0,1 % от ДИ	±0,01 % от ДИАС
Модуль 753-459
4	от 0 до 10 В	±0,1 % от ДИ	±0,01 % от ДИАС
М		одуль 750-465
2	от 0 до 20 мА	±0,2 % от ДИ	±0,01 % от ДИАС
Модуль 753-465
2	от 0 до 20 мА	±0,2 % от ДИ	±0,01 % от ДИАС
М		одуль 750-466
2	от 4 до 20 мА	±0,2 % от ДИ	±0,01 % от ДИАС
Модуль 753-466
2	от 4 до 20 мА	±0,2 % от ДИ	±0,01 % от ДИАС
М		одуль 750-467
2	от 0 до 10 В	±0,2 % от ДИ	±0,01 % от ДИАС
Модуль 753-467
2	от 0 до 10 В	±0,2 % от ДИ	±0,01 % от ДИАС
Модуль 750-470
2	от 0 до 20 мА	±0,1 % от ДИ	±0,01 % от ДИАС
Модуль 750-473
2	от 4 до 20 мА	±0,1 % от ДИ	±0,01 % от ДИАС
Модуль 750-474
2	от 4 до 20 мА	±0,1 % от ДИ	±0,01 % от ДИАС
Модуль 750-476
2	от минус 10 до плюс 10 В	±0,1 % от ДИ	±0,01 % от ДИАС
Модуль 750-478
2	от 0 до 10 В	±0,1 % от ДИ	±0,01 % от ДИАС
Модуль 750-479
2	от минус 10 до плюс 10 В	±0,05 % от ДИ	±0,01 % от ДИАС
Модуль 750-472
2	от 0 до 20 мА	±0,1 % от ДИ	±0,01 % от ДИАС
М		одуль 753-472
2	от 0 до 20 мА	±0,1 % от ДИ	+0,01 % от ДИАС
М		одуль 753-474
I 2	от 4 до 20 мА	±0,1 % от ДИ	±0,01 % от ДИАС
Модуль 753-476
2	от минус 10 до плюс 10 В	±0,1 % от ДИ	±0,01 % от ДИАС
Модуль 753-478
2	от 0 до 10 В	±0,1 % от ДИ	±0,01 % от ДИАС
Модуль 753-479
2	от минус 10 до плюс 10 В	±0,05 % от ДИ	±0,01 % от ДИАС
Модуль 750-482
2 I----------------------------------------------------	от 4 до 20 мА	±0,1 % от ДИ	±0,01 % от ДИАС
Модуль 750-483
2	от 0 до 30 В	±0,05 % от ДИ	±0,01 ДИАС
2	Модуль 750-483/040-000* _____ от Одо 30 В \| ±0,05 % от ДИ		±0,/?%<вди/°^ \ 1 лстМбиааишя uweifi

II ..... г д 'I

средств измерений J

V ^Реотуйлимм Бе лар А ь >

Лист 5 Листов 1 6

е л Г

1	2	3	4
Модуль 750-484
2	от 4 до 20 мА	+0,2 % от ДИ	±0,01 % от ДИДС
М		одуль 750-484/040-000*
2	от 4 до 20 мА	±0,2 % от ДИ	±0,01 % от ДИАС
Модуль 750-485
2	от 4 до 20 мА	±0,2 % от ДИ	±0,01 % от ДИАС
Модуль 750-480
2	от 0 до 20 мА	±0,05 % от ДИ	±0,01 % от ДИАС
Модуль 753-480
2 --—-----------	от 0 до 20 мА	±0,05 % от ДИ Модуль 753-482	±0,01 % от ДИАС
2	от 4 до 20 мА	±0,1 % от ДИ	±0,01 % от ДИАС
Модуль 753-483
2	от 0 до 30 В	±0,05 % от ДИ	±0,01 % от ДИАС
Модуль 750-496
8	от 0 до 20 мА; от 4 до 20 мА; от 3,6 до 21 мА	±0,1 % от ДИ	±0,01 % от ДИАС
Модуль 750-497
8	от 0 до 10 В; от минус 10 до плюс 10 В	±0,1 % от ДИ Модуль 750-486	±0,01 % от ДИАС
4	от 0 до 20 мА; от 4 до 20 мА; от 3,6 до 21 мА	±0,1 % от ДИ	±0,01 % от ДИАС
_________ ________м		одуль 750-486/040-000*
4	от 0 до 20 мА; от 4 до 20 мА; от 3,6 до 21 мА	±0,1 % от ДИ	±0,01 % от ДИАС
ОС - окружающая среда; ДИ - диапазон измерения; Рабочая температура ОС модулей от 0 °C до 55 °C; * - для данных модулей рабочая температура ОС модулей от минус 40 °C до плюс 70 °C; Температура ОС хранения модулей от минус 40 °C до плюс 85 °C, относительной влажности ОС до 95 %; * * - для температуры ОС от минус 40 °C до минус 20 °C.

Таблица 2 - Основные метрологические характеристики при измерении электрических величин постоянного/переменного тока

Характеристики		Пределы допускаемой приведенной погрешности при измерении при температуре ОС 25 °C (нормальные условия)	Пределы дополнительной приведенной погрешности при измерении вызванной отклонением температуры от нормальных условий на 1 °C в диапазоне рабочих температур
Количество входов	Диапазон измерения входных сигналов
Модуль 750-477
2	от 0 до 10 В	±0,1 % % от ДИ	±110 ррт/°С
Модуль 753-477
2	от 0 до 10 В	±0,1 % % от ДИ	±110 ррт/°С
Модуль 750-475
2	от 0 до 1 А;	±0,1 % % от ДИ	±110 ррт/°С
Модуль 753-475
2	от 0 до 1 А;	±0,1 % % от ДИ	±110 ррт/°С

ОС - окружающая среда;

ДИ - диапазон измерения;

Рабочая температура ОС модулей от О °C до 55 °C;

Температура ОС хранения модулей от минус 40 °C до плюс 85 °C, относительной влажности ОС до 95 %.

Таблица 3 - Основные метрологические характеристики при измерении электрических величин резистивно-измерительного моста

Характеристики		Пределы допускаемой погрешности при измерении
Количество входов	Диапазон измерения входных сигналов

Модуль 750-491

1	от минус 15 до плюс 15 мВ	±30 мкВ
1	Vref: от 2 до 6 В	±10 мВ

ОС - окружающая среда;

Рабочая температура ОС модулей от 0 °C до 55 °C;

Температура ОС хранения модулей от минус 40 °C до плюс 85 °C, относительной влажности ОС до 95 %,

Таблица 4 - Основные метрологические характеристики при измерении

мощности

величин

Модуль	750-495	750- 495/040-000*		750-495/000-002
1	2	3		4
Количество входов	7 (3 входа для измерения напряжения, 4 входа для измерения силы тока)
Максимальное входное фазное напряжение переменного тока, В	400
Максимальное входное линейное напряжение переменного тока, В	690
Максимальный входной ток, А	1			500/1000 (через катушку "Роговского")
Диапазон частот рабочего напряжения, Гц	от 45 до 65
Диапазон анализа гармоник, Гц	от 0 до 2050 (41 гармоника)
Максимальная частота, Гц	15900
Относительная погрешность при измерении напряжения переменного тока	±0,3 %
Относительная погрешность при измерении силы переменного тока	±0,3 %
Относительная погрешность при измерении активной мощности переменного тока	±1,0 %
Абсолютная погрешность при измерении сдвига фаз, °	±0,5			±1
Абсолютная погрешность при измерении частоты, Гц	±0,1
Относительная погрешность при измерении гармонических составляющих	± 1 %	-		± 1 %
Модуль	750- 494		750-494/000-005**
Количество входов	6 (3 входа для измерения напряжения, 3 входа для измерения силы тока)		Для переменного тока: 6 (3 входа для измерения напряжения, 3 входа для измерения силы тока) Для постоянного тока: 4 (2 входа для измерения напряжения, 2 входа для измерения силы тока)
Максимальное входное фазное напряжение переменного/постоянного тока, В	277/277		от 45 до 277 /от 0 до 277
Максимальное входное линейное напряжение переменного тока, В	480		от 75 до 480
Максимальный входной ток, А	1		от 1 до 1000 через шунт
Диапазон частот рабочего напряжения, Гц	от 45 до 65
Диапазон анализа гармоник, Гц	от 0 до ЗЗбр ■ '
Максимальная частота, Гц	15Q00 \ и

'ов 16

1	2	3
Относительная погрешность при измерении силы переменного тока	±0,5 %	±0,5 % от номинального тока шунта
Относительная погрешность при измерении активной мощности переменного тока	±1,0 %	±1,0 %
Погрешность при измерении сдвига фаз, 0	±0,6	±0,6
Погрешность при измерении частоты, Гц	±0,2	±0,2
Относительная погрешность при измерении гармонических составляющих	± 5 %	± 5 %
Относительная погрешность при измерении напряжения постоянного тока	±1 %	±1 %
Относительная погрешность при измерении силы постоянного тока	±1 %	±1 % от номинального тока шунта
Относительная погрешность при измерении мощности постоянного тока	±1 %	±1,5 %
Модуль	750-493
Количество входов	6 (3 входа для измерения напряжения, 3 входа для измерения силы тока)
Максимальное входное фазное напряжение переменного/постоянного тока, В	277/277
Максимальное входное линейное напряжение переменного, В	480
Максимальный входной ток, А	1
Диапазон частот, Гц -при выключеном фильре постоянного тока -при включеном фильре постоянного тока _ Диапазон анализа гармоник, Гц	от 10 до 2000; от 0 до 2000 от 0 до 3300
Максимальная частота, Гц	7200
Относительная погрешность при измерении напряжения переменного тока	±0,5 %
Относительная погрешность при измерении силы переменного тока	±0,5 %
Относительная погрешность при измерении напряжения постоянного тока	±1,0 %
Относительная погрешность при измерении силы постоянного тока	±1,0 %

ОС - окружающая среда;

Рабочая температура ОС модулей от О °C до 55 °C;

Температура ОС хранения модулей от минус 40 °C до плюс 85 °C, относительной влажности ОС до 95 %.

* - для данных модулей рабочая температура ОС модулей от минус 40 °C до плюс 70 °C;

* * - предназначен для шунтов 50, 60, 75. 100, 150, 200 или 300 мВ при номинальном токе |от 1 до 20,000 А

Таблица 5 - Основные метрологические характеристики при измерении сигналов от термопреобр а зователейсопротивл ения электрического сопротивления

Измерительный модуль	Количест во входов	Тип термопреобразователя сопротивления по ГОСТ 6651-2009	Диапазон измерения	Пределы допускаемой погрешности при измерении при температуре ОС 25 °C (нормальные условия)	Пределы дополнительной погрешности при измерении вызванной отклонением температуры от нормальных условий на 1 °C в диапазоне рабочих температур
1	2	3	4	5	6
750-461	2	Pt100	от минус 200 °C до плюс 850 °C	±0,2 % от ДИ	±0,01 % от ДИ
753-461	2	Pt100 (Pt100)*	от минус 200 °C до плюс 850 °C	±0,2 % от ДИ	±0,01 % от ДИ
750-463	4	PtWOO	от минус 30 °C до плюс 150 °C	±0,5 °C	±20 ppm
750-463	4	NiWOO	от минус 30 °C до плюс 150 °C	±0,5 °C	±20 ppm
750-464	2/4**	PtWO	от минус 200 °C до плюс 850 °C	±0,2 % от ДИ	±20 ppm
		Pt200	от минус 200 °C до плюс 850 °C
		Pt500	от минус 200 °C до плюс 850 °C
		PtWOO	от минус 200 °C до плюс 850 °C
		Ni100	от минус 60 °C до плюс 180 °C
		NiWOO	от минус 60 °C до плюс 180 °C
		-	от 10 до 1200 Ом
		-	от 10 до 5000 Ом
750-464/040-000*	2/4**	PtWO	от минус 200 °C до плюс 850 °C	±0,2 % от ДИ	±20 ppm
		Pt200	от минус 200 °C до плюс 850 °C
		Pt500	от минус 200 °C до плюс 850 °C
		PtWOO	от минус 200 °C до плюс 850 °C
		NiWO	от минус 60 °C до плюс 180 °C
		Ni1000	от минус 60 °C до плюс 180 °C
		-	от 10 до 1200 Ом
		-	от 10 до 5000 Ом

1	2	3	4	5	6
750-450	4	Pt100	от минус 200 °C до плюс 850 °C	±0,6 °C	± 5 ppm
		Pt200	от минус 200 °C до плюс 850 °C	+ 0,6 °C	± 5 ppm
		Pt500	от минус 200 °C до плюс 850 °C	± 0,6 °C	± 5 ppm
		Pt1000	от минус 200 °C до плюс 850 °C	±0,2 °C	± 5 ppm
		Nil 00	от минус 60 °C до плюс 180°С	±0,6 °C	± 5 ppm
		Ni1000	от минус 60 °C до плюс 180 °C	±0,2 °C	± 5 ppm
		-	от 0 до 1200 Ом	0,7 Ом	± 5 ppm
		-	от 0 до 5000 Ом	0,7 Ом	± 5 ppm
750-451	8	Pt100	от минус 200 °C до плюс 850 °C	±0,6 °C	± 5 ppm
		Pt200	от минус 200 °C до плюс 850 °C	±0,6 °C	± 5 ppm
		Pt500	от минус 200 °C до плюс 850 °C	± 0,6 °C	± 5 ppm
		PtIOOO	от минус 200 °C до плюс 850 °C	±0,2 °C	± 5 ppm
		Ni100	от минус 60 °C до плюс 180 °C	± 0,6 °C	± 5 ppm
		Nil 000	от минус 60 °C до плюс 180 °C	±0,2 °C	± 5 ppm
		-	от 0 до 1200 Ом	0,7 Ом	± 5 ppm
		-	от 0 до 5000 Ом	0,7 Ом	± 5 ppm
750-481/003-000	2	Pt100	от минус 200 °C до плюс 850 °C	±0,2 % от ДИ	±0,01 % от ДИ
		Pt200	от минус 200 °C до плюс 850 °C
		Pt500	от минус 200 °C до плюс 850 °C
		PtIOOO	от минус 200 °C до плюс 850 °C
		Nil 00	от минус 60 °C до плюс 180 °C
		Ni1000	от минус 60 °C до плюс 180 °C
		-	от 0 до 1200 Ом
		-	от 0 до 5000 Ом

осударсттекныи реестр) средств измерений / Республики Беларусь / \Дм документов/

ел Г И}:

1	2	3	4	5	6
750-481/040-000*	2	РПОО	от минус 200 °C до плюс 850 °C	±0,2 % от ДИ	±0,01 % от ДИ
		Pt200	от минус 200 °C до плюс 850 °C
		Pt500	от минус 200 °C до плюс 850 °C
		РПООО	от минус 200 °C до плюс 850 °C
		Ni100	от минус 60 °C до плюс 180 °C
		Ni1000	от минус 60 °C до плюс 180 °C
		-	от 0 до 1200 Ом
		-	от 0 до 5000 Ом

ОС - окружающая среда;

ДИ - диапазон измерения;

Рабочая температура ОС модулей от 0 до 55 °C;

* - для данных модулей рабочая температура ОС модулей от минус 40 °C до плюс 70 °C: Температура ОС хранения модулей от минус 40 °C до плюс 85 °C, относительной влажности ОС до 95 %.

* * - для 3-х проводных схем 2 канала, для 2-ух проводных схем 4 канала

Таблица 6 - Основные метрологические характеристики при измерении сигналов от термопар и напряжения постоянного тока

Измерительный модуль	Количество входов	Тип термопары по СТБ ГОСТ Р 8.585-2004	Диапазон измерения	Пределы допускаемой погрешности при измерении при температуре ОС 25 °C (нормальные условия)	Пределы дополнительной погрешности при измерении вызванной отклонением температуры от нормальных условий на 1 °C в диапазоне рабочих температур
1	2	3	4	5	6
753-469	2	К	от минус 100 °C до минус 1370 °C	±6 °C	±0,2 °C
750-469	2	К	от минус 100 °C до минус 1370 °C	±6 °C	±0,2 °C

1	2	3	4	5	6
750-469/040-000*	2	К	от минус 100 °C до минус 1370 °C	±6 °C	±0,2 °C
		J	от минус 100 °C до минус 1200 °C
		Е	от минус 100 °C до минус 1000 °C
		S	от минус 50 °C до минус 1700 °C
		т	от минус 100 °C до минус 400 °C
		L	от минус 100 °C до минус 800 °C
		N	от минус 100 °C до минус 1300 °C
		В	от 600 °C до 1800 °C
		R	от0°С до 1700 °C
		-	от минус 30 до плюс 30 мВ	±0,1 % от ДИ	±0,01 % от ДИ
		-	от минус 60 до плюс 60 мВ
		-	от минус 120 до плюс 120 мВ
750-487/003-000	2	в	от 600 °C до 1800 °C	±6 °C	±0,2 °C
		Е	от минус 100 °C до минус 1000 °C
		J	от минус 100 °C до минус 1200 °C
		К	от минус 100 °C до минус 1370 °C
		L	от минус 100 °C до минус 800 °C
		N	от минус 100 °C до минус 1300 °C
		R	от0°С до 1700 °C
		S	от минус 50 °C до минус 1700 °C
		Т	от минус 100 °C до минус 400 °C
		-	от минус 30 до плюс 30 мВ	±0,1 % от ДИ	±0,01 % от ДИ
		-	от минус 60 до плюс 60 мВ
		-	от минус 120 до плюс 120 мВ

ОС - окружающая среда; ДИ - диапазон измерения;

Рабочая температура ОС модулей от 0 до 55 °C;

* - для данных модулей рабочая температура ОС модулей от минус 40 °C до плюс 70^СГ -Температура ОС хранения модулей от минус 40 °C до плюс 85 °C, относительной влажност ОС ДО 95 %. (

Погрешность компенсации холодного спая: ±4 °C__________________________\

Таблица 7 - Основные метрологические характеристики при воспроизведении электрических величин постоянного тока

Характеристики		Пределы допускаемой приведенной погрешности при воспроизведении при температуре ОС 25 °C (нормальные условия)	Пределы дополнительной приведенной погрешности при воспроизведении вызванной отклонением температуры от нормальных условий на 1 °C в диапазоне рабочих температур
Количество выходов	Диапазон выходных сигналов
1	2	3	4
Модуль 750-552
2	от 0 до 20 мА	±0,1 % от ДВ	±0,01 % от ДВ/°С
Модуль 753-552
2	от 0 до 20 мА	±0,1 % от ДВ	±0,01 % от ДВ/°С
Модуль 750-553
4	от 0 до 20 мА	±0,1 % отДВ	±0,1 % отДВ
Модуль 753-553
4 I	от 0 до 20 мА	±0,1 % отДВ	±0,01 % от ДВ/°С
Модуль 750-554
2	от 4 до 20 мА	±0,1 % отДВ	±0,015 % от ДВ/°С
Модуль 753-554
2	от 4 до 20 мА	±0,1 % отДВ	±0,015 % от ДВ/°С
Модуль 750-555
4	от 4 до 20 мА	±0,1 % отДВ	±0,01 % от ДВ/°С
Модуль 753-555
4	от 4 до 20 мА	±0,1 % отДВ	±0,01 % от ДВ/°С
Модуль 750-563
2	от 0 до 20 мА от 4 до 20 мА___ от 6 до 18 В	±0,05 % от ДВ	±100ррт
		Модуль 750-563/040-000*
2	от 0 до 20 мА от 4 до 20 мА от 6 до 18 В	±0,05 % отДВ	±100ррт
Модуль 750-585
2	от 0 до 20 мА от 4 до 20 мА	±0,2 % отДВ	±0,01 % от ДВ/°С
		Модуль 750-585/040-000*
2	от 0 до 20 мА	±0,2 % отДВ	±0,01 % от ДВ/°С
Модуль 750-550
2	от 0 до 10 В	±0,1 % отДВ	±0,01 %отДВ/°С
Модуль 753-550
2	от 0 до 10 В	±0,1 % отДВ	±0,01 % отДВ/°С
Модуль 750-556
2	от минус 10 до плюс 10 В	±0,1 % отДВ	±0,01 % от ДВ/°С
Модуль 753-556
I 2	от минус 10 до плюс 10 В	±0,1 % отДВ	±0,01 % от ДВ/°С

1	2	3	4
Модуль 750-557
4	от минус 10 до плюс 10 В	±0,1 % отДВ		±0,01 % от ДВ/°С
Модуль 753-557
4	от минус 10 до плюс 10 В	±0,1 % отДВ		±0,01 % от ДВ/°С
		Модуль 750-557/040-000*
4	от минус 10 до плюс 10 В	±0,1 % отДВ		±0,01 % отДВ/°С
Модуль 750-559
4	от 0 до 10 В	±0,1 % отДВ		±0,01 % от ДВ/°С
Модуль 753-559
4	от 0 до 10 В	±0,1 % отДВ		±0,01 % от ДВ/°С
		Модуль 750-559/040-000*
4	от 0 до 10 В	±0,1 % отДВ		±0,01 % от ДВ/°С
Модуль 750-560
I 2	от 0 до 10 В	±0,2 % от ДВ		±0,02 % отДВ/°С
Модуль 750-562
2	от 0 до 10 В от минус 10 до плюс 10 В	±0,05 % от ДВ		±100ррт
Модуль 750-597
8	от 0 до 10 В	±0,2 % отДВ		±0,02 % от ДВ/°С
ОС - окружающая среда; ДВ - диапазон выходных сигналов; Рабочая температура ОС модулей от 0 °C до 55 °C; Температура ОС хранения модулей от минус 40 °C до плюс 85 °C, относительной влажности ОС до 95 %. * - для данных модулей рабочая температура ОС модулей от минус 40 °C до плюс 70 °C.

Знак утверждения типа

Знак утверждения типа наносится на титульном листе руководства эксплуатации методом типографской печати.

Комплектность

Модули измерительные программируемые (количество и модели по согласованию с заказчиком);

Документация и дополнительная комплектация (по согласованию с заказчиком).

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы " WAGO Kontakttechnik GmbH & Со. KG " (Германия).

ГОСТ 12997-84 "Изделия ГСП. Общие технические условия".

ГОСТ 6651-2009 "Термопреобразователи сопротивления. Общие технические требования и методы испытаний".

СТБ ГОСТ Р 8.585-2004 "Термопары. Номинальные статические характеристики преобразования".

МРБ МП.2965-2020 "Модули измерительные программируемы Методика поверки".

Заключение

Модули измерительные программируемы серии 750, 753 соответствуют документации фирмы "WAGO Kontakttechnik GmbH & Со. KG" (Германия), ГОСТ 12997-84, ТРТС 012/2011 (сертификат соответствия № RU C-DE.AT15.B.00085 серия RU № 0029587) ТР ТС 020/2011 (сертификат соответствия № RU C-DE.AT15.B.00085 серия RU, сертификат соответствия № RU C-DE.AM02.B00087/19, декларация соответствия № RU Д-ОЕ.АМ02.В.00151/19)

Межповерочный интервал - не более 12 месяцев;

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
