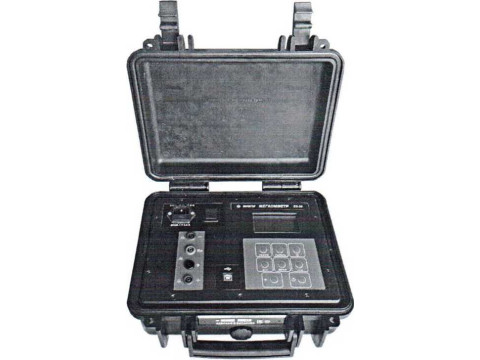

Мегаомметры Е6-34

Номер в ГРСИ РФ:	РБ 03 13 6998 19
Раздел:	Средства измерений электрических величин [13]
Категория:	Омметры
Производитель / заявитель:	ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), г. Минск

Скачать

Описание типа РБ 03 13 6998 19 [2019-12-09]

rb-03-13-6998-19_2019-12-09.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Мегаомметры Е6-34 (далее - мегаомметры) предназначены для измерения сопротивления изоляции объектов, не находящихся под напряжением, а также измерения напряжения постоянного тока и среднего квадратического значения напряжения переменного тока, сопротивления постоянному току электрических цепей, не находящихся под напряжением.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 13 6998 19
Наименование	Мегаомметры Е6-34
Год регистрации	2019
Номер сертификата	12509
Дата регистрации	2019-04-30
Срок действия	2024-04-30
Получатель сертификата	ОАО "МНИПИ", г. Минск, Республика Беларусь (BY)

Производитель / Заявитель

ОАО "МНИПИ"

Адрес: 220113, г. Минск, ул. Я. Коласа, 73

Контакты: тел. (017) 237-18-77, факс (017) 237-23-92/ e-mail: oaomnipi@mail.belpak.by

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МРБ МП. 2920-2019.

Поверители

Скачать

Описание типа РБ 03 13 6998 19 [2019-12-09]

rb-03-13-6998-19_2019-12-09.pdf

Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность Заключение

Назначение

Мегаомметры обеспечивают вычисление коэффициентов диэлектрической абсорбции и поляризации.

Мегаомметры применяются при разработке, производстве и испытаниях радио- и электротехнической продукции на предприятиях промышленности, энергетики и транспорта, в испытательных центрах и лабораториях, ремонтных мастерских.

Описание

Мегаомметры представляют собой регулируемый высоковольтный источник постоянного напряжения с измерителями.

Измерение сопротивления изоляции основано на измерении тока, протекающего через объект, при заданном испытательном напряжении и преобразовании его в цифровой код.

Сопротивление цепи постоянному току определяется измерением напряжения на объекте при протекании через него эталонного тока, величина которого устанавливается в зависимости от выбранного диапазона.

Напряжение постоянного (переменного) тока измеряется путем масштабирования входного сигнала и преобразования его в цифровой код.

Мегаомметры выпускают в двух модификациях - Е6-34, Е6-34/1, отличающихся диапазоном испытательного напряжения и диапазоном измерения сопротивления ИЗОЛЯЦИИ.

Внешний вид мегаомметров представлен на рисунках 1 - 3.

Схема пломбирования мегаомметров приведена в приложении А.

от несанкционированного доступа

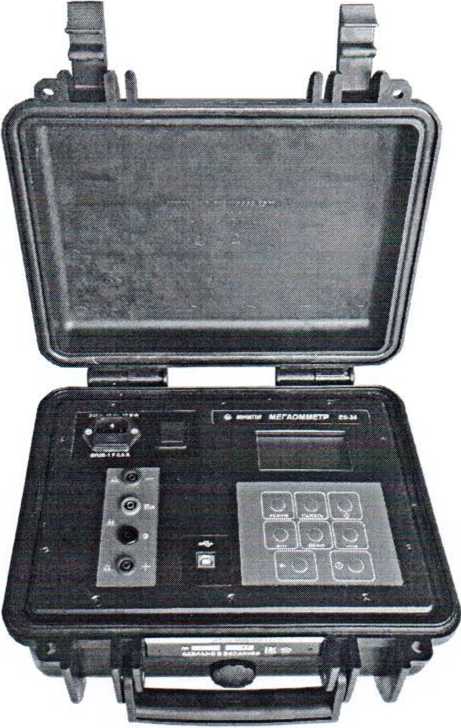

Мегаомметр Е6-34. Внешний вид

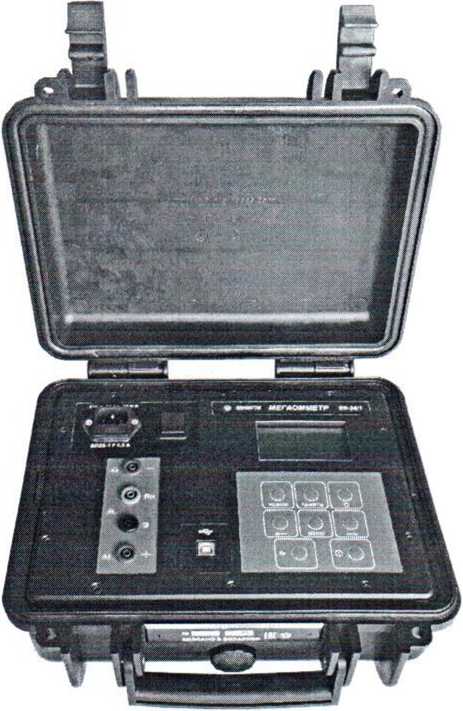

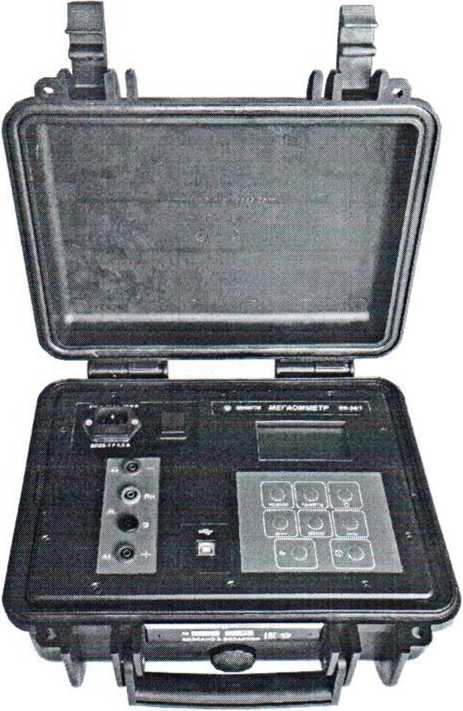

Мегаомметр Е6-34/1. Внешний вид

Рисунок 1

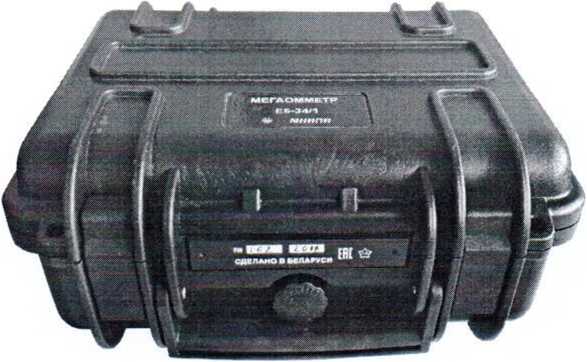

Рисунок 2 - Мегаомметр Е6-34/1. Внешний вид в закрытом состоянии

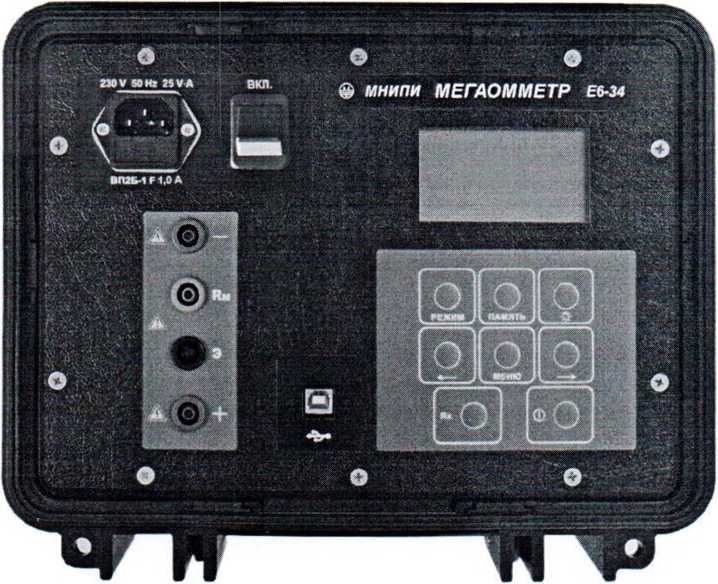

Рисунок 3 - Мегаомметр Е6-34. Внешний вид передней панели

Мегаомметры имеют встроенное программное обеспечение (далее - ПО). Влияние ПО учтено при нормировании метрологических характеристик мегаомметров. Идентификационные данные ПО приведены в таблице 1. Метрологически значимые параметры не могут быть изменены потребителем без повреждения пломб.

Таблица 1 - Идентификационные данные встроенного ПО

Обозначение мегаомметров	Идентификационное наименование ПО	Номер версии (идентификационный номер) ПО
Е6-34, Е6-34/1	Недоступно	Не ниже 1.0.0; 1 .х.у*
* х.у - составная часть номера версии ПО (метрологически незначимая часть); х, у принимаются равными от 0 до 9.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики мегаомметров

представлены в таблице 2.

Таблица 2

Наименование характеристики	Значение характеристики
	Е6-34	Е6-34/1
1 Диапазон измерений сопротивления изоляции	от 100 кОм до 200 ГОм	от 100 кОм до 20 ГОм
2 Конечные значения диапазонов измерений сопротивления изоляции	2, 20, 200 МОм, 2, 20, 200 ГОм	2, 20, 200 МОм, 2, 20 ГОм
3 Пределы допускаемой основной погрешности при измерении сопротивления изоляции, Ом	±(1,5 % от R + 1 % от Rk)
4 Диапазон испытательного напряжения, В	от 100 до 2500	от 100 до 1000
5 Пределы допускаемой основной относительной погрешности установки испытательного напряжения, %	от 0 до 15
6 Диапазон измерений напряжения постоянного тока, В	от 5 до 1000
7 Конечные значения диапазонов измерений напряжения постоянного тока, В	200, 1000
8 Пределы допускаемой основной погрешности при измерении напряжения постоянного тока, В	±(1,5 % от U + 1 % от Uk)
9 Диапазон измерений среднего квадратического значения напряжения переменного тока в диапазоне частот от 45 до 999 Гц, В	от 5 до 700
10 Конечные значения диапазонов измерений среднего квадратического значения напряжения переменного тока, В	200, 700
11 Пределы допускаемой основной погрешности при измерении среднего квадратического значения напряжения переменного тока, В	±(1,5 % от U + 1 % от Uk)
12 Диапазон измерений сопротивления постоянному току	от 0,5 Ом до 2 МОм
13 Конечные значения диапазонов измерений сопротивления постоянному току	20, 200 Ом, 2, 20, 200 кОм, 2 МОм
14 Пределы допускаемой основной погрешности при измерении сопротивления постоянному току, Ом	±(1,5 % от R + 1 % от Rk)
15 Интерфейс	USB 2.0
6 Питание мегаомметров: - от сети переменного тока напряжением - от аккумуляторной батареи напряжением	(230±23) В, частотой 50 Гц 10,8 В
17 Степень защиты оболочки по ГОСТ 14254-2015	IP20
18 Потребляемая мощность от сети переменного тока, В А, не более	25
19 Масса мегаомметра, кг, не более	5
20 Габаритные размеры, мм, не более	315x280x154
21 Диапазон температур рабочих условий применения	от минус 10 °C до плюс 40 °C
Примечание - R (U) - значение измеряемого сопротивления (напряжения), Ом (В), RK (UK) - конечное значение диапазона измерений сопротивления (напряжения), Ом (В),

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель мегаомметра методом офсетной печати и на титульные листы эксплуатационной документации типографским способом.

Комплектность

1 Мегаомметр Е6-341

1 шт.

1 экз.

2 Комплект запасных частей и принадлежностей

3 Руководство по эксплуатации

4 Методика поверки

реестр

.pis дикуиштш

I п 1

1 Н~с^

.М. Каминский

ПРИЛОЖЕНИЕ A (обязательное)

Место нанесения поверительного клейма

Место нанесения знака поверки (клейма-наклейки)

Место пломбирования ОТК

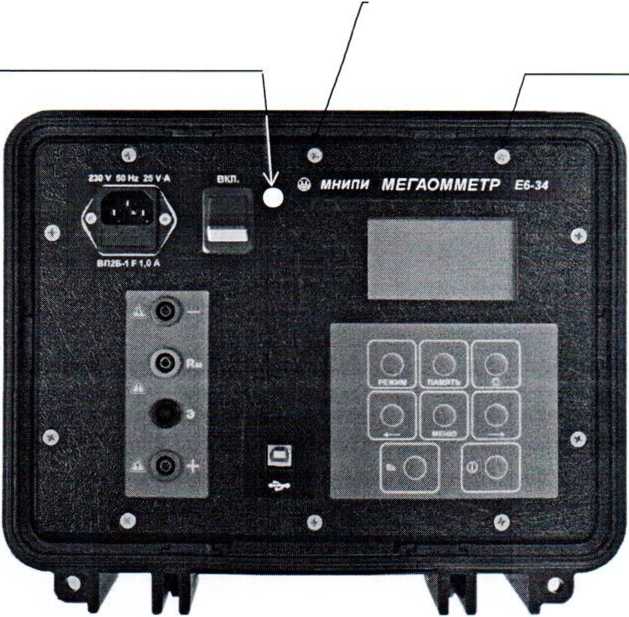

Рисунок А. 1 - Места нанесения знака поверки (клейма-наклейки), поверительного клейма и пломбирования ОТК

Модификации по требованию заказчика

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ IEC 61010-1-2014 “Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования”;

ГОСТ 15150-69 “Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды11;

ГОСТ 22261-94 “Средства измерений электрических и магнитных величин. Общие технические условия”;

ТУ BY 100039847.166-2019 “Мегаомметры Е6-34. Технические условия”;

МРБ МП. 2920 - 2019 “Мегаомметры Е6-34. Методика поверки”.

Заключение

Мегаомметры Е6-34 соответствуют требованиям ГОСТ IEC 61010-1-2014, ГОСТ 15150-69, ГОСТ 22261-94 и ТУ BY 100039847.166-2019, ТР ТС 004/2011, ТР ТС 020/2011 (декларация о соответствии ЕАЭС № BY112 11.01. ТР004 003 34223 от 07.06.2019 действительна по 06.06.2024).

Межповерочный интервал - не более 12 месяцев.

Межповерочный интервал в сфере законодательной метрологии Республики Беларусь - не более 12 месяцев.

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.

г. Минск, Старовиленский тракт, 93, тел. 334-98-13.

Аттестат аккредитации № BY/112 1.0025, действителен до 30.03.2024.
